Регистраторы цифровые VR и PR (в дальнейшем регистраторы), предназначены для измерения и регистрации входных электрических сигналов постоянного тока, напряжения постоянного тока и сопротивления (далее входной сигнал).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3778 19 |
| Наименование | Регистраторы цифровые VR и PR |
| Год регистрации | 2019 |
| Номер сертификата | 12678 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | ООО "НПЦ "Европрибор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "НПЦ Европрибор"
Адрес: 210004, г. Витебск, ул. М.Горького, д.42А
Контакты: (0212) 66-66-36, 66-66-26, факс 66-66-36, info@epr.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.ВТ.185-2008 (изменения №1-7). |
Поверители
Скачать
|
Описание типа РБ 03 13 3778 19 [2016-05-30]
rb-03-13-3778-19_2016-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3778 19 [2008-11-24]
rb-03-13-3778-19_2008-11-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3778 19 [2012-07-09]
rb-03-13-3778-19_2012-07-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3778 19 [2014-10-03]
rb-03-13-3778-19_2014-10-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3778 19 [2020-02-20]
rb-03-13-3778-19_2020-02-20.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы цифровые VR и PR (в дальнейшем регистраторы), предназначены для измерения и регистрации входных электрических сигналов постоянного тока, напряжения постоянного тока и сопротивления (далее входной сигнал).
Применяются в промышленных системах автоматизированного контроля, регулирования и управления технологическими процессами во всех областях промышленности, энергетики, коммунального и сельского хозяйств.
Описание
Принцип действия регистраторов основан на непрерывном преобразовании аналоговоцифровым преобразователем (далее - АЦП) входных сигналов в код, поступающих в микропроцессор. Микропроцессорный блок, по результатам опроса АЦП в каждом канале, рассчитывает текущее значение измеряемой величины и выводит ее на индикатор.
Электронная схема помещена в металлический корпус щитового исполнения.
Регистраторы конструктивно состоят из нескольких печатных модулей и принадлежностей, количество которых определяет потребитель по заказу.
Клавиатура управления регистратором VR расположена на лицевой панели, управление регистратором PR осуществляется с использованием сенсорного экрана.
Регистраторы VR имеют подсвечиваемый графический LCD-дисплей размером 162,56 мм (6,4 дюйма), позволяющий, кроме индикации текущих значений, представлять в форме графиков, таблиц, диаграмм различные технологические параметры. Регистрируемые результаты измерений записываются во внутреннюю память регистратора и карту памяти.
Регистраторы PR имеют подсвечиваемый сенсорный графический LCD-дисплей размером размером 109,22 мм (4,3 дюйма) - модификация PR 10; размером 142,24 мм (5,6 дюйма) - модификация PR20; размером 307,34 мм (12,1 дюйма) - модификация PR30, служащий для индикации текущих значений и представления в форме графиков, таблиц, диаграмм различных технологических параметров.
Клеммы подключения расположены с тыльной стороны регистраторов.
|Го?»арст8еняый мест! .средств
Документов
Регистраторы имеют три модификации VR и три модификации PR:
- регистратор цифровой VR06 (до 6 гальванически развязанных входных каналов);
- регистратор цифровой VR18 (до 18 гальванически развязанных входных каналов);
- регистратор цифровой VR20 (до 20 гальванически развязанных входных каналов);
- регистратор цифровой PR10 (до 6 гальванически развязанных входных каналов);
- регистратор цифровой PR20 (до 24 гальванически развязанных входных каналов);
- регистратор цифровой PR30 (до 48 гальванически развязанных входных каналов).
В состав регистраторов входят сменные модули, группируемые при заказе.
Регистраторы могут иметь модуль цифроаналогового преобразователя (ЦАП) с выходными унифицированными электрическими сигналами постоянного тока или напряжения постоянного тока (далее выходной сигнал).
Регистраторы VR могут иметь дополнительный модуль питания внешних устройств с напряжением постоянного тока 24 В и допустимым током нагрузки 180 мА (клеммная часть модуля позволяет подключить до шести внешних устройств).
В состав регистраторов VR могут входить модули дискретных входов (до 6 входов) и модули дискретных выходов (до 12 реле с нормально разомкнутыми контактами).
В состав регистраторов PR могут входить модули дискретных входов (до 6 входов) и модули дискретных выходов (до 6 реле с нормально-разомкнутыми и нормальнозамкнутыми контактами), модули комбинированные дискретных выходов и входов (до 3 реле с нормально-разомкнутыми и нормально-замкнутыми контактами и до 3 входов типа транзисторный ключ).
Регистраторы позволяют программировать следующие параметры:
- поведение регистратора после заполнения памяти зарегистрированными значениями;
- активизация или приостановка регистрации в зависимости от состояния дискретного входа;
- частота регистрации результатов измерений;
- запись названия каждого канала;
- задание единиц измерений на выбранном канале;
- диапазон измерений и положение десятичной точки;
- запись измеренных значений на карту памяти.
Защита от несанкционированного доступа регистраторов VR обеспечивается паролем и навесной пломбой поверителя. Защита от несанкционированного доступа регистраторов PR обеспечивается паролем. Схема пломбировки от несанкционированного доступа и места расположения наклеек приведены на рисунке 1.
Внешний вид регистраторов цифровых VR и PR приведен на рисунках 2 и 3.
Ли документов S&nr'vOL;;
лист 2 из 10
a - Регистраторы цифровые VR

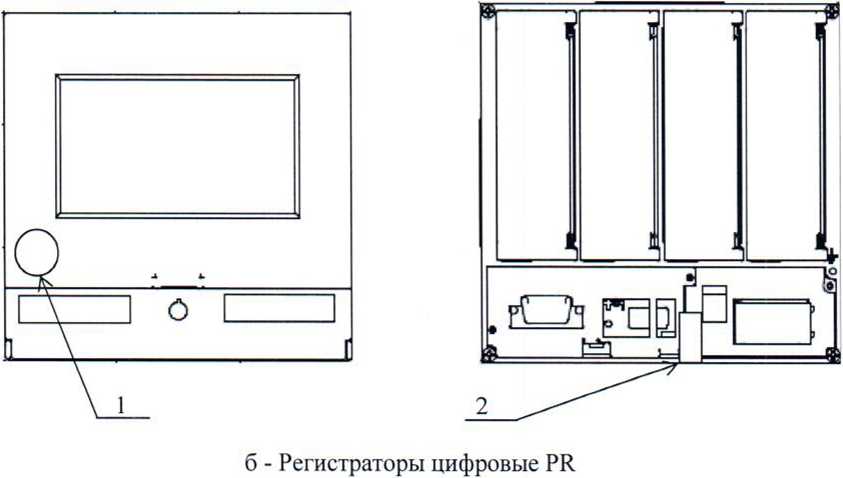

Рисунок 1 - Схема пломбировки от несанкционированного доступа регистраторов VR и PR
1 - место нанесения наклейки поверителя;
2 - место нанесения пломбы ОТК;
3 - место крепления навесной пломбы поверителя.

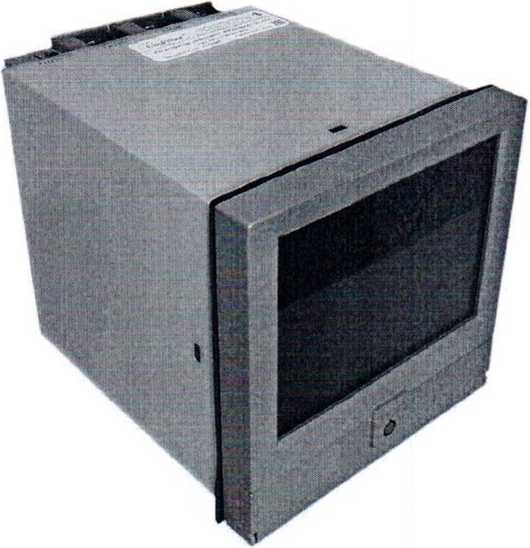

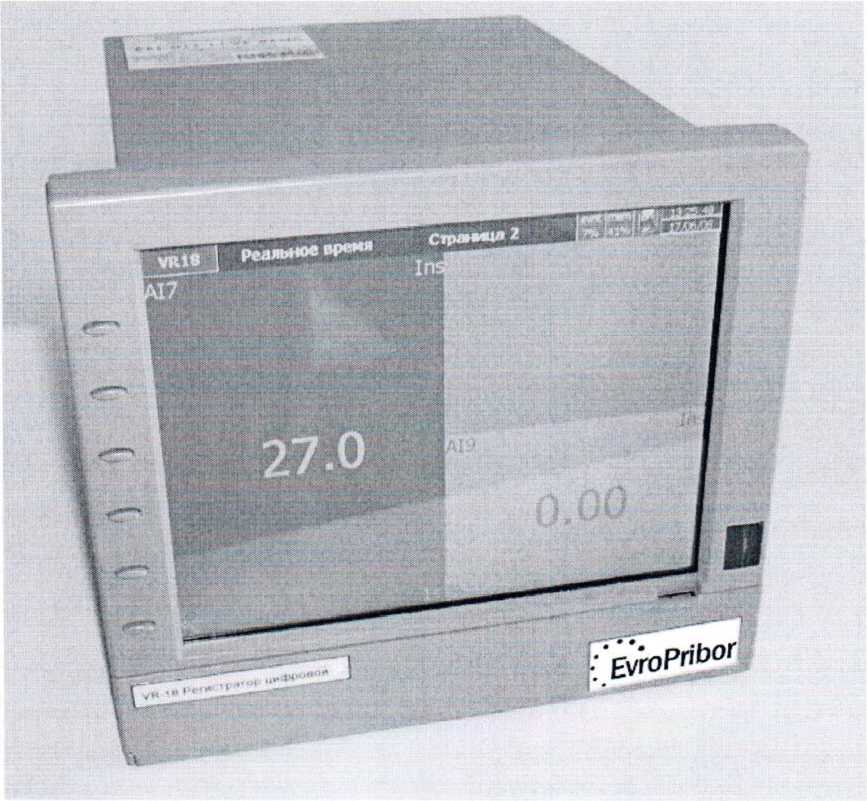

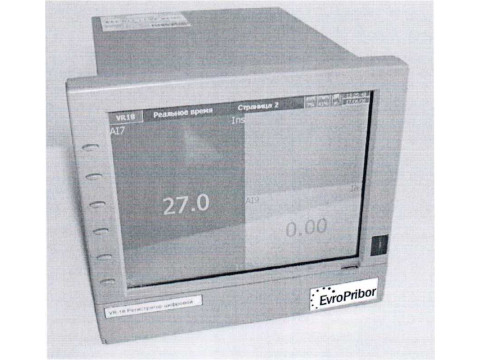

Рисунок 2 - Внешний вид регистраторов цифровых VR
а - Регистраторы цифровые PR10 и PR20
б - Регистраторы цифровые PR30

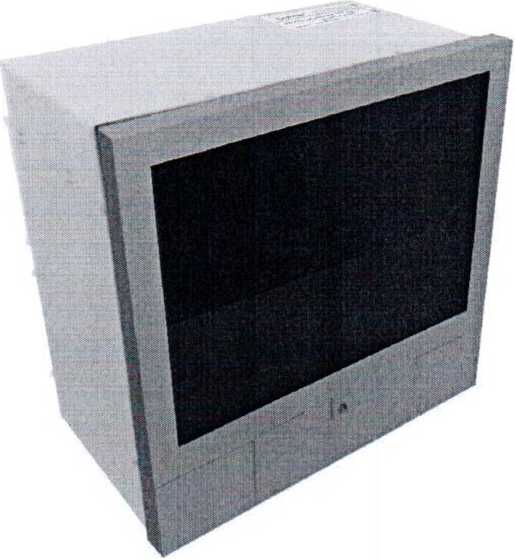

Рисунок 3 - Внешний вид регистраторов цифровых PR
Описание типа средств измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Типы входных сигналов, диапазоны измерений входных сигналов, пределы допускаемой основной абсолютной погрешности, пределы допускаемой основной приведенной погрешности от диапазона измерений входного сигнала, входные сопротивления приведены в таблице 1.
Таблица 1
|
Типы входных сигналов |
Диапазоны измерений входных сигналов |
Пределы допускаемой основной абсолютной погрешности А, °C |
Пределы допускаемой основной приведенной погрешности уВх от верхнего значения диапазона измерений входного сигнала, % |
Входные сопротивления |
|
1 |
2 |
3 |
4 |
5 |
|
Регистраторы цифровые VR (МЮЖК.426485.200) | ||||
|
Модули аналоговых входов АП 81, АП 82, АП 83, АП 84 | ||||
|
Термопреобразователи сопротивления по | ||||
|
ГОСТ 6651: | ||||
|
медные ТС (50 М, 100 М) с а= 0,004 28 °C’1 |
0 °C - 180 °C |
±1,5 |
— |
— |
|
платиновые ТС | ||||
|
(Pt 100) |
-200 °C - 700 °C |
±0,4 |
— |
— |
|
с а= 0,003 85 °C’1 платиновые ТС [100 П | ||||
|
или Pt (391) 100] са= 0,003 91 °C’1 |
-200 °C - 600 °C |
±0,4 |
— |
— |
|
Термопары с НСХ по | ||||
|
СТБ ГОСТ Р 8.585: | ||||
|
J |
-200 °C- 1000 °C |
±1,0 |
— | |
|
L |
0 °C - 300 °C |
±6,0 |
— | |
|
К |
-200 °C - 1370 °C |
±1,0 |
— | |
|
R |
0 °C- 1768 °C |
±2,0 |
— | |
|
S |
0 °C - 1768 °C |
±2,0 |
— | |
|
В |
600 °C - 1800 °C |
±2,0 |
— | |
|
т |
-200 °C - 400 °C |
±1,0 |
— |
> 2,2 МОм |
|
Е |
-200 °C - 900 °C |
±1,0 |
— | |
|
N |
-250 °C - 1300 °C |
±1,0 |
— | |
|
М |
-200 °C-100 °C |
±1,0 |
— | |
|
А-1 |
0 °C-2500 °C |
±2,0 |
— | |
|
А-2 |
0 °C- 1800 °C |
±2,0 |
— | |
|
А-3 |
0 °C- 1800 °C |
±2,0 |
— | |
|
Напряжение постоянного тока, мВ |
0-60 |
- |
±0,05 |
> 2,2 МОм |
|
Постоянный ток, мА |
0-20 |
- |
±0,1 |
(71 ±2) Ом |
|
4-20 |
- |
±0,1 | ||
|
0-1 |
- |
±0,05 | ||
|
Напряжение постоян- |
0-5 |
- |
±0,05 |
J^*32kOm |
|
ного тока, В |
1-5 |
- |
±0,05 | |
|
0- 10 |
■ |
±0,05 / | ||
-I---1---—±0-05 Гтfed
Описание типа средств измерений
:ние таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Регистраторы цифровые PR (МЮЖК.40 |
8102.000) | |||
|
Модули аналоговых входов AI203, AI206 | ||||
|
Термопрсобразовате-ли сопротивления по | ||||
|
ГОСТ 6651*: | ||||
|
медные ТС (50 М, 100 М) |
-180 °C-200 °C |
±0,4 |
_ | |
|
с а= 0,004 28 °C’1 | ||||
|
медные ТС (50 М, 100 М) с а= 0,004 26 °C'1 |
-50 °C - 200 °C |
±0,4 |
— |
— |
|
платиновые ТС | ||||
|
(Pt 50, Pt 100, Pt 1000) |
-200 °C - 850 °C |
±0,4 |
— |
— |
|
са= 0,00385 °C'1 |
-200 °C - 350 °C | |||
|
платиновые ТС | ||||
|
[50 Пили Pt (391)50, 100 Пили Pt (391) 100], |
-200 °C-850 °C |
±0,4 |
— |
— |
|
са= 0,00391 °C’1 никелевые ТС (100 Н) са= 0,00617 °C’1 |
-60 °C-180 °C |
±0,4 |
— |
— |
|
Термопары с НСХ по СТБ ГОСТ Р 8.585*: | ||||
|
J |
0- 1000 °C |
±1,0 |
— | |
|
К |
-100- 1370 °C |
±1,0 |
— | |
|
Т |
-100-400 °C |
±1,0 |
— | |
|
Е |
-50 - 900 °C |
±1,0 |
— | |
|
В |
0- 1820 °C |
±2,0 |
— | |
|
R |
0- 1768 °C |
±2,0 |
— |
не менее 3,0 МОм |
|
S |
0- 1768 °C |
±2,0 |
— | |
|
N |
0- 1300 °C |
±1,0 |
— | |
|
L** |
-100-800 °C |
±1,0 |
— | |
|
А-1 |
0 - 2500 °C |
±1,0 |
— | |
|
А-2 |
0- 1800 °C |
±1,0 |
— | |
|
А-3 |
0- 1800 °C |
±1,0 |
— | |
|
М |
-200-100 °C |
±1,0 |
— | |
|
Постоянный ток, мА |
0-20 |
— |
±0,1 |
не более |
|
4-20 |
НО Ом | |||
|
— |
±0,1 | |||
|
Напряжение постоян- |
0-60 |
— |
±0,05 |
не менее |
|
ного тока, мВ |
-60 - 0 - 60 |
— |
±0,05 |
3,0 МОм |
|
0,4-2 |
— |
±0,05 | ||
|
0-2 |
— |
±0,05 | ||
|
-1-0-1 |
— |
±0,05 | ||
|
Напряжение посто- |
0-1 |
— |
±0,05 |
не менее |
|
янного тока, В |
0-5 |
— |
±0,05 |
3,0 МОм |
|
1-5 |
— |
±0,05 | ||
|
0- 10 |
— |
±0,05 | ||
|
-10-0-10 |
— |
±0,05 | ||
* По согласованию с заказчиком возможно изготовление регистраторов с диапазонами измерений, находящимися внутри указанных диапазонов.
** Согласно ПО регистратора цифрового PR термопара «Ь» с данными характеристиками, обозначена «LR».
2 Диапазоны изменения выходных сигналов, пределы допускаемой основной приведенной погрешности ЦАП, сопротивление нагрузки указаны в таблице 2.
Таблица 2
|
Тип выходного сигнала |
Диапазоны изменения выходных сигнатов |
Пределы допускаемой основной приведенной погрешности уВых от верхнего значения диапазона изменения выходного сигнала, % |
Сопротивление нагрузки |
|
Регистраторы цифровые VR | |||
|
Модули ЦАП АО 1831, AO183V | |||
|
Постоянный ток, мА |
0 - 20; 4 - 20 |
±0,2 |
от 10 до 450 Ом |
|
Напряжение посто-янного тока, В |
1-5 |
±0,2 |
не менее 10 кОм |
|
0-5 |
±0,25 | ||
|
0-10 |
±0,1 | ||
|
Регистраторы цифровые PR | |||
|
Модули ЦАП АО206 | |||
|
Постоянный ток, мА |
0-20; 4-20 |
±0,2 |
от 10 до 500 Ом |
|
Напряжение постоянного тока, В |
1-5 |
±0,2 |
не менее 10 кОм |
|
0-5 |
±0,25 | ||
|
0-10 |
±0,1 | ||
3 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в диапазоне рабочих температур на каждые 10 °C изменения температуры не более предела допускаемой основной погрешности.
4 Регистраторы обеспечивают связь с ПК по интерфейсам (модификация):
- Ethernet, 10 Base Т, протокол Modbus TCP/IP;
- RS-232, RS-485/422, протокол Modbus RTU, скорость обмена от 9600 до 115200 бит/с.
5 Время установления рабочего режима регистраторов (предварительный прогрев) не более 2 ч. Продолжительность работы регистраторов - неограниченная.
6 Параметры дискретных и релейных выходов регистраторов должны соответствовать требованиям:
- сопротивление замкнутого ключа (контактов реле) не более 1,0 Ом;
- коммутируемый ток канала не более 5 А;
- коммутируемое напряжение переменного тока не более 240 В.
7 Дискретный вход регистраторов VR имеет следующие параметры:
- логическая «1»(верхний порог), сопротивление цепи не более 500 Ом;
- логический «0» (нижний порог), сопротивление цепи не менее 10 кОм;
- напряжение на разомкнутом контакте (логический «0») не более 7,0 В.
Дискретный вход регистраторов PR должны иметь следующие параметры:
- логическая «1»(верхний порог), сопротивление цепи не более 2 кОм;
- логический «0» (нижний порог), сопротивление цепи не менее 4 кОм;
- напряжение на разомкнутом контакте (логический «0») не более 6,0 В.
8 Модуль питания внешних устройств (модификация VR) имеет следующие параметры:
- выходное напряжение постоянного тока (24±1,0) В при токе нагрузки не более 180 мА;
- пульсация выходного напряжения при токе нагрузки (180 мА) - не более 1 %.
9 Питание регистраторов осуществляется от источников переменного или постоянного тока в соответствии с таблицей 3.
Таблица 3
|
Диапазон напряжения питания |
Номинальное значение напряжение питания | ||
|
Регистраторы цифровые VR | |||
|
от 90 до 253 В, от 47 до 63 Гц |
230 В. 50 Гц | ||
|
от 20 до 28 В, от 47 до 63 Гц |
24 В, 50 Гц | ||
|
от 11 до 18 В постоянного тока |
12 В постоянного тока___ | ||
|
от 18 до 36 В постоянного тока |
24 В постоянного тока^ХЯ—Й^Чх | ||
|
Регистраторы цифровые PR f/ / /б/Ь/ X | |||
|
от 90 до 250 В, от 47 до 63 Гц |
230 В, 50 Гц | ||
|
от 11 до 36 В постоянного тока |
24 В постоянного т<Д | ||
АХ V'
10 Электрическая мощность, потребляемая регистраторами от цепи питания, не более:
- модификации VR: 60 В-A (при питании напряжением переменного тока). 60 Вт (при питании напряжением постоянного тока);
- модификации PR 10, PR20: 52 В-A (при питании напряжением переменного тока), 26 Вт (при питании напряжением постоянного тока);
- модификация PR30: 110 В-A (при питании напряжением переменного тока), 62 Вт (при питании напряжением постоянного тока).
11 Габаритные размеры регистраторов не более:
- модификация VR - 166*144*200 мм;
- модификации PR 10, PR20- 164*164*195 мм;
- модификация PR30 - 305*293*195 мм.
12 Масса регистраторов:
- модификации VR - не более 3,0 кг;
- модификации PR - не более 8,0 кг.
13 Регистраторы устойчивы к воздействию температуры окружающего воздуха в диапазоне от 5 °C до 50 °C, относительной влажности 80 % при температуре 35 °C и атмосферном давлении от 84 до 106,7 кПа.
14 Регистраторы устойчивы к воздействию синусоидальных вибраций в диапазоне частот от 10 до 55 Гц с амплитудой смещения 0,35 мм.
15 Степень защиты регистраторов по ГОСТ 14254 (лицевая сторона):
- модификация VR - IP30;
- модификация PR - IP65.
16 Средняя наработка на отказ, не менее - 100000 ч.
17 Средний срок службы, не менее - 12 лет.
Знак утверждения типа
Знак утверждения типа наносится на этикетку регистраторов, а также на титульный лист паспорта и руководства по эксплуатации регистраторов типографским способом.
Комплектность
Комплектность поставки соответствует таблице 4.
Таблица 4
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
Согласно таблице 1 |
Регистратор цифровой VR (PR) |
1 шт. |
- |
|
Согласно таблице 1 ПС |
Регистратор цифровой VR (PR). Паспорт |
1 экз |
- |
|
Согласно таблице 1 РЭ |
Регистратор цифровой VR (PR). Руководство по эксплуатации |
1 экз |
Допускается прилагать 1 экз. на каждые 3 регистратора, поставляемые в один адрес |
|
МП.ВТ.185 -2008 |
Система обеспечения единства измерений Республики Беларусь. Регистраторы цифровые VR и PR. Методика поверки |
1 экз. | |
|
- |
Программное обеспечение Observer I (модификация VR) |
1 шт. |
- |
|
- |
Программное обеспечение Observer II (модификация VR) |
1 шт. |
По заказу |
|
- |
Программное обеспечение «Historical Viewer & Configuration» (модификация PR) |
1 шт. |
- |
|
- |
Программное обеспечение «Data Acquisition Studio» (модификация PR) |
1 шт. |
По заказу |
|
МЮЖК.411915.200 |
Упаковка (модификация VR) |
1 шт. |
- |
|
МЮЖК.408102.200 |
Упаковка (модификация PR) |
1 шт. |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
1 ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
2 ТУ BY 390171150.003-2008 «Регистраторы цифровые VR и PR».
3 МП.ВТ. 185-2008 «СОЕЙ РБ. Регистраторы цифровые VR и PR. Методика поверки».
4 ТР ТС 004/2011 «О безопасности низковольтного оборудования».
5 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Регистраторы цифровые VR и PR соответствуют требованиям технических условий ТУ BY 390171150.003-2008, ГОСТ 12997-84, ТР ТС 004/2011 и ТР ТС 020/2011.
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)
210015 г. Витебск, ул. Б. Хмельницкого, 20
Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003.
Смотрите также
