Преобразователи измерительные серии JUXTA D
| Номер в ГРСИ РФ: | РБ 03 13 3397 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
|
Описание типа РБ 03 13 3397 07 [2007-01-01]
rb-03-13-3397-07_2007-01-01.pdf
|
Скачать |
Преобразователи измерительные серии JUXTA D исполнения DF0 (далее преобразователи DF0) предназначены для преобразования входных сигналов постоянного тока и напряжения постоянного тока в выходной сигнал (избыточное давление).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3397 07 |
| Наименование | Преобразователи измерительные серии JUXTA D |
| Год регистрации | 2007 |
| Номер сертификата | 4723 |
| Дата регистрации | 2007-06-28 |
| Срок действия | 2012-06-28 |
| Получатель сертификата | фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея (KR) |
Производитель / Заявитель
фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
Адрес: 14-1, Yangpyongdong-4Ga, Youngdeungpo-Gu, Seoul, 150-866
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1728-2007 |
Поверители
Скачать
|
Описание типа РБ 03 13 3397 07 [2007-01-01]
rb-03-13-3397-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные серии JUXTA D исполнения DF0 (далее преобразователи DF0) предназначены для преобразования входных сигналов постоянного тока и напряжения постоянного тока в выходной сигнал (избыточное давление).
Преобразователи измерительные серии JUXTA D исполнения DF1 (далее преобразователи DF1) предназначены для преобразования входного сигнала (избыточное давление) в выходные сигналы постоянного тока и напряжения постоянного тока.
Область применения - химическая, нефтехимическая, энергетическая и другие отрасли промышленности. Преобразователи могут использоваться в составе электрических схем и установок, в аппаратуре технической диагностики, а также для комплексной автоматизации объектов энергетики.
Описание
Принцип действия преобразователей DF0 состоит в следующем: па входные клеммы преобразователя подают аналоговый сигнал 1+5 В или 4+20 мА. От внешнего пневматического источника на преобразователь подают питающий воздух под давлением (140±14) кПа. Регулирующий клапан устанавливает на выходе преобразователя заданное схемой управления давление выходного пневматического сигнала. При изменении входного аналогового сигнала регулятор выдает управляющий сигнал на исполнительный механизм, который управляет регулирующим клапаном. Давление выходного пневматического сигнала, устанавливаемое регулирующим клапаном, измеряется встроенным сенсором и, в качестве обратной связи, подается на регулятор и выходные клеммы контроля, расположенные па передней панели преобразователя. Преобразователь имеет функции настройки пуля и шкалы.
Принцип действия преобразователей DF1 состоит в следующем: на вход преобразователя подают пневматический сигнал 20+100 кПа. который измеряется встроенным сенсором и преобразуется в аналоговые сигналы напряжения и силы постоянного тока, поступающие на выходы 1 и 2 преобразователя. Сигнал на выходе 2 преобразователя, в качестве обратной связи, подается на клеммы контроля, расположенные па передней панели преобразователя. Преобразователь имеет функции настройки нуля и шкалы.
Поверительное клейма-паклейка на преобразователь не наносится.
Внешний вид преобразователей представлен па рисунке 1.
Лист 1 из 4

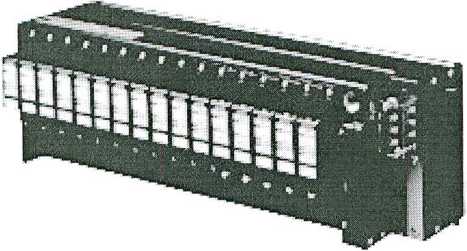

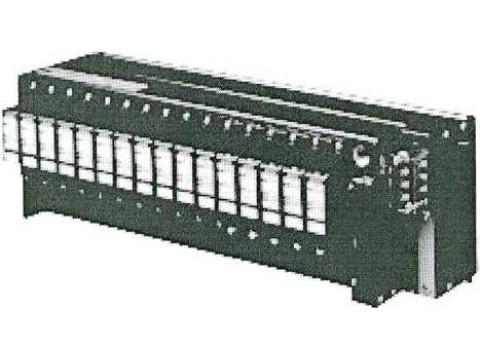

Рисунок 1 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей давления указаны в таблицах 1- 2.
Габлица 1 Преобразователи давления исполнения DF0
|
Наименование характеристики |
Значение |
|
1 Входные сигналы |
- постоянный ток: 4-20 мА - напряжение постоянного тока: 1-5 В |
|
2 Выходной сигнал |
избыточное давление: 20- 100 кПа |
|
3 Входное сопротивление |
- вход напряжения: 1 МОм; - вход тока: 250 Ом |
|
4 Пределы допускаемой основной приведенной погрешности измерений |
±0.5 % от шкалы |
|
5 Диапазон относительной влажности при эксплуатации |
от 5 % до 90 % без конденсации |
|
6 Диапазон температур окружающей среды |
от 0 до 50 °C |
|
7 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур |
±0.4 % от шкалы/10 К |
|
8 Напряжение питания постоянного тока |
24 В ±10 % |
|
9 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания от номинального значения (24 В) в диапазоне 24 В ±10 % |
±0,1 % от шкалы |
|
10 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением опорного давления от номинального значения (140 кПа) в диапазоне 140 кПа ±10 % |
±0.1 % от шкалы |
|
11 Масса, не более |
300 г |
|
12 Габаритные размеры, не более |
130,6x23,6x126 мм |
|
Примечание - "шкала" (span) - установленный диапазон измерений. | |
Таблица 2 Преобразователи давления исполнения DF1
|
Наименование характеристики |
Значение | |
|
1 Входные сигналы |
избыточное давление 20-100 кПа | |
|
2 Выходные аналоговые сигналы |
Выход 1 - напряжение постоянного тока 1-5 В | |
|
Выход 2 - постоянный ток: 4-20 мА 2-10 мА 1-5 мА 0-20 мА 0-16 мА 0-10 мА 0-1 мА |
Выход 2 - напряжение постоянного тока: 0-10 мВ 0-100 мВ 0-1 В 0-10 В 0-5 В 1-5 В ±10 В | |
|
3 Допускаемое сопротивление нагрузки R (в зависимости от диапазона выходного сигнала) |
R<750 Ом (4-20 мА) R< 1500 Ом (2-10 мА) R<3000 0m (1-5 мА) R<750 Ом (0-20 мА) R<900 Ом (0-16 мА) R< 1500 Ом (0-10 мА) R<15 кОм (0-1 мА) |
R>250 кОм (0-10 мВ) R>250 кОм (0-100 мВ) R>2 кОм (0-1 В) R>10kOm (0-10 В) R>2 к Ом (0-5 В) R>2 к Ом (1-5 В) R>10kOm (±10 В) |
|
4 Пределы допускаемой основной приведенной погрешности измерений |
Выход 1 ±0,5 % от шкалы Выход 2 ±0,7 % от шкалы Примечание - погрешность не нормируется для выходного сигнала постоянного тока от 0 до X мА при уровне сигнала менее 0,5 % от шкалы | |
|
5 Диапазон относительной влажности при эксплуатации |
от 5 % до 90 % без конденсации | |
|
6 Диапазон температур окружающей среды |
от 0 до 50 °C | |
|
7 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур |
±0,4 %от шкалы/10 К | |
|
8 Напряжение питания постоянного тока |
24 В ±10 % | |
|
9 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением напряжения питания от номинального значения (24 В) в диапазоне 24 В ±10 % |
±0,1 % от шкалы | |
|
10 Масса, не более |
150 г | |
|
11 Габаритные размеры, не более |
130,6x23,6x126 мм | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации преобразователей типографским способом.
Комплектность
В комплект пос тавки входят:
- преобразователь измерительный серии JUXТА D:
- руководство по эксплуатации;
- МРБ МП. 1728 - 2007 "Преобразователи измерительные серии JUXTA D. Методика поверки".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея.
МРБ МП. 1728 - 2007 "Преобразователи измерительные серии JUXTA D. Методика поверки."
Заключение
Преобразователи измерительные серии JUXTA D соответствуют технической документации фирмы "Yokogawa Electronics Manufacturing Korea Co.. Ltd." (Корея).
Межповерочный интервал - не более 24 месяцев (для преобразователей, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелЕИМ г.Минск. Старовиленский тракт, 93, тел. 234-98-13 Аттестат аккредитации № BY 112.02.1.0.0025
