Преобразователи измерительные регистрирующие В-480

Назначение

Преобразователи измерительные регистрирующие В-480 (далее - преобразователи) предназначены для исследования и регистрации периодических и однократных электрических сигналов путем их преобразования в цифровые кодированные сигналы, регистрируемые в цифровой памяти и отображаемые на экране монитора компьютера, а также цифрового измерения амплитудных и временных параметров исследуемых сигналов.

Областью применения преобразователей является разработка и эксплуатация радиоэлектронных изделий и систем автоматики, создание автоматизированных рабочих мест исследователя, настройщика, метролога. Преобразователи предназначены для эксплуатации в лабораторных, цеховых условиях и на транспорте, для использования в научных, метрологических, производственных и учебных целях.

Описание

Преобразователи работают в режиме дистанционного управления от компьютера через интерфейс USB и включают в себя следующие составные части:

- измерительный модуль с внешним блоком питания;

- управляющий компьютер;

- программное обеспечение.

Измерительный модуль выполнен в малогабаритном пластмассовом корну се лД4Й1^ед^ге^ панели расположен разъем для подключения исследуемых сигналов к входам «^/1/. .8>><йбсьми измерительных каналов. На задней панели расположены разъемы для подключенияЙгнторфейс-

Дли документов ного кабеля и внешнего блока питания, представляющего собой малогабаритный сетевой адаптер. Функции включения и выключения питания измерительного модуля выполняет программное обеспечение: после запуска программы происходит включение питания измерительного модуля, по завершению работы программы питание отключается. Измерительные каналы имеют гальваническую развязку от интерфейса управляющего компьютера.

Принцип действия преобразователей заключается в следующем. Исследуемые электрические сигналы от каждого из 8 входов «® 1...8» через аналоговый мультиплексор и входной усилитель поочередно поступают на вход АЦП, где происходит их дискретизация по времени и амплитуде с преобразованием в цифровой код, который сохраняется в буферной памяти. Далее накопленные измерительные данные передаются через интерфейс USB в компьютер, где программное обеспечение преобразователей выполняет программно-математическую обработку результатов измерений, включающую цифровое измерение амплитудных, временных параметров исследуемых электрических сигналов, а также их визуализацию на экране монитора.

С помощью программного обеспечения выполняется установка режимов работы преобразователя, запуск на измерение, отображение и сохранение результатов измерений.

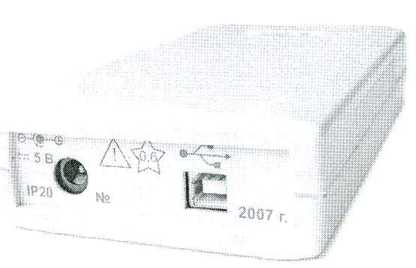

Внешний вид преобразователя приведен на рисунке 1.

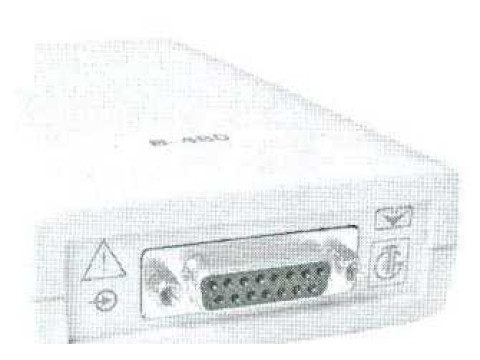

Рисунок 1 - Преобразователь В-480

Схема пломбирования преобразователей от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

— число измерительных каналов

диапазон входных сигналов

без внешнего делителя

с внешним делителем 1:100 — максимально допустимое напряжение на входе канала

оез внешнего делителя

± 10 В;

с внешним делителем 1:100                                                   ± 1000 В;

— активное входное сопротивление измерительного канала                   (1±0,03) МОм;

- пределы допускаемой погрешности при измерении напряжения постоянного тока:

± (0,05%-иизм+0,001)

Гизм - значение измеряемого напряжения, В

- пределы допускаемой погрешности при измерении напряжения переменного тока:

±(0,1%-иизм+0,001)

Иизм - действующее значение измеряемого напряжения, В

- гальваническая развязка измерительных каналов от интерфейса                  до 600 В;

— максимальная частота дискретизации                                       250 кВыб/с;

- пределы относительной погрешности измерения временных интервалов в режиме курсорных измерений 5т, %:

= ± 2-^^+ 0,001 -100 %, ч ?           >

где Ato -минимальный временной дискрет, с. Ato = 1/Рд, ^Д" частота дискретизации по времени. Т - измеряемое значение временного интервала, с.

- пределы относительной погрешности измерения периода сигналов в режиме автоматического измерения 5р. %

где Ato - минимальный временной дискрет, с

Тизм - временной интервал регистрации периода сигнала, с:

5о - относительная погрешность по частоте внутреннего кварцевого генератора

Озап - погрешность запуска.

- время установления рабочего режима, не более

- напряжение питания от сети переменного тока

- потребляемая мощность, не более

- габаритные размеры, не более

- масса, не более

- степень защиты оболочек по ГОСТ 14254-95

— диапазон температур рабочих условий применения

— средняя наработка на отказ:

15 мин;

(230±23) В;

20 ВА;

150x80x30 мм;

0,4 кг;

IP 20;

от 5 °C до 40 °C;

10000 ч.

Управляющий компьютер должен соответствовать следующим требованиям:

- частота процессора, не ниже

- объем оперативной памяти, не менее

- интерфейс

- операционная система

1 ГГц;

256 Мб;

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносят на лицевую панель методом шелкографии и на титульный лист «Руководства по эксплуатации» - типографским методом.

Комплектность

Комплектность соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100235722.179-2007 «Преобразователь измерительный регистрирующий В-480. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

МРБ МП. 1701-2007 «Преобразователь измерительный регистрирующий В-480. Методика поверки».

Заключение

Преобразователи соответствуют требованиям ТУ BY 100235722.179-2007,

ГОСТ 22261 -94, ГОСТ 12.2.091 -2002.

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY 112.02.1.0.0025
