Координатно-измерительные машины Wenzel LH

Номер в ГРСИ РФ:	РБ 03 01 3396 07
Раздел:	Средства измерений геометрических величин [1]
Производитель / заявитель:	"Wenzel Prazision GmbH", Германия

Скачать

Описание типа РБ 03 01 3396 07 [2007-01-01]

rb-03-01-3396-07_2007-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Координатно-измерительные машины Wenzel LH (далее - координатноизмерительные машины) предназначены для измерения геометрических размеров и формы деталей, измерений геометрических размеров и формы зубчатых колес, кулачковых валов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 3396 07
Наименование	Координатно-измерительные машины Wenzel LH
Год регистрации	2007
Номер сертификата	4722
Дата регистрации	2007-06-28
Срок действия	2012-06-28
Получатель сертификата	фирма "Wenzel Prazision GmbH", Германия (DE)

Производитель / Заявитель

фирма "Wenzel Prazision GmbH"

Адрес: Werner-WENZEL-Strabe D-97859 Wiesthal

Контакты: +49 (0) 60 20/201-2

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1695-2007

Поверители

Скачать

Описание типа РБ 03 01 3396 07 [2007-01-01]

rb-03-01-3396-07_2007-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТНОТЬ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения координатно-измерительных машин - автомобильная промышленность, станкостроение, авиационная промышленность.

Описание

Координатно-измерительные машины конструктивно состоят из следующих основных элементов: гранитного стола и гранитных направляющих, измерительной системы, электрооборудования с системой управления.

Три направляющих координатно-измерительных машин образуют базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная щуповая головка. Конструкция координатно-измерительных машин портальная, с неподвижным столом.

Измерения проводятся в ручном и автоматическом режимах. Автоматический режим реализуется пультом управления и компьютером.

В координатно-измерительных машинах используют гранит для направляющих X, Y, Z, обеспечивающий низкий коэффициент линейного расширения (6,5x10'6 К'1) и жесткость конструкции.

Позиционирование осей определяют по оптическим линейкам фирмы Renishaw (Англия).

Координатно-измерительные машины Wenzel LH выпускают следующих исполнений: STANDARD, PREMIUM, PREMIUM-SELECT.

В координатно-измерительных машинах Wenzel LH используют измерительные системы, разработанные фирмой Renishaw (Англия). В координатно-измерительных машинах исполнения STANDARD используют измерительные системы ТР20, ТР200, SP25, SP80, исполнения PREMIUM - ТР200, SP25, SP80, исполнения PREMIUM-SELECT - SP25,_SP80.

Координатно-измерительные машины Wenzel LH, в зависимости ор «.диаиазйашзмере-ний по осям X и Z, выпускают следующих моделей: LH54, LH65, LH^7’ ЕЙ108д1>Н1010, LH1210, LH 1512, LH1515, LH2015. I U

tli v едйкл» жиовйьм»*' Il I

Для измерения геометрических размеров и формы зубчатых колес, кулачковых валов применяют поворотные столы.

Программное обеспечение включает в себя программы, разработанные фирмами Metromec Softwore AG, Chur, CH (применяются при измерении геометрических размеров и формы деталей) и Metro-tec GmbH (применяются при измерении геометрических размеров и формы зубчатых колес, кулачковых валов).

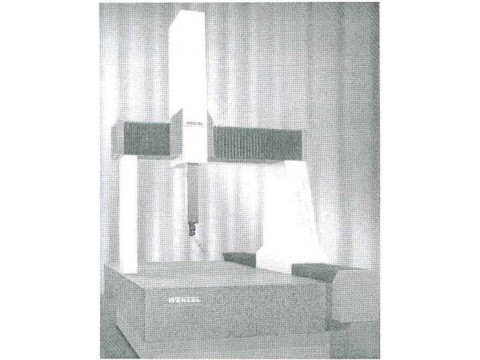

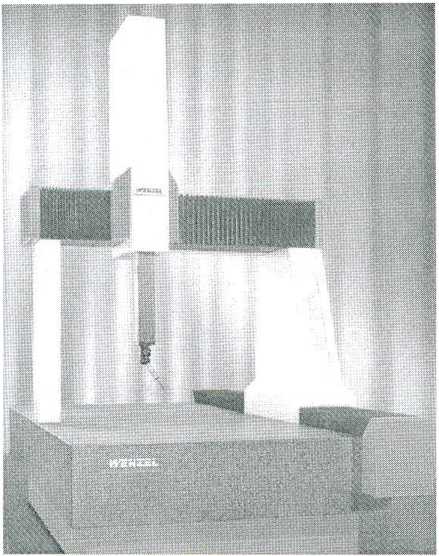

Внешний вид координатно-измерительных машин приведен на рисунке 1.

Рисунок 1 Координатно-измерительная машина Wenzel LH.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблицах 1-14.

Таблица 1

Характеристика	Значение
	STANDARD	PREMIUM	PREMIUMSELECT
Электропитание от сети переменного тока: напряжение однофазной сети, В номинальная частота, Гц	115/230±10% 50/60
Температура окружающего воздуха при эксплуатации, °C	20±2		20±1
Относительная влажность воздуха, %	от 40 до 70
Изменение температуры воздуха, К/час, не более	1,0		0,5
Температурный градиент, К/м, не более	1,0		0,5
Температурный градиент, К/день, не более	2,0		/У
Давление воздуха в пневмосети, кПа		от 6 до 10	и

peciiybi*M>«

Ч ДЛИ

Характеристика	Значение
Характеристика	LH54 STANDARD PREMIUM PREMIUM-SELECT		LH65 STANDARD PREMIUM PREMIUM-SELECT		LH87 STANDARD PREMIUM PREMIUM-SELECT
Диапазоны измерения по осям, мм: - ось X - ось Y - ось Z	500 600 400	500 1000 400	650 750 500	650 1200 500	800 1000 700	800 1500 700	800 2000 700
Размеры стола, мм, не более	1180x715	1580x715	1450x850	1900x850	1780x1040	2280x1040	2780x1040
Габаритные размеры, мм, не более	1320x1050x2280	1810x1050x2280	1560x1230x2500	2085x1230x2500	1975x1470x2950	2550x1470x2950	3145x1470x2950
Масса, кг, не более	770	1150	1270	1780	2200	3100	4250
Масса измеряемых деталей, кг, не более	200	250	500	700	800	1000	1200
Минимальный расход воздуха, л/мин	70
Потребляемая мощность, ВА, не более	1000
Скорость сканирования при работе с джойстиком, мм/с медленная нормальная	от 0 до 20 от 0 до 100
Скорость сканирования при работе с ЧПУ, мм/с, не менее по осям векторная	400 690
Ускорение сканирования при работе с ЧПУ, мм/с2, не менее по осям векторное	1200 2000

Характеристика	Значение
Характеристика	LH108 STANDARD PREMIUM PREMIUM-SELECT				LH1010 STANDARD PREMIUM PREMIUM-SELECT
Диапазоны измерения по осям, мм: - ось X - ось Y - ось Z	1000 1200 800	1000 1600 800	1000 2000 800	1000 2500 800	1000 1200 1000	1000 1600 1000	1000 2000 1000	1000 2500 1000
Размеры стола, мм, не более	1310x2250	1310x2650	1310x3050	1310x3550	1310x2250	1310x2650	1310x3050	1310x3550
Габаритные размеры, мм, не более	2600x1875x3060	3000x1875x3060	3600x1875x3060	4100x1875x3060	2600x1875x3460	3000x1875x3460	3600x1875x3460	4100x1875x3460
Масса, кг, не более	4350	5350	6500	8150	4450	5450	6600	8250
Масса измеряемых деталей, кг, не более	2000	2250	2400	2750	2000	2250	2400	2750
Минимальный расход воздуха, л/мин	80
Потребляемая мощность, ВА, не более	1000
Скорость сканирования при работе с джойстиком, мм/с медленная нормальная	от 0 до 20 от 0 до 100
Скорость сканирования при работе с ЧПУ, мм/с, не менее по осям векторная	300 520
Ускорение сканирования при работе с ЧПУ, мм/с2, не менее по осям векторное	600 1000

Характеристика	Значение
Характеристика	LH1210 STANDARD PREMIUM PREMIUM-SELECT				LH1512 STANDARD PREMIUM PREMIUM-SELECT
Диапазоны измерения по осям, мм: - ось X - ось Y - ось Z	1200 1600 1000	1200 2000 1000	1200 2500 1000	1200 3000 1000	1500 2000 1200	1500 2500 1200	1500 3000 1200	1500 4000 1200
Размеры стола, мм, не более	1450x2715	1450x3115	1450x3615	1450x4115	1730x3215	1730x3715	1730x4215	1730x5215
Габаритные размеры, мм, не более	3000x2165x3500	3400x2165x3500	3900x2165x3500	4400x2165x3500	3500x2580x4100	4000x2580x4100	4500x2580x4100	5700x2580x4100
Масса, кг, не более	6000	8000	10200	12600	10800	12500	15200	19000
Масса измеряемых деталей, кг, не более	2300	2750	3000	3250	3500	3750	4000	4250
Минимальный расход воздуха, л/мин	110
Потребляемая мощность, ВА, не более	1000
Скорость сканирования при работе с джойстиком, мм/с медленная нормальная	от 0 до 20 от 0 до 100
Скорость сканирования при работе с ЧПУ, мм/с, не менее по осям векторная	300 520
Ускорение сканирования при работе с ЧПУ, мм/с2, не менее по осям векторное	500 800

Характеристика	Значение
Характеристика	LH1515 STANDARD PREMIUM PREMIUM-SELECT				LH2015 STANDARD PREMIUM PREMIUM-SELECT
Диапазоны измерения по осям, мм: - ось X - ось Y - ось Z	1500 2000 1500	1500 2500 1500	1500 3000 1500	1500 4000 1500	2000 3000 1500	2000 4000 1500	2000 5000 1500
Размеры стола, мм, не более	1940x3000	1940x3500	1940x4000	1940x5000	2150x4000	2150x5000	2150x6000
Габаритные размеры, мм, не более	3850x2880x4700	4350x2880x4700	4850x2880x4750	5850x2880x4750	4850x3320x4700	5850x3320x4700	6850x3320x4700
Масса, кг, не более	13500	15500	18500	22500	21000	25000	29000
Масса измеряемых деталей, кг, не более	3500	3750	4000	5000	5000	7000	8000
Минимальный расход воздуха, л/мин	150
Потребляемая мощность, ВА, не более	1500
Скорость сканирования при работе с джойстиком, мм/с медленная нормальная	от 0 до 20 от 0 до 100
Скорость сканирования при работе с ЧПУ, мм/с, не менее по осям векторная	300 520
Ускорение сканирования при работе с ЧПУ, мм/с2, не менее по осям векторное	500 800

Характеристика	Значение
	LH54
	STANDARD				PREMIUM			PREMIUM-SELECT
	ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP80
Пределы допускаемого значения погрешности касания МРЕР (±), мкм	3,6	2,5	1,8		1,8	1,5		1,3
Пределы допускаемого значения погрешности измерения длины МРЕе (±), (L - измеренная длина, мм), мкм	3,6+17300	2,5+L/300	l,8+L/300		l,8+L/350	l,5+L/350		l,3+L/450
Пределы допускаемого значения погрешности касания при сканировании МРЕТНр (±), мкм	-		2,4		-	2,1		1,9
Дискретность отсчета, мкм	0,5		0,1		0,1			0,1

Таблица 7

Характеристика	Значение
	LH65
	STANDARD				PREMIUM			PREMIUM-SELECT
	ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP80
Пределы допускаемого значения погрешности касания МРЕР (±), мкм	3,7	2,6	1,9		1,9	1,6		1,4
Пределы допускаемого значения погрешности измерения длины МРЕе (±), (L - измеренная длина, мм), мкм	3,7+L/300	2,6+L/300	l,9+L/300		l,9+L/350	l,6+L/350		l,4+L/450
Пределы допускаемого значения погрешности касания при сканировании МРЕТНР (±), мкм	-		2,5		-	2,2		2,0
Дискретность отсчета, мкм	0,5		0,1		0,1			0,1

Характеристика	Значение
	LH108
	STANDARD				PREMIUM			PREMIUM-SELECT
	ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP80
Пределы допускаемого значения погрешности касания МРЕР (±), мкм	3,9	2,8	2,1		2,1	1,8		1,6
Пределы допускаемого значения погрешности измерения длины МРЕе (±), (L - измеренная длина, мм), мкм	3,9+L/300	2,8+L/300	2,l+L/300		2,l+L/350	l,8+L/350		1,6+17450
Пределы допускаемого значения погрешности касания при сканировании МРЕтнр (±), мкм	-		2,7		-	2,4		2,2
Дискретность отсчета, мкм	0,5		0,1		0,1			0,1

Таблица 10

Характеристика	Значение
	LH1010
	STANDARD				PREMIUM			PREMIUM-SELECT
	ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP8O
Пределы допускаемого значения погрешности касания МРЕР (±), мкм	4,0	2,9	2,2		2,2	1,9		1,7
Пределы допускаемого значения погрешности измерения длины МРЕе (±), (L - измеренная длина, мм), мкм	4,0+L/300	2,9+L/300	2,2+L/300		2,2+L/350	l,9+L/350		l,7+L/450
Пределы допускаемого значения погрешности касания при сканировании МРЕТНР (±), мкм	-		2,8		-	2,5		2,3
Дискретность отсчета, мкм	0,5		0,1		0,1			0,1

Таблица 11

Характеристика			Значение
			LH1210
			STANDARD				PREMIUM			PREMIUM-SELECT
			ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP80
Пределы допускаемого значения погрешности касания МРЕР (±), мкм			4,4	3,3	2,6		2,6	2,3		2,1
П	эеделы допускаемого значения по-^щносЙГгИзмерения длины МРЕе (±), ^йзмер.^гая длина, мм), мкм		4,4+L/300	3,3+L/300	2,6+L/300		2,6+L/350	2,3+L/350		2,l+L/450
4	ешиОагй ₽¥1нр (±)	Йжкаемого значения погасания при сканировании	-		3,2		-	2,9		2,7
x^TtGKpeTHggfb отсчета, мкм			0,5		0,1		0,1			0,1

Характеристика	Значение
	LH1512
	STANDARD				PREMIUM			PREMIUM-SELECT
	ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP80
Пределы допускаемого значения погрешности касания МРЕР (±), мкм	4,7	3,6	2,9		2,9	2,6		2,4
Пределы допускаемого значения погрешности измерения длины МРЕе (±), (L - измеренная длина, мм), мкм	4,7+L/300	3,6+L/300	2,9+L/300		2,9+L/350	2,6+17350		2,4+L/450
Пределы допускаемого значения погрешности касания при сканировании МРЕТнр (±), мкм	-		3,5		-	3,2		3,0
Дискретность отсчета, мкм	0,5		0,1		0,1			0,1

Таблица 13

Характеристика	Значение
	LH1515
	STANDARD				PREMIUM			PREMIUM-SELECT
	ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP80
Пределы допускаемого значения погрешности касания МРЕР (±), мкм	4,8	3,7	3,0		3,0	2,7		2,5
Пределы допускаемого значения погрешности измерения длины МРЕе (±), (L - измеренная длина, мм), мкм	4,8+L/300	3,7+L/300	3,0+L/300		3,0+L/350	2,7+L/350		2,5+L/450
Пределы допускаемого значения погрешности касания при сканировании МРЕТнр (±), мкм	-		3,6		-	3,3		3,1
Дискретность отсчета, мкм	0,5		0,1		0,1			0,1

Таблица 14

Характеристика	Значение
	LH2015
	STANDARD			PREMIUM		PREMIUM-SELECT
	ТР20	ТР200	SP25 SP80	TP200	SP25 \| SP80	SP25 SP8O
Пределы допускаемого значения погрешности касания МРЕР (±), мкм	5,1	4,0	3,3	3,3	3,0	2,8
Пределы допускаемого значения погрешности измерения длины МРЕе(±), Тр^шзг^радная длина, мм), мкм	5,l+L/300	4,0+L/300	3,3+L/300	3,3+L/350	3,0+L/350	2,8+L/450
Т1реДелы гййускаемого значения по-Т^е1ПнО^Д;к\|сания при сканировании М РЕтнр {ЗЖмкм	-		3,9	-	3,6	3,4
Дискрегбосз ь отсчета, мкм	0,5		0,1	0,1		0,1

Таблица 8

Характеристика		Значение
		LH87
		STANDARD				PREMIUM			PREMIUM-SELECT
		ТР20	ТР200	SP25	SP80	TP200	SP25	SP80	SP25	SP80
Пределы допускаемого значения погрешности касания МРЕР (±), мкм		3,8	2,7	2,0		2,0	1,7		1,5
Пределы допускаемого значения по-г5прешнрсд'и измерения длины МРЕе (±), (Е --.;измеренная длина, мм), мкм		3,8+L/300	2,7+L/300	2,0+L/300		2,0+L/350	l,7+L/350		l,5+L/450
i	\|^елыч2^гускаемого значения по-\|фйцок]?й?сасания при сканировании 1ВД§П№йкм	-		2,6		-	2,3		2,1
С	цискрерф^ть отсчета, мкм	0,5		0,1		0,1			0,1
