Счетчики электрической энергии ГАММА 3

Назначение

Счетчики электрической энергии ГАММА 3 (далее - счетчики) предназначены для измерений и учета активной и реактивной энергии в 3-х и 4-х проводных цепях переменного тока промышленной частоты. Счетчики могут быть использованы в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).

Область применения: предприятия энергетики и промышленности.

Описание

Счетчики электрической энергии ГАММА 3 построены на базе цифрового сигнального процессора (DSP) со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения, в цифровой код. В качестве датчиков тока используются токовые трансформаторы, имеющие незначительную линейную погрешность, а в качестве датчиков напряжения - резистивные делители, включенные в каждую параллельную цепь напряжения счетчика. Счетчик производит измерения действующих значений напряжения и тока в каждой фазе, активной, реактивной и полной энергии суммарно по всем фазам. Счетчик измеряет частоту входного напряжения, рассчитыва-.л коэффициент мощности, активную, реактивную и полную мгновенную мощность для вывода на индикатор.

Д. ля хранения и отображения измеренных величин в счетчиках имеется энергонезависимая память EEPROM и 8-ми разрядный жидкокристаллический индикатор для отображения измеряемых величин. В счетчиках энергонезависимая память организована в виде регистров, в которых хранятся данные 4-х тарифов. Учет энергии обеспечивается по четырем тарифам, восьми тарифным зонам, различным для рабочих, субботних, воскресных и праздничных дней, которые могут быть запрограммированы через цифровой интерфейс в двенадцати «сезонах» в году. Все модификации счетчиков ведут журнал событий, в котором фиксируются следующие события:

•• все виды сбросов счетчика;

- включение и выключение фазных напряжений;

выход фазных напряжений за заданные уставки и возврат их в норму;

- изменение параметров счетчика (смена тарифного расписания, смена уставок напряжения);

- гмеия даты'времени;

- по: 1 ытка чесанкционированного доступа.

С обытия фиксируются в журнале с указанием' времени и даты события. Емкость журнала ’аансит от модификации счетчика; но нс менее 160 последних событий.

Счетчики с профилями нагрузки ведут учет следующих параметров:

- активная и реактивная энергия за каждый из последних 15-ти месяцев всего и раздельно по тарифам;

- максимальная мощность, усредненная на интервале 30 минут, зафиксированная в течение месяца, с глубиной хранения 15 месяцев;

- максимальная мощность, усредненная на интервале 30 минут, зафиксированная в течение месяца в часы максимальной загрузки энергосистемы, с глубиной хранения 15 месяцев;

- график минутных или 3-минутных мощностей (60 отсчетов);

- график 30 - ти минутных мощностей за прошедшие дни с глубиной хранения 60 дней.

Точность считанных минутных и 30-ти минутных мощностей соответствует классу точности счетчика. Используются отдельные ячейки памяти для минутной и 30-ти минутной энергии. В них проводится накопление прошедшей энергии. При завершении интервала интегрирования. (1 минута или 30 минут) накопленная энергия преобразуется в среднюю мощность расчетным путем.

Счетчики электрической энергии ГАММА 3 с профилями нагрузки и контролем качества сети дополнительно ведут журнал, в котором фиксируются следующие события:

отклонения фазных напряжений от заданных уставок;

отклонения частоты coin от заданных уставок;

кратковременные провалы и выбросы напряжений.

Управление индикатором производится «световой кнопкой» или обычной кнопкой. Переключение тарифов производится внутренним таймером. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 10 лет.

Счетчики имеют цифровые интерфейсы RS-485, RS-232, оптопорт (МЭК-1107+), инфракрасный (IrDa) или их комбинации в зависимости от модификации счетчика. С помощью цифрового интерфейса можно получать любую информацию об измеряемых величинах, как в реальном времени, так и о параметрах хранящихся в “памяти” счетчиков, причем информация, считанная по цифровому интерфейсу более подробная, чем отображаемая на жидкокристаллическом индикаторе.

Счетчики в зависимости от модификации позволяют считывать по интерфейсу обмена следу ю щу ю и н (|) о р м а ц и ю:

- текущие показания счетчика но активной и реактивной энергии;

- дата и время счетчика;

- календарь нестандартных дней (праздники и рабочие, перенесенные на выходные);

- тарифные зоны рабочих, выходных, праздничных и субботних дней;

- энергия за 15 последних месяцев;

- график 30- ти минутных мощностей;

- график минутных мощностей;

- журнал событий;

- журнал качества сети;

- текущие уставки напряжения.

Счетчики позволяют записывать по интерфейсу обмена следующую информацию:

- календарь нестандартных дней:

- тарифные юны рабочих, выходных, праздничных и субботних дней:

- системную дату и время:

- уставки напряжения:

- условия перехода на зимнсс/летнсе время.

В счетчиках в зависимости от исполнения имеются до 4-х выходов, которые передают импульсы. эквивалентные определенному приращению измеренной энергии, для передачи информации но телеметрическим линиям.

Конструкция предусматривает возможность опломбирования корпуса счетчика навесными пломбами после его поверки, а также отдельное пломбирование крышки клеммной колодки представителем Энергонадзора (энергосбыта) для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

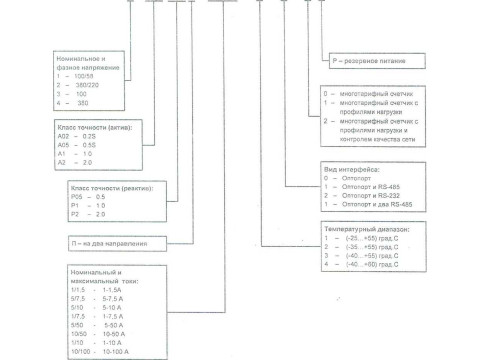

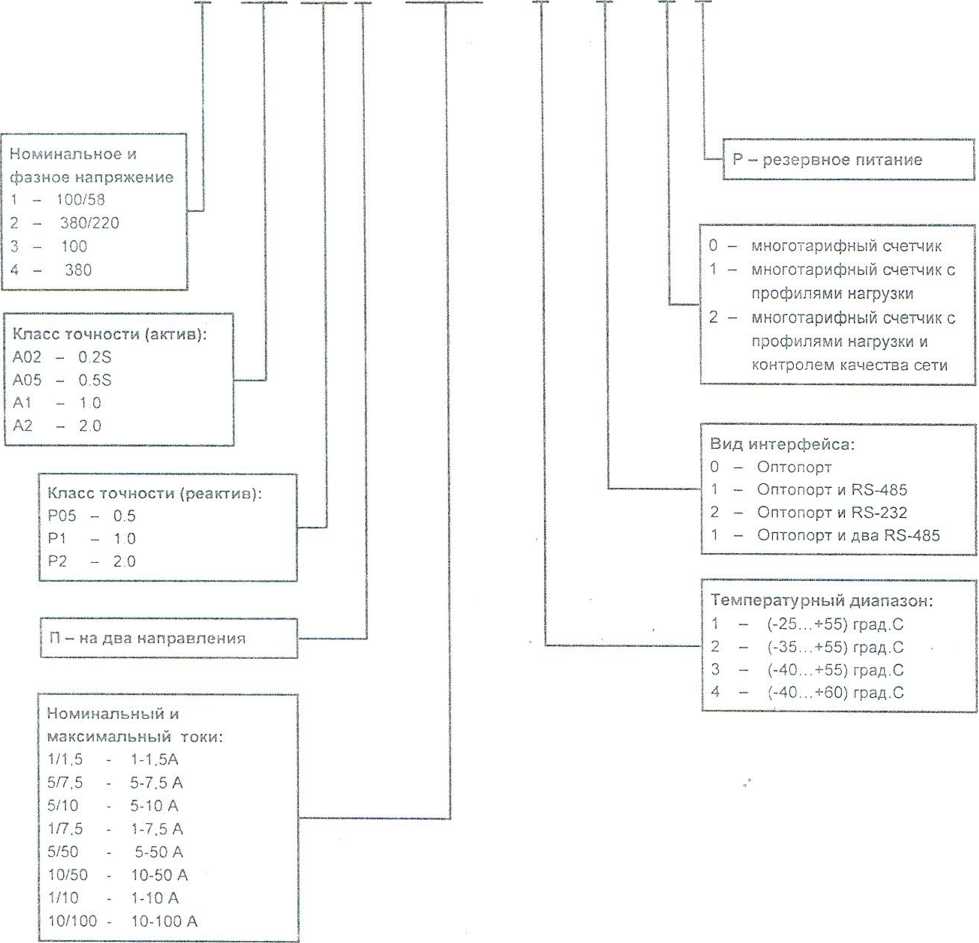

Структура условного обозначения счетчиков ГАММА 3

ГАММА 3/Х - XXX XXX X - ХХ/ХХХ - ТХ - СХ - ИХ - Р

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики представлены в таблице.

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.

Комплектность

В комплект поставки счетчика входят:

- счетчик электрической энергии ГАММА 3,

- паспорт УКША.422863.001 ПС,

- руководство по эксплуатации УКША.422863.001РЭ*,

- методика поверки УКША.422863.001МП*,

- программное обеспечение «Counter.exe» на компакт-диске*, упаковка;

- оптопорт ГАММА УКША.063.000.000-01**;

- преобразователь интерфейса ГАММА RS-232/RS-485 УКША.062.000.000**.

* поставляется по требованию эксплуатирующей организации,

** поставляется по отдельному договору.

Поверка

Поверка осуществляется по документу "Счетчики электрической энергии ГАММА 3. Методика поверки" УКША.422863.001 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2006 году.

Перечень основного оборудования, необходимого для поверки:

установка для поверки счетчиков электрической энергии МТЕ, МК 68001, ЦУ6800 или ана

логичная, эталонный счетчик ЦЭ6815 класса точности 0,05 или аналогичный;

универсальная пробойная установка УПУ-10;

секундомер СОС ПР-2Б;

мегаомметр Е6-16.

Межповерочный интервал:

- для счетчиков класса 0,2S - 5 лет;

- для счетчиков классов 0,5S; 1,0; 2,0 - 10 лет.

Нормативные документы

ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»

ГОСТ Р 52322-2005 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".

ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

ГОСТ Р МЭК 61107-2001 "Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными".

ТУ422863.001 «Счетчики электрической энергии ГАММА 3. Технические условия».

Заключение

Счетчики электрической энергии ГАММА 3 утверждены с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, и метрологически обеспечены при выпуске из производства и в эксплуатации.

Выдан сертификат соответствия требованиям безопасности и электромагнитной совместимости на счетчики электрической энергии ГАММА 3 № РОСС RU.ME65. g 0 {090 от

/6, 0£, 2£Ю6г.
