Вольтамперфазометры цифровые РЕТОМЕТР

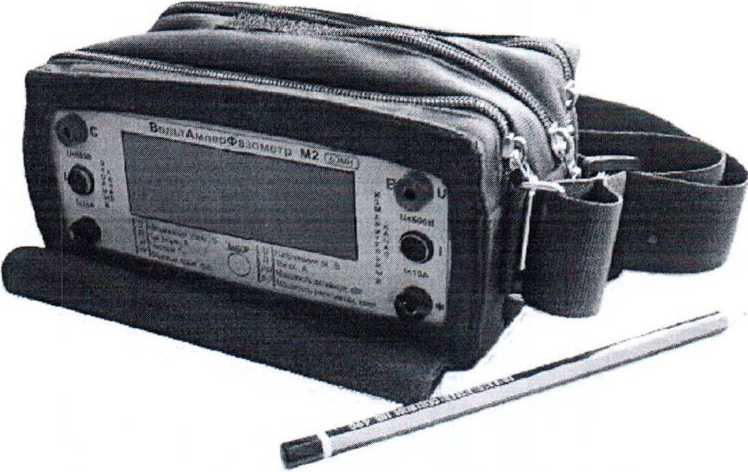

ОлХ

// °        х Л »‘

1 ■ &

Ж,

*9 fa (%. <?5" ,'С

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

Наименование параметра

Значение

Количество измерительных каналов

1

Род тока

переменный/постоянный

Диапазоны измерений напряжения, В

(0,01-0,019)*--(0,02-0,2)

св.0,2-2

св.2- 40

св.40-600

Пределы допускаемой абсолютной основной погрешности измерения

±(0,005 X + 3 мВ)

±(0,005 X + 10 мВ)

±(0,005 X + 50 мВ)

±(0,005 X + 1,2 В)

Диапазон частот измеряемого напряжения переменного тока, Гц

45-65

Входное сопротивление, МОм, не менее

1

ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМ

ЕННОГО ТОКА

Наименование параметра

Значение

Количество измерительных каналов

2

Диапазоны измерений силы переменного тока, А

(0,01-0,019)*--(0,02-0,2)

св.0,2-2

св.2-20

Пределы допускаемой абсолютной основной погрешности измерения

±(0,005 X + 3 мА)

±(0,005 X + 10 мА)

±(0,005 X + 0,12 А)

Диапазон частот измеряемой силы переменного тока, Гц

45-65

ИЗМЕРЕНИЕ УГЛА СДВИГА ФАЗ

Наименование параметра

Значение

Диапазон измерений угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, °

от -180 до 180

Диапазон напряжения переменного тока, В

0,05 - 600

Диапазон переменного тока, А

0,05 - 20

Пределы допускаемой приведенной основной погрешности измерения угла сдвига фаз относительно опорного канала U2, %

±0,6

Пределы допускаемой приведенной основной погрешности измерения угла сдвига фаз относительно опорного канала h , %

- в диапазоне (св.0,1 - 20) А

- в диапазоне (0,05 - 0,1) А

±1 ±2

ИЗМЕРЕНИЕ ЧАСТОТЫ

Наименование параметра

Значение

Диапазон измерений частоты напряжения и силы переменного тока, Гц

20 - 250

Диапазон напряжения переменного тока, В

0,05 - 600

Диапазон силы переменного тока, А

0,05-20

Пределы допускаемой абсолютной основной погрешности измерения, Гц: - в диапазоне (20 -100) Гц

- в диапазоне (св. 100 - 250) Гц

±0,1

±1,0

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

Наименование параметра

Значение

Диапазон порогового значения сопротивления в режиме «прозвонка», Ом

8 - 12

Диапазоны измерений сопротивления

(10-100) Ом

(св. 100-1000) Ом

(св. 1-10) кОм

Пределы допускаемой абсолютной основной погрешности измерения

+(0,05 X + 1 Ом)

±(0,05 X +5 Ом)

±(0,2Х+10 Ом)

Наименование параметра

Значение

Автоматический выбор предела измерения

Определение последовательности чередования фаз при напряжении от 5 до 600 В

Вычисление активной /реактивной мощности

до 12 кВА

Установка уровня яркости индикатора

Установка времени автоматического отключения прибора при отсутствии манипуляций оператора

ОБЩИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха, на 10 °C изменения температуры:

±(0,5 основной погрешности)

Масса (без клещевой приставки, без чехла), кг, не более

0,5

Габаритные размеры (без чехла), мм, не более

110x195x45

Требования безопасности по ГОСТ Р 51350

Изоляция

Категория монтажа (категория перенапряжения)

Степень загрязнения микросреды

класс II усиленная CAT II 2

Требования электромагнитной совместимости (ЭМС) по ГОСТ Р 51522

для оборудования класса А

Испытательное напряжение электрической прочности изоляции, В:

- каналов напряжения относительно корпуса прибора

- между гальванически разделенными каналами (Ui, h, h) и II2

- клеммы для подключения сетевого адаптера относительно корпуса прибора

3700

1000

500

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Наименование параметра

Значение

Диапазон рабочих температур, °C

от -20 до +40

Нормальная температура

20±5

Относительная влажность воздуха при 25° С, %, не более

80

Высота над уровнем моря, м, не более

1000

Группа условий эксплуатации по ГОСТ 17516.1

М23

Степень защиты по ГОСТ 14254:

-оболочки

-входных клемм

IP41

IP20

Питание прибора - от встроенных аккумуляторов формата ДА 1300 мА: - напряжение питания, В

2x1,2 В

Потребляемый ток, мА, не более

200

* В указанном диапазоне погрешность не нормируется.

Примечание - В формулах основной погрешности принято обозначение: X- измеренное (действительное) значение параметра.

Наименование оборудования

Пределы (диапазоны) измерений

Класс точности или предел допускаемой основной погрешности

Вольтметр универсальный цифровой В7-54

Напряжение постоянного тока до 1000 В, ток до 2 А;

напряжение переменного тока до 700 В;

сопротивление до 20 МОм

0,0015 % +2 ед.мл.р.

0,05 %+100 ед.мл.р.

0,003 % + 2 ед.мл.р.

Вольтметр универсальный цифровой В7-40

Сопротивление от 0,01 до 2000 кОм

±[0,15+0,05(Хк/х-1)]

Амперметр переменного тока Д5017 (Д553)

0,1; 0,2; 0,5; 1,0; 2,5; 5; 10; 25; 50 А

0,2

Частотомер 43-67

до 10 МГц

± 0,0001 % ±1 ед.мл. р.

Установка универсальная полуавтоматическая поверочная УППУ-1М

Диапазон выходного напряжения - (0-600) В, 50 Гц; диапазон выходного тока -(0-20) А, 50 Гц;

диапазон углов сдвига фаз между выходами двух изолированных источников сигналов переменного тока (по напряжению и току) -(0-360) °

±0,03 %

Измеритель разности фаз Ф2-34

0 - 360 °

±0,1 °

Магазин сопротивлений РЗЗ

от 0,1 Ом до 100 кОм

0,2/6Ю‘б
