Калибраторы электрических сигналов серии SC
Номер в ГРСИ РФ: | РБ 03 13 2077 11 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Производитель / заявитель: | "Artvik Inc.", США |
Калибраторы электрических сигналов серии SC (далее - калибраторы) предназначены для измерения и воспроизведения сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от преобразователей термоэлектрических и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерения давления.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 2077 11 |
Наименование | Калибраторы электрических сигналов серии SC |
Год регистрации | 2011 |
Номер сертификата | 6890 |
Дата регистрации | 2011-01-27 |
Срок действия | 2016-01-27 |
Получатель сертификата | фирма "Artvik, Inc.", США (US) (изготовитель - фирма "AMETEK", Дания (DK), США (US)) |
Производитель / Заявитель
фирма "Artvik, Inc.", США (изготовитель - фирма "AMETEK", Дания, США)
Адрес: Gydevang 32-34, DK-3450 Aller0d
Контакты: +45 4816 8000
Поверка
Межповерочный интервал / Периодичность поверки | 12/6 мес. |
Методика поверки | Поверка проводится по МП.Мн 1385-2004, с изменением №1. При использовании калибраторов с внешними модулями давления АРМ Н и пределами допускаемой приведенной погрешности ±0,01 % от верхнего предела измерения давления межповерочный интервал составляет не более 6 месяцев. |
Поверители
Скачать
Описание типа РБ 03 13 2077 11 [2011-12-22]
rb-03-13-2077-11_2011-12-22.pdf
|
Скачать | ||
Описание типа РБ 03 13 2077 11 [2011-01-01]
rb-03-13-2077-11_2011-01-01.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы электрических сигналов серии SC (далее - калибраторы) предназначены для измерения и воспроизведения сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от преобразователей термоэлектрических и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерения давления.
Калибраторы применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:
- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения постоянного тока (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов;
- приборов для измерения давления - датчиков давления с аналоговым и частотным выходным сигналом, манометров, электропневматических и пневмоэлектрических преобразователей давления, а также различных реле;
- преобразователей сигналов термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления.
Описание
По конструктивному исполнению калибраторы являются малогабаритными переносными приборами с питанием от сменной батареи или аккумулятора. На передней панели калибраторов расположен жидкокристаллический дисплей и клавиатура. На дисплее отображаются результаты измерения/воспроизведения, а также сведения о режиме работы калибратора. Каналы измерения и воспроизведения сигналов силы и напряжения постоянного тока гальванически развязаны.
Предусмотрено подключение калибратора к персональному компьютеру через интерфейс RS-232. _........~
Калибраторы изготавливаются следующих модификаций: ASC (модель АБСЗ^иЗЁрЯ^ (модели CSC 100 и CSC200). /Я® А
Калибраторы ASC300 и CSC 100 имеют встроенный источник питания (напряжение 24 В постоянного тока).
Калибраторы ASC300 осуществляют измерение и воспроизведение сигналов напряжения и силы постоянного тока, сопротивления, в том числе сигналов термопар и термопреобразователей сопротивления, измерение и воспроизведение частоты периодических сигналов, количества импульсов. При подсоединении внешних модулей измерения давления АРМ Н или АРМ S калибраторы ASC300 могут измерять избыточное, абсолютное и дифференциальное давление.
Калибраторы CSC200 осуществляют измерение и воспроизведение сигналов напряжения постоянного тока, сопротивления, в том числе сигналов термопар и термопреобразователей сопротивления.
Калибраторы CSC 100 осуществляют измерение и воспроизведение сигналов силы и напряжения постоянного тока.

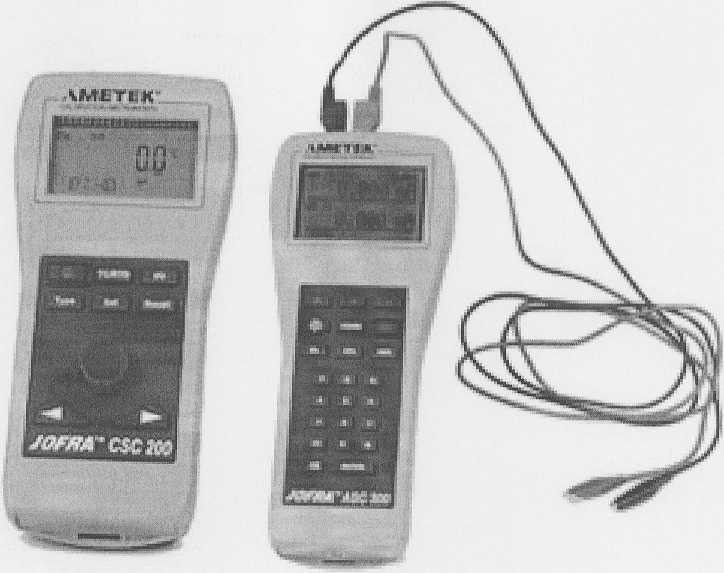

Внешний вид калибраторов приведен на рисунке 1. Место нанесения знака поверки (клеймо-наклейка) указано в приложении А к описанию типа.


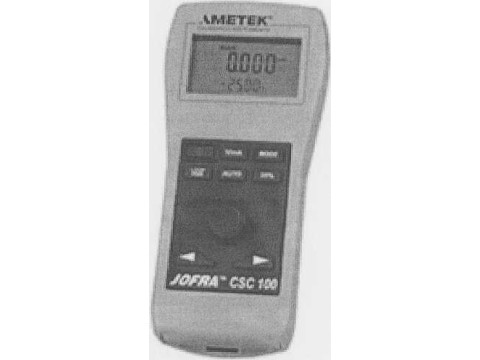

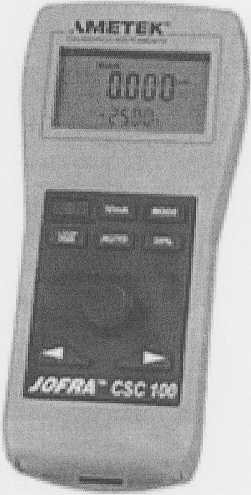

Рисунок 1 - Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-4.
Таблица 1 - Измерение и воспроизведение сигналов силы и напряжения постоянного тока, сопротивления, частоты периодических сигналов \
Функция |
Диапазон измерений |
Пределы допускаемой основной погрешности (при температуре 23 ± 5) °C | ||
ASC300 |
CSC100 |
CSC200 | ||
Измерение/ воспроизведение сигналов напряжения постоянного тока |
от минус 10 до плюс 75 мВ |
± (0,02 % ИВ + + 10 мкВ) |
- |
± (0,02 % ИВ+ + 10 мкВ) |
от 0 до 200 мВ |
- |
±(0,015% ИВ + + 20 мкВ) |
- | |
от 0 до 30/20 В |
±(0,015 % ИВ + + 2 мВ) |
± (0,02 % ИВ+ + 2мВ) |
- | |
Измерение/ воспроизведение |
от 0 до 24 мА |
±(0,015 % от ИВ + + 2 мкА) |
±(0,015 % от ИВ + + 2 мкА) |
- |
Измерение электрического со-противления |
от 0 до 400 Ом |
± (0,025 % от ИВ + + 0,05 Ом) |
- |
± (0,025 % от ИВ + + 0,05 Ом) |
от 401 до 4000 Ом |
± (0,025 % от ИВ + + 0,5 Ом) |
±(0,025 % от ИВ + + 0,5 Ом) | ||
Воспроизведение электрического сопротивления |
от 5 до 400 Ом |
± (0,025 % от ИВ + + 0,05 Ом) |
- |
± (0,025 % от ИВ + + 0,5 Ом) |
от 401 до 4000 Ом |
± (0,025 % от ИВ + + 0,5 Ом) |
±(0,025 % от ИВ + + 0,5 Ом) | ||
Измерение частоты периодиче-ских сигналов, счёт импульсов* |
от 1 до 1000Гц |
± (0,05 % от ИВ + + 0,1 Гц) |
- |
- |
от 1000 до 10000 Гц |
± (0,05 % от ИВ + + 0,01 кГц) | |||
от 2 до 600 |
± (0,05 % от ИВ + + 0,1 имп/мин) | |||
Воспроизведение частоты периодических сигналов, воспроизведение импульсов* |
от 1 до 1000 Гц |
± 0,05 % от ИВ |
- | |
1000... 10000 Гц |
±0,125% от ИВ | |||
2...600 имп./мин |
± 0,05 % от ИВ |
Примечания - ИВ - значение измеряемой величины;
Пределы допускаемой дополнительной абсолютной погрешности - ± 0,005 % от ИВ/ °C вне диапазона (23 ± 5) °C
*- амплитуда сигнала: 1. ..20 В, форма сигнала - прямоугольная симметричная
Таблица 2 - Измерение и воспроизведение сигналов термопар (ТП) (для калибраторов ASC300, CSC200)
Тип ТП по СТБ ГОСТ Р 8.585 |
Диапазон измерений, °C |
Пределы допускаемой основной абсолютной погрешности, °C |
В(ПР) |
от 600 до 800 |
±1,4 |
свыше 800 до 1000 |
±1,5 | |
свыше 1000 до 1820 |
±1,7 | |
Я(ПП) |
от 0 до 1767 |
±1,4 |
8(ПП) |
от 0 до 1767 |
±1,4 |
Е(ХК) |
от минус 250 до минус 100 |
±0,8 |
свыше 100 до 1000 |
±0,4 | |
L (ХК) |
от минус 200 до плюс 800 |
±0,4 |
1(ЖК) |
от 210 до 0 |
±0,6 |
свыше 0 до 800 |
±0,4 | |
свыше 800 до 1200 |
±0,5 | |
К (ХА) |
от минус 200 до 0 |
±0,8 |
свыше 0 до 1000 |
±0,5 | |
Т(МК) |
от минус 250 до 0 |
±0,8 |
свыше 0 до 400 |
±0,4 | |
N(HH) |
от 200 до 0 |
±1,0 |
свыше 0 до 13 00 |
±0,6 | |
А(ВР>1 |
от 0 до 800 |
±1,0 |
свыше 800 до 2500 |
±2,5 |
Примечание - значение основной погрешности канала компенсации температуры холодного спая термопары включено в допуск на основную погрешность для каждого типа термопары.
Пределы допускаемой дополнительной абсолютной погрешности - ± 0,05 °C/ °C вне диапазона (23 ± 5) °C.
Таблица 3 - Измерение и воспроизведение (для калибраторов ASC 300, CSC 200) сигналов
Тип ТС поГОСТ 6651 |
Диапазон измерений, °C |
Пределы допускаемой основной абсолютной погрешности, °C |
PtlO(385) |
от минус 200 до плюс 100 |
±1,4 |
свыше 100 до 300 |
±1,6 | |
свыше 300 до 600 |
±1,8 | |
свыше 600 до 800 |
±2,0 | |
Pt50 (385) |
от минус 200 до плюс 100 |
±0,4 |
свыше 100 до 300 |
±0,5 | |
свыше 300 до 600 |
±0,6 | |
свыше 600 до 800 |
±0,7 | |
PtlOO (385) Pt 100(391) |
от минус 200 до плюс 100 |
±0,2 |
свыше 100 до 300 |
±0,3 | |
свыше 300 до 600 |
±0,4 | |
свыше 600 до 800 |
±0,^=^ |
49
Продолжение таблицы 3
Тип ТС поГОСТ 6651 |
Диапазон измерений, °C |
Пределы допускаемой основной абсолютной погрешности, °C |
Pt200(385) |
от минус 200 до плюс 100 |
±0,8 |
свыше 100 до 300 |
±0,9 | |
свыше 300 до 630 |
±1,0 | |
Pt400(385) |
от минус 200 до плюс 100 |
±0,2 |
свыше 100 до 300 |
±0,5 | |
свыше 300 до 600 |
±0,8 | |
свыше 600 до 800 |
±0,9 | |
Pt5OO(385) |
от минус 200 до плюс 100 |
±0,4 |
свыше 100 до 300 |
±0,5 | |
свыше 300 до 600 |
±0,6 | |
PtlOOO(385) |
от минус 200 до плюс 100 |
±0,2 |
свыше 100 до 300 |
±0,3 | |
свыше 300 до 630 |
±0,4 | |
Ptl 00(3926) Ptl00(3916) |
от минус 200 до плюс 100 |
±0,2 |
свыше 100 до 300 |
±0,3 | |
свыше 300 до 630 |
±0,4 | |
Pt50(3926) Pt5 0(3916) |
от минус 200 до плюс 100 |
±0,4 |
свыше 100 до 300 |
±0,5 | |
свыше 300 до 600 |
±0,6 | |
свыше 600 до 800 |
±0,8 | |
свыше 800 до 1100 |
±0,9 | |
CulO |
от минус 100 до плюс 260 |
±1,4 |
Cu50 |
от минус 180 до плюс 260 |
±0,4 |
CulOO |
от минус 180 до плюс 260 |
±0,3 |
50M |
от минус 50 до 0 |
±0,4 |
от 0 до 150 |
±0,5 | |
100M |
от минус 50 до 0 |
±0,2 |
от 0 до 150 |
±0,3 | |
Nil 00 |
от минус 60 до плюс 180 |
±0,2 |
rp.23 |
от минус 50 до плюс 180 |
±0,4 |
Примечание - погрешность нормирована для 4-х проводного соединения. Для 3-х проводного соединения добавляется 0,05 Ом |
Таблица 4 - Р |
змерение давления (для калибратора ASC 300) | |
Тип модуля давления |
Диапазоны измерений (в зависимости от модели внешнего модуля давления) |
Пределы допускаемой приведенной погрешности, % |
внешний модуль АРМ S |
избыточное давление: от 0 до 2,5 кПа, от 0 до 7 кПа, от 0 до35 кПа, от 0 до70 кПа, от 0 до200 кПа, от 0 до350 кПа, от 0 до700 кПа |
±0,30 % от ВПИ |
от минус 0,1 до плюс 0,1 МПа, от минус 0,1 до плюс 1,4 Мпа |
±0,20 % от ВПИ | |
от 0 до 0,1 МПа, от 0 до 0,4 МПа, от 0 до 0,6 МПа, от 0 до 1 МПа, от 0 до 1,6 МПа, от 0 до 2,1 МПа, от 0 до 2,5 Мпа |
Беларусь
\ГДля документу
Продолжение таблицы 4
Тип модуля давления |
Диапазоны измерений (в зависимости от модели внешнего модуля давления) |
Пределы допускаемой приведенной погрешности, % |
внешний модуль АРМ S |
от 0 до 4 МПа, от 0 до 6 МПа, от 0 до 10 МПа, от 0 до 16 МПа, от 0 до 20 МПа, от 0 до 25 МПа, от 0 до 40 МПа, от 0 до 60 МПа, от 0 до 70 Мпа |
±0,10 % от ВПИ |
абсолютное давление: от 0 до 35 кПа, от 0 до 100 кПа, от 0 до 200 кПа, от 0 до 700 кПа |
±0,07 % от ВПИ | |
дифференциальное давление: от 0 до 35 кПа, от 0 до 700 кПа |
±0,05 % от ВПИ | |
внешний модуль АРМ Н |
избыточное давление: от 0 до 0,1 МПа, от 0 до 0,35 МПа, от 0 до 0,7 МПа, от 0 до 3,5 МПа, от 0 до7 Мпа |
±0,01 % от ВПИ (при межповерочном интервале 6 месяцев) ±0,025 % от ВПИ (при межповерочном интервале 12 месяцев) |
абсолютное давление: от 0 до 0,1 МПа, от 0 до 0,35 МПа, от 0 до 0,7 МПа, от 0 до 3,5 МПа, от 0 до 7 МПа, от 0 до 20 МПа | ||
Примечание: В |
ТИ - верхний предел измерения давления |
Рабочие условия применения:
- температура окружающего воздуха от минус 10 °C до плюс 50 °C;
- относительная влажность от 0 до 90 % (без конденсации влаги).
Температура транспортирования и хранения:
для ASC300 от минус 20 °C до плюс 70 °C;
для CSC 100, CSC 200 от минус 20 °C до плюс 60 °C.
Номинальное напряжение питания 9 В.
Масса, не более
для ASC300 - 0,51 кг;
для CSC 100, CSC 200 - 0,4 кг.
Габаритные размеры, не более
для ASC300 - 235x95x53 мм;
для CSC100, CSC 200 - 188x84x52 мм.
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- калибратор электрических сигналов ASC300 (CSC 100, CSC200);
- комплект контрольных проводов с зажимами;
- мягкий кейс;
- комплект батарей А А, 4 шт.;
- кабель RS-232;
- копия сертификата об утверждении типа СИ;
- руководство по эксплуатации;
- МП. МН 1385-2004 "Калибраторы электрических сигналов серии SC фирмы "АМЕ-ТЕК" (Дания, США). Методика поверки".
По дополнительному заказу могут поставляться:
- внешние модули давления с соединительными кабелями;
- ручные воздушные и гидравлические насосы со шлангами и фитинг
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "АМЕТЕК" (Дания, США);
ГОСТ 22261-94 "Средства измерения электрических и магнитных величин. Общие технические условия"
МП. МН 1385-2004 "Калибраторы электрических сигналов серии SC фирмы "АМЕТЕК" (Дания, США). Методика поверки"
Заключение
Калибраторы электрических сигналов серии SC соответствуют технической документации фирмы "АМЕТЕК" (Дания, США) и ГОСТ 22261-94.
Межповерочный интервал - не более 12 месяцев для калибраторов (не более 6 месяцев -для калибраторов с внешними модулями давления АРМ Н и пределами допускаемой приведенной погрешности ±0,01 % от верхнего предела измерения давления) предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93,
тел.334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025.
