Счетчики электрической энергии однофазные электронные ЦЭ4003-Ш

Назначение

Счетчики электрической энергии однофазные электронные ЦЭ4003-Ш (далее - счетчики) исполнения с шунтовым преобразователем тока предназначены для измерения и учета активной энергии в однофазных сетях переменного тока номинальной частоты 50 Гц в народном хозяйстве для работ в закрытых помещениях при температуре от минус 30 до плюс 50 °C и относительной влажности воздуха 90 % при температуре 30 °C.

Описание

Счетчики представляют собой интегрирующий измерительный прибор электронной системы, в состав которого входят:

- измерительный элемент, создающий на выходе импульсы, число которых пропорционально измеряемой активной энергии;

- счетный механизм шагового действия с числом разрядов слева от запятой не менее пяти и одним разрядом справа от запятой, дающий показания непосредственно в киловатт-часах;

- импульсное выходное устройство;

- светодиодный индикатор функционирования, мигающий синхронно с импульсами на импульсном выходе;

- щиток с указанием параметров счетчиков.

Механизм счетчиков, расположенный в круглом цоколе, закрывается прозрачным или непрозрачным кожухом.

Места расположения пломб счетчика приведены на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности

Номинальное напряжение, В

Номинальная частота, Гц

Базовый ток, А

Диапазон изменения напряжения, В

Диапазон изменения тока, А

Диапазон изменения частоты, Гц Цена одного разряда счетного механизма, кВт-ч:

младшего

старшего, не менее

Постоянная счетчика, имп/кВт-ч Условия эксплуатации, °C Потребляемая мощность в цепи напряжения:

полная, В-А активная, Вт

в цепи тока:

полная, В-А

Срок службы, лет. не менее

Гарантийный срок эксплуатации, лет Межповерочный интервал, лет Масса счетчика, кг, не более

Габаритные размеры, мм

-(187-242) - (0,25-60) -(49-51)

-0.1

- 10000

- 3 200

- от минус 30 до плюс 50

-4,5

- 1,0

-0,15

-30

-3

- 8

-0,7

-(212x137x118)

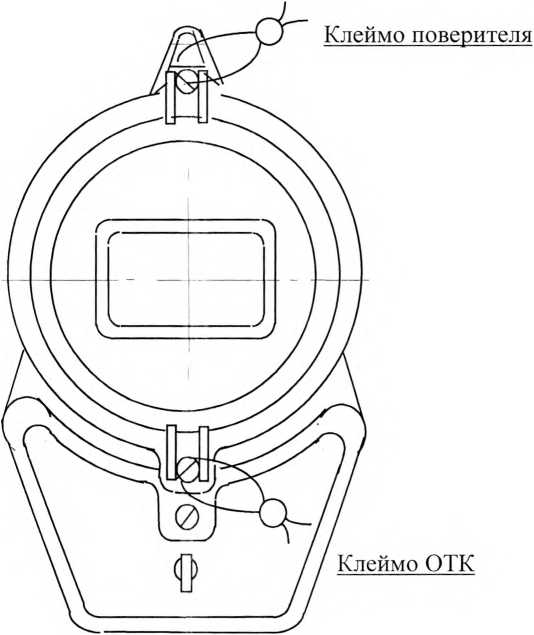

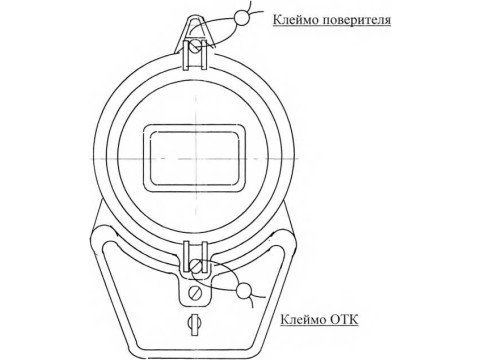

Рисунок 1 - Места расположения пломб

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на щиток счетчика методом штемпелевания или другим способом, не ухудшающим качества, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят: счетчик с крышкой зажимной колодки, руководство по эксплуатации, упаковочная коробка.

Нормативные документы

СТБ ГОСТ Р 52320-2007 «Счетчики электрической энергии. Общие требования. Испытания и условия испытаний».

СТБ ГОСТ Р 52322-2007 «Статические счетчики активной энергии классов точности 1 и 2. Частные требования»

ТУ РБ 200032892.009-2003 "Счетчики электрической энергии однофазные электронные. Технические условия".

МП. БР 023 - 2003 «Счетчики электрической энергии однофазные электронные ЦЭ4003-Ш. Методика поверки»

Заключение

Счетчики электрической энергии однофазные электронные ЦЭ4003-Ш требованиям, распространяющихся на них нормативных документов, соответствуют.

Центр испытаний средств измерений РУП «Брестский центр стандартизации, метрологии и сертификации». 224001, г. Брест, ул. Кижеватова,10/1, тел. 281-309.

Аттестат аккредитации BY/112.02.6.0001 от 15.06.2007 г.
