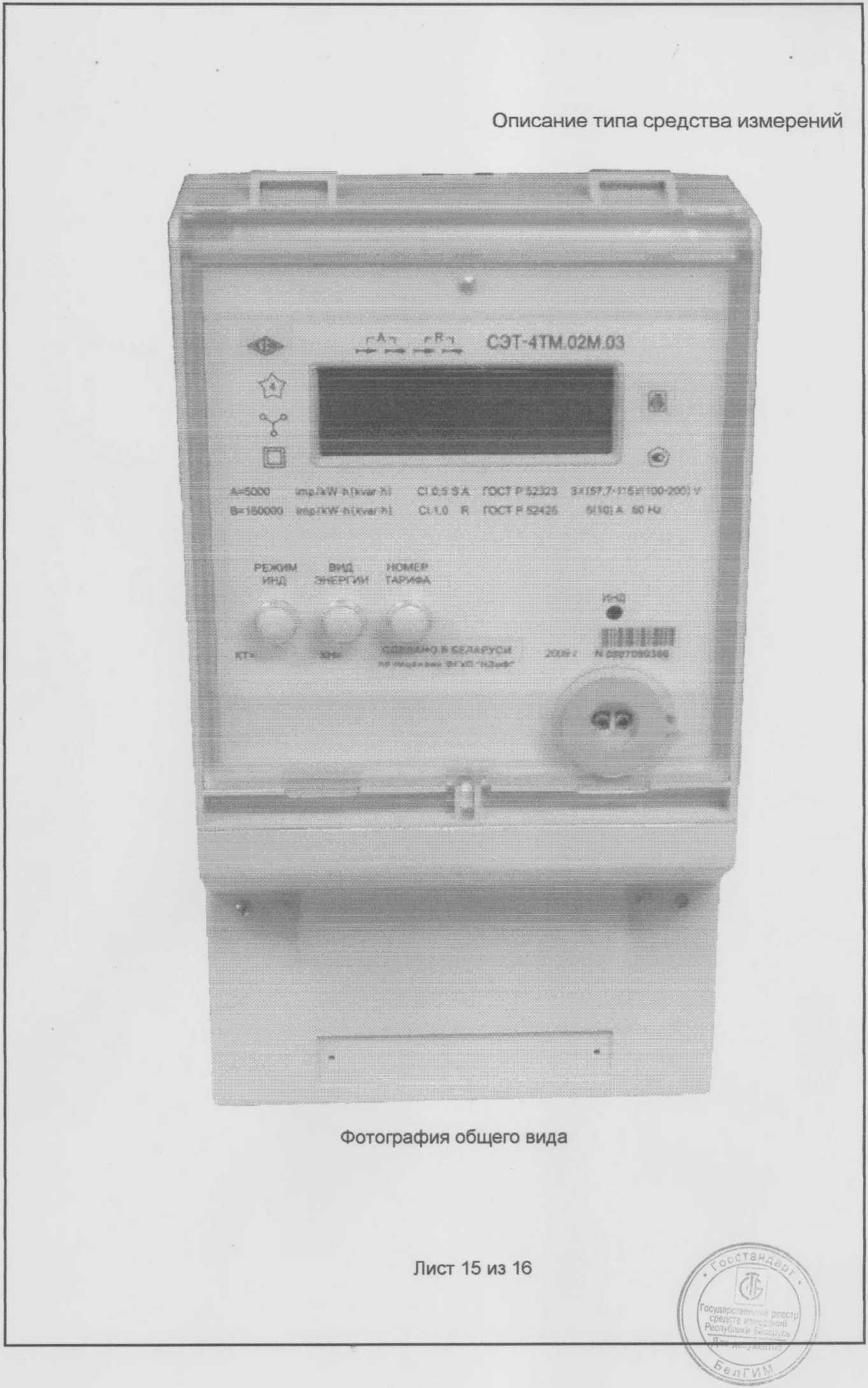

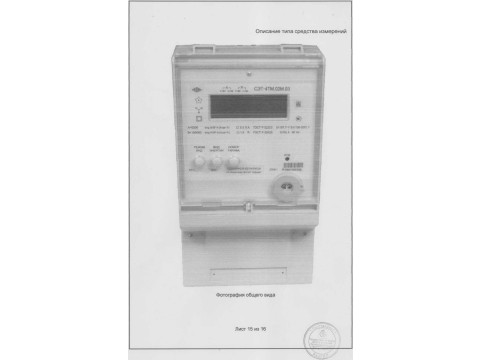

Счетчики электрической энергии многофункциональные СЭТ-4ТМ.02МBY
| Номер в ГРСИ РФ: | РБ 03 13 4522 10 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
|
Описание типа РБ 03 13 4522 10 [2011-11-01]
rb-03-13-4522-10_2011-11-01.pdf
|
Скачать |
Счетчики электрической энергии многофункциональные C3T-4TM.02MBY (в дальнейшем - счетчик) предназначены для измерения активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4522 10 |
| Наименование | Счетчики электрической энергии многофункциональные СЭТ-4ТМ.02МBY |
| Год регистрации | 2010 |
| Номер сертификата | 6742 |
| Дата регистрации | 2010-11-25 |
| Срок действия | 2015-11-25 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ИЛГШ.411152.145РЭ1 |
Поверители
Скачать
|
Описание типа РБ 03 13 4522 10 [2011-11-01]
rb-03-13-4522-10_2011-11-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии многофункциональные C3T-4TM.02MBY (в дальнейшем - счетчик) предназначены для измерения активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электрической энергии.
Счетчик может применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Описание
1 Принцип действия
Счетчик предназначен для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 60°С
Счетчик имеет интерфейсы связи и предназначен для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Счетчик является измерительным прибором, построенным по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.
Лист 1 из 16
Измерительная часть счетчика выполнена на основе многоканального, шестиразрядного аналого-цифрового преобразователя (АЦП). АЦП осуществляет выборки мгновенных значений величин напряжения и тока параллельно по шести каналам измерения, преобразование их в цифровой код и передачу по скоростному последовательному каналу микроконтроллеру.
Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление усредненных на интервале фиксированного измерительного окна значений активной мощности, среднеквадратических значений напряжения и тока в каждой фазе, производит их коррекцию по амплитуде, фазе и температуре.
По вычисленным значениям активной мощности, напряжения и тока вычисляются полная, реактивная мощности, активная и реактивная мощности потерь в каждой фазе.
Измерение частоты сети производится посредством измерения периода фазного напряжения одной из фаз.
Вычисление перечисленных ниже параметров производится с использованием прямоугольного измерительного окна, синхронного с частотой сети:
- коэффициентов искажения синусоидальности кривой фазных (межфазных) напряжений и токов;
- коэффициентов несимметрии напряжений и токов по нулевой и обратной последовательностям (по первой гармонике сети).
Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов в каждой фазе производится по формулам:
п-1
£ Ui • li-Wi
для активной мощности Р = ---. (I):
п
для напряжения
для тока
для полной мощности
n-1
^Ui2 - Wi i=()
п-1
£li2-Wi i=o
(2);
(3);
(4);
для реактивной мощности где Ui, li - выборки мгновенных значений напряжения и тока;
(5)
Wi - весовые коэффициенты измерительного окна; п - число выборок на интервале измерительного окна.
Вычисление активной и реактивной производится по следующим формулам:
мощности
потерь в каждой
фазе
р,.
2
р
1 пл.ном
2
• Р п.н.ном
. р
1 И.XX НОМ ’
(6)
и.л.ном
'П.Н.НОМ |Г
\ и Н J
(7)
где I - среднеквадратическое значение тока (формула 3);
U - среднеквадратическое значение фазного напряжения (формула 2);
Рп.л.ном - номинальная активная мощность потерь в линии электропередачи;
Рп.н.ном - номинальная активная мощность нагрузочных потерь в силовом трансформаторе;
Рп.хх.ном - номинальная активная мощность потерь холостого хода в силовом трансформаторе;
Оп.л.ном - номинальная реактивная мощность потерь в линии электропередачи;
Оп.н.ном - номинальная трансформаторе;
Оп.хх.ном ■ номинальная трансформаторе.
Номинальные мощности
реактивная мощность нагрузочных потерь в силовом
реактивная мощность потерь холостого хода в силовом
потерь вводятся в счетчик как конфигурационные
параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.
Вычисление мощностей трехфазной системы производится алгебраическим (с учетом знака направления) суммированием соответствующих мощностей однофазных измерений.
Знаки мощностей однофазных измерений формируются по-разному в зависимости от конфигурирования счетчика, как показано в таблице 1.
Таблица 1
|
Мощность |
Двунаправленный счетчик |
Однонаправленный (конфигурированный) счетчик |
|
р+ |
PI и PIV |
PI, PII, Pill, PIV |
|
р- |
PII и Pill |
- |
|
Q+ |
QlnQII |
QI и QIII |
|
Q- |
QIII и QIV |
Qll и QIV |
|
Q1 |
QI |
QI и QIII |
|
Q2 |
Qll |
- |
|
Q3 Q4......... |
QIII QIV |
Qll и QIV |
Примечание - «Р+», «Q+» - активная и реактивная мощность прямого направления, «Р-», «О» - активная и реактивная мощность обратного направления, «Q1»-«Q4» -реактивная мощность 1-4 квадрантов, «PI», «QI», «РН», «ОН», «РШ», «ОШ», «PIV», «QIV» - активная и реактивная составляющие вектора полной мощности первого, второго, третьего и четвертого квадрантов соответственно.
По полученным значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на четырех конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.
При учете потерь импульсы телеметрии формируются с учетом мощности потерь PL=P±Pn (формулы (1), (6)), QL=Q±Qn (формулы (5), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.
2 Варианты исполнения
В модельный ряд счетчиков входят счетчики, отличающиеся номинальными напряжениями, номинальными токами, наличием резервного источника питания (таблица 2).
Счетчик предназначен для многотарифного учета активной и реактивной электрической энергии прямого и обратного направления и четырехквадрантной реактивной энергии (восемь каналов учета) в трех и четырехпроводных сетях переменного тока частотой (50 ± 2,5) Гц, с напряжением Зх (57,7-115)7(100-200) В или Зх( 120-230)7(208-400) В, номинальным (максимальным) током 1(2) А или 5(10) А.
Двунаправленные счетчики могут конфигурироваться для работы в однонаправленном многотарифном режиме (пять каналов учета) и учитывать:
- активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю не зависимо от направления тока в каждой фазе сети),
- реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления и реактивную энергию первого квадранта (индуктивная нагрузка);
- реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления и реактивную энергию четвертого квадранта (емкостная нагрузка).
Подключение счетчика к сети производится через измерительные трансформаторы напряжения и тока. Счетчик с номинальным напряжением Зх (57,7-115)7(100-200) В может использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7, 63,5,„ 100, 110, 115 В. Счетчик с номинальным напряжением Зх (120-230)7(208-400) В может использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.
Лист 4 из 16
Таблица 2
|
Условное обозначение счетчика |
Номинальный (максимальный) ток, А |
Номинальное напряжение, В |
Класс точности при измерении активной/ реактивной энергии |
Количество интерфейсов RS-485 |
Наличие резервного блока питания |
Вариант исполнения ПМ.ИЛГШ |
|
C3T-4TM.O2MBY.O3 |
5(Ю) |
Зх(57,7-Н5У (100-200) |
0,5 S/1,0 |
1 |
есть |
411152.145-03 |
|
СЭТ-4ТМ.02МВУ.07 |
5(10) |
0,5 S/1,0 |
1 |
нет |
-07 | |
|
C3T-4TM02MBY 11 |
5(Ю) |
Зх( 120-230)/ (208-400) |
0,5 S/1,0 |
1 |
есть |
-11 |
|
C3T-4TM.02MBY.15 |
5(10) |
0,5 S/1,0 |
1 |
нет |
-15 | |
|
C3T-4TM.02MBY.19 |
1(2) |
Зх(57,7-115У (100-200) |
0,5 S/1,0 |
1 |
есть |
-19 |
|
C3T-4TM.02MBY 23 |
1(2) |
0,5 S/1,0 |
1 |
нет |
-23 | |
|
C3T-4TM.02MBY27 |
1(2) |
Зх(12О-23О)/ (208-400) |
0,5 S/1,0 |
1 |
есть |
-27 |
|
C3T-4TM.02MBY.31 |
1(2) |
0,5 S/1,0 |
1 |
нет |
-31 |
3 Тарификация и архивы учтенной энергии
Счетчик ведет многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии в восьми тарифных зонах, по восьми типам дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник) в двенадцати сезонах. Сезоном является календарный месяц года.
Дискрет тарифной эоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.
Тарификатор счетчика использует расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания (например, рабочая суббота, которая должна тарифицироваться как вторник).
Счетчик ведет бестарифный учет энергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.
Счетчик ведет архивы тарифицированной учтенной энергии и не тарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной энергии):
- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год,
- на начало текущего и предыдущего года. '
Лист 5 из 16
4 Профили мощности нагрузки
Счетчик ведет три четырехканальных независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления (четыре канала в каждом массиве). Если счетчики используются на подключениях с номинальными напряжениями Зх(100-115/173-200) В, то время интегрирования может программироваться только в диапазоне от 1 до 30 минут.
Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Глубина хранения каждого массива профиля, при времени интегрирования 30 минут, составляет 113 суток (3,7 месяца).
5 Регистрация максимумов мощности нагрузки
Счетчик может использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчика:
- от сброса (ручной сброс или сброс по интерфейсному запросу):
- за текущий и каждый из двенадцати предыдущих месяцев.
В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности соответствующего массива профиля.
Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.
6 Измерение параметров сети и показателей качества электрической энергии
Счетчик измеряет мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и может использоваться как измеритель параметров, приведенных в*таблице 3.
Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика. Мгновенные мощности трехфазных измерений определяются с учетом конфигурации.
Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 13109-97 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
Лист 6 из 16
Таблица 3
|
Наименование параметра |
Цена ед. мл. разряда индикатора |
J Примечание |
|
Активная мощность, Вт |
0,01 |
По кахедой фазе сети и сумме фаз |
|
Реактивная мощность, вар |
0,01 | |
|
Полная мощность, ВА |
0,01 | |
|
Активная мощность потерь, Вт |
0,01 | |
|
Реактивная мощность потерь, вар |
0,01 | |
|
Фазное напряжение, В |
0,01 |
По каждой фазе сети |
|
Межфазное напряжение, В |
0,0’1 |
По каждой паре фаз |
|
Напряжение прямой последовательности, В |
0,01 | |
|
Ток, А |
0,0001 |
По каждой фазе сети |
|
Коэффициент мощности |
0,01 |
По каждой фазе сети и сумме фаз |
|
Частота сети, Гц |
0,01 | |
|
Коэффициент искажения синусоидальности кривой токов, % |
0,01 |
Справочные данные * |
|
Коэффициентов несимметрии тока по нулевой и обратной последовательностям, % |
0,01 | |
|
Коэффициент искажения синусоидальности кривой фазных напряжений, % |
0,01 | |
|
Коэффициент искажения синусоидальности кривой межфазных напряжений, % |
0,01 | |
|
Коэффициент несимметрии напряжения по нулевой и обратной последовательностям, % |
0,01 | |
|
Текущее время, с |
1 | |
|
Текущая дата | ||
|
Температура внутри счетчика, °C |
1 |
Примечания
1 Цена единицы младшего разряда указана для коэффициентов трансформации напряжения и тока равных 1.
2 Все физические величины индицируются с учетом введенных коэффициентов трансформации напряжения и тока. «
7 Испытательные выходы и цифровые входы
В счетчике функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться;
- для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
для формирования статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- для формирования сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени (только канал 0)
Лист 7 из 16
В счетчиках функционируют два цифровых входа, которые могут конфигурироваться:
- для управления режимом поверки А или В (только первый цифровой вход);
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
8 Журналы
Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал.
В журналах событий фиксируются времена начала/окончания следующих событий:
- время выключения/включения счетчика;
- время включения/выключения резервного источника питания;
- время выключения/включения фазы 1, фазы 2, фазы 3;
- время открытия/закрытия защитной крышки;
- время коррекции времени и даты;
- время коррекции тарифного расписания;
- время коррекции расписания праздничных дней;
- время коррекции списка перенесенных дней;
- время коррекции расписания утренних и вечерних максимумов мощности;
- время последнего программирования;
- дата и количество перепрограммированных параметров;
- дата и количество попыток несанкционированного доступа к данным;
- время сброса показаний (учтенной энергии);
' время инициализации первого, второго и третьего массива профиля мощности;
- время сброса максимумов мощности по первому, второму и третьему массиву профиля;
- время изменения состояния входов телесигнализации.
Все журналы событий имеют глубину хранения по 10 записей.
В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу:
- отклонения напряжений: фазных, межфазных, прямой последовательности;
- частоты сети;
коэффициентов несимметрии напряжения по нулевой и обратной
последовательностям;
- коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений.
Глубина хранения каждого журнала выхода за нормально допустимые границы 20 записей, за предельно допустимые границы -10 записей.
Лист 8 из 16
В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности прямого и обратного направления из первого, второго или третьего массива профиля мощности. Глубина хранения журнала по каждой мощности 10 записей.
В статусном журнале фиксируется время изменения и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 10 записей.
9 Устройство индикации
Счетчик имеет жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.
Счетчик в режиме индикации основных параметров позволяет отображать на индикаторе:
- учтенную активную и реактивную энергию прямого и обратного направления и четырехквадрантную реактивную энергию по каждому тарифу и сумме тарифов;
- энергию с учетом потерь в линии передачи и силовом трансформаторе;
- число импульсов от внешних датчиков по цифровому входу 1 и 2.
Все перечисленные выше данные сохраняются в архивах с возможностью просмотра на индикаторе:
- всего от сброса показаний (нарастающий итог);
- за текущий и предыдущий год;
- за текущий и предыдущий месяц;
- за текущие и предыдущие сутки.
Счетчик в режиме и индикации основных параметров, кроме перечисленных выше, отображает значения и время фиксации утренних и вечерних максимумов мощности по первому, второму и третьему массиву профиля мощности.
Счетчик в режиме индикации вспомогательных параметров позволяет отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 2
10 Интерфейсы связи
Счетчик СЭТ-4ТМ.02МВУ имеет два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптический интерфейс.
Счетчик поддерживает ModBus-подобный. СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность дистанционного управления функциями, программирования и перепрограммирования режимов и параметров и считывания параметров и данных измерений.
Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ».
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.
у.~ '
11
Условия эксплуатации
В нагрузок
части воздействия климатических факторов внешней среды и механических счетчик соответствует условиям группы 4 по ГОСТ 22261-94 для работы при
температуре окружающего воздуха от минус 40 до плюс 60 °C, относительной влажности до 90 % при температуре 30 °C и давлении от 70 до 106,7 кПа (от 537 до 800 мм рт.ст.).
Корпус счетчика по степени защиты от проникновения воды и посторонних предметов соответствуют степени IP51 по ГОСТ 14254-96.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 4
|
Наименование величины |
Значение |
|
Номинальный (максимальный) ток, А |
1 (2) или 5(10) (согласно таблице 2) |
|
Максимальный ток в течение 0,5 с, А |
20!мах |
|
Ток чувствительности, мА |
1 или 5 (0,0011ном) |
|
Номинальное значение напряжения, В |
Зх(57,7-115)7(100-200) или 3*(120-230)/(208-400) (согласно таблице 2) |
|
Диапазон рабочих напряжений счетчиков: - с ином = Зх(57,7-115)/(100-200)В - с ином = Зх(120-230)7(208-400) В |
от 0,8Uhom до 1,15Uhom 3x(46-132)/(80-230) В; 3* (96-265)7(166-460) В |
|
Номинальная частота сети, Гц |
50 |
|
Диапазон рабочих частот сети, Гц |
От 47,5 до 52,5 |
|
Класс точности при измерении в прямом и обратном направлении: - активной энергии - реактивной энергии |
0,5S по СТБ ГОСТ Р 52323-2007; 1,0 по СТБ ГОСТ Р 52425-2007 |
|
Пределы допускаемой основной относительной погрешности измерения, %: - активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 6Р - реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 6Q - полной мощности, 6S - напряжения (фазного, межфазного, прямой последовательности и их усредненных значений) - тока - частоты и ее усредненного значения - коэффициента активной мощности - мощности активных потерь - мощности реактивных потерь |
±0,5 при 0,051ном < I < 1макс, со&р=1; ±0,6 при 0,05!ном < I < 1макс, соэф=0,5; ±1,0 при 0,01 Ihom < I < 0,051ном, со&р=1; ±1,0 при 0,02!ном < I < 0,051ном, coscp=0,5; ±1,0 при 0,05!ном <. I <. (макс, coscp=0,25 ±1,0 при 0,051ном < I < 1макс, siryp=1; ±1,0 при 0,051ном < I < 1макс, sin<p=0,5; ±1,5 при 0,01 Ihom < I < 0,051ном, sin<p=1; ±1,5 при 0,021ном < I < 0,051ном, sin<p=0.5; +1,5 при 0,05(ном < I < 1макс sin<p=0,25; 8S = (аналогично реактивной мощности); 8и = ±0,4 в диапазоне рабочих напряжений; 8i = ±0,4 при Ihom < I < Imax; Г Г1 Y1 5i - ± 0,4±0,02 L I ix ) при 0,011ном < I < Ihom; +0,05 в диапазоне от 47,5 до 52,5 Гц; бкр = 6p+5s; 8рп = 26i + 2йи; z” 8Оп = 28i + 46u; Zz z' |
|
Продолжение таблицы 4 |
Описание типа средства измерений | |||||
|
Наименование величины |
Значение |
•> | ||||
|
- активной мощности с учетом потерь прямого и обратного направления - реактивной мощности с учетом потерь прямого и обратного направления |
Р Рп . ДР±Рп ~ ДР ‘ „ + ДРп ‘ ~ Р±РП Р±РП 5 -5 Q ,5 Q±Q" Q Q±Qn Qn Q±Q„ | |||||
|
Средний температурный коэффициент в диапазоне температур от минус 40 до плюс 60°С, %/К, при измерении: - активной энергии и мощности - реактивной энергии и мощности |
0,03 при 0,05Ihom < I < 1макс, cosq>=1; 0,05 при 0,05(ном < I < 1макс, cos<p=0,5 0,05 при 0,05Ihom < I < 1макс, sincp=1; 0,07 при 0,05Ihom < I < !макс, sin<p=0,5 | |||||
|
Пределы допускаемой дополнительной погрешности измерения частоты, напряжения и тока в диапазоне температур от минус 40 до плюс 60°С, % |
dta = 0,05бд(1 - tn), где йд - пределы допускаемой основной погрешности измеряемой величины, t - температура рабочих условий, tH - температура нормальных условий | |||||
|
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки |
±0,5 | |||||
|
Изменение точности хода часов во включенном состоянии в диапазоне рабочих температур от минус 40 до плюс 60°С, и в выключенном состоянии в диапазоне температур от минус 40 до плюс 70°С, с/°С /сутки, менее |
±0,1 | |||||
|
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА) |
Номинальное фазное напряжение счетчика | |||||
|
57,7 В |
115В |
120 В |
230 В | |||
|
0,8 (1,0) |
1,0 (1,5) |
1,0 (1,5) |
1,5 (2,5) | |||
|
Полная мощность, потребляемая каждой последовательной цепью, не более, ВА |
0,1 | |||||
|
Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 100 до 265 В, мА |
= 100 В |
« 265 В |
-100 В |
-265 В | ||
|
30 |
15 |
45 |
28 | |||
|
Начальный запуск счетчика, менее, с |
5 | |||||
|
Жидкокристаллический индикатор: - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии и коэффициентах трансформации равных 1, кВт ч (квар-ч) |
8; 0,01 | |||||
|
Тарификатор: - число тарифов - число тарифных зон в сутках - число типов дней - число сезонов |
8; 144 зоны с дискретом 10 минут; 8; 12 Лист 11 из 16 |
;А - | ||||
Продолжение таблицы 4
|
Наименование величины |
Значение | |||
|
Скорость обмена информацией, бит/с: - по оптическому порту; - по интерфейсу RS-485 |
9600; 38400, 19200, 9600, 4800, 2400, 1200, 600 | |||
|
Характеристики испытательных выходов: - число выходов - максимальное напряжение, В - максимальный ток, мА - выходное сопротивление |
4 изолированных конфигурируемых выхода; 24, в состоянии «разомкнуто»; 30, в состоянии «замкнуто»; > 50 кОм, в состоянии «разомкнуто»; < 200 Ом, в состоянии «замкнуто» | |||
|
Характеристики цифровых входов: - количество цифровых входов - напряжение присутствия сигнала - напряжение отсутствия сигнала |
2; от 4 до 24 В; от Одо 1,5 В | |||
|
Передаточное число, имп/(кВт*ч), имп/(квар-ч): режим испытательных выходов (А) режим испытательных выходов (В) режим испытательных выходов (С) |
□ном (57,7-115) В |
ином (120-230) В | ||
|
1ном=1 А |
1ном=5А |
1ном=1 А |
!ном=5А | |
|
25000 |
5000 |
6250 |
1250 | |
|
800000 |
160000 |
200000 |
40000 | |
|
12800000 |
2560000 |
3200000 |
640000 । | |
|
Помехоэмиссия |
по СТБ ЕН 55022-2006 для оборудования класса Б [ | |||
|
Помехоустойчивость: - к электростатическим разрядам - к наносекундным импульсным помехам - к микросекундным импульсным помехам большой энергии; - к радиочастотному электромагнитному полю; - к колебательным затухающим помехам; - к кондуктивным помехам |
по СТБ ГОСТ Р 52320-2007 СТБ МЭК 61000-4-2-2006; СТБ МЭК 61000-4-4-2006; СТБ МЭК 61000-4-5-2006; СТБ ГОСТ Р 51317.4.3-2001; СТБ ГОСТ Р 51317.4.12-2001; СТБ IEC 61000-4-6-2009 | |||
|
Защита информации |
два уровня доступа и аппаратная защита памяти метрологических коэффициентов | |||
|
Самодиагностика |
Циклическая, непрерывная | |||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - давление, кПа (мм. рт. ст.) |
группа 4 по ГОСТ 22261-94 от минус 40 до плюс 60; до 90 при 30 *0; от 70 до 106,7 (от 537 до 800) | |||
|
Межповерочный интервал, лет |
4 | |||
|
Гарантийный срок эксплуатации, месяцев |
36 | |||
|
Средняя наработка до отказа, час |
140000 | |||
|
Средний срок службы, лет |
30 | |||
|
Время восстановления, час |
2 | |||
|
Масса, кг |
1.6 ..... | |||
|
Габаритные размеры, мм i.......... ... ....... ......... |
330x170x80,2 J . .......... ... ..... .... | |||
Лист 12 из 16
Знак утверждения типа
Знак утверждения типа наносится на панели счетчика методом офсетной печати, на эксплуатационную документацию типографским способом.
Комплектность
|
Обозначение документа |
Наименование и условное обозначение |
Кол. |
|
Согласно таблице 2 |
Счетчик электрической энергии многофункциональный C3T-4TM.02MBY____(одно из исполнений) |
1 |
|
ПМ.ИЛГШ.411152.145ФО |
Формуляр |
1 |
|
ПМ.ИЛГШ.411152.145РЭ |
Руководство по эксплуатации |
1 |
|
ИЛГШ.411152.145РЭ1* |
Методика поверки |
1 |
|
ИЛГШ.00004-01** |
Программное обеспечение «Конфигуратор СЭТ-4ТМ», версия не ниже 14.11.07 |
1 |
|
Индивидуальная упаковка |
1 | |
|
доставляется по отдельному заказу организациям, проводящим поверку счетчиков. ^Поставляется по отдельному заказу для индивидуальной работы со счетчиком через интерфейс RS-485 или оптопорт. Примечание - Ремонтная документация разрабатывается и поставляется по отдельному договору с организациями, проводящими послегарантийный ремонт и поверку счетчиков. | ||
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ИЛГШ.411152.145ТУ «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Технические условия »
СТБ ГОСТ Р 52320-2007 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Счетчики электрической энергии».
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования».
СТБ ГОСТ Р 52323-2007 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
СТБ ГОСТ Р 52425-2007 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики реактивной энергии».
ИЛГШ.411152.145РЭ1 «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Приложение Д. Методика поверки»
1 Клеймо ОТК;
2 Клеймо поверителя
Рисунок 1 - Места нанесения клейм
Заключение
Счетчики электрической энергии многофункциональные C3T-4TM.02MBY соответствуют требованиям ИЛГШ.411152.145ТУ, СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52323-2007, СТБ ГОСТ Р 52425-2007, ГОСТ 12.2.091-2002.
Межповерочный интервал 4 года.
Государственные приемочные испытания проведены:
РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20,
210015, г. Витебск, телефон 42-68-04, факс 42-68-04.
Аттестат аккредитации №BY/112 02.6.0.003 от 10.06.2008
ОАО «Испытания и сертификация бытовой и промышленной продукции «БЕЛЛИС»
г.Минск, ул. Красная, 7
Аттестат аккредитации №BY/112.02.1.0.0001 от 23.10.2006
Другие Счетчики электроэнергии
