Счетчики электрической энергии однофазные электронные СЭЭО

Назначение

Счетчики электрической энергии однофазные электронные СЭЭО (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Область применения - промышленные предприятия, объекты коммунального хозяйства как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии

Описание

Принцип действия счетчика основан на перемножении входного сигнала тока и напряжения по методу широтно-импульсной модуляции с последующим преобразованием аналогового сигнала, пропорционального входной мощности, в частоту следования импульсов.

Частотный сигнал, пропорциональный мощности, с модуля преобразования поступает на модуль управления для цифровой обработки и учета потребленной энергии.

Счетчики также имеют в своем составе встроенные часы реального времени, позволяющие вести учет электроэнергии по тарифным зонам суток, телеметрический выход для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки.

Для организации интерфейсов счетчики имеют модули последовательного интерфейса RS-485 и оптического интерфейса.

Информация выводится на ЖК-индикатор.

Счетчики имеют модификации СЭЭО и СЭЭО1, отличающиеся конструкцией корпуса.

Структура условного обозначения счетчиков приведена на рисунке 1.

СЭЭОХ - X - X - X ТУ BY 190860607.001-2009

Базовый и максимальный ток: 5 (60) А

5 (100) А

Номинальное напряжение: 230 В

Класс точности по СТБ ГОСТ Р 52322: 1

В корпусе с габаритными размерами 208x134x55 мм: пробел

В корпусе с габаритными размерами 166x130x38,9 мм: 1

Рисунок 1 - Схема обозначения модификаций счетчиков

Рисунок 1 - Схема обозначения модификаций счетчиков

Внешний вид счетчиков приведен на рисунках 2 и 3.

Схема пломбирования счетчиков для защиты от несанкционированного доступа к элементам регулировки с указанием места навесных пломб с оттиском знака поверки и наклейки с штампом ОТК изготовителя, а также нанесения знака поверки в виде клейма-наклейки, приведена в Приложении А к описанию типа.

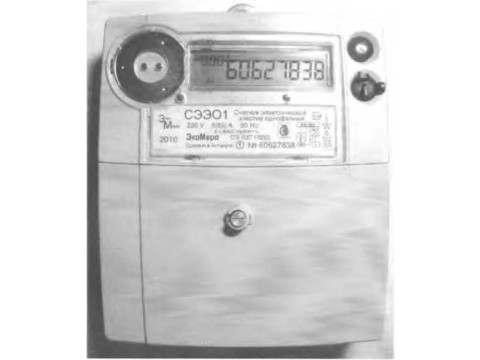

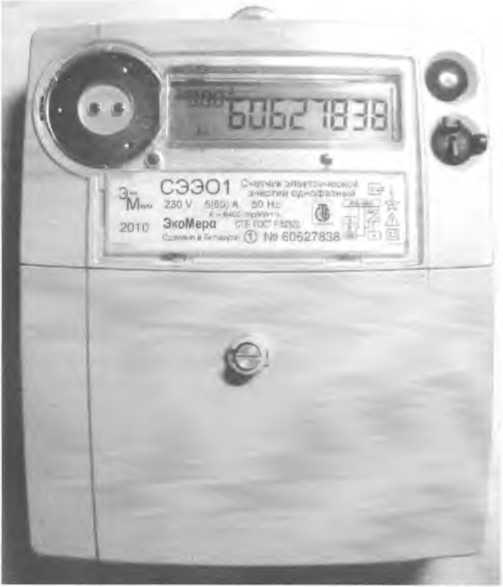

Рисунок 2 - Внешний вид счетчиков СЭЭО1

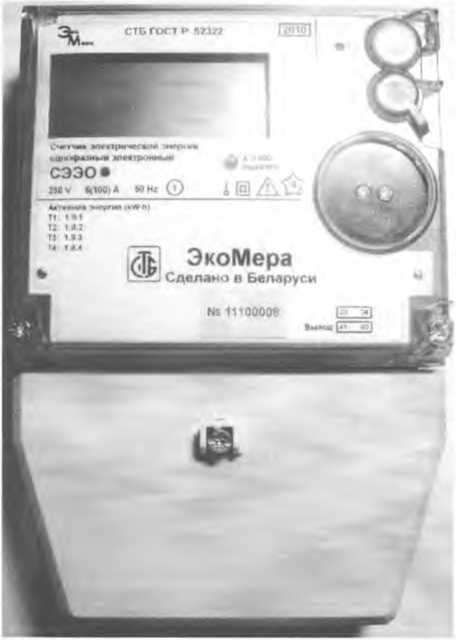

Рисунок 3 - Внешний вид счетчиков СЭЭО

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по СТБ ГОСТ Р 52322-2007 Номинальное напряжение (ГНОмин), В Установленный рабочий диапазон напряжений Предельный рабочий диапазон напряжений Частота сети, Гц

Базовый ток (ГД А

Максимальный ток (1макс), А

для модификации СЭЭО для модификации СЭЭО1 Стартовый ток при ГН0Мин и cos<j>=l Суточный ход встроенных часов в нормальных условиях, с/сут, не более

Изменение суточного хода встроенных часов, с/сут, не более на каждый 1°С в диапазоне температур

- от минус 30 °C до плюс 50 °C

- от плюс 50 °C до плюс 55 °C Активная потребляемая мощность для цепи напряжения, Вт, не более

Полная потребляемая мощность для цепи напряжения, В А, не более

Полная потребляемая мощность для цепи тока, В-А, не более

Испытательные выходы

Значение постоянной счетчика, имп./кВт-ч

для модификации СЭЭО

для модификации СЭЭО1

Напряжение импульсного выхода в состоянии "разомкнуто", В, не более

Ток импульсного выхода в состоянии "замкнуто", мА, не менее

Сопротивление импульсного выхода, кОм, в состоянии:                     "замкнуто", не более

"разомкнуто", не менее Цифровой интерфейс

Скорость обмена по цифровому и оптическому интерфейсам, бит/с

для модификации СЭЭО для модификации СЭЭО1 Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.091-2002 Количество тарифов Количество тарифных зон

для модификации СЭЭО для модификации СЭЭО1 Максимальный интервал тарифной зоны, ч

1 230 ОТ 0,9 ДО 1,1 Гном от 0,8 до 1,15 ГНом 50 ± 1

5

100

60 0,0041б

± 1,0

0,15

0,5

1,0

2,0

0,1 импульсный выход оптоэлектронный выход

500 (по индикатору функционирования),

250 (по испытательному выходу)

6400 (индикатору функционирования), 6400 (по испытательному выходу)

24

30

0,200

50 RS-485

2400

1200

II от 1 до 4

8

Дискретность установки интервала тарифной зоны, мин               для модификации СЭЭО

для модификации СЭЭО1

Время хранения информации и при отключении питания

Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее

Защита от несанкционированного перепрограммирования счетчика

Степень защиты оболочки по ГОСТ 14254-96 модификации СЭЭО модификации СЭЭО1

Установленный рабочий диапазон температур, 0 С Предельный рабочий диапазон температур, 0 С Относительная влажность в рабочих условиях, % Предельный диапазон температур хранения и транспортирования, ° С

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее Габаритные размеры, мм, не более

модификации СЭЭО

модификации СЭЭО1

Масса, кг, не более

модификации СЭЭО модификации СЭЭО1

30

15

в течение срока службы счетчика

10 программная (пароли)

IP 51, категория 2

IP 55, категория 2

от минус 30 до плюс 55

от минус 30 до плюс 55

до 95 при температуре 35 °C

от минус 40 до плюс 70

30

140000

208x134x55

166x130x38,9

1,0

0,55

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на переднюю панель счетчика - методом сеткографии, офсетной печати или другим способом, обеспечивающим сохранность в течение всего срока службы.

Комплектность

Комплект поставки счетчика соответствует таблице 3.

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 190860607.001-2009" Счетчики электрической энергии однофазные электронные СЭЭО". СТБ ГОСТ Р 52320-2007 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии"

СТБ ГОСТ Р 52322-2007 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2"; ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

МРБ МП. 1906 -2011 "Счетчики электрической энергии однофазные электронные СЭЭО. Методика поверки".

Заключение

Счетчики электрической энергии однофазные электронные СЭЭО соответствуют требованиям ТУ BY 190860607.001-2009, СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52322-2007, ГОСТ 22261-94.

Межповерочный интервал - не более 96 мес (при применении в сфере законодательной метрологии).
