Приборы показывающие цифровые серии MCR
| Номер в ГРСИ РФ: | РБ 03 13 1847 10 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Phoenix Contact GmbH & Co. KG", Германия |
Приборы показывающие цифровые серии MCR (далее приборы) предназначены для измерения аналоговых сигналов напряжения и силы постоянного тока, сигналов термопреобразователей сопротивления, сигналов термопар, частоты и отображения измерительной информации в визуальной форме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1847 10 |
| Наименование | Приборы показывающие цифровые серии MCR |
| Год регистрации | 2010 |
| Номер сертификата | 6508 |
| Дата регистрации | 2010-07-01 |
| Срок действия | 2015-07-01 |
| Получатель сертификата | фирма "PHOENIX CONTACT GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "PHOENIX CONTACT GmbH & Co. KG"
Адрес: 32823, Blomberg
Контакты: +49/5235/3-00 / +49/5235/3-4 12 00
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1242-2003 |
Поверители
Скачать
|
Описание типа РБ 03 13 1847 10 [2010-01-01]
rb-03-13-1847-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1847 10 [2012-10-22]
rb-03-13-1847-10_2012-10-22.pdf
|
Скачать |
Описание типа
Назначение
Приборы показывающие цифровые серии MCR (далее приборы) предназначены для измерения аналоговых сигналов напряжения и силы постоянного тока, сигналов термопреобразователей сопротивления, сигналов термопар, частоты и отображения измерительной информации в визуальной форме.
Приборы применяются в составе систем регулирования, контроля и управления различными технологическими процессами и могут быть использованы в различных областях хозяйственной деятельности.
Описание
Принцип действия приборов основан на преобразовании входного сигнала с помощью аналого-цифрового преобразователя интегрирующего типа с последующим отображением результата измерения на цифровом табло.
Конструктивно приборы состоят из корпуса, крышки и лицевой панели, на которой находятся кнопки управления и цифровое табло. Клеммы для внешнего подключения расположены на задней панели прибора.
Приборы могут использоваться автономно либо монтироваться как щитовые. Для достижения в щитовом варианте регламентируемой степени защиты IP65 в комплект поставки входит специальная уплотнительная прокладка.
Приборы показывающие цифровые серии MCR выпускаются в различных исполнениях отличающихся напряжением питания, конструктивным исполнением, типом первичных преобразователей, а так же типом встроенных выходных устройств. ____
Место нанесения знака поверки приведено в приложении к описанию типа.

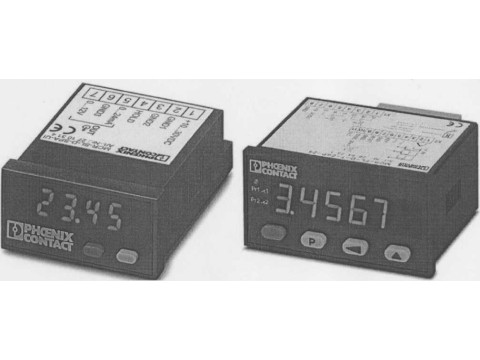

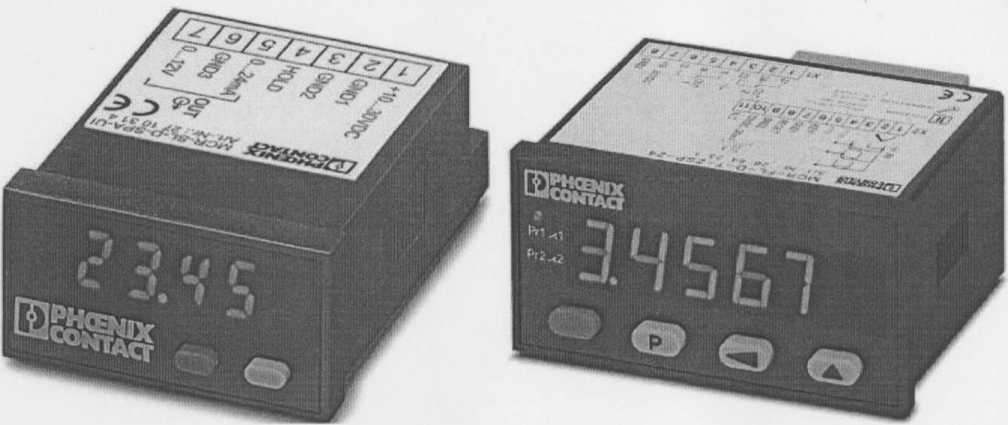

Внешний вид приборов представлен на рисунке 1. [г'[
Рисунок 1 - Внешний вид приборов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-5.
Таблица 1 - Прибор MCR-SL-D-U-I
|
Наименование характеристики |
Значение |
|
Диапазон измерения напряжения постоянного тока, В |
от 0 до 10 |
|
Диапазоны измерения силы постоянного тока, мА |
от 0 до 20, от 4 до 20 |
|
Пределы допускаемой основной погрешности |
± (0,10 % ДИ + 1 ед. мл. разр.) |
|
Номинальное входное сопротивление: - по току, Ом - по напряжению, МОм |
70 1 |
|
Напряжение питания, В |
от 10 до 30 |
|
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха |
от минус 10 °C до плюс 50 °C до 80 % при температуре 25 °C |
|
Диапазон температур транспортирования и хранения |
от минус 25 °C до плюс 70 °C |
|
Примечание - ДИ - диапазон измерения | |
Таблица 2 - Прибор MCR-SL-D-FIT
|
Наименование характеристики |
Значение |
|
Диапазон измерения частоты |
от 0 до 60 кГц |
|
Пределы допускаемой основной приведенной погрешности, % ДИ |
±0,1 |
|
Номинальное входное сопротивление, кОм |
10 |
|
Напряжение питания, В |
от 10 до 30 |
|
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха |
от минус 20 °C до плюс 65 °C до 80 % при температуре 25 °C |
|
Диапазон температур транспортирования и хранения |
от минус 25 °C до плюс 70 °C |
|
Примечание - ДИ - диапазон измерения ____ | |
[Голдарственный реестр]
Дли документов,
Таблица 3 - Прибор MCR-SL-D-SPA-UI
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжение постоянного тока, В |
от 0 до 12 |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 0 до 24 |
|
Пределы допускаемой основной приведенной погрешности, % ДИ |
±0,2 |
|
Пределы допускаемой дополнительной погрешности при изменении окружающей среды на 1 °C от нормальных условий (20 ± 5) °C при температуре условий эксплуатации, % |
±0,02 |
|
Напряжение питания, В |
от 10 до 30 |
|
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха |
от минус 20 °C до плюс 65 °C до 80 % при температуре 25 °C |
|
Диапазон температур транспортирования и хранения |
от минус 25 °C до плюс 85 °C |
|
Примечание - ДИ - диапазон измерения | |
Таблица 4 - Приборы MCR-FL-D-U-I-2SP-24, MCR-FL-D-U-I-2SP-230
|
Наименование характеристики |
Значение |
|
Диапазоны измерения напряжения постоянного тока, В |
от 0 до 10, от минус 10 до плюс 10 |
|
Диапазоны измерения силы постоянного тока, мА |
от 0 до 20, от 4 до 20 |
|
Пределы допускаемой основной погрешности |
± (0,10 % ДИ ± 1 ед. мл. разр.) |
|
Номинальное входное сопротивление: - по току, Ом - по напряжению, Мом |
50 1 |
|
Напряжение питания, В MCR-FL-D-U-I-2SP-24 MCR-FL-D-U-I-2SP-230 |
от 10 до 30 от 90 до 260 |
|
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха |
от минус 10 °C до плюс 50 °C до 80 % при температуре 25 °C |
|
Диапазон температур транспортирования и хранения |
от минус 25 °C до плюс 70 °C |
|
Примечание - ДИ - диапазон измерения | |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной погрешности измерения напряжения постоянного тока |
± (0,10 % ДИ + 1 ед. мл. разр.) |
|
Пределы допускаемой основной абсолютной погрешности, °C - для термоэлектрического преобразователя В - для термоэлектрического преобразователя Е - для термоэлектрического преобразователя J - для термоэлектрического преобразователя К - для термоэлектрического преобразователя N - для термоэлектрического преобразователя R - для термоэлектрического преобразователя S - для термоэлектрического преобразователя Т - для термопреобразователя сопротивления Pt 100 - для термопреобразователя сопротивления Pt 1000 |
± 1,5 ±0,5 ±0,5 ± 0,5 ±0,5 ± 1,0 ± 1,0 ±0,5 ± 1,0 ± 1,0 |
|
Пределы допускаемой основной абсолютной погрешности измерения сопротивления, Ом - для диапазона измерения от 0 до 400 Ом - для диапазона измерения от 0 до 4000 Ом |
±0,2 ±2,0 |
|
Номинальное входное сопротивление по каналу измерения напряжения, МОм |
2 |
|
Напряжение питания, В MCR-FL-D-T-2SP-24 MCR-FL-D-T-2SP-230 |
от 10 до 30 от 90 до 260 |
|
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха |
от минус 10 °C до плюс 50 °C до 80 % при температуре 25 °C |
|
Диапазон температур транспортирования и хранения |
от минус 25 °C до плюс 70 °C |
|
Примечание - ДИ - диапазон измерения | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки преобразователей в соответствии с технической документацией фирмы "PHOENIX CONTACT GmbH & Со. KG", Германия.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "PHOENIX CONTACT GmbH & Со. KG", Германия.
ГОСТ 12997-84 "Изделия ГСП, Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1242-2003 "Приборы показывающие цифровые серии MCR".
Заключение
Приборы показывающие цифровые серии MCR соответствуют технической документации фирмы "PHOENIX CONTACT GmbH & Со. KG", Германия, ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев, для приборов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
