Счетчики электрической энергии трехфазные индукционные И699

Назначение

Счетчики электрической энергии трехфазные индукционные И699 (далее-счетчики) предназначены для измерения потребления активной энергии в трехфазных четырехпроводных цепях переменного тока по одному (однотарифные), двум, трем или четырем тарифам (многотарифные) . Счетчики предназначены для работы в закрытых помещениях при температуре от минус 20 до плюс 40° С и относительной влажности воздуха 80 % при температуре 25° С.

Счетчики СА4-И699, СА4-И699Д, СА4-И699М - непосредственного включения, СА4У-И699, СА4У-И699Д, СА4У-И699М - через любые трансформаторы тока.

Счетчики - СА4-И699, СА4У-И699 - однотарифные, СА4-И699Д, СА4У-И699Д - однотарифные с импульсным (телеметрическим) выходом, СА4-И699М, СА4У-И699М - многотарифные.

Область применения счетчиков - измерение активноД-.дщектрической Л. -ч/рх

энергии на обьектах промышленности и в быту.

Исполнения счетчиков соответствуют таблице 1.

Таблица 1

Описание

Счетчики представляют собой интегрирующие измерительные приборы индукционной системы.

Механизм счетчиков, расположенный в прямоугольном цоколе, монтируется на раме и закрывается кожухом, изготовленным из фенопласта.

Измерительный механизм счетчиков состоит из вращающего элемента, подвижной системы, тормозного узла, Подпятника, подшипника и счетного механизма барабанного типа.

В счетчиках СА4-И699Д, СА4У-И699Д внутри корпуса встроено устройство формирования импульсов (УФИ), которое преобразует число оборотов диска в количество импульсов и обеспечивает формирование импульсов по двум гальванически развязанным выходам.

В счетчиках СА4-И699М, СА4У-И699М внутри корпуса вст^ен:р^\

импульсов, анализ, с учетом реального времени и календаря, запоминание и индикацию рассчитанных параметров.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Класс точности по ГОСТ 6570-96 - 2,0.

2 Номинальное линейное напряжение - 380 В.

3 Номинальный и максимальный ток в соответствии с таблицей 1

4 Потребляемая мощность(активная и полная)в каждой цепи напряжения счетчиков при номинальном напряжении и частоте не превышает 1.5 Вт и 6,0 ВА соответственно.

5 Потребляемая полная мощность в каждой токовой цепи счетчиков при номинальных токе и частоте не превышает 0,6 ВА(для счетчиков с номинальным током нагрузки 50 А - 2,0 ВА)

6 Для счетчиков СА4-И699М, СА4У-И699М:

- количество тарифных зон - 6;

- количество тарифов - 4;

- суточный ход часов не более ± 1 с в нормальных условиях эксплуатации и не более ± 3 с в рабочих условиях прменения (при введении автоматической суточной коррекции);

- срок хранения информации (автономность работы) модуля тарифов, при отключении от системы питания, не менее 8 лет.

7 Масса, не более 3,7 кг.

8 Габаритные размеры :

- СА4-И699М, СА4У-И699М - (282x173x131) мм;

- СА4-И699, СА4У-И699, СА4-И699Д, СА4У-И699Д -(282x173x127) мм;

- CA4-J4699, СА4-И699Д с номинальным током 50 А -(294x173x127) мм.

9 Средний срок службы не менее:

- СА4-И699, СА4У-И699, СА4-И699Д, СА4У-И699Д - 32 лет;

- СА4-И699М, СА4У-И699М - 24 лет.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на щитке счетчика методом офсетной печати или другим способом, не ухудшающим качества, и на паспорт.

Комплектность

В комплект поставки входят: счетчик электрической энергии, крышка зажимной коробки, руководство по эксплуатации, коробка упаковочная .

Допускается групповая потребительская тара без индивидуальных упаковочных коробок.

По отдельному договору поставляются: инструкция по програми-рованию ОТИБ. 411119.02614, методика поверки многотарифных счетчиков МП.БР 006-99,методика поверки счетчиков с импульсным ( телеметрическим) выходом МП.БР 012-2001

Поверка

Осуществляется согласно:

- ГОСТ 8.2-59-77 "ГС14. Счетчики электрические активной и реактивной энергии индукционные. Методы и средства поверки.” - для счетчиков CA4-I4699, СА4У-14699;

- МП.БР 006-99 "Счетчик электрической энергии трехфазный индукционный многотарифный СА4-И699М. Методика поверки” - для счетчиков

СА4-И699М, СА4У-И699М.

-МП.БР 012-2001 "Счетчики электрической энергии с импульсным

(телеметрическим) выходом. Методика поверки" - для СА4-И699Д,

СА4У-И699Д.

Межповерочный интервал - 4 года.

Поверка производится на установке для регулировки и поверки счетчиков электрической энергии ЦУ-6800 или других установках, прошедших метрологическую поверку в установленном порядке.

МОРМАТИВНЫЕ ДОКУМЕНТЫ

ГОСТ 6570-96 "Счетчики электрической активной и реактивной энергии индукционные.Общие технические условия"

ТУ РБ 07514363.042-99 "Счетчики электрической энергии трехфазные индукционные И699. Технические условия".

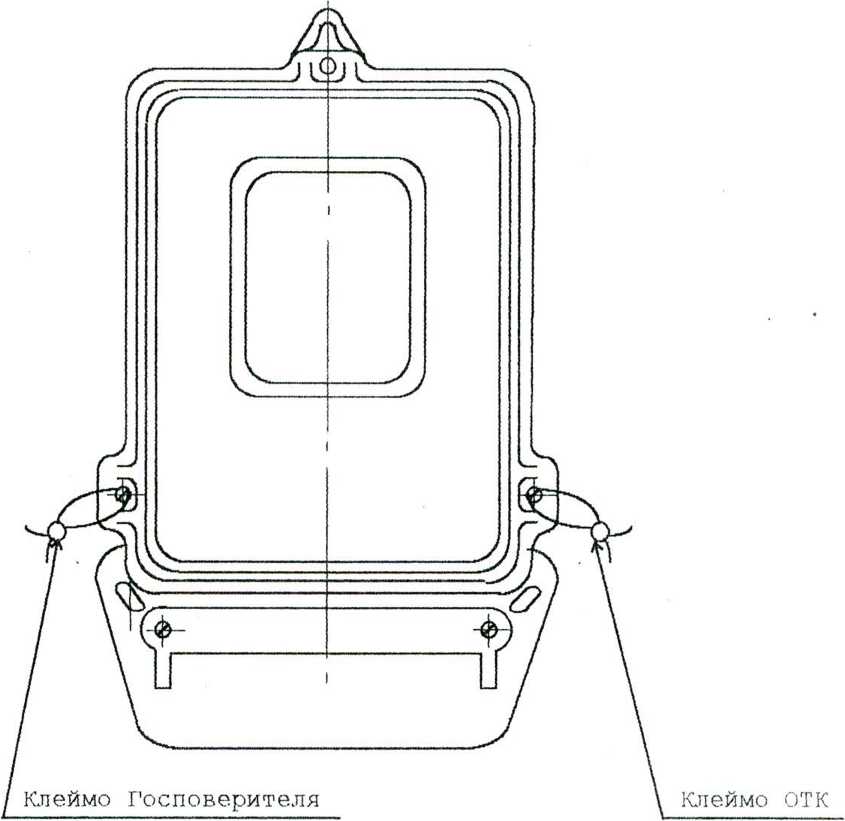

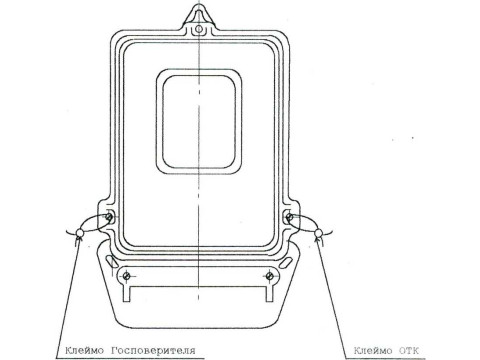

Me с т о клейме ни я

Заключение

Счетчики электрической энергии трехфазные индукционные И699 требованиям, распространяющихся на них нормативно-технических документов, соответствуют.
