Многотарифные электронные счетчики электрической энергии классов точности 1,0; 2,0 . ДЕЛЬТА, предназначены для учета активной и реактивной энергии в одно и трехфазных цепях переменного тока в одно и многотарифных режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 0997 99
Наименование	Счетчики электрической энергии многотарифные ДЕЛЬТА
Год регистрации	1999
Номер сертификата	2716
Дата регистрации	2004-01-27
Срок действия	2004-04-01
Получатель сертификата	ООО "Эльстер Метроника", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

ООО "Эльстер Метроника"

Адрес: 1-й проезд Перова Поля, д.9, стр.3, 111141, г. Москва

Контакты: +7 (495) 730-02-85, 730-02-83 / metronica.to@elster.com

Поверка

Межповерочный интервал / Периодичность поверки	96 мес.
Методика поверки	Поверка проводится по методике поверки, утвержденной ВНИИМ им. Д.И.Менделеева, Россия

Поверители

Скачать

Описание типа РБ 03 13 0997 99 [1997-01-01]

rb-03-13-0997-99_1997-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Поверка Нормативные документы Заключение

Назначение

Описание

Счетчик ДЕЛЬТА состоит из первичных измерительных преобразователей напряжения и тока, специализированной СБИС измерения, быстродействующего микроконтроллера, обрабатывающего цифровые сигналы для интегрирования измеренных величин, хранения и отображения необходимой информации. Измеряемые величины и другие требуемые данные отображаются на жидкокристаллическом индикаторе, предназначенном для работы в широком температурном диапазоне.

Питание счетчика обеспечивается от входных сигналов напряжения.

Все индикаторы и контрольные параметры вынесены на жидкокристаллический индикатор (ЖКИ). Измерение тока и напряжения силовых цепей осуществляется с помощью высоколинейных трансформаторов тока (ТТ) с улучшенными характеристиками и резистивных схем масштабирования напряжения. Далее определяемые величины вычисляются путем умножения измеренных напряжений и токов с помощью специализированной большой интегральной схемы (СБИС).

Микропроцессорное исполнение счетчика делает его программируемым, что позволяет использовать счетчик с широким набором разнообразных функций, в том числе, и в режиме многотарифности.

Программируемая конфигурация счетчика и микропрограммное обеспечение позволяет использовать различные варианты счетчика ДЕЛЬТА для измерения как активной так и реактивной энергии. Переключение тарифов производится с помощью внешнего устройства, подачей напряжения на реле переключения тарифов. Кнопка “SCROLL” (Вспомогательный режим дисплея) находящаяся под верхней крышкой счетчика позволяет изменить режим отображения на дисплее измеряемых и вспомагательных величин.

С помощью кнопок SET и SCROLL в счетчики трансформаторного включения можно ввести коэффициент трансформации для расчета энергии по первичной стороне.

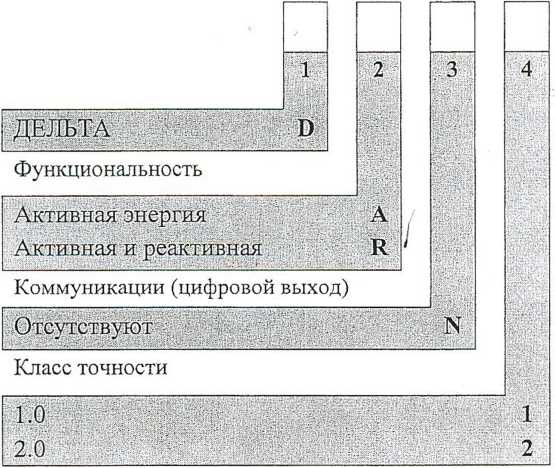

Функциональные исполнения счетчика (модификации) имеют условное обозначение на щитке и в паспорте счетчика конкретной модификации в виде буквенно-цифровой комбинации, приведенной ниже и определяемой при заказе счетчика:

Напряжение | подключение

значению

3x230/400 V i ТТ

3x400 V | ТТ 3x57/100 V | TH, ТТ

3x100 V | TH, ТТ 3x230/400 V I прямое

3x400 V | прямое

230 V | ТТ

230 V | прямое

Примечание: В связи с постоянным развитием и модернизацией счетчика возможны дополнения к условному обо

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики счетчиков Дельта приведены ниже в таблице.

Величина	Значение . - . .. • .
Класс точности В зависимости от модификации	1.0; 2.0
Номинальные напряжения, В Рабочий диапазон напряжений, % от номинального	3x230/400 3x57/100 3x400 3x100 230 от-20 до +15
Номинальный ток (максимальный ток), А Трансформаторное включение Прямое включение	1 / 1-5(6) 5(65)
Чувствительность, мА Трансформаторное включение Класс 1.0 Класс 2.0 Прямое включение Класс 2.0	2 4 25
Частота, Гц	50
Потребляемая мощность, ВА По цепи напряжения По цепи тока	< 4 (2Вт/фазу) < 0.2 ВА/фазу
Рабочий диапазон температур, °C	-40 -ь +55
Частота импульсного выхода, имп/кВт ч В зависимости от модификации	от 100 до 5000
Длительность импульса, мс	100±1 или по заказу
Цена единицы одного разряда на дисплее младшего старшего	от 0,1 кВтч до 1 МВтч (Мварч) от ЮЗ МВтч до 107 МВтч (Мварч)
Количество тарифов	от 1 до 4
Переключение тарифов Управляющее напряжение Ток потребления, мА	от внешнего тарификатора 574-230 В 3
Количество разрядов ЖКИ	7
Средняя наработка на отказ, часов, не менее	80000
Срок службы, лет , не менее	30
Габариты, мм	122,5x100x65
Масса, кг	0,5

Счетчик ДЕЛЬТА имеет возможность тестирования правильности подключения. В этом режиме проверяется:

чередование фаз напряжения

уровни фазных напряжений и их присутствие

направление тока в в фазах частота

В случае обнаружения ошибки на дисплей выдается предупреждение "ERROR".

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика и на титульный лист паспорта.

Комплектность

В комплект поставки счетчика входит следующее: j ,

1. /Счетчик. ; '

2. Паспорт.

3. Инструкция по монтажу.

4. Упаковочная коробка.

5. Руководство по эксплуатации (допускается поставляеть 1 экз. на партию счетчиков от 10 и более штук).

б. Методика поверки (по требованию заказчика).

Поверка

Поверка производится по методике.поверки “Счетчики электрической энергии многотарифные ДЕЛЬТА” с помощью установок ЦУ 6800 для счетчиков классов точности 1,0 и 2,0. Межповерочный интервал 8 лет.
