Счетчики электроэнергии многофункциональные типа ЕвроАЛЬФА

Назначение

Многофункциональные электронные счетчики электрической энергии классов точности 0,2S; 0,5S; 1,0; 2,0 типа ЕвроАЛЬФА (ЕА), предназначены для учета активной и реактивной энергии в цепях переменного тока в одно- и многотарифных режимах, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Описание

Счетчики ЕвроАЛЬФА состоят из первичных измерительных преобразователей напряжения и тока, специализированной БИС измерения, быстродействующего микроконтроллера, обрабатывающего цифровые сигналы для интегрирования измеренных величин, хранения и отображения программируемых потребителем параметров и другой необходимой информации. Измеряемые величины и режимы работы счетчиков отображаются на жидкокристаллическом индикаторе, предназначенном для работы в широком температурном диапазоне.

Питание счетчика обеспечивается от входных сигналов напряжения.

Преобразование тока и напряжения силовых цепей осуществляется с помощью высоколинейных трансформаторов тока (ТТ) . и резистивных схем масштабирования напряжения. Далее все определяемые величины вычисляются с помощью специализированной БИС. Эта БИС содержит программируемый цифровой сигнальный процессор (ЦСП) со встроенными аналого-цифровыми преобразователями (АЦП).

Регистрирующая часть счетчика ЕА содержит процессор, который обеспечивает большие функциональные возможности при минимальном количестве внешних электронных элементов. Микропроцессорное исполнение счетчика делает его программируемым, что позволяет использовать счетчик с широким набором разнообразных функций.

Оптический порт, расположенный на корпусе счетчика, позволяет с помощью оптической считывающей головки осуществлять обмен информацией между счетчиком и компьютером.

Программируемая конфигурация счетчика и микропрограммное обеспечение позволяет использовать различные варианты счетчика ЕА для измерения как активной так и реактивной и полной энергии. Программирование и считывание показаний счетчика ЕА обеспечивается использованием системной программы АББ ALPHAPLUS, поставляемой по требованию заказчика.

Расширение функциональных возможностей счетчика ЕвроАЛЬФА обеспечивается установкой дополнительных плат.

Кнопка “Alt” (Вспомагательный режим дисплея) находящаяся на верхней крышке счетчика позволяет изменить режим отображения на дисплее измеряемых и вспомагательных величин.

Модификации счетчиков ЕА02 и ЕА05 измеряют следующие вспомогательные величины:

• ток пофазно

• напряжение пофазно

• частота (измеряется по фазе А)

• угол между током и напряжением каждой фазы

• углы фазных напряжений по отношению к напряжению фазы А

• углы фазных токов по отношению к напряжению фазы А

• коэффициент мощности пофазно и суммарно по трем фазам

• мощность активная пофазно и суммарная по трем фазам

• мощность реактивная пофазно и суммарная по трем фазам

• мощность полная пофазно и суммарная по трем фазам

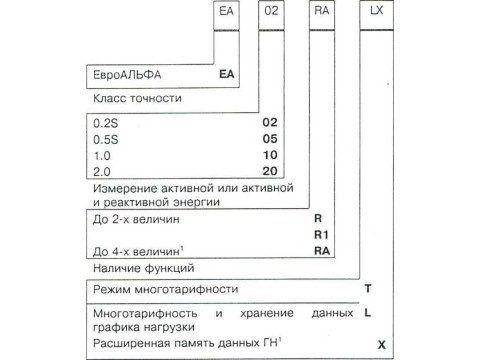

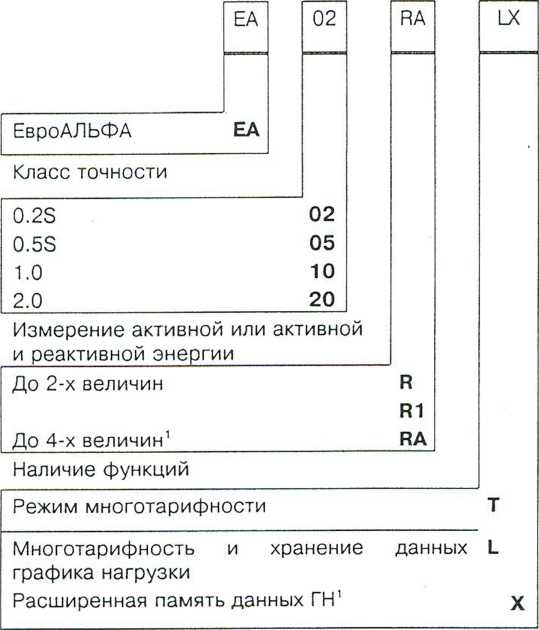

Функциональные исполнения счетчика, определяемые режимом программирования микропроцессора имеют условное обозначение на щитке и в паспорте счетчика конкретной модификации в виде буквенно-цифровой комбинации, приведенной ниже и определяемой при заказе счетчика:

Телеметрические выходы

Плата с одним полупроводниковым реле               Р1

Плата с двумя группами по 2 полупроводниковых реле Р2

Плата с тремя полупроводниковыми реле              РЗ

Плата с двумя группами по 4 полупроводниковых реле Р4

Цифровые интерфейсы

ИРПС «токовая петля»

RS-485

Модемный RS-232

RS-232 (активный)S1

Реле

Управления нагрузкой

Переключения тарифов других счетчиков

Число элементов (тип линии)

N

F

3

4

Двухэлементный счетчик (3-х проводная линия)

Трехэлементный счетчик (4-х проводная линия)

Примечание: В связи с постоянным развитием и модернизацией счетчика возможны дополнения к условному обозначению.

’ RA, LX - только для счетчиков модификаций ЕА02 и ЕА05

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Расчет пределов относительной погрешности по средней мощности производится по следующей формуле: 5т=8е+100%/(Ке-Т-Р)+0,05%/Р,

где 5е - предел погрешности по энергии; Т - время усреднения (1/60 4-1 час);

Р - средняя мощность на счетчике (кВт)

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика и на титульный лист паспорта.

Комплектность

В комплект поставки счетчика входит следующее:

1. Счетчик

2. Паспорт

3. Инструкция по монтажу

4. Упаковочная коробка

5. Руководство по эксплуатации (на партию из 10 шт.)

6. Методика поверки (по требованию)

Поверка

Поверка производится по методике поверки «Многофункциональный микропроцессорный счетчик электрической энергии типа ЕвроАЛЬФА (ЕА). Методика поверки», утвержденной ВНИИМ им. Менделеева в феврале 1998 г., с помощью установок МК6800, МК 6801 для счетчиков классов точности 0,2 и 0,5 и установок ЦУ 6800 для счетчиков классов точности 1,0 и 2,0. Межповерочный интервал - 8 лет.

Нормативные документы

ГОСТ 30206-94 (МЭК 687) Статические счетчики Ватт-часов активной энергии переменного тока (классы точности 0,2S или 0,5S).

ГОСТ 30207-94 (МЭК 1036) Статические счетчики Ватт-часов активной энергии переменного тока (классы точности 1 или 2).

ГОСТ 26035-83 Счетчики электрической энергии переменного тока электронные (в части реактивной энергии).

ГОСТ 22261-82 Средства измерений электрических и магнитных величин

ТУ 4228-002-29056091-97 Многофункциональный счетчик электрической энергии типа ЕвроАЛЬФА (ЕА). Технические условия.

МЭК 1038 Переключатели по времени для тарификации и управления нагрузкой.

Заключение

Счетчики электроэнергии многофункциональные типа ЕвроАЛЬФА соответствуют требованиям ГОСТ 30206-94; ГОСТ 30207-94; ГОСТ 22261-94; ГОСТ 26035-83 и техническим условиям 4228-002-29056091-97.
