Анализаторы вибрации SKF Microlog CMXA c акселерометрами CMSS2xxx, CMSS7xx
| Номер в ГРСИ РФ: | РБ 03 12 6441 17 |
|---|---|
| Раздел: | Средства измерений акустических величин [12] |
| Категория: | Акселерометры |
| Производитель / заявитель: | "SKF Condition Monitoring Livingston", Великобритания |
|
Описание типа РБ 03 12 6441 17 [2018-03-03]
rb-03-12-6441-17_2018-03-03.pdf
|
Скачать |
Анализаторы вибрации SKF Microlog СМХА с акселерометрами CMSS2xxx, CMSS7xx (далее - анализаторы) предназначены для измерения виброускорения, виброскорости, огибающей виброускорения, виброперемещения, частоты вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 12 6441 17 |
| Наименование | Анализаторы вибрации SKF Microlog CMXA c акселерометрами CMSS2xxx, CMSS7xx |
| Год регистрации | 2017 |
| Номер сертификата | 11430 |
| Дата регистрации | 2017-11-28 |
| Срок действия | 2022-11-28 |
| Получатель сертификата | фирма "SKF Condition Monitoring Livingston", Соединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
фирма "SKF Condition Monitoring Livingston"
Адрес: 2 Michaelson Square, Kirkton Campus, Livingston, Scotland, EH54 7DP
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 18073-88. |
Поверители
Скачать
|
Описание типа РБ 03 12 6441 17 [2018-03-03]
rb-03-12-6441-17_2018-03-03.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы вибрации SKF Microlog СМХА с акселерометрами CMSS2xxx, CMSS7xx (далее - анализаторы) предназначены для измерения виброускорения, виброскорости, огибающей виброускорения, виброперемещения, частоты вращения.
Область применения - применяются в различных областях промышленности.
Описание
Анализаторы представляют собой четырехканальные приборы, на вход которых подается постоянное или переменное напряжение, поступающее от вибропреобразователей, а также датчиков температуры, давления и числа оборотов.
Анализаторы используются для измерения общего уровня вибрации, спектрального анализа сигнала вибрации (виброперемещение, виброскорость, виброускорение, огибающая виброускорения) и измерения амплитуды и частоты спектральных составляющих. Анализаторы позволяют проводить маршрутный и внемаршрутный анализ вибрации, ударные испытания и вести регистрацию данных. Для получения спектра используется быстрое преобразование Фурье. Анализаторы поставляются с специализированным программным обеспечением SKF.
Анализаторы работают совместно с акселерометрами CMSS2xxx, CMSS7xx, принцип действия которых основан на преобразовании виброускорения в пропорциональный электрический сигнал.
Анализаторы могут быть изготовлены в следующих исполнениях: SKF Microlog СМХА70, SKF Microlog СМХА75, SKF Microlog CMXA80, отличающихся конструкцией и функциональными возможностями.
Внешний вид анализаторов представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А к описанию типа.
б)
а)
в)

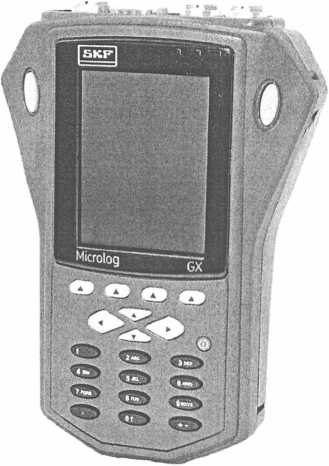

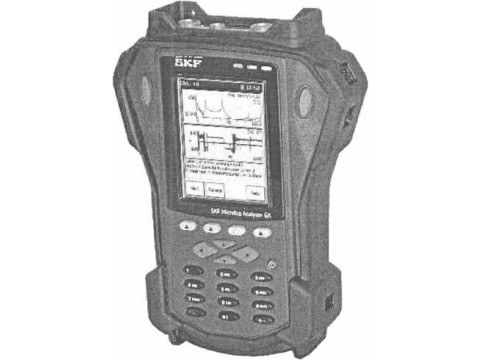

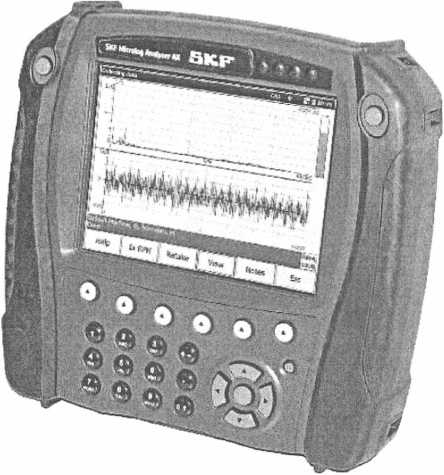

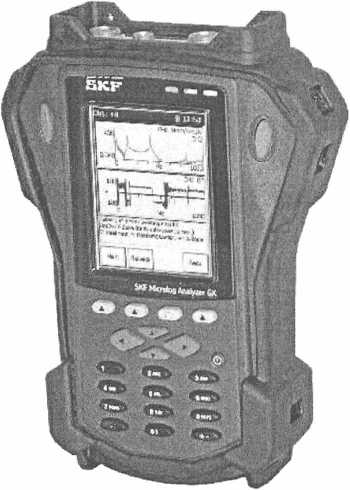

Рисунок 1 - Внешний вид анализаторов
( а) - анализатор вибрации SKF Microlog СМХА75; б) - анализатор вибрации SKF Microlog СМХА80; в) - анализатор вибрации SKF Microlog СМХА70)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений амплитуд виброускорения на базовой частоте (160 Гц), м/с2 |
от 0,5 до 100 (среднеквадратическое значение) |
|
Количество каналов обработки информации - анализатор вибрации SKF Microlog СМХА80 - анализатор вибрации SKF Microlog СМХА75 - анализатор вибрации SKF Microlog СМХА70 |
4 4 2 |
|
Диапазон измерений амплитуд виброскорости (на базовой частоте (80 Гц), мм/с |
от 0,1 до 200 (среднеквадратическое значение) |
|
Диапазон измерений амплитуд виброперемещения на базовой частоте 45 Гц (ПИК-ПИК), мкм |
от 5 до 2500 |
|
Пределы допускаемой относительной погрешности в рабочих диапазонах амплитуд при измерении виброускорения, виброскорости, виброперемещения на базовых частотах, % - виброускорения - виброскорости - виброперемещения |
±5 ±5 ±10 |
|
Рабочий диапазон частот при измерении виброускорения, Гц |
от 7 до 4000 |
|
Рабочий диапазон частот при измерении виброскорости, Гц |
от 10 до 2000 |
|
Рабочий диапазон частот при измерении виброперемещения, Гц |
от 5 до 200 |
|
Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении виброускорения (неравномерность АЧХ) - в диапазоне частот от 7 до 2000 Гц, % -в диапазоне частот от 2000 до 4000 Гц, дБ |
±10 ±3 |
|
Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении виброскорости (неравномерность АЧХ), % |
±10 |
|
Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении виброперемещения (неравномерность АЧХ), % |
±10 |
|
Диапазон температур окружающего воздуха при эксплуатации,°C |
от минус 10 до плюс 40 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C - анализатор вибрации SKF Microlog СМХА80 - анализатор вибрации SKF Microlog СМХА75 - анализатор вибрации SKF Microlog СМХА70 |
от минус 20 до плюс 40 от минус 20 до плюс 40 от минус 20,деьедюс 60 |
,С'
[г осишрственный реестр] сроете измерении I
\ Республики Беларусь / \ Для документов/
Окончание таблицы 1
|
1 |
2 |
|
Масса, кг, не более - анализатор вибрации SKF Microlog СМХА80 - анализатор вибрации SKF Microlog СМХА75 - анализатор вибрации SKF Microlog СМХА70 |
1,54 0,715 0,715 |
|
Габаритные размеры (высотахдлинахширина), мм, не более - анализатор вибрации SKF Microlog СМХА80 - анализатор вибрации SKF Microlog СМХА75 - анализатор вибрации SKF Microlog СМХА70 |
220x220x71 186x134x52 186x134x52 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель анализаторов и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- Анализатор вибрации;
- акселлерометры CMSS 2ххх, 7хх;
- кабель USB;
- блок питания;
- ударопрочный кейс для переноски;
- спиральные кабели для датчика;
- магнитные площадки для акселерометра;
- ремни плечевые и кистевые;
- карта расширения памяти SD.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «SKF Condition Monitoring Livingston», Соединенное Королевство Великобритании и Северной Ирландии
МИ 1873-88 «Методические указания. Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Заключение
Анализаторы вибрации SKF Microlog СМХА с акселерометрами CMSS2xxx, CMSS7xx соответствуют требованиям документации фирмы изготовителя, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ТС N RU fl-US.AH3O.B.O4411 от 06.05.2015, действителен до 05.05.2018).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
у P^jwww БагеРУву
