Акселерометр PZEHT № VJR-10526В
| Номер в ГРСИ РФ: | РБ 03 16 9286 22 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Акселерометры |
| Производитель / заявитель: | "Sensonics Ltd", Великобритания |
|
Описание типа РБ 03 16 9286 22 [2022-11-30]
rb-03-16-9286-22_2022-11-30.pdf
|
Скачать |
Область применения - различные отрасли промышленности, где необходимо измерение виброускорения контролируемого объекта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 9286 22 |
| Наименование | Акселерометр PZEHT № VJR-10526В |
| Год регистрации | 2022 |
| Номер сертификата | 15737 |
| Дата регистрации | 2022-11-30 |
| Срок действия | - |
| Получатель сертификата | ОАО «Нафтан», г. Новополоцк, Витебская обл., Республика Беларусь |
Производитель / Заявитель
фирма "Sensonics Ltd"
Адрес: Northbridgc Rode Bcrkhamsted Herts HP4 1EF
Контакты: Тел.: 144 (0)1442 876833 Факс: ( 44 (0)1442 876477 E-mail: sales@sensonics.co.uk
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МП.ВТ 341-2022 «СОЕИ РБ. Акселерометры PZEHT. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 16 9286 22 [2022-11-30]
rb-03-16-9286-22_2022-11-30.pdf
|
Скачать |
Описание типа
Назначение
Область применения - различные отрасли промышленности, где необходимо измерение виброускорения контролируемого объекта.
Описание: принцип действия акселерометра основан на преобразовании механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта.
Акселерометр состоит из датчика в металлическом корпусе, в который встроены пьезоэлементы, и жесткого кабеля, подсоединенного к усилителю. Вибрации контролируемого объекта передаются через корпус датчика на пьезоэлементы и на выходе усилителя формируется электрический сигнал, пропорциональный вибро-ускорению.
Фотография общего вида средства измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: обязательные метрологические требования представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений среднеквадратического значения виброускорения на базовой частоте (80 Гц), м/с2 |
от 0 до 210 |
|
Номинальное значение коэффициента преобразования, мВ/(м/с2) |
10,2 |
|
Пределы допускаемого относительного отклонения коэффициента преобразования от номинального значения, % |
±5 |
|
Рабочий диапазон частот, Гц |
от 5 до 5000 |
|
Неравномерность амплитудно-частотной характеристики, дБ |
от минус 3 до плюс 3 |
|
Нелинейность амплитудной характеристики (на частоте 80 Гц), % |
от минус 3 до плюс 3 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, представлены в таблице 2.
Таблица 2__
|
Наименование характеристики |
Зи а че 11 и е хара ктеристи к и |
|
Диапазон напряжения питания постоянного тока, В |
от 18 до 28 |
|
Габаритные размеры, ДхШхВ, мм, не более: - датчик - усилитель |
40x40x40 100x24x24 |
|
Диапазон температур окружающего воздуха при эксплуатации. °C: - для да тчика - для усилителя |
от минус 55 до плюс 450 от минус 30 до плюс 120 |
|
Масса, г, не более |
___________950___________ |
Комплектность
|
Наименование |
Количес।во |
|
Акселерометр PZEHT |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки МП.ВТ.341-2022 |
_______________1 экз.________________ |
Место нанесения знака утверждения типа средств измерений: знак утверждения । ина наносится на титульный лист паспорта.
Поверка осуществляется по Ml 1.ВТ.341-2022 «Акселерометры PZEHT. Ме тодика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к ишу средств измерений:
техническая документация производителя.
методику поверки:
Ml 1.ВТ.341-2022 «Акселерометры PZEHT. Методика поверки»
Перечень средств поверки:
- поверочная виброустановка DVC-500, 2-го разряда;
- вольтметр универсальный В7-72;
- частотомер Ф5043;
- вольтметр Э545;
- прибор измерительный ПИ-002/1.
1Гримечание: допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: -
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/илп технической документации производителя: акселерометр PZEHT № VJR- 10526В соответствует требованиям технической документации производителя с учетом технического задания.
Про из во дитель средства измерений:
Фирма: «Sensonics Ltd», Соединенное Королевство Великобритании
Адрес: Northbridge Road Berkhamsted Herts. HP4 1EF United Kingdom
Тел.:+44 (0)1442 876833
Факс:+44 (0)1442 876477
Web-сайт: www.sensonics.co.uk
Уполномоченное юридическое лицо, проводившее испытания средств измере-11 ий/метрологичсскую экспертизу единичного экземпляра средств измерений: Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)
Адрес: ул. Б. Хмельницкого, 20, 210015, г. Витебск
Телефон/факс: (0212) 48-04-19
E-mail: info@vcsms.by
Приложение: 1. Фотография общего вида средства измерений па 1 листе;
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Заместитель директора - главный метролог РУП «Витебский ЦСМС»
ПРИЛОЖЕНИЕ 1 (обязательное)

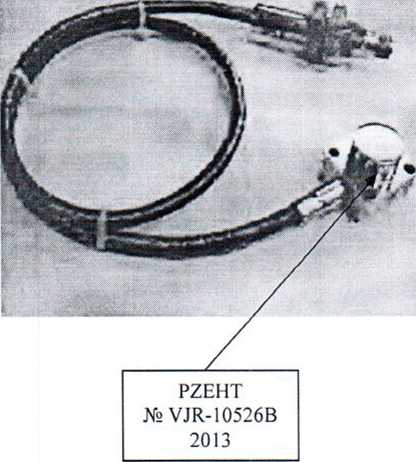

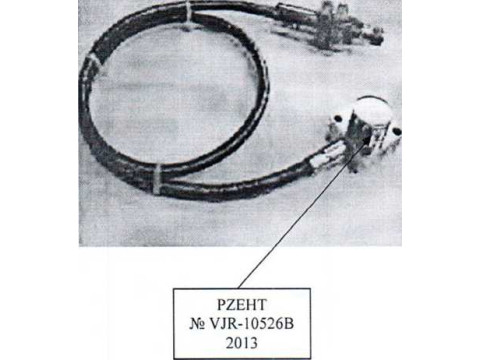

Рисунок 1.1 - Фотография общего вида акселерометра PZEHT № VJR-10526В
ПРИЛОЖЕНИЕ 2 (обязательное)
Место для нанесения знака поверки
Рисунок 2.1 — Схема (рисунок) с указанием места для нанесения знака поверки
