Анализаторы звука и вибрации АШВ-004

Назначение

Анализаторы звука и вибрации АШВ-004 (далее - приборы) предназначены для измерения и спектрального анализа среднеквадратичных, эквивалентных и пиковых уровней звука, корректированных уровней виброускорения, а также октавных и третьоктавных уровней звукового давления и виброускорения.

Приборы применяются для саигигиенической оценки уровней звука и виброускорения на производстве, в жилых и общественных зданиях, определения акустических и вибрационных характеристик механизмов и машин, диагностики состояния промышленного оборудования, научных исследований и испытаний.

Описание

Анализаторы звука и вибрации АШВ-004 представляют собой малогабаритные переносные измерительные приборы.

Приборы работают в двух режимах: в режиме шумомера (далее - шумомеры) и в режиме виброметра (далее - виброметры).

Принцип работы шумомера основан на преобразовании поступающих на микрофон звуковых сигналов в пропорциональные электрические сигналы с последующим масштабированием, аналогово-цифровым преобразованием и математической обработкой в зависимости от вычисляемых параметров звука, выводом результатов расчета на индикатор прибора. Принцип работы виброметра основан на преобразовании поступающих на вибропреобразователь механических колебаний в пропорциональные электрическш^ддачнады с последующим масштабированием, аналогово-цифровым преобразованием и ма^е^Фт ицеской обработкой в зависимости от вычисляемых параметров вибрации, выводом резуйъ^аюв^р'асчеЧ’ал на индикатор прибора.                                                       ,1      ,11

Приборы имеют следующие исполнения: АШВ-004, АШВ-004/1, АШВ-004/2. отличающиеся друг от друга комплектом поставки.

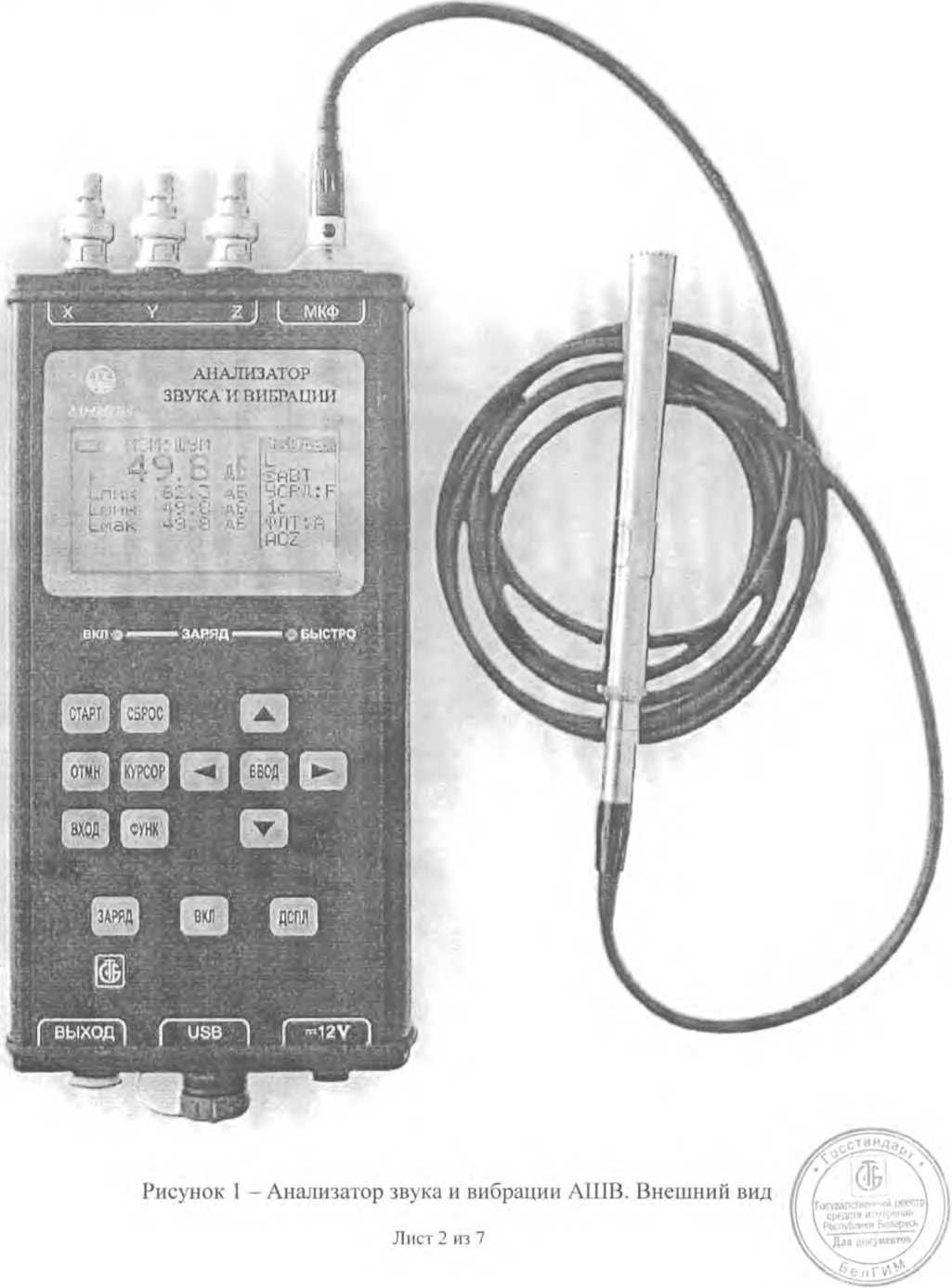

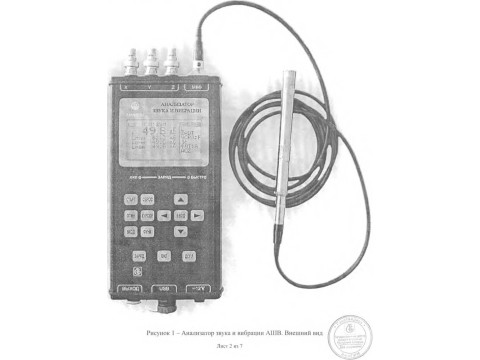

Внешний вид приборов представлен на рисунке 1.

Схема пломбирования приборов от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и оп иска клейма ОТК приведена в приложении А. рисунок А. 1.

Схема с указанием нанесения знака поверки в виде клейма-наклейки приведена в приложении А. рисунок А.2.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений уровней звука и звукового давления для частотных характеристик:

А - от 24 до 136 дБ;

С - от 26 до 136 дБ;

Z - от 35 до 136 дБ.

Диапазон измерений уровней виброускорения с вибропреобразователем, имеющим осевую чувствительность 10 мВ/g для частотных характеристик:

W-Bxy - от 86 до 180 дБ;

W-Bz - от 80 до 180 дБ;

Н-А - от 80 до 180 дБ;

Лин - от 80 до 180 дБ.

Диапазон измерений уровней виброускорения с вибропреобразователем, имеющим осевую чувствительность 100 мВ/g для частотных характеристик:

W-Bxy - от 70 до 170 дБ;

W-Bz - от 70 до 170 дБ;

Н-А - от 70 до 170 дБ;

Лин - от 70 до 170 дБ.

Приборы имеют четыре поддиапазона измерений с номинальными значениями:

130, 110, 90, 70 дБ - для измерения уровней звука и звукового давления;

180, 170, 150, 130 дБ - для измерения уровней виброускорения с вибропреобразователем, имеющим осевую чувствительность 10 мВ/g;

170, 150, 130, ПО дБ - для измерения уровней виброускорения с вибропреобразователем, имеющим осевую чувствительность 100 мВ/g.

Максимальные и минимальные значения измеряемых величин на каждом поддиапазоне

измерения шумомера указаны в таблице 1.

Таблица 1

Примечания

1 Указанные диапазоны измерения на каждом поддиапазоне определены для сигналов с коэффициентом амплитуды V2 и микрофонного капсюля с чувствительностью 50 мВ/Па.

2 LE* - минимальное значение LE определено на временном отрезке 1 с.

Максимальные и минимальные значения измеряемых величин на каждом поддиапазоне измерения для обоих вибропреобразователей указаны в таблицах 2 и 3.

Таблица 2

Таблица 3

Основная погрешность градуировки шумомера по свободному звуковому полю в нормальных условиях (температура (20±5) °C) при опорном направлении падения звуковой волны с опорной частотой 1000 Гц и опорным уровнем 94 дБ после установления рабочего режима 2 мин не более ±0,7 дБ.

Основная погрешность градуировки виброметра в нормальных условиях, (относительная влажность от 50 % до 80 %, атмосферное давление от 84 до 106 кПа) в опорном диапазоне после установления рабочего режима 2 мин не более ±0,5 дБ.

Шумомеры обеспечивают измерение средних по времени (эквивалетных неприрывных) уровней звука и звукового давления в соответствие с IEC 61672-1:2002, класс 1.

Неравномерность амплитудно-частотных характеристик А, С, Z шумомеров 1 класса в диапазоне частот от 20 до 12500 Гц относительно 1000 Гц не более +3,0; -6,0 дБ при максимальной расширенной неопределенности измерений от 0,4 до 1 дБ

Неравномерность амплитудно-частотной характеристики LIN виброметров с электрическими эквивалентами вибропреобразователей в диапазоне частот от 10 до 1250 Гц не более ±0,3 дБ.

Временные характеристики усреднения:

- для шумомера F, S, I, Пик, L (линейное усреднение) по ГОСТ 17187-81 и IEC 61672-1: 2002;

- для виброметров 1 с, 5 с, 10 с, L (линейное усреднение).

Цифровые октавные и третьоктавные фильтры с номинальными средними геометрическими частотами от 31,5 до 8000 Гц и от 20 до 12500 Гц, соответственно, в режиме шумомер; от 4 до 1000 Гц и от 2 до 1250 Гц, соответственно, в режиме виброметр класса 1 по IEC 61260: 1995.

Узкополосный частотный анализ БПФ в режимах шумомер и виброметр с количеством спектральных линий не менее 240, взвешивающими окнами Хеннинга и прямоугольным.

Рабочие условия применения:

от минус 10 до плюс 40;

90 при 25 °C;

от 84 до 106,7 (от 630 до 800);

- температура окружающего воздуха, °C - относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.) Масса прибора не более 1,8 кг.

Габаритные размеры устройства измерительного не более 260x110x36 мм.

Корпус приборов соответствует степени защиты оболочки IP40 по ГОСТ 14254-96.

Приборы предназначены для работы от сети переменного тока напряжением от 207 до 253 В, частотой (50±1) Гц или от встроенной аккумуляторной батареи с напряжением от 5,6

до 7,2 В.

в ПЭВМ типа PC АТ по

Приборы обеспечивают передачу-прием информации стандартному интерфейсу USB.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора методом офсетной печати и на титульные листы эксплуатационной документации типографским методом.

Комплектность

Приборы поставляется в комплекте, приведенном в таблице 4.

Таблица 4

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100039847.091-2010 "Анализаторы звука и вибрации АШВ-004. Технические условия».

ГОСТ 17187-81 "Шумомеры. Общие технические требования и методы испытаний".

ГОСТ 12.1.012-90 "Вибрационная безопасность. Общие требования".

IEC 61260: 1995 "Электроакустика - Фильтры октавного диапазона и фракционнооктавного диапазона".

IEC 61672-1: 2002 "Электроакустика. Шумомеры. Часть I. Технические требования".

МРБ МП. 1918-2009 "Анализатор звука и вибрации АШВ-004. Методика поверки

Заключение

Анализаторы звука и вибрации АШВ-004 соответствуют требованиям ТУ BY 100039847.091-2010, IEC 61260: 1995, IEC 61672-1: 2002, ГОСТ 12.1.012-90, ГОСТ 17187-81.

Межповерочный интервал - не более 12 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел.334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
