Рефлектометры оптические ВЛ-7

Назначение

Рефлектометры оптические ВЛ-7 (далее - рефлектометры) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.

Примечание - под неоднородностью понимается соединение двух оптических волокон или изгиб оптического волокна.

Рефлектометры могут применяться при производстве оптических волокон (ОВ) и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.

Описание

Принцип действия рефлектометров основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по волоконному световоду мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптической линии связи.

Управление работой рефлектометра, отображение и хранение результатов измерения осуществляется:

- с помощью кнопок, с отображением измеренной информации на встроенном черно-белом дисплее и хранением до 125 рефлектограмм;

- с помощью персонального компьютера, связь с которым осуществляется через порт USB с помощью соединительного кабеля, поставляемого в комплекте с рефлектометром.

Рефлектометры выпускают в модификациях, отличающихся значением длины волны и динамическим диапазоном, представленных в таблице 1.

Схема с указанием места нанесения знака поверки приведена в Приложении к описанию

типа.

Внешний вид рефлектометра представлен на рисунке 1.

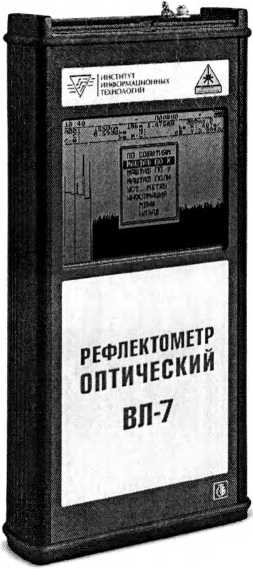

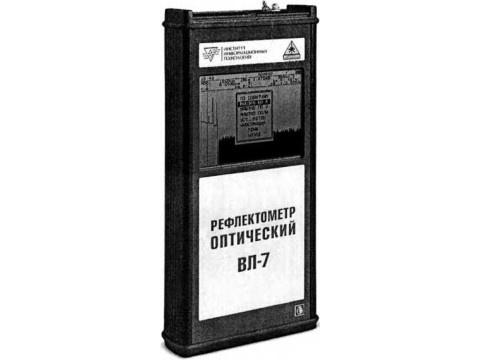

Рисунок 1. Внешний вид рефлектометра

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина волны источника оптического излучения рефлектометра, тип измеряемого ОВ указаны в таблице 1.

Таблица 1

Длительность зондирующих импульсов приведена в таблице 2. Таблица 2

Диапазоны измерения расстояний указаны в таблице 3. Таблица 3

Рефлектометр для одномодового ОВ

5. 10. 20. 40. 80. 120

Рк,'.

Пределы допускаемой абсолютной погрешности измерения расстояния в нормальных условиях:

AZ. = ±(W/ + 6?A + 3-10~5-L),m

где dl = 0,5 - допустимое значение начального сдвига, м;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определеямое установленным диапазоном расстояния, м (dL может принимать значения 0,32; 0,64; 1,3; 2,5; 5,1 и 7,6 м);

L - измеряемое расстояние, м.

Пределы допускаемой абсолютной погрешности измерения расстояний в рабочих условиях: ДА = ±(dl + dL + 5’10 ■ Z>), м

где dl - 0,5 - допустимое значение начального сдвига, м;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определеямое установленным диапазоном расстояния, м;

L - измеряемое расстояние, м.

Значения динамического диапазона измерения затухания рефлектометров для одномодовых ОВ с динамическим диапазоном первого уровня, приведены в таблице 4. таблица 4

Значения динамического диапазона измерения затухания рефлектометров для одномодовых ОВ с динамическим диапазоном второго уровня, приведены в таблице 5.

Таблица 5

Значения динамического диапазона измерения затухания рефлектометров для многомодовых ОВ с динамическим диапазоном первого уровня, приведены в таблице 6.

Таблица 6

Допускается снижение значений динамического диапазона измерения затухакияДЖТ !

Пределы допускаемой основной абсолютной погрешности при измерениях затухания: ± (0,05 а) дБ,

где а - измеряемое затухание, дБ.

Минимальная дискретность отсчета при измерениях затухания 0,001 дБ.

Величина мертвой зоны по затуханию и мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ указаны в таблице 7.

Таблица 7                                                                      _____

Питание рефлектометра осуществляется:

- от четырех аккумуляторов типа АА с суммарным напряжением (4,8±0,4) В;

- от сети переменного тока напряжением (230±23) В, частотой (50,0±0,4) Гц через блок питания FW75550/12, входящий в комплект поставки.

Мощность, потребляемая от сети переменного тока (230±23) В и частотой (50,0±0,4) Гц, не более 20 Вт.

Ток, потребляемый от четырех аккумуляторов типа АА, не более 0,4 А.

Время непрерывной работы при работе от блока питания, не менее 8 часов.

Время непрерывной работы при работе от аккумуляторов, не менее 6 часов.

Габаритные размеры рефлектометра, не более 220x111x36 мм.

Масса рефлектометра, не более 1,0 кг.

Знак утверждения типа

Знак Утверждения типа наносят на переднюю панель рефлектометра методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки рефлектометров указан в таблице 8. Таблица 8
