Приборы для определения светопропускания автомобильных стекол CL 176 RS
| Номер в ГРСИ РФ: | РБ 03 11 2569 05 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | "ZEPWN", Польша |
Приборы для измерения светопропускания автомобильных стекл CL 176 (в дальнейшем - приборы) предназначены для измерения коэффициента светопропускания обзорных стекл автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2569 05 |
| Наименование | Приборы для определения светопропускания автомобильных стекол CL 176 RS |
| Год регистрации | 2005 |
| Номер сертификата | 5129 |
| Дата регистрации | 2008-02-26 |
| Срок действия | 2010-06-30 |
| Получатель сертификата | фирма "ZEPWN", Польша (PL) |
Производитель / Заявитель
фирма "ZEPWN"
Адрес: 05-270 Marki, ul. Kollataja 8
Контакты: (22)-7812169, (22)-7712411 // zepwn@zepwn.com.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1486-2005 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 11 2569 05 [2005-01-01]
rb-03-11-2569-05_2005-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2569 05 [2008-08-28]
rb-03-11-2569-05_2008-08-28.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения светопропускания автомобильных стекл CL 176 (в дальнейшем - приборы) предназначены для измерения коэффициента светопропускания обзорных стекл автомобилей.
Область применения: диагностические станции и пункты технического контроля при проведении технического осмотра механических транспортных средств в соответствии с ГОСТ 25478-91, ГОСТ 27902-88 и ГОСТ 5727-88.
Описание
Принцип действия приборов основан на измерении отношения величины светового потока, прошедшего через автомобильное стекло к полному световому потоку.
Приборы состоят из осветителя, измерительной головки и измерительного блока.
Осветитель оснащен источником света, оптической системой и проводом со штырем для подключения к измерительному блоку. Источником света является специальная гологеновая лампа мощностью 5 Вт и цветовой температурой 285б±50 К.
Измерительная головка содержит оптическую систему, детектор и провод со шнуром для подключения к измерительному блоку.
Измерительный блок содержит аналого-цифровой преобразователь, микропроцессор, ЖКИ дисплей, клавиатуру и пакет батареек.
При проведении измерений осветитель и измерительная головка соосно закрепляются магнитными фиксаторами по разные стороны автомобильного стекла. Результат измерения светопропускания отображается на жидкокристаллическом дисплее измерительного блока.
В приборах предусмотрена возможность для подключения принтера и разъем "RS 232" для подключения компьютера.
Место нанесения государственного поверительного клейма-наклейки указано в приложении А.

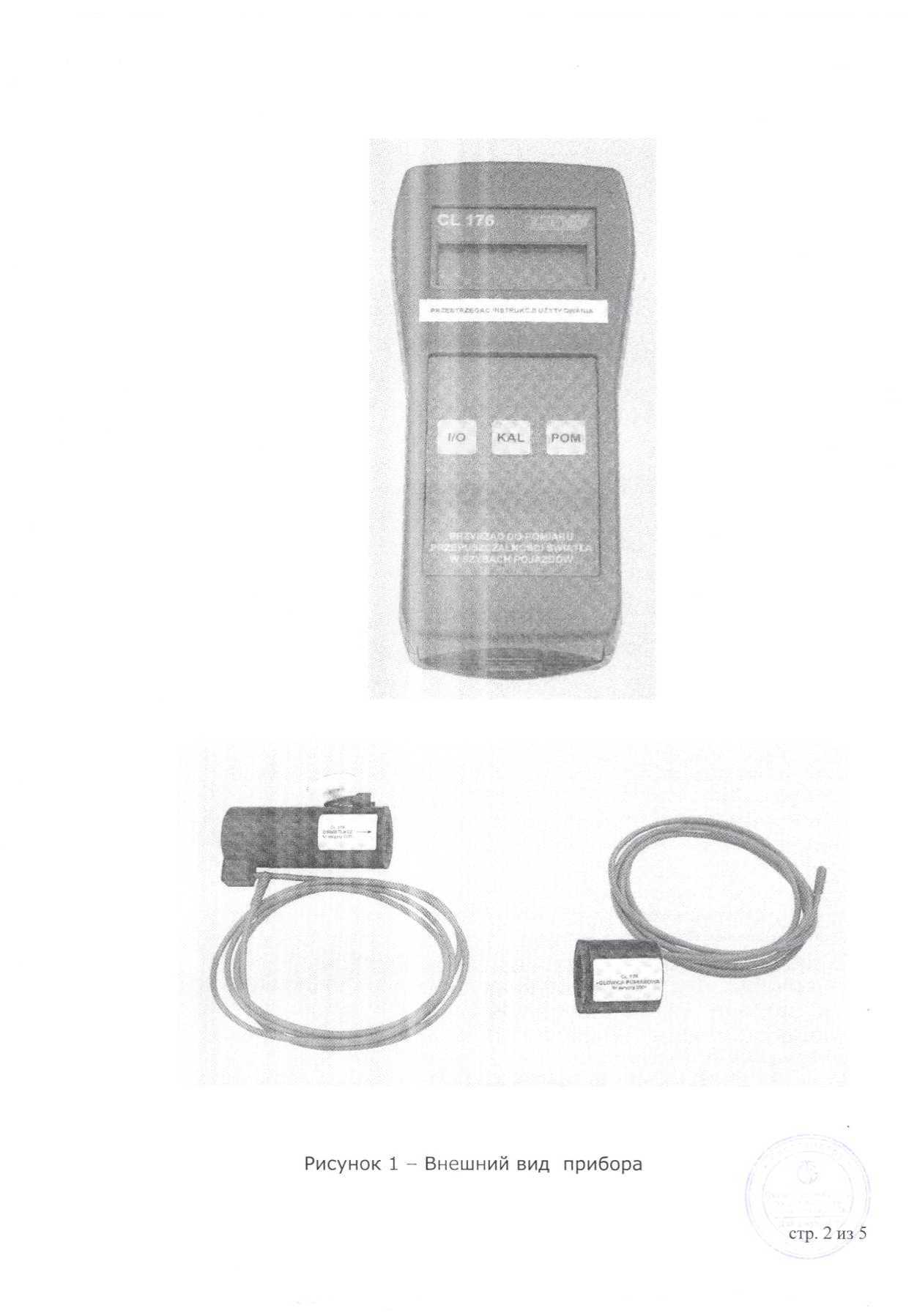

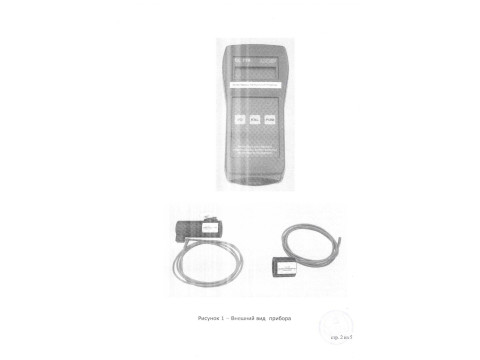

Внешний вид приборов представлен на рисунке 1.
i/o e
KAL
POM
стр.2 из 5
Рисунок 1 - Внешний вид
прибора
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИ |
Е ХАРАКТЕРИСТИКИ |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения коэффициента светопропускания, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения при максимальной несоосности между осветителем и измерительной головкой 2 мм, %: от 70 до 75 %; в остальном диапазоне |
±1 ±2 |
|
Максимальная толщина измеряемых стекол, мм |
10 |
|
Цена единицы наименьшего разряда индикации, % |
0,1 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C; - относительная влажность, % |
от 5 до 40; 70 |
|
Напряжение питания постоянного тока, В |
От 6 до 8,5 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP40 |
|
Масса прибора, г, не более: - осветитель; - измерительная головка; - измерительный блок |
410 255 420 |
|
Габаритные размеры, мм, не более: - осветитель; - измерительная головка; - измерительный блок |
050x130 050x55 183x84x55 |
|
Средний срок службы, лет, не менее |
8 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приборов соответствует указанному в таблице 3
Таблица 3
|
Наименование |
Количество |
|
Прибор CL 176 |
1 |
|
Зарядное устройство |
1 |
|
Контрольный образец |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ.МП 1486-2005 |
1 |
|
Упаковка |
1 |
стр. 4 из 5
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "ZEPWN", Польша. Методика поверки МРБ.МП1486-2005 «Приборы для измерения светопро-пускания автомобильных стекл CL 176».
Заключение
Приборы для измерения светопропускания автомобильных стекл С1_ 176 соответствуют требованиям технической документации фирмы-изготовителя "ZEPWN", Польша.
Межповерочный интервал- 1 год.
Научно-исследовательский испытательный центр БелГИМ г.Минск, Старовиленский тракт, 93, тел.234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
