Тепловизор testo 890-2 № 03524297

Назначение

Область применения: различные области промышленности, коммунальное хозяйство, медицина и др.

Описание: тепловизор является оптикоэлектронным измерительным прибором, принцип действия которого основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта.

Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на сенсорном ЖК-дисплее.

'Гермограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы при ее обработке, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения тепловизоров.

В тепловизорах предусмотрена возможность установки значения излучательной способности объекта и переключения между двух поддиапазонов измерения температуры в зависимости от измеряемой температуры объекта.

Конструктивно тепловизор состоит из корпуса, выполненного из пластика, и объектива. В корпус тепловизора встроен сенсорный ЖК-дисплей, на котором отображается гермограмма и значение измеряемой температуры. Под сенсорным ЖК-дисплеем расположены кнопки управления тепловизором, на ручке тепловизора установлена кнопка, при нажатии на которую происходит сохранение термограммы во встроенную память, в ручке тепловизора установлена съемная аккумуляторная батарея.

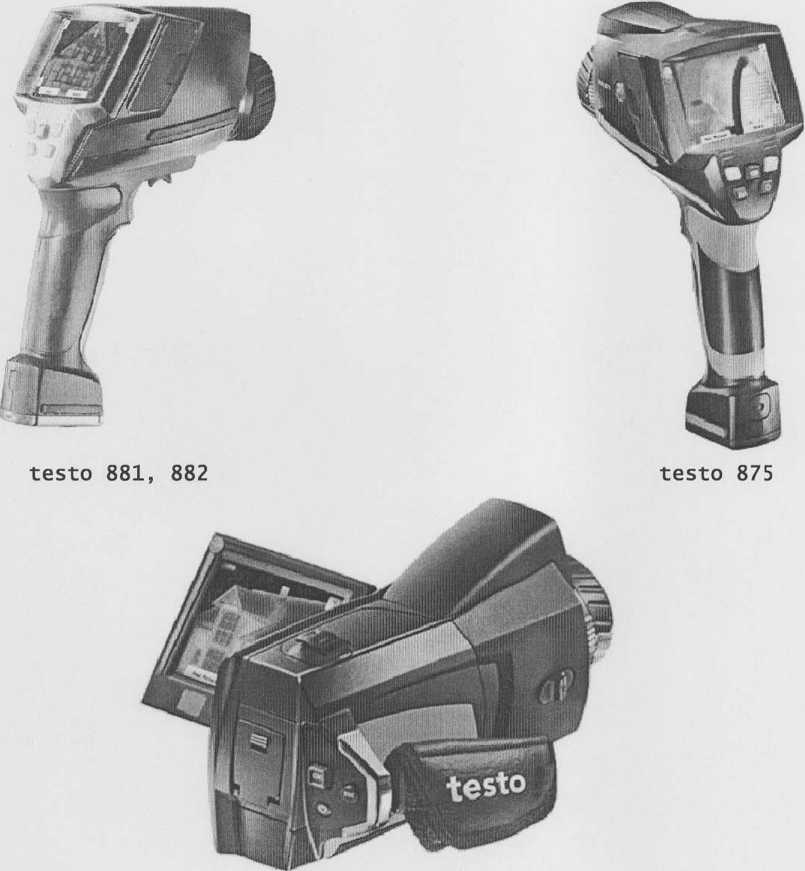

Фотографии общего вида и маркировки тепловизора представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист руководства по эксплуатации тепловизора testo 890-2.

Поверка осуществляется по СТБ ГОСТ Р 8.619-2009 «Система обеспечения единства измерений Республики Беларусь. Приборы тепловизионные измерительные. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений: техническая документация «Testo SE & Со. KGaA», Германия;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011); методику поверки:

СТБ ГОСТ Р 8.619-2009 «Система обеспечения единства измерений Республики

Беларусь. Приборы тепловизионные измерительные. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4________________________________________________

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки

Излучатель "Черное тело" M345X6LC (протяженный)________________________

Излучатель "Черное тело" М315Х8НТ (протяженный)__

Излучатель "Черное тело" Mikron М395______________________________________

Термогигрометр UNITESS ТНВ1                    ___________________

Примечание - Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: приведена в таблице 5. Таблица 5

г* Внешнее ПО.

Встроенное ПО.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: тепловизор testo 890-2 № 03524297 соответствует требованиям технической документации «Testo SE & Со. KGaA», Германия, ТС 020/2011.
