Тепловизоры testo 8хх
| Номер в ГРСИ РФ: | РБ 03 10 3965 11 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Тепловизоры |
| Производитель / заявитель: | "Testo AG", Германия |
|
Описание типа РБ 03 10 3965 11 [2011-12-28]
rb-03-10-3965-11_2011-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3965 11 [2009-04-04]
rb-03-10-3965-11_2009-04-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3965 11 [2011-01-01]
rb-03-10-3965-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3965 11 [2009-04-25]
rb-03-10-3965-11_2009-04-25.pdf
|
Скачать |
Тепловизоры серии testo 8хх (далее - тепловизоры) предназначены для измерений температуры поверхности различных объектов бесконтактным методом с отображением термограммы на экране тепловизора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3965 11 |
| Наименование | Тепловизоры testo 8хх |
| Год регистрации | 2011 |
| Номер сертификата | 7025 |
| Дата регистрации | 2011-03-31 |
| Срок действия | 2014-01-29 |
| Получатель сертификата | фирма "Testo AG", Германия (DE) |
Производитель / Заявитель
фирма "Testo AG"
Адрес: Postfach 1240 D-79850, Lenzkirch // Представительство в РБ СП "Природоохранные и энергосберегающие технологии": 220049, г. Минск, ул. Кутузова, 12 //
Контакты: (017)280-83-62 // 203-67-63 // www.beltesto.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1886-2011 |
Поверители
Скачать
|
Описание типа РБ 03 10 3965 11 [2011-12-28]
rb-03-10-3965-11_2011-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3965 11 [2009-04-04]
rb-03-10-3965-11_2009-04-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3965 11 [2011-01-01]
rb-03-10-3965-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3965 11 [2009-04-25]
rb-03-10-3965-11_2009-04-25.pdf
|
Скачать |
Описание типа
Назначение
Тепловизоры серии testo 8хх (далее - тепловизоры) предназначены для измерений температуры поверхности различных объектов бесконтактным методом с отображением термограммы на экране тепловизора.
Область применения - промышленность, коммунальное хозяйство, медицина, энергетика, наука и др.
Описание
Принцип измерения температуры тепловизором основан на преобразовании энергии инфракрасного излучения объекта при помощи датчика изображения (матрица ПЗС датчиков или CCD-матрица), сигналы с которого расшифровываются дешифратором, обрабатываются в центральном процессоре тепловизора, выстраиваясь в определенную последовательность, которая затем проецируется на ЖК матрицу в виде распределения температур, обозначенных различными цветами видимой части спектра.
Тепловизоры серии testo 8хх имеют следующие модификации, отличающиеся параметрами объектива, матрицы ПЗС и функциями измерений:
модификации testo 881 (testo 881-1, testo 881-2, testo 881-3, testo 882, testo 875 (testo 875-1, testo 875-2), testo 876
Тепловизор имеет возможность автоматической компенсации термических эффектов различных источников излучения, при введении в него числовых характеристик следующих параметров: коэффициент излучения, отраженная температура объектов, относительная влажность воздуха. В тепловизорах, в зависимости от модификаций, также пр^^щ^Д^ена: корректировка параметров объектива (ручная и автоматическая), измерен^О^Жрт£^9ы и/или разности температур объектов. [[ / A ft
Для обработки результатов измерений и термограммы используется программное обеспечение разработчика - «IRsoft» (подключение к ПЭВМ через USB интерфейс).

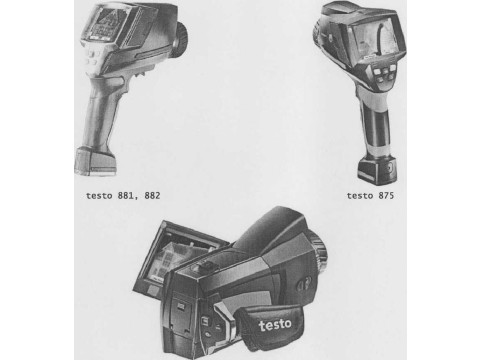

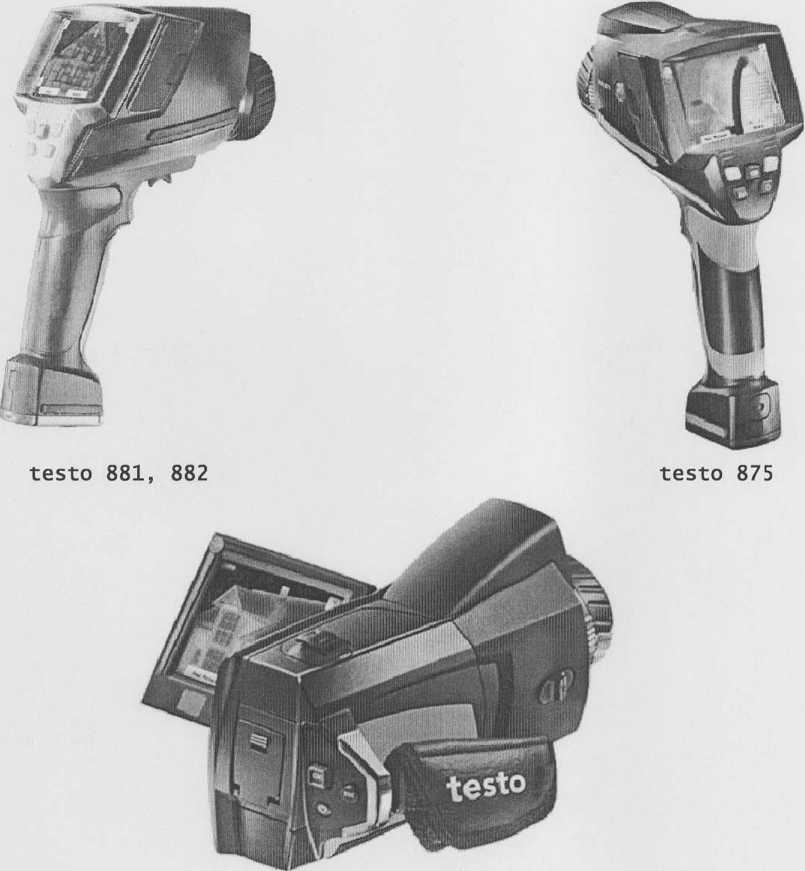

Внешний вид тепловизоров представлен на Рис.1.
testo 875
Рисунок 1 - Внешний вид тепловизоров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тепловизоров серии testo 8хх представлены в таблице 1.
слайда.
\ Ьеларусь/
\*Пдя дскумго™*/
Таблица 1. Технические и метрологические характеристики тепловизоров testo 881
|
Характеристика |
Модификация testo 881-1 |
Модификация testo 881-2 |
Модификация testo 881-3 |
Модификация testo 882 |
|
Поле зрения / минимальное фокусное расстояние |
32°х23°/0,1 м (стандартный объектив) |
32°х23°/0,1 м (стандартный объектив) или 9°х7° / 0,5 м (телефотообъектив) |
32°х23°/0,1 м (стандартный объектив) или 9°х7° / 0,5 м (телефотообъектив) |
32°х23° / 0,2 м (стандартный объектив) |
|
Температурная чувствительность при 30 °C, не более |
0,08 °C |
0,06 °C | ||
|
Спектральный диапазон измерения температуры, мкм |
от 8 до 14 | |||
|
Диапазон измерения температуры, °C |
от минус 20 до плюс 100 от 0 до 350 |
от минус 20 до плюс 100 от 0 до 350 от 350 до 550 | ||
|
Пределы допускаемой погрешности измерения температуры |
в диапазоне от минус 20 °C до плюс 100 °C ±2 °C в диапазоне от 0 °C до 350 °C ±2 °C или ±2 % (что больше) |
в диапазоне от минус 20 °C до плюс 100 °C ±2 °C в диапазоне от 0 °C до 350 °C ±2 °C или ±2 % (что больше) в диапазоне от 350 °C до плюс 550 °C ±3 % | ||
|
Воспроизводимость, °C |
, ±1 °C или ±1 % (что больше) | |||
|
Размер детектора (матрицы), пикселей |
160x120 |
320x240 | ||
|
Тип аккумулятора |
Li-ion | |||
|
Напряжение питания, В |
5 | |||
|
Диапазон рабочих температур эксплуатации, °C |
от минус 15 до плюс 40 |
от минус 15 до плюс 40; от 0 до 40 при использовании измерительного диапазона от 350 °C до 550 °C | ||
|
Диапазон температур хранения и транспортирования, °C |
от минус 30 до плюс 60 | |||
|
Габаритные размеры, мм, не более |
152x108x262 | |||
|
Масса, г, не более |
900 (с батареей) | |||
|
, защиты оболочки по ГОСТ И25>хас 529) |
IP54 | |||
Таблица 2. Технические и метрологические характеристики тепловизоров testo 875, testo 876
|
Характеристика |
Модификация testo 875-1 |
Модификация testo 875-2 |
Модификация testo 876 | |
|
Поле зрения / минимальное фокусное расстояние |
32°х23°/0,1 м (стандартный объектив) |
32°х23°/0,1 м (стандартный объектив) или 9°х7° / 0,5 м (телефото-объектив) |
32°х23°/0,1 м (стандартный объектив) или 9°х7°/0,5м (телефото-объектив) | |
|
Температурная чувствительность при 30 °C, не более |
0,11 °C |
0,08 °C | ||
|
Спектральный диапазон измерения температуры, мкм |
от 8 до 14 | |||
|
Диапазон измерения температуры, °C |
от минус 20 до плюс 100 от 0 до 280 | |||
|
Пределы допускаемой погрешности измерения температуры |
±2 °C или ±2 % (что больше) | |||
|
Воспроизводимость, °C |
±1 °C или ±1 % (что больше) | |||
|
Размер детектора (матрицы), пикселей |
160x120 | |||
|
Тип аккумулятора |
Li-ion | |||
|
Напряжение питания, В |
5 | |||
|
Диапазон рабочих температур эксплуатации, °C |
от минус 15 до плюс 40 | |||
|
Диапазон температур хранения и транспортирования, °C |
от минус 30 до плюс 60 | |||
|
Габаритные размеры, мм, не более |
152x 108x262 |
210x85x97 | ||
|
Масса, г, не более |
900 (с батареей) | |||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP54 | |||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
1) Тепловизор - 1шт.
2) Программное обеспечение «IRSoft» (CD, кабель USB) - по заказу.
3) Руководство по эксплуатации -1 шт.
4) Методика поверки МРБ МП. 1886-2011 - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "testo AG", Германия.
МРБ МП. 1886-2011 «Тепловизоры серии Testo 8хх. Методика поверки»
Заключение
Тепловизоры серии testo 8хх соответствуют требованиям технической документации фирмы "testo AG", Германия.
Межповерочный интервал при применении тепловизоров серии testo 8хх в сфере законодательной метрологии - 1 год.
