Датчики температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех
| Номер в ГРСИ РФ: | РБ 03 10 5657 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Датчики температуры |
| Производитель / заявитель: | ООО ПК "ТЕСЕЙ", г. Обнинск |
|
Описание типа РБ 03 10 5657 15 [2015-05-05]
rb-03-10-5657-15_2015-05-05.pdf
|
Скачать |
Датчики температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также поверхности твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5657 15 |
| Наименование | Датчики температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех |
| Год регистрации | 2015 |
| Номер сертификата | 9649 |
| Дата регистрации | 2015-02-26 |
| Срок действия | 2019-04-16 |
| Получатель сертификата | ООО "ПК "ТЕСЕЙ", г. Обнинск Калужской обл., Россия (RU) |
Производитель / Заявитель
ООО "ПК "ТЕСЕЙ"
Адрес: Жуковский р-н, МОСП д.Верховье, площадка №2, участок 1, 249100, Калужская обл.
Контакты: тел./факс 8 (48439) 9-37-41, 9-37-42, 9-37-43 // E-mail: zakaz@tesey.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Датчики метрологически не обеспечены в Республике Беларусь в диапазоне от минус 200 °С до минус 80 °С. |
| Методика поверки | Поверка проводится по: - датчиков с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя - по МИ 3091-2007; - датчиков с монтажной длиной от 20 до 250 мм и без измерительных преобразователей - по МИ 3090-2007; датчиков с монтажной длиной от 250 мм и без измерительных преобразователей - по ГОСТ 8.338-2001; - датчиков с установленными измерительными преобразователями - по документу МП РТ 2026-2013. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ООО "ПК "ТЕСЕЙ" (номер реестра - №1259, шифр поверительного клейма - ВДБ)(НТК №02-15). |
Поверители
Скачать
|
Описание типа РБ 03 10 5657 15 [2015-05-05]
rb-03-10-5657-15_2015-05-05.pdf
|
Скачать |
Описание типа
Назначение
Датчики температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также поверхности твердых тел.
Описание
Принцип действия датчиков температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.
Датчики температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех состоят из одного, или нескольких конструктивно связанных, первичных преобразователей температуры, защитного корпуса с монтажными элементами или без них и коммутационных устройств в виде клеммной головки, коробки, разъема или удлиняющих проводов.
Первичный преобразователь датчиков температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех выполнен в виде кабельной термопары.
Кабельная термопара представляет собой гибкую металлическую трубку с размещёнными внутри нее одной, двумя или тремя парами термоэлектродов, расположенными параллельно друг другу. Пространство вокруг термоэлектродов заполнено уплотненной мелкодисперсной минеральной изоляцией. Термоэлектроды кабельной термопары со стороны рабочего торца попарно сварены между собой, образуя один, два или три рабочих спая. Рабочий торец заглушен с помощью сварки, либо имеет открытый спай. Свободные концы термоэлектродов подключаются к клеммам головки датчика температуры или к удлиняющим проводам.
В клеммную головку или коробку могут устанавливаться измерительные преобразователи (ИП). ИП преобразуют сигнал от первичного преобразователя в унифицированный выходной сигнал постоянного тока по ГОСТ 26.011-80 и (или) цифровой сигнал по протоколу HART. PROFIBUS-PA, FOUNDATION Fieldbus.
В датчики температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех с клеммными головками, предусматривающих визуализацию результатов измерений, встраивается дисплей.
Номинальная статическая характеристика (НСХ) датчиков КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех - в соответствии с ГОСТ Р 8.585-2001.
Модификации и схема обозначения датчиков температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех представлены в таблице 1.
Таблица 1
|
КТХАЕх |
X |
ХХ.ХХ |
— |
X |
— |
К1 |
Н |
X |
— |
И |
2 |
— X |
— X — X / X / X | |
|
1 2 3 |
4 |
5 6 7 |
8 9 10 |
11 12 13 14 15 | ||||||||||
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
7 |
Тип датчика |
КТХА Ех. КТННЕх, КТХКЕх, КТЖКЕх. КТМКЕх |
Кабельный преобразователь термоэлектрический (КТ), тип, взрывозащещен-ный (Ех) |
|
2 |
Вид взрывозащиты |
Согласно руководства по эксплуатации (РЭ) | |
|
3 |
Конструктивная модификация | ||
|
4 |
Узел коммутации | ||
|
5 |
Условное обозначение класса первичного преобразователя |
кО, к1, к2 |
Согласно таблицы 3 |
|
6 |
Вид выходного сигнала |
Не заполняется |
Сигнал ТЭДС в соответствие с НСХ |
|
Т |
4-20 мА | ||
|
н |
4 - 20 мА + HART | ||
|
р |
Pro fibus | ||
|
F |
Fieldbus | ||
|
W |
Wireless HART | ||
|
7 |
Условное обозначение точности датчика температуры с ИП |
25-100 |
Согласно таблицы 4 |
|
8 |
Количество первичных преоб-разователей (ПП) в одном изделии |
Не заполнено |
Один первичный преобразователь |
|
N |
N первичных преобразователей | ||
|
9 |
Исполнение рабочего спая ПП |
И |
Изолированный спай |
|
10 |
Количество пар термоэлектро-дов в каждом ПП |
Не заполнено |
1 пара термоэлектродов |
|
2 |
2 пары термоэлектродов | ||
|
И |
Материал наружной оболочки |
Согласно РЭ | |
|
12 |
Наружный диаметр рабочей части d, мм | ||
|
13 |
Монтажная длина датчика, мм | ||
|
14 |
Вспомогательный размер, мм | ||
|
15 |
Характерный геометрический параметр | ||

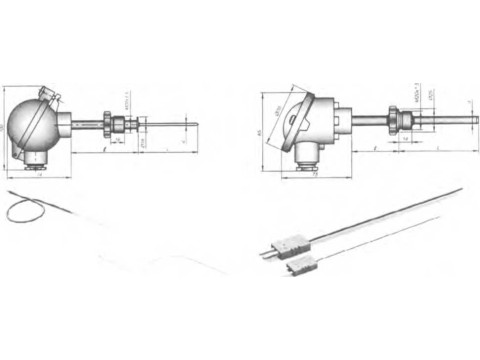

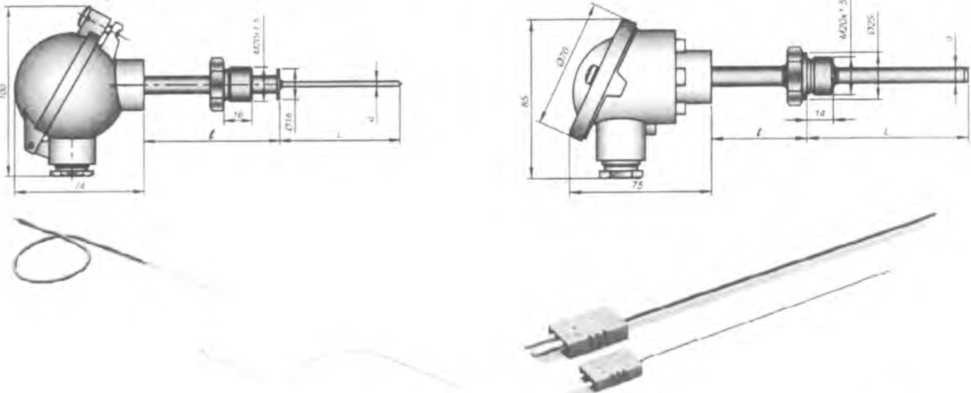

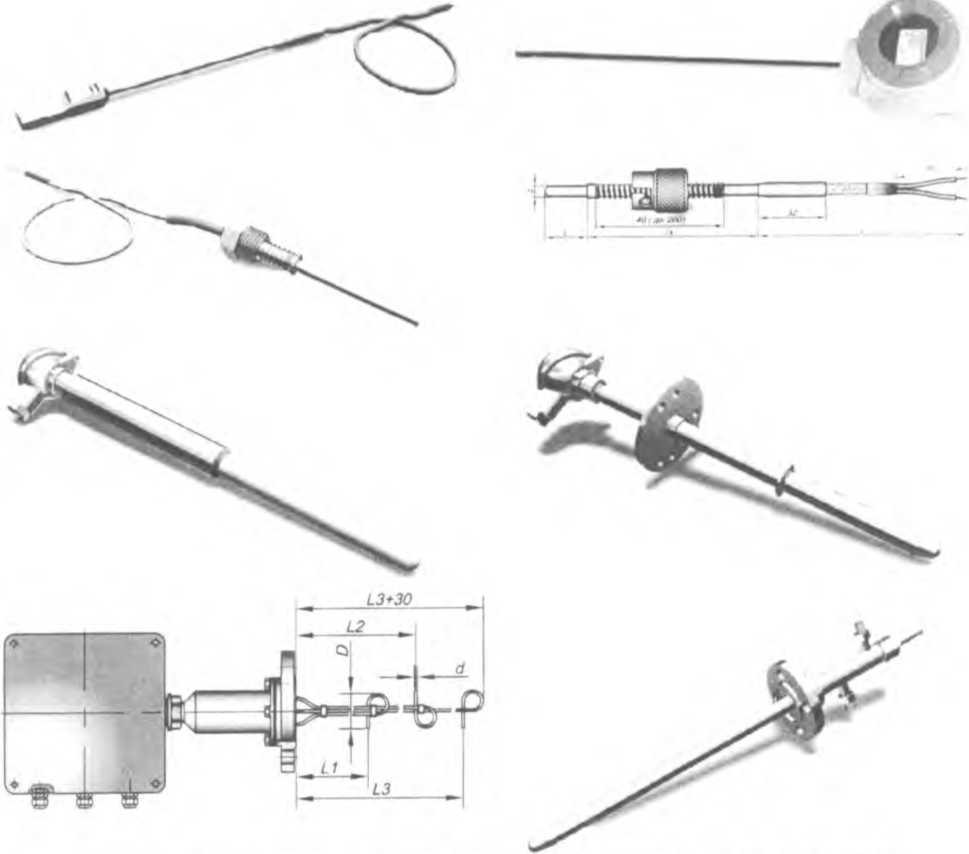

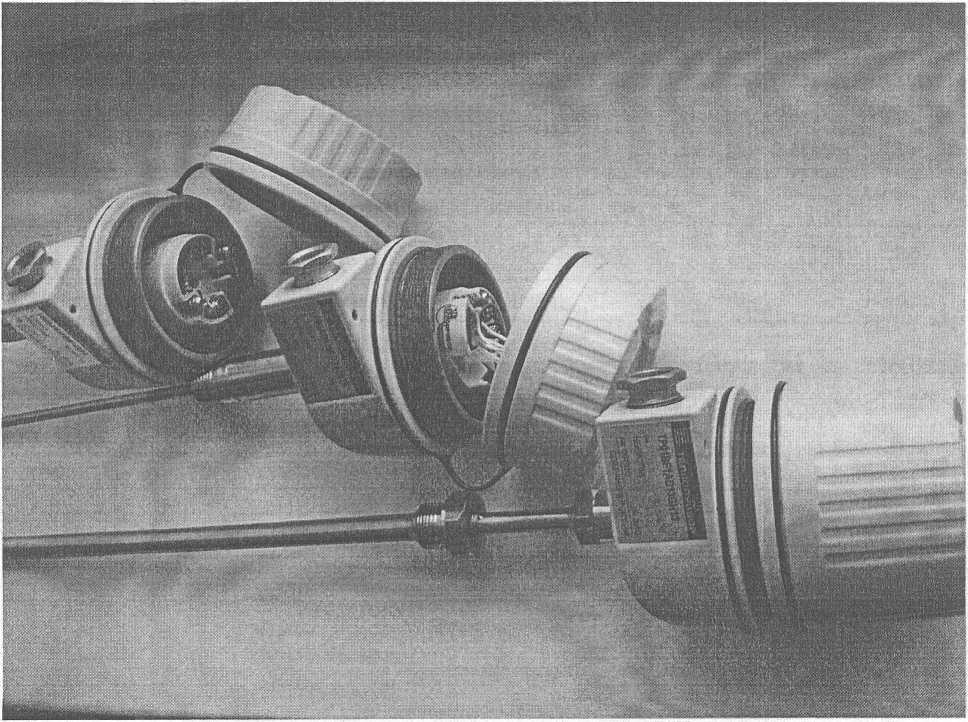

Фотографии общего вида датчиков температуры КТХА Ex. КТНН Ex, KIXK Ех, КТЖК Ех. КТМК Ех приведены на рисунке 1.
Рисунок 1 - Датчики температуры КТХА Ех. КТПН Ex, КТХК Ех, КТЖК Ех. К ГМК Ех
Программное обеспечение
Программное обеспечение (ПО) датчиков температуры состоит только из встроенной в корпус измерительных преобразователей метрологически значимой части ПО, приведенной в таблице 2.
Таблица 2 _____ __________________
|
Наименование программного обеспечения |
Идентификационное наименовние программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
4-20 мА |
tok.bin |
6.13.1002 |
7680436А |
CRC32 |
|
4-20 mA+HART |
hart.bin |
6.13.1002 |
19F762F3 |
CRC32 |
|
Profibus |
profibus.bin |
1.20.1006 |
72674B1F |
CRC32 |
|
Fieldbus |
fieldbus.bin |
1.0.291 |
B65DF687 |
CRC32 |
|
Wireless HART |
wireless.bin |
1.00.1 |
9935AD0B |
CRC32 |
Инсталляция ПО осуществляется на предприятии изготовителе с помощью специального оборудования и служебного программного обеспечения. ПО устанавливается в микроконтроллер и служит для обработки сигнала ТЭДС, и преобразования его величины в унифицированный сигнал 4-20 мА и (или) в цифровой сигнал.
Доступ для считывания и несанкционированной модификации не возможен.
Уровень защиты программного обеспечения от преднамеренного и непреднамеренного доступа - А по МИ 3286-2010.
Технические характеристики
Метрологические характеристики датчиков температуры КТХА Ex, КТНН Ех, КТХК Ех, КТЖК Ex, КТМК Ех с выходным сигналом ТЭДС (без ИП - код поля 6, согласно таблице 1, не заполняется), приведены в таблице 3.
Таблица 3 ___
|
Тип датчика температуры |
Диапазон измерений1, °C |
Условное обозначение класса пер-винного преобра- |
Пределы допускаемых отклонений ТЭДС от НСХ, °C | |
|
от |
до | |||
|
КТХА Ех |
-40 |
+250 |
кО |
± (0,5 + 0,002 • |/|) |
|
+250 |
+1100 |
± 0,004 • |Г| | ||
|
-40 |
+275 |
К1 |
± 1,1 | |
|
+275 |
+1100 |
± 0,004 • |Г| | ||
|
-200 |
-по |
к2 |
± 0,02 • |г| | |
|
-110 |
+293 |
± 2,2 | ||
|
+293 |
+ 1300 |
± 0,0075 ■ |Г| | ||
|
КТХК Ех |
-40 |
+375 |
K1 |
±1,5 |
|
+375 |
+600 |
± 0,004 • |г| | ||
|
- 100 |
+360 |
к2 |
±2,5 | |
|
+360 |
+800 |
± (0,7 + 0,005 • И) | ||
|
КТНН Ех |
-40 |
+250 |
кО |
± (0,5 + 0,002 • \ц) |
|
+250 |
+1100 |
± 0,004 • |r| | ||
|
-40 |
+275 |
К1 |
± 1,1 | |
|
+275 |
+ 1250 |
± 0,004 • \t\ | ||
|
-200 |
- ПО |
к2 |
± 0,02 • |z| | |
|
- ПО |
+293 |
± 2,2 | ||
|
+293 |
+ 1300 |
± 0,0075 • |г| | ||
|
КТЖК Ех |
-40 |
+275 |
К1 |
±1,1 |
|
+275 |
+760 |
± 0,004 • |г| | ||
|
-40 |
+293 |
к2 |
±2,2 | |
|
+293 |
760 |
± 0,0075 • И | ||
|
КТМК Ех |
-40 |
+125 |
К1 |
±0,5 |
|
+ 125' |
+370 |
± 0,004 • И | ||
|
-200 |
-66 |
к2 |
±0,015 • |Г| | |
|
-66 |
+135 |
± 1,0 | ||
|
+135 |
+400 |
± 0,0075 • И |
1 - Указаны предельные значения, конкретный диапазон, в зависимости от конструктивной мо-дификации и наличия ИП, указан в паспорте и приводится на шильдике датчика.
Метрологические характеристики датчиков температуры КТХА Ex, КТНН Ех, КТХК Ех, КТЖК Ex, КТМК Ех с выходным сигналом постоянного тока и (или) цифровым сигналом по протоколам HART, Profibus, Fieldbus, Wireless HART (с ИП - заполнен код поля 6 согласно таблице 1), приведены в таблице 4.
Таблица 4
|
Тип датчика температуры |
Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1 |
Диапазон измерений t„, °C |
Пределы допускаемой основной погрешности, °C |
|
КТХА Ех, КТХК Ех, КТНН Ех, КТЖК Ех, КТМК Ех |
Н50, F50, Р50, W50 |
от 50 до 350 |
± 1,7 °C |
|
от 350 до 1500 |
± 0,5 % ■ tn | ||
|
Н40, F40, Р40, W40 |
от 50 до 300 |
± 1,2 °C | |
|
от 300 до 1500 |
± 0,4 % ■ t„ | ||
|
Н25, F25, Р25 |
от 50 до 350 |
± 0,9 °C | |
|
от 350 до 1500 |
± 0,25 % ■ tn | ||
|
Н80 |
от 50 до 300 |
± 2,5 °C | |
|
от 300 до 1500 |
± 0,8 % ■ | ||
|
КТХА Ех, КТХК Ех, КТНН Ех, КТЖК Ех, КТМК Ех |
Т50 |
от 50 до 400 |
± 2,0 °C |
|
от 400 до 1500 |
± 0,5 % ■ t„ | ||
|
Т40 |
от 50 до 350 |
± 1,5 °C | |
|
от 350 до 1500 |
± 0,4 % • tn | ||
|
Т80 |
от 50 до 300 |
±2,5 °C | |
|
от 300 до 1500 |
± 0,8 % • tn | ||
|
КТХА Ех, КТНН Ех, КТХК Ех |
Т70 |
от 200 до 350 |
± 2,5 °C |
|
от 350 до 1500 |
± 0,7 % • tn | ||
|
Т100 |
от 200 до 250 |
± 2,5 °C | |
|
от 250 до 1500 |
± 1 % • t„ |
Примечания:
й) 61 Imax tmin> С (1)
где tmax и tmin - верхний и нижний пределы диапазона измерений (указан в паспорте и при
водится на шильдике датчика).
б) Пределы погрешности указаны для нормальных условий эксплуатации и учитывают вклад погрешности, вызванной автоматической компенсацией температуры холодных спаев.
Лист № 6
Всего листов 10
Метрологические характеристики ИП, входящих в состав датчиков температуры, в зависимости от вида выходного сигнала и условного обозначения точности датчика температуры, приведены в таблице 5.
Таблица 5
|
Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1 |
Диапазон измерений tn, °C |
Пределы допускаемой основной погрешности ИП1, °C |
|
Т50, Т40, Т80 |
от 50 до 1500 |
± 1,0 |
|
Т70, Т100 |
от 200 до 1300 |
± 0,5 % ■ t„ |
|
Н50, Н80 |
от 50 до 700 |
±0,7 |
|
от 700 до 1500 |
± 0,07 % ■ tn | |
|
F50, Р50, W50, F40, Р40, W40, Н40, F25, Р25, Н25 |
от 50 до 1000 |
±0,5 |
|
от 1000 до 1500 |
± 0,05 % • tn | |
|
1 - допускается применение других ИП с погрешностями не хуже указанных | ||
Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, измерительным преобразователем, приведены в таблице 6.
Таблица 6__
|
Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1 |
Пределы допускаемой погрешности, °C |
|
Н40, Н25, Т40, F50, Р50, F40, Р40, F25, Р25 |
± 0,5 °C |
|
Т50, Т70, Т80, Т100, W50, W40, Н50, Н80 |
± 0,75 °C |
Пределы допускаемой дополнительной погрешности, вызванной отклонением окружающей температуры от нормальной (23 ± 5) °C на каждый 1°С, приведены в таблице 7. Таблица 7
|
Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1 |
Диапазон измерений t °C |
Пределы допускаемой дополнительной погрешности, °C |
|
Т50, Т40, Т80, Н50, Н80 |
от 50 до 500 |
±0,05 |
|
от 500 до 1500 |
± 0,01 % • tn | |
|
Т70, Т100 |
от 200 до 1300 |
± 0,025 % • /„ |
|
Н40, Н25, W50, W40 |
от 50 до 500 |
± 0,025 |
|
от 500 до 1500 |
± 0,005 % ■ tn | |
|
F50, Р50, F40, Р40, F25, Р25 |
от 50 до 500 |
±0,01 |
|
от 500 до 1500 |
± 0,002 % ■ t„ |
Основные технические характеристики датчиков температуры КТХА Ех, КТПН Ех, КТХК Ех, КТЖК Ex, КТМК Ех, приведены в таблице 8.
Таблица 8
|
Параметр |
Значение |
|
Напряжение питания ИП, В |
от 8 до 30 |
|
Сопротивление внешней нагрузки, Ом |
ОТ 0,1 ДО В-нагр = (ипитания~ 7,2)/0,02_Э |
|
Электрическое сопротивление изоляции датчиков температуры, при температуре 25 ± 10 °C и относительной влажности воздуха от 30 до 80 %, МОм, не менее: |
100 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
От L1 до F3 в зависимости от конструктивной мо-дификации(конкретная группа указывается в паспорте датчика) |
|
Группы механического исполнения по ГОСТ 30631-99 и ГОСТ 17516.1-90 |
Ml, М2, М4, М5, Мб, М7, МП, М27, М36, М37, М41 в зависимости от конструктивной модификации (конкретная группа указывается в паспорте датчика) |
|
Сейсмостойкость по ГОСТ 30546.1-98 |
9 баллов по шкале MSK-64 |
|
Степень защиты оболочки по ГОСТ Р ЕН 14254-2010 (МЭК 529-89) |
В зависимости от конструктивной модификации IP55, IP65, IP66, IP68. Конкретная степень указывается в паспорте датчика. |
|
Нормальные условия эксплуатации для датчиков с установленными ИП |
Температура 23 ± 5 °C, относительная влажность не более 95 % |
|
Рабочие условия эксплуатации для датчиков с установленными ИП |
Температура от - 55 до + 85 °C, относительная влажность не более 98 % |
|
Рабочие условия эксплуатации для датчиков без ИП |
Температура от - 60 до + 85 °C, относительная влажность не более 98 % |
|
Рабочие условия эксплуатации для датчиков с дисплеем. |
Температура от - 25 до + 70 °C, относительная влажность не более 98 % |
На отдельном шильдике датчики температуры КТХА Ex, КТНН Ex, КТХК Ех, КТЖК Ex, КТМК Ех имеют маркировку вида lExdIICT6 («взрывонепроницаемая оболочка»), либо 0ExiaIICT6X («искробезопасная электрическая цепь»).
Дрейф метрологических характеристик измерительных преобразователей не превышает значений, указанных в таблице 9.
Таблица 9
|
Время эксплуатации |
Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1 |
Значение |
|
2 года эксплуатации |
Н40, Н25, Т40, F50, Р50, F40, Р40, F25, Р25 |
± 0,10 % • /„ |
|
Т50, Т70, Т80, Т100, W50, W40, Н50, Н80 |
±0,15 %-6, | |
|
5 лет эксплуатации |
Н40, Н25, Т40, F50, Р50, F40, Р40, F25, Р25 |
± 0,25 % ■ t,. |
|
Т50, Т70, Т80, Т100, W50, W40, Н50, Н80 |
± 0,4 % • in |
Показатели надежности датчиков (таблица 10) установлены в соответствии с ГОСТ 27883-88 и учитывают условия их эксплуатации.
Значения факторов, влияющих на датчики при эксплуатации и величины дрейфа первичных преобразователей, приведены в РЭ для конкретных конструктивных модификаций.
В зависимости от наличия и уровня приведенных факторов, условия эксплуатации раз
делены на группы и указаны в таблице 10.
Таблица 10
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Средний срок службы |
Гарантийный срок эксплуатации |
|
I |
0,95 за 40 000 часов |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Назначенный срок службы зависит от группы условий эксплуатации и равен интервалу между поверками (ИМП). При успешном прохождении датчиком температуры периодической поверки, назначенный срок службы продлевается на величину следующего ИМП.
В таблице 11 приведено соответствие температуры применения и групп условий эксплуатации.
Таблица 11
|
Тип датчика температуры |
Температура применения1, °C |
Группа условий эксплуатации |
Дрейф за ИМП, °C, не более | |
|
от |
до | |||
|
КТХА Ех |
-40 |
+600 |
I |
± (0,004 • |ф2 |
|
-200 |
-40 |
II | ||
|
600 |
900 | |||
|
900 |
1100 |
III |
± (0,006 • |< | |
|
1100 |
1300 |
IV |
— | |
|
КТНН Ех |
-40 |
+800 |
I |
± (0,004 • |ф2 ± (0,006 ■ И)2 |
|
-200 |
-40 |
II | ||
|
800 |
1100 | |||
|
1100 |
1200 |
III | ||
|
1200 |
1300 |
IV |
— | |
|
КТХК Ех |
-40 |
+600 |
I |
± (0,004 • |ф2 |
|
600 |
800 |
II |
± (0,006 • ИГ | |
|
КТЖК Ех |
-40 |
+760 |
II |
± (0,004 • 1Ф2 |
|
КТМК Ех |
-40 |
+200 |
II | |
|
-200 |
-40 |
III | ||
|
200 |
370 | |||
1 - Указаны предельные значения, конкретный диапазон, в зависимости от конструктивной модификации, указан в паспорте датчика.
2 - Значение дрейфа зависит от конструктивной модификации и приведено в руководстве по эксплуатации
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом (в левом верхнем углу), а также при помощи наклейки на корпус датчиков температуры КТХА Ex, КТНН Ex, КТХК Ех, КТЖК Ex, КТМК Ех.
Комплектность
Комплект поставки указан в таблице 12.
Таблица 12
|
Наименование |
Кол-во |
Примечание |
|
Датчик температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех |
1 шт. |
исполнение - в соответствии с заказом |
|
Паспорт |
1 экз. |
на партию датчиков не более 100 шт. в один адрес, по дополнительному заказу - 1 экз. на каждую штуку датчика |
|
Руководство по эксплуатации |
1 экз. |
на партию в один адрес |
|
Методика поверки МП РТ 2026-2013 |
1 экз. |
на партию в один адрес, для датчиков, с установленными ИП |
Поверка
осуществляется по:
- МИ 3091-2007 «Преобразователи термоэлектрические с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя. Методика поверки» - для датчиков температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех с дополнительным каналом для эталонного кабельного термоэлектрического преобразователя;
- МИ 3090-2007 «Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» - для датчиков температуры КТХА Ex, КТНН Ex, КТХК Ех, КТЖК Ex, КТМК Ех с монтажной длиной от 20 до 250 мм, без измерительных преобразователей;
- ГОСТ 8.338-2001 - для датчиков температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех с монтажной длиной от 250 мм, без измерительных преобразователей;
- МП РТ 2026-2013 «Датчики температуры КТХА, КТНН, КТХК, КТЖК, КТМК, КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех с измерительными преобразователями. Датчики температуры ТСПТ, ТСМТ, ТСПТ Ex, ТСМТ Ех с измерительными преобразователями. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 27 февраля 2014г- для датчиков температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех с установленными измерительными преобразователями.
Многозонные датчики температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех периодической поверке не подлежат. После выработки срока службы, средства измерений должны быть выведены из эксплуатации.
Основные средства поверки приведены в таблице 13. Таблица 13
|
Наименование |
Основные характеристики |
|
Термостаты переливные прецизионные ТПП-1 |
Диапазон от минус 75 до плюс 300 °C, нестабильность поддержания температуры не более ± 0,01 °C |
|
Термостат с флюидизированной средой FB-08 |
Диапазон от 50 до 700 °C, нестабильность поддержания температуры не более ± 0,08 °C |
|
Калибратор температуры АТС-650В |
Диапазон от 50 до 650 °C, At = ± 0,39 °C, нестабильность поддержания температуры не более ± 0,03 °C |
|
Калибратор температуры СТС-1200А |
Диапазон от 300 до 1200 °C, At = ± 2 °C, нестабильность поддержания температуры не более ±0,1 °C |
|
Горизонтальная трубчатая печь МТП-500 |
Диапазон от 300 до 1200 °C, нестабильность поддержания температуры не более ±0,1 °C |
|
Эталонные термометры сопротивления |
Диапазон измеряемой температуры от - 200 до + 660 °C, 3 разряд |
|
Преобразователь термоэлектрический эталонный ТППО |
Диапазон измеряемой температуры от 300 до 1200 °C, 2 разряд |
|
Измерители температуры многоканальные прецизионные МИТ 8 |
At = ± (0,004 + 10’5-t) °C - для термопреобразователей сопротивления, △t = ± 0,15 °C - для термопар |
|
Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000 |
Пределы допускаемой основной погрешности измерений: Ai = ± (10‘4 ■ I + 1) мкА, Дц = ± (7-10'5 ■ |U| + 3) мкВ воспроизведения: Ди = ± (7-10'5 • |U| + 3) мкВ, Ar = ± 0,025 Ом |
|
Мегаомметр Ф4102/1 |
Диапазон измерений от 0 до 2000 МОм, КТ 1,5 |
|
HART коммуникатор |
Комплекс с поддержкой протоколов HART, PROFIBUS-PA, FOUNDATION Fieldbus |
|
USB-модем PR 5909 |
Модем для настройки параметров ИП с классами точности Т25, Т40, Т50, Т70,Т80 |
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации датчиков температуры КТХА Ех, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех.
Нормативные документы
1 ТУ 4211-002-10854341-2013 «Датчики температуры КТХА, КТХК, КТНН, КТЖК. КТМК и КТХА Ех, КТХК Ех, КТНН Ех, КТЖК Ех, КТМК Ех. Технические условия».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 30232-94 «Термопреобразователи с унифицированным выходным сигналом. Общие технические требования».
4 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Датчики температуры
