Датчики температуры ТСПТ Ех, ТСМТ Ех

Номер в ГРСИ РФ: РБ 03 10 5659 15
Раздел: Средства измерений температурных и теплофизических величин [10]
Категория: Датчики температуры
Производитель / заявитель: ООО ПК "ТЕСЕЙ", г. Обнинск
Скачать
Описание типа РБ 03 10 5659 15 [2015-05-08]
rb-03-10-5659-15_2015-05-08.pdf
Скачать
Нет данных о поставщике

Датчики температуры ТСПТ Ех, ТСМТ Ех предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также поверхности твердых тел.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 10 5659 15
Наименование Датчики температуры ТСПТ Ех, ТСМТ Ех
Год регистрации 2015
Номер сертификата 9651
Дата регистрации 2015-02-26
Срок действия 2019-04-16
Получатель сертификата ООО "ПК "ТЕСЕЙ", г. Обнинск Калужской обл., Россия (RU)
Производитель / Заявитель

ООО "ПК "ТЕСЕЙ"

Адрес: Жуковский р-н, МОСП д.Верховье, площадка №2, участок 1, 249100, Калужская обл.

Контакты: тел./факс 8 (48439) 9-37-41, 9-37-42, 9-37-43 // E-mail: zakaz@tesey.com

Поверка

Межповерочный интервал / Периодичность поверки 24 мес.
Метрологическое обеспечение Датчики с глубиной погружения не менее 500 мм метрологически обеспечены в Республике Беларусь при наличии HART-коммуникатора и USB-модема PR 5909.
Методика поверки Поверка проводится по ГОСТ 8.461-2009.
Признание поверки Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): ООО "ПК "ТЕСЕЙ" (номер реестра - №1259, шифр поверительного клейма - ВДБ)(НТК №02-15).

Поверители

Скачать

Описание типа РБ 03 10 5659 15 [2015-05-08]
rb-03-10-5659-15_2015-05-08.pdf
Скачать

Описание типа

Назначение

Датчики температуры ТСПТ Ех, ТСМТ Ех предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитного корпуса, а также поверхности твердых тел.

Описание

Принцип работы датчиков температуры ТСПТ Ех, ТСМТ Ех основан на изменении электрического сопротивления термочувствительного элемента от температуры.

Датчики температуры ТСПТ Ех, ТСМТ Ех состоят из одного или нескольких, конструктивно связанных, первичных преобразователей температуры, защитного корпуса, с монтажными элементами или без них, и устройств для подключения в виде клеммной головки, коробки, разъема или кабеля.

Чувствительный элемент (ЧЭ) первичного преобразователя выполнен из металлической проволоки бифилярной намотки или пленки, нанесенной на диэлектрическую подложку в виде меандра. ЧЭ имеет выводы для крепления соединительных проводов и известную зависимость электрического сопротивления от температуры.

Для защиты от механических воздействий, ЧЭ помещен в защитный корпус.

В клеммную головку могут устанавливаться измерительные преобразователи (ИП). Измерительные преобразователи преобразуют сигнал от первичного преобразователя в унифицированный выходной сигнал постоянного тока по ГОСТ 26.011-80 и (или) цифровой сигнал по протоколу HART, PROFIBUS-PA, FOUNDATION Fieldbus.

В датчик температуры с клеммной головкой, предусматривающей визуализацию результатов измерений, встраивается дисплей.

Номинальная статическая характеристика (НСХ) датчиков температуры ТСПТ Ех. ТСМТ Ех в соответствии с ГОСТ 6651-2009.

Модификации и схема обозначения датчиков температуры ТСПТ Ех, ТСМТ Ех представлены в таблице 1.

1     2

№ поля

Описание поля

Код поля

Расшифровка

1

Тип датчика

ТСПТ Ех

Термопреобразователь сопротивления платиновый взрывозащещен-ный (Ех)

ТСМТ Ех

Термопреобразователь сопротивления медный взрывозащещенный (Ех)

2

Вид взрывозащиты

Согласно руководства по эксплуатации (РЭ)

3

Конструктивная модификация

4

Узел коммутации

5

Количество ЧЭ

Не заполнено

Один ЧЭ

Два ЧЭ

6

нсх

50М, 100М. 50П, 100П, PtlOO, Pt5OO, PtlOOO

НСХ по ГОСТ 6651

7

Класс допуска первичного преобразователя

С, В. А, АА

Класс допуска по ГОСТ 6651, подробнее см. таблицу 3

8

Схема соединения

2; 3; 4

2-х, 3-х, 4-х проводные схемы

9

Выходной сигнал

Не заполняется

Сопротивление по НСХ

Т

4 - 20 мА

н

4 - 20 мА + HART

р

Profibus

F

Fieldbus

W

Wireless HART

10

Условное обозначение точности датчика температуры с ИП

10-100

Согласно таблицы 5

11

Материал наружной оболочки

Согласно РЭ

12

Наружный диаметр рабочей части d, мм

13

Монтажная длина датчика, мм

14

Вспомогательный размер, мм

Лист № 3

Всего листов 8

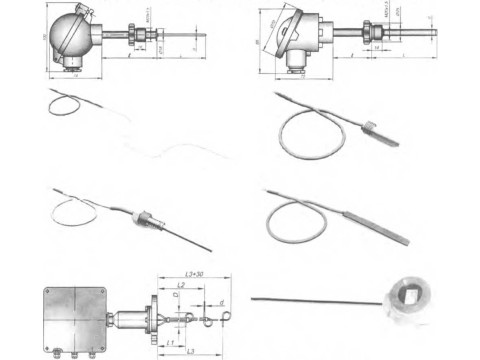

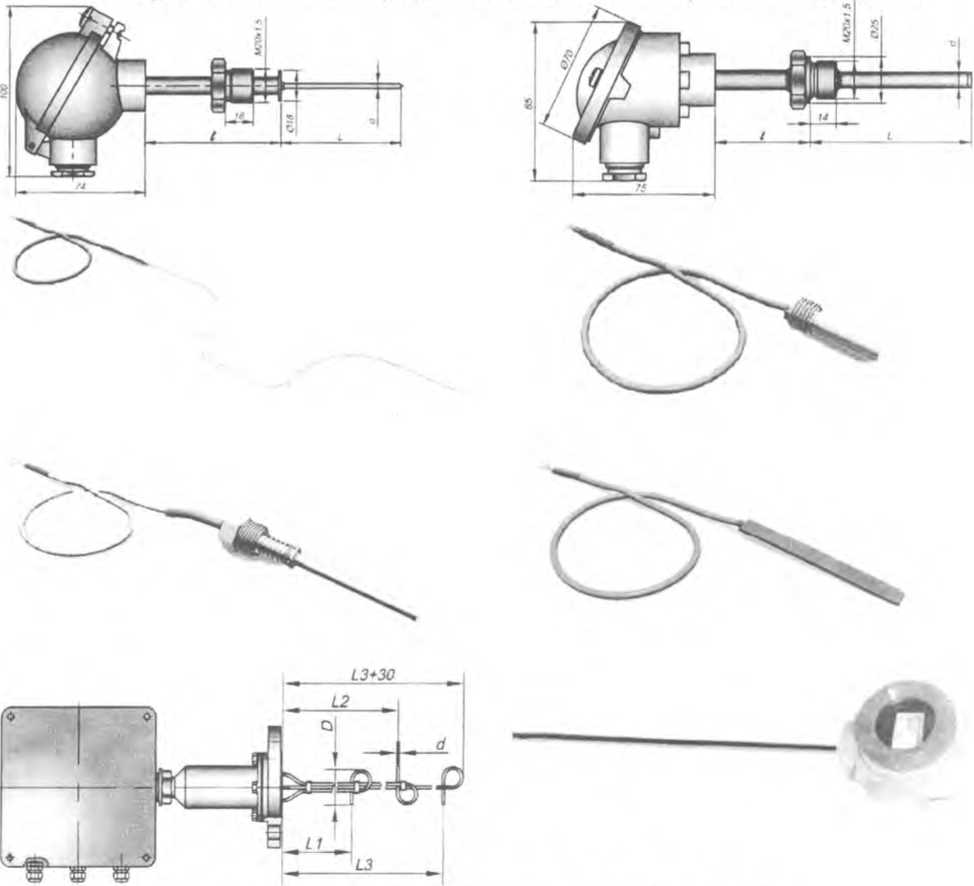

Фотографии датчиков температуры ТСПТ Ex, ТСМТ Ех приведены на рисунке I.

Рисунок 1 - Датчики температуры ТСПТ Ех, ТСМТ Ех

Программное обеспечение

Программное обеспечение (ПО) датчиков температуры состоит только из встроенной в

корпус измерительных преобразователей метрологически значимой части ПО, указанной в габ-лице 2.

Таблица 2

Наименование программного обеспечения

Идентификационное наименовние программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

4-20 мА

tok.bin

6.13.1002

7680436А

CRC32

4-20 mA+HART

hart.bin

6.13.1002

19F762F3

CRC32

Profibus

profibus.bin

1.20.1006

72674В1F

CRC32

Fieldbus

fieldbus.bin

1.0.291

B65DF687

CRC32

Wireless HART

wireless.bin

1.00.1

9935AD0B

CRC32

Инсталляция ПО осуществляется на предприятии изготовителе с помощью специального оборудования и служебного программного обеспечения. ПО устанавливается в микроконтроллер и служит для обработки сигнала величины электрического сопротивления и преобразования его величины в унифицированный сигнал 4-20 мА и (или) в цифровой сигнал.

Доступ для считывания и несанкционированной модификации не возможен.

Уровень защиты программного обеспечения от преднамеренного и непреднамеренного доступа - А по МИ 3286-2010.

Технические характеристики

Метрологические характеристики датчиков температуры ТСПТ Ex, ТСМТ Ех с выходным сигналом электрического сопротивления (без ИП - код поля 9, согласно таблице 1, не заполняется), приведены в таблице 3.

Таблица 3                                                        ___

Тип датчика температуры

Класс допуска

Диапазон измерений1, °C

Пределы допускаемых отклонений от НСХ, °C

от

ДО

ТСМТ Ех

А

-50

+120

± (0,15 + 0,002 - И)

В

-50

+200

± (0,3 + 0,005 • |ф

С

-180

+200

± (0,6 + 0,01 • |ф

ТСПТ Ех

АА

-50

250

±(0,10 + 0,0017 • |ф

А

- 100

+450

± (0,15 т 0,002 ■ |ф

В

-196

+600

± (0,3 + 0,005 ■ |ф

С

- 196

+600

± (0,6 + 0,01 • |ф

- Указаны предельные значения, конкретный диапазон в зависимости от конструктивной мо-дификации и наличия ИП указан в паспорте и приводится на шильдике датчика.

Метрологические характеристики датчиков температуры ТСПТ Ех, ТСМТ Ех с выходным сигналом постоянного тока и (или) цифровым сигналом по протоколам HART, Profibus. Fieldbus, Wireless HART (с ИП - заполнен код поля 9 согласно таблице 1), приведены в таблице 4.

Таблица 4

Тип датчика температуры

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1

Диапазон измерений 4, °C

Пределы допускаемой основной погрешности, °C

ТСПТ Ех, ТСМТ Ех

Н25

от 10 до 120

0,3 °C

от 120 до 800

0,25 % • t„

Р25, F25, W25

от 10 до 160

0,4 °C

от 160 до 800

0,25 % • z„

Н70, Р70, F70, W70

от 10 до 150

1.0 °C

от 150 до 800

0,7 % • t„

H10,F10,P10

от 10 до 100

0,15 °C

от 100 до 800

0,1 % • t„

Т25

от 10 до 200

0,5 °C

от 200 до 800

0,25 % • t„

Т70

от 10 до 150

1,0 °C

от 150 до 800

0,7 % • tn

Т40

от 10 до 125

0,5 °C

от 125 до 800

0,4 % • i„

Примечание;                      tn =■ tmax- tmin, °C                                    (1)

где tmax и tmin - верхний и нижний пределы диапазона измерений (указан в паспорте и приводится на шильдике датчика).

Метрологические характеристики ИП, в зависимости от вида выходного сигнала и условного обозначения точности датчика температуры, приведены в таблице 5.

Таблица 5

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1

Диапазон измерений °C

Пределы допускаемой основной погрешности1, °C

Т25

от 10 до 300

0,3

от 300 до 800

0,1 %•?„

Т40, Т70

от 10 до 120

0,3

от 120 до 800

0,25 % • t„

НЮ, F10, РЮ, Н25, Р25, F25, W25

от 10 до 200

0.1

от 200 до 800

0,05 % • tn

Н70, Р70, F70, W70

от 10 до 200

0,2

от 200 до 800

0,1 % • tn

- допускается применение других ИП с погрешностями не хуже указанных

Пределы допускаемой дополнительной погрешности, вызванной отклонением окружающей температуры от нормальной (23 ± 5) °C на каждый 1°С, приведены в таблице 6.

Таблица 6

Вид выходного сигнала и условное обозначение точности датчика температуры с ИП согласно таблице 1

Диапазон измерений t„, °C

Пределы допускаемой дополнительной погрешности, °C

Т25, Т40, Т70

от 10 до 100

0,01

от 100 до 800

0,01 % • t„

НЮ, F10, РЮ, Н25, Р25, F25, W25, Н70, Р70, F70, W70

от 10 до 100

0,005

от 100 до 800

0,005 % • ц

Основные технические характеристики датчиков температуры ТСПТ Ex, ТСМТ Ех приведены в таблице 7

Таблица 7

Параметр

Значение

Напряжение питания ИП, В

от 8 до 30

Сопротивлением внешней нагрузки, Ом

ОТ 0,1 ДО RHarp = (Нпитания- 7,2)/0,023

Электрическое сопротивление изоляции при температуре 25 ± 10 °C и относительной влажности воздуха от 30 до 80 %, МОм

100

Устойчивость к воздействию синусоидальной вибрации согласно ГОСТ Р 52931-2008

В зависимости от конструктивной модификации от L1 до F3, конкретная группа указывается в паспорте датчика

Группы механического исполнения по ГОСТ 30631-99, по ГОСТ 17516.1-90

В зависимости от конструктивной модификации Ml, М2, М4, М5, Мб, М7, Ml 1, М27, М36, М37, М41. Конкретная группа указывается в паспорте датчика

Сейсмостойкость согласно ГОСТ 30546.1-98

9 баллов по шкале MSK-64

Степень защиты оболочки по ГОСТР ЕН 14254-2010 (МЭК 529-89)

В зависимости от конструктивной модификации IP55, IP65, IP66, IP68. Конкретная степень указывается в паспорте датчика.

Нормальные условия эксплуатации для датчиков с установленными ИП

Температура 23 ± 5 °C, относительная влажность не более 95%

Рабочие условия эксплуатации для датчиков с установленными ИП

Температура от - 55 до + 85 °C, относительная влажность не более 98 %

Рабочие условия эксплуатации для датчиков с дисплеем

Температура от - 25 до + 70 °C, относительная влажность не более 98 %

Рабочие условия эксплуатации для датчиков без ИП

Температура от - 60 до + 85 °C, относительная влажность не более 98 %

На отдельном шильдике датчики температуры ТСПТ Ex, ТСМТ Ех имеют маркировку вида lExdIICT6 («взрывонепроницаемая оболочка»), либо 0ExiaIICT6X («искробезопасная электрическая цепь»).

Дрейф метрологических характеристик измерительных преобразователей не превышает значений указанных в таблице 8.

Таблица 8

Время эксплуатации

Индекс заказа датчика с ИП

Значение

2 года эксплуатации

Т25, НЮ, F10, РЮ, Н25, Р25, F25, W25

0,10 % ■ tn

Т40, Т70 Н70, Р70, F70, W70

0,15 % •/„

5 лет эксплуатации

Т25, НЮ, F10, РЮ, Н25, Р25. F25, W25

0,25 % • t„

Т40, Т70 Н70, Р70, F70, W70

0,4 % ■ tn

Показатели надежности датчиков температуры ТСПТ Ех, ТСМТ Ех (таблица 10) установлены в соответствии с ГОСТ 27883-88 и учитывают условия их эксплуатации.

Значения факторов, влияющих на датчики при эксплуатации, и величины дрейфа первичных преобразователей приведены в РЭ для конкретных конструктивных модификаций. В зависимости от наличия и уровня приведенных факторов, условия эксплуатации разделены на группы и указаны в таблице 9.

Таблица 9

Группа условий эксплуатации

Вероятность безотказной работы

Средний срок службы

Гарантийный срок эксплуатации

I

0,95 за 40 000 часов

10 лет

5 лет

II

0,95 за 16 000 часов

4 года

2 года

III

0,95 за 8 000 часов

2 года

1 год

Назначенный срок службы зависит от группы условий эксплуатации и равен интервалу между поверками (ИМП). При успешном прохождении датчиком температуры периодической поверки, срок службы продлевается на величину следующего ИМП.

В таблице 10 приведено соответствие температуры применения и групп условий эксплуатации.

Таблица 10

Тип датчика температуры

Класс допуска

Температура применения, С

Группа условий эксплуатации

Дрейф за ИМП, °C

от

до

ТСМТ Ех

А, В. С

-180

+200

II

± (0,3 + 0,005 ■ |ф

ТСПТ Ех

А, В, С

-50

+300

I

±(0,15 + 0,002 • |ф

АА

-50

+150

II

± (0,1 + 0,0017 ■ |ф

150

250

III

± (0,3 + 0,005 • И)

А, В, С

- 196

-50

II

300

450

450

600

III

t - значение измеряемой температуры

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом (в левом верхнем углу), а также на корпус датчика температуры ТСПТ Ex, ТСМТ Ех при помощи наклейки.

Комплектность

Комплект поставки указан в таблице 11.

Таблица 11.

Наименование

Кол-во

Примечание

Датчик температуры ТСПТ Ех, ТСМТ Ех

1 шт.

исполнение - в соответствии с заказом

Паспорт

1 экз.

на партию датчиков не более 100 шт. в один адрес, по дополнительному заказу - 1 экз. на каждую штуку датчика

Руководство по эксплуатации

1 экз.

на партию в один адрес

Методика поверки МП РТ 2026-2013

1 экз.

на партию в один адрес, для датчиков с установленными ИП

Поверка

осуществляется по

- ГОСТ 8.461-2209 - для датчиков температуры ТСПТ Ех, ТСМТ Ех без измерительных преобразователей;

- МП РТ 2026-2013 «Датчики температуры КТХА, КТПН, КТХК, КТЖК, КТМК, КТХА Ex, КТНН Ех, КТХК Ех, КТЖК Ех, КТМК Ех с измерительными преобразователями. Датчики температуры ТСПТ, ТСМТ, ТСПТ Ех, ТСМТ Ех с измерительными преобразователями. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 27 февраля 2014 г. - для датчиков температуры ТСПТ Ех, ТСМТ Ех с установленными измерительными преобразователями.

Основные средства поверки приведены в таблице 12.

Таблица 12

Наименование

Основные характеристики

Термостаты переливные прецизионные ТПП-1

Диапазон от минус 75 до плюс 300 °C, нестабильность поддержания температуры не более ± 0,01 °C

Термостат с флюидизированной средой FB-08

Диапазон от 50 до 700 °C, нестабильность поддержания температуры не более ± 0,08 °C

Калибратор температуры АТС-650В

Диапазон от 50 до 650 °C, At = ± 0,39 °C, нестабильность поддержания температуры не более ± 0,03 °C

Эталонные термометры сопротивления

Диапазон измеряемой температуры от - 200 до + 660 °C, 3 разряд

Измерители температуры многоканальные прецизионные МИТ 8

At = ± (0,004 + 10'5-t) °C - для термопреобразователей сопротивления,

At = ± 0,15 °C - для термопар

Калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000

Пределы допускаемой основной погрешности измерений: Aj = ± (10'4 • I + 1) мкА, Ди = ± (7-Ю’5 • |U| + 3) мкВ воспроизведения: Ди = ± (7-10’5 • |U| + 3) мкВ, Ar = ± 0,025 Ом

Мегаомметр Ф4102/1

Диапазон измерений от 0 до 2000 МОм, КТ 1,5

HART коммуникатор

Комплекс с поддержкой протоколов HART, PROFIBUS-PA, FOUNDATION Fieldbus

USB-модем PR 5909

Модем для настройки параметров ИП с классами точности Т25, Т40, Т50, Т70,Т80

Сведения о методах измерений

Сведения о методах измерений приведены в руководстве по эксплуатации датчиков температуры ТСПТ Ex, ТСМТ Ех.

Нормативные документы

1 ТУ 4211-003-10854341-2013 «Датчики температуры ТСПТ, ТСМТ и ТСПТ Ех, ТСМТ Ех. Технические условия».

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3 ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

4 ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

Другие Датчики температуры

РБ 03 10 5853 15
Датчики температуры серий ТР, ТП
ООО "Теплоприбор-Сенсор"
Дата внесения: 2015-10-29
Действителен до: 2018-11-20
Default ALL-Pribors Device Photo
РБ 03 10 7043 19
Датчики температуры ДТМ
ООО "Ингортех"
Дата внесения: 2019-05-30
Действителен до: 2021-05-12
Default ALL-Pribors Device Photo
РБ 03 10 7523 20
Датчики температуры ТС5008
ОАО "Манотомь"
Дата внесения: 2020-03-31
Действителен до: 2022-05-10
