Датчики температуры многоточечные ДТМ2
Номер в ГРСИ РФ: | РБ 03 10 4914 18 |
---|---|
Раздел: | Средства измерений температурных и теплофизических величин [10] |
Категория: | Датчики температуры |
Производитель / заявитель: | АО "Альбатрос", г. Москва |
Датчики температуры многоточечные ДТМ2 (далее по тексту - датчики) предназначены для непрерывного измерения и контроля температуры жидких продуктов в нескольких точках по высоте заполнения в резервуарах технологических и товарных парков.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 10 4914 18 |
Наименование | Датчики температуры многоточечные ДТМ2 |
Год регистрации | 2018 |
Номер сертификата | 11608 |
Дата регистрации | 2018-03-01 |
Срок действия | 2022-02-09 |
Получатель сертификата | ЗАО "Альбатрос", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Альбатрос"
Адрес: 127434, г. Москва, ул. Немчинова, д.12
Контакты: +7(495)921-41-73, +7(499)977-04-11
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по методике УНКР.405226.003 МП (2011 г.). К применению в Республике Беларусь допущены только датчики с блоками БСД-3. |
Признание поверки | Первичная при выпуске из производства: ЗАО "Альбатрос" (номер реестра - №1295, шифр поверительного клейма - ВИА) (НТК № 07-12); ООО ПП "Парус", г. Москва, РФ (аттестат аккредитации - №RA.RU.312870, шифр поверительного клейма-ДЦМ) (НТК №08-20). |
Поверители
Скачать
Описание типа РБ 03 10 4914 18 [2012-11-29]
rb-03-10-4914-18_2012-11-29.pdf
|
Скачать | ||
Описание типа РБ 03 10 4914 18 [2018-07-23]
rb-03-10-4914-18_2018-07-23.pdf
|
Скачать |
Описание типа
Назначение
Датчики температуры многоточечные ДТМ2 (далее по тексту - датчики) предназначены для непрерывного измерения и контроля температуры жидких продуктов в нескольких точках по высоте заполнения в резервуарах технологических и товарных парков.
Описание
Принцип действия датчиков основан на преобразовании кодовых сигналов от цифровых интегральных термометров (ИТ) в сигналы интерфейса RS485.
Датчики состоят из чувствительных элементов (ЧЭ) и первичного преобразователя, соединенных линиями связи и питания с вторичным преобразователем - блоком сопряжения с датчиками (БСД). В качестве ЧЭ датчиков применяются ИТ, расположенные с заданным шагом по длине кабель-троса в оболочке из фторопласта с антистатическими свойствами. Каждый ИТ имеет свой уникальный адрес. Для обеспечения натяжения кабель-троса в его нижней части крепится груз. К верхней части кабель-троса подсоединен первичный преобразователь, имеющий литой корпус из алюминиевого сплава и размещающийся вне резервуара.
Первичный преобразователь представляет собой электронный узел, выполняющий следующие функции: прием информации о температуре с интегральных термометров и выдачу этой информации по командам БСД в линию связи. Кабельный сальниковый ввод, установленный на корпусе первичного преобразователя снабжен хомутом для закрепления гибкой защитной оболочки кабеля (например, металлорукова). Корпус первичного преобразователя имеет зажим и знак заземления. Внутри корпуса размещена электронная плата преобразователя. На плате имеется клеммный соединитель для подключения внешнего кабеля. Для установки на контролируемом резервуаре датчики имеют штуцер с резьбой под накидную гайку. Герметизация осуществляется установкой прокладки (из комплекта датчика), изготовленной из алюминия, между установочной втулкой и буртиком штуцера.
Датчики имеют два исполнения: ДТМ2-0 и ДТМ2-1, различающиеся по метрологическим характеристикам.
Фотографии общего вида датчиков температуры многоточечных ДТМ2 представлены на рисунках 1-2
Рис.1 Фото первичного преобразователя с ЧЭ в сборе

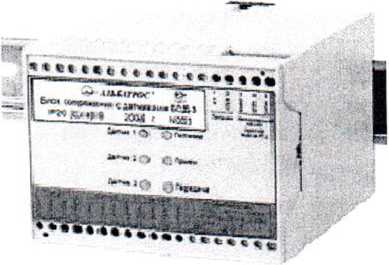

Рис.2 Фото вторичного преобразователя (БСД)

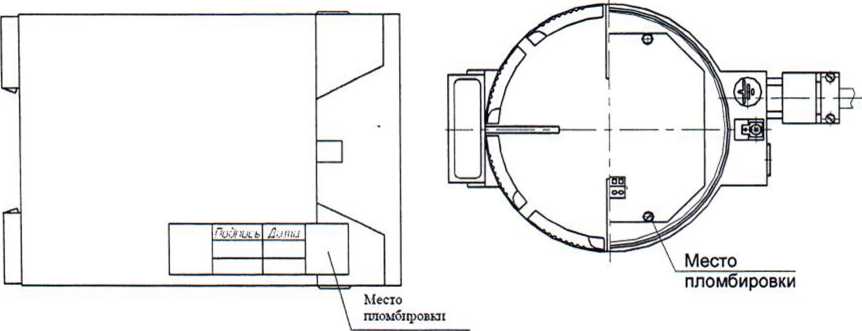

Схема пломбировки датчиков температуры представлена на рисунке 3.

Рис.З
Программное обеспечение
Встроенное программное обеспечение (ПО)
датчиков температуры многоточечных
ДТМ2 используется для измерения температуры продукта в нескольких точках по всей рабочей длине датчика и передачи результатов измерений. Передача результатов измерений производится по протоколу Альбатрос (с блоком БСД по интерфейсу RS-485, протокол Modbus RTU). При программировании микроконтроллера ATmega8-16AI ячейки преобразования (ЯПР29) устанавливается бит защиты, исключающий считывание и изменение ПО, дополнительно после проверки метрологических характеристик прибор должен быть опломбирован. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010).
Программное обеспечение «DTMT» не является метрологически значимым и предназначено только для считывания информации из блока сопряжения с датчиками (БСД) ри соединении его с персональным компьютером.
! Таблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО ДТМ2 (для датчиков УНКР.405226.003, УНКР.405226.003-02) |
JA29J20.HEX |
1.20 |
5da038a42bcefc009 b807c5a0f394f5d |
MD5 согласно RFC1321 |
ПО ДТМ2 (для датчиков УНКР.405226.003-01, УНКР.405226.003-03) |
JA29J21.HEX |
1.20 |
8cl8dl9171d00955 df914cc285c6c546 |
Технические характеристики
Метрологические и технические характеристики датчиков представлены в таблице 2. Таблица 2
Диапазон измеряемых температур, °C |
от минус 45 до плюс 125 |
„■A \ • \ | |||
Пределы допускаемой абсолютной погрешности при измерении температуры датчиками ДТМ2-0, °C: - вдиапазоне -45 °C < t < -10 °C - в диапазоне -10 °C < t < +85 °C - вдиапазоне +85 °C < t < +125 °C |
±2 ±0,5 ±2 | ||||
Пределы допускаемой абсолютной погрешности при измерении температуры датчиками ДТМ2-1, °C: -вдиапазоне -45 °C < t < +85 °C -вдиапазоне +85 °C < t < +125 °C |
±0,5 ±2 | ||||
Показатель тепловой инерции (в водной среде), г90, с |
500 | ||||
Максимальное количество ЧЭ в кабель-тросе, шт. |
16 | ||||
Рабочее избыточное давление, МПа |
0,15 | ||||
Напряжение питания, В |
+12 ± 5% | ||||
Ток потребления, мА, не более |
40 | ||||
Время выхода на рабочий режим, с, не более |
30 | ||||
Время опроса всех интегральных термометров, с, не более |
20 | ||||
| Средняя наработка на отказ, ч, не менее |
50000 | ||||
: Срок службы, лет, не менее |
8 | ||||
t Габаритные размеры датчиков ДТМ2, мм, не более |
145*215*(130 + L) | ||||
I Масса датчиков, кг, не более |
4,7 | ||||
[ Рабочие условия эксплуатации: 1 -температура окружающей среды, °C |
от минус 45 до плюс 85 | ||||
| Маркировка взрывозащиты: I -для датчиков ДТМ2 исполнений (0 или 1) в зависимости от 1 температуры установочного фланца [ -для датчиков ДТМ2 исполнений (0А или 1 А) в зависимости от 1 температуры установочного фланца |
1 ExibIIBT3/T4/T5 X 0ExiaIIBT3/T4/T5 X | ||||
| Степень защиты оболочек по ГОСТ 14254-96 |
IP68 |
// • |
/ | ||
v |
лист № 4 всего листов 5 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность' Комплектность поставки датчиков приведена в таблице 3. | Таблица 3 | ||
Обозначение |
Наименование |
Кол-во |
УНКР.405226.003 |
Датчик температуры многоточечный ДТМ2 |
1 шт. |
УНКР.405226.003 ПС ! _______________________________________________________ |
Датчик температуры многоточечный ДТМ2 Паспорт |
1 экз. |
. УНКР.405226.003 МП |
Датчик температуры многоточечный ДТМ2 Методика поверки |
1 экз. |
УНКР.405226.003 РЭ ■ |
Датчик температуры многоточечный ДТМ2 Руководство по эксплуатации |
1экз.* |
I DTMT |
Программное обеспечение на компакт-диске |
1 шт.** |
I БСД | ТУ 4217-026-29421521-04 |
Блок сопряжения с датчиками или другой аналогичный вторичный прибор производства ЗАО «Альбатрос» |
1 шт.** |
УНКР.302639.001 |
Втулка |
1 шт. |
УНКР.711100.001 |
Заглушка |
1 шт. |
УНКР.754176.002 |
Прокладка |
1 шт. |
| ВМПК.321312.002 |
Ящик |
1 шт. |
Примечания: *- поставляется в одном экземпляре на партию датчиков до пяти штук или на каждые пять 1 штук в партии; **- по заказу потребителя. | ||
.. .... Поверкаосуществляется по документу УНКР.405226.003 МП «Датчики температуры многоточечные ДТМ2. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС», 4 26 сентября 2011г. Основное поверочное оборудование: - термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005, диапазон измеряемых температур от минус 50 до плюс 300 °C, пределы допускаемой абсолютной | погрешности в диапазоне температур от минус 50 до плюс 199,9 °C: ±0,05 °C; - камера температурная испытательная Feutron типа 3416/16, диапазон воспроизводимых g температур от минус 50 до плюс 150 °C; - термостат жидкостный ТЖ-ТС-01, диапазон воспроизводимых температур от плюс 10 до плюс 95 °C, нестабильность поддержания заданной температуры: ±0,1 °C. |
| Сведения о методиках (методах) измерений приведены в соответствующих разделах ■ Руководства по эксплуатации УНКР.421457.007 РЭ.
Нормативные документы
РОСТР 52931-2008 Приборы контроля и регулирования технологических процессов. Общие условия.
ТУ 4211-002-29421521-05 «Датчики температуры многоточечные ДТМ2. Технические условия».
лист № 5 всего листов 5 |
ГОСТ 8.558-1993 ГСИ. Государственная поверочная схема для средств измерений температуры.
