Термометры биметаллические PTL серии 7
| Номер в ГРСИ РФ: | РБ 03 10 5575 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | "PREMATLAK a.s.", Словакия |
|
Описание типа РБ 03 10 5575 14 [2015-04-23]
rb-03-10-5575-14_2015-04-23.pdf
|
Скачать |
Термометры биметаллические PTL серии 7 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5575 14 |
| Наименование | Термометры биметаллические PTL серии 7 |
| Год регистрации | 2014 |
| Номер сертификата | 9460 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2019-11-27 |
| Получатель сертификата | фирма "PREMATLAK a.s.", Словакия (SK) |
Производитель / Заявитель
фирма "PREMATLAK a.s."
Адрес: Nam. Dr. Schweitzera 194, 916 01, Stara Tura
Контакты: +421-32-7753599, +421-32-7753808, prematlak@prematlak.sk
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2498-2015. |
Поверители
Скачать
|
Описание типа РБ 03 10 5575 14 [2015-04-23]
rb-03-10-5575-14_2015-04-23.pdf
|
Скачать |
Описание типа
Назначение
Термометры биметаллические PTL серии 7 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред.
Основная область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности.
Описание
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой и примерно одинаковых по толщине металлов. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб передается на стрелку отсчетного устройства термометра.

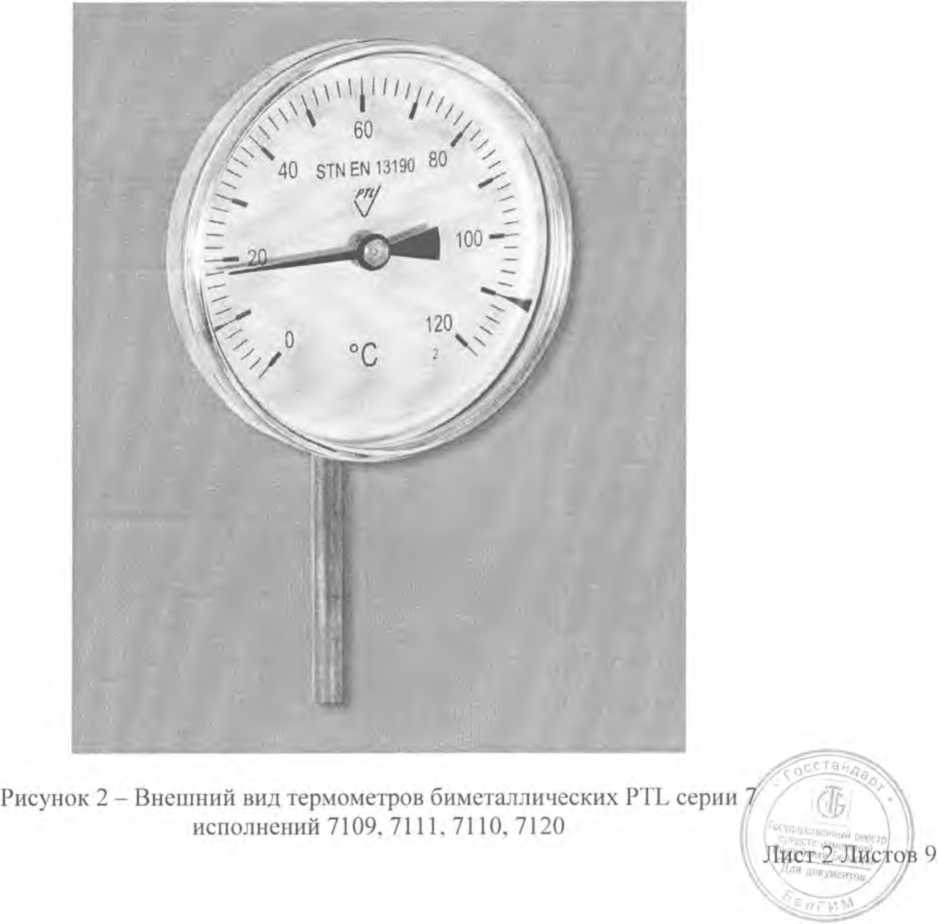

Внешний вид термометров представлен на рисунках 1-2.
Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.

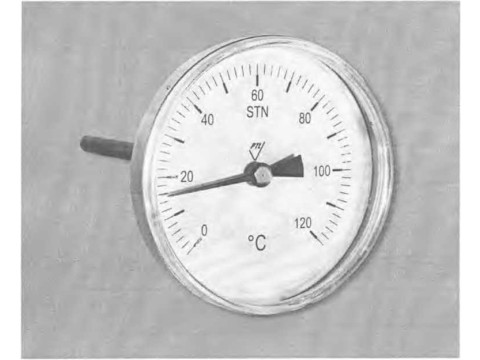

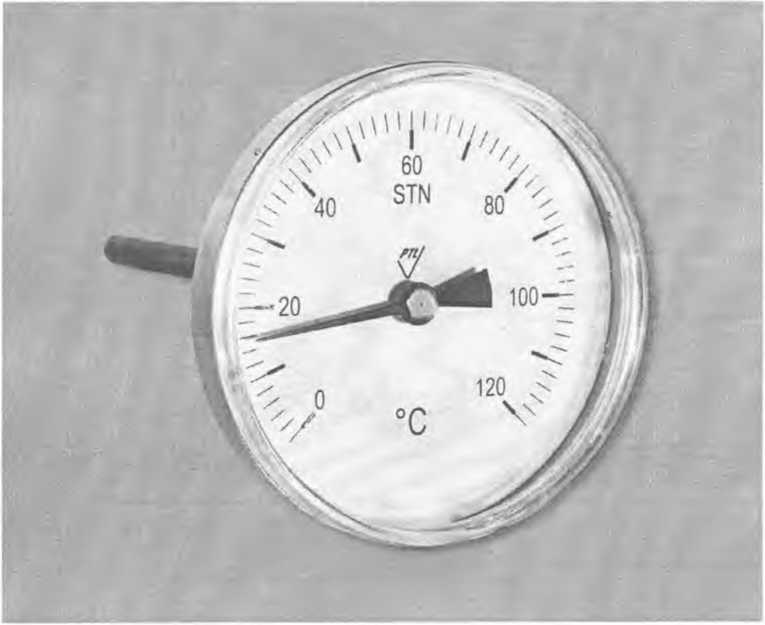

Рисунок 1 - Внешний вид термометров биметаллических PTL серии 7 исполнений 7009, 7011.7010. 7020
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики термометров указаны в таблицах 1,2. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа |
от минус 20 до плюс 60 от 20 до 80 от 84 до 106 |
|
Степень защиты оболочки IP по ГОСТ 14254 для исполнений: - 7009, 7011,7010, 7020; -7109,7111,7110,7120 |
IP 54 IP 43 |
Таблица 2
|
Серия |
Исполнение |
Диапазон показаний температуры, °C |
Диапазон измерений температуры, °C |
Пределы абсолютной погрешности измерения температуры, °C |
Диаметр погружаемой части, мм |
Длина погружаемой части, мм |
Диаметр корпуса, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
7 |
7009 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,0 |
8 |
100; 160; 250; 400;630;1000 |
63 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45,60, 100; 160; 250; 400; 630; 1000 |
63 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400; 630; 1000 |
63 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
63 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45, 60, 100; 160; 250; 400; 630;1000 |
63 | ||
|
7 |
7011 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,0 |
8 |
100; 160; 250; 400; 630; 1000 |
80 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45,60, 100; 160; 250; 400; 630; 1000 |
80 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400; 630;1000 |
80 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45, 60, 100; 160; 250; 400; 630;1000 |
80 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
80 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
7 |
7010 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,0 |
8 |
100; 160; 250; 400; 630; 1000 |
100 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
100 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400;630; 1000 |
100 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
100 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45, 60, 100; 160; 250; 400; 630;1000 |
100 | ||
|
7 |
7020 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,о |
8 |
100; 160; 250; 400;630; 1000 |
160 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45,60, 100; 160; 250; 400; 630; 1000 |
160 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400;630; 1000 |
160 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
160 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
160 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
7 |
7109 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,0 |
8 |
100; 160; 250; 400;630; 1000 |
63 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45,60, 100; 160; 250;400; 630;1000 |
63 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400; 630; 1000 |
63 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45,60, 100; 160; 250; 400; 630; 1000 |
63 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
63 | ||
|
7 |
7111 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,0 |
8 |
100; 160; 250; 400; 630; 1000 |
80 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45,60, 100; 160; 250;400; 630; 1000 |
80 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400; 630; 1000 |
80 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
80 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45, 60, 100; 160; 250; 400; 630; 1000 |
80 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
7 |
7110 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,0 |
8 |
100; 160; 250; 400; 630;1000 |
100 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45, 60, 100; 160; 250; 400; 630;1000 |
100 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400;630; 1000 |
100 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45, 60, 100; 160; 250; 400; 630; 1000 |
100 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45,60, 100; 160; 250; 400; 630; 1000 |
100 | ||
|
7 |
7120 |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,0 |
8 |
100; 160; 250; 400; 630; 1000 |
160 |
|
от минус 20 до плюс 100 |
от минус 10 до плюс 90 |
±2,0 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
160 | ||
|
от 0 до 60 |
от 10 до 50 |
±1,2 |
8 |
100; 160; 250; 400;630; 1000 |
160 | ||
|
от 0 до 120 |
от 10 до 110 |
±2,4 |
8 |
45,60, 100; 160; 250; 400; 630;1000 |
160 | ||
|
от 0 до 150 |
от 20 до 130 |
±3,0 |
8 |
45,60, 100; 160; 250; 400; 630; 1000 |
160 |
Знак утверждения типа
Знак утверждения типа наносится на паспорт термометра типографским способом.
Комплектность
Комплект поставки: термометр, паспорт, методика поверки МРБ МП.2498-2015.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "PREMATLAK a.s.", Словакия.
МРБ МП.2498-2015. Термометры биметаллические PTL серии 7. Методика поверки.
Заключение
Термометры биметаллические PTL серии 7 соответствуют документации фирмы "PREMATLAK a.s.", Словакия.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY 112 02.1.0.0025.
