Термометры стеклянные для испытаний нефтепродуктов ТИН
| Номер в ГРСИ РФ: | РБ 03 10 3157 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Термоприбор", г. Клин |
Термометры стеклянные для испытаний нефтепродуктов ТИН (далее - термометры) предназначены для измерения температур при испытании нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3157 14 |
| Наименование | Термометры стеклянные для испытаний нефтепродуктов ТИН |
| Год регистрации | 2014 |
| Номер сертификата | 9565 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-03-28 |
| Получатель сертификата | ОАО "ТЕРМОПРИБОР", г. Клин Московской обл., Россия (RU) |
Производитель / Заявитель
ОАО "ТЕРМОПРИБОР"
Адрес: 141600, г. Клин, Московская обл., Волоколамское ш., 44
Контакты: (0962)42-60-87 / (0962)42-60-94 / E-mail: thermopribor@thermopribor.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.279-78. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Термоприбор" (номер реестра - №0068, шифр поверительного клейма - АВФ)(НТК №11-10). |
Поверители
Скачать
|
Описание типа РБ 03 10 3157 14 [2011-02-03]
rb-03-10-3157-14_2011-02-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3157 14 [2015-04-22]
rb-03-10-3157-14_2015-04-22.pdf
|
Скачать |
Описание типа
Назначение
Термометры стеклянные для испытаний нефтепродуктов ТИН (далее - термометры) предназначены для измерения температур при испытании нефтепродуктов.
Описание
Принцип действия термометров основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.
Термометры (за исключением ТИНЗ-2 и ТИН6) палочного типа состоят из массивной капиллярной трубки с резервуаром, заполненным термометрической жидкостью. На капиллярной трубке нанесена шкала для отсчета измеряемой температуры. В нижней части термометра ТИН1, над резервуаром, на корпусе термометра закреплена металлическая гильза.
Термометры ТИНЗ-2 и ТИН6 состоит из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала для отсчета измеряемой температуры.

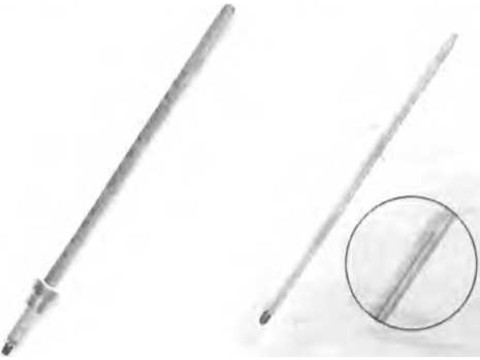

Рисунок 1 - Общий вид термометров
Технические характеристики
Метрологические и технические характеристики приведены в таблице:
|
Тип термометра |
Исполнение |
Диапазон измерения температуры, °C |
Цена деления шкалы, °C |
Пределы допускаемой абсолютной погрешности, °C |
Глубина погружения, мм |
Общая длина, мм | |
|
от |
до | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ТИН1 |
1 |
минус 7 |
ПО |
0,5 |
±0,5 |
57±5 |
285±5 |
|
2 |
90 |
360 |
2,0 |
±1,5 | |||
|
3 |
минус 58 |
50 |
0,5 |
±0,5 | |||
|
ТИН2 |
1 |
18 |
25 |
0,2 |
±0,1 |
90±5 |
212±5 |
|
2 |
39 |
54 |
237±5 | ||||
|
3 |
95 |
105 |
212±5 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
тинз |
1 |
минус 38 |
50 |
1,0 |
±0,5 |
108±3 |
231±5 |
|
2 |
минус 30 |
30 |
0,5 |
160±3 |
ЗЗО±1О | ||
|
3 |
минус 80 |
20 |
1,0 |
±1,0 (от 20 до минус 33) ±2,0 (ниже минус 33) |
76±5 |
232±5 | |
|
ТИН4 |
1 |
минус 2 |
400 |
1,0 |
±1,0 (от минус 2 до 300) ±1,5 (свыше 300) |
полная |
386±5 |
|
2 |
минус 2 |
300 |
±0,5 (от минус 2 до 150) ±1,0 (свыше 150) | ||||
|
ТИН5 |
1 |
минус 20 |
20 |
0,2 |
±0,1 |
полная |
420±5 |
|
2 |
17 |
25 |
0,1 |
255±5 | |||
|
3 |
0 |
50 |
0,2 |
420±5 | |||
|
4 |
50 |
102 |
420±5 | ||||
|
ТИН6 |
- |
минус 35 |
30 |
1,0 |
±0,5 |
255±5 |
380±5 |
|
ТИН7 |
1 |
20 |
100 |
0,2 |
±0,2 |
65±5 |
ЗЗО±1О |
|
2 |
25 |
105 |
51±5 |
419±5 | |||
|
3 |
90 |
170 |
±0,2 (от 90 до 100) ±0,4(свыше 100) | ||||
|
4 |
минус 38 |
42 |
±0,3 (от минус 38 до 0) ±0,2 (свыше 0) | ||||
|
ТИН8 |
- |
минус 80 |
20 |
0,5 |
±1,0 |
полная |
300±10 |
|
ТИН9 |
- |
минус 5 |
400 |
1,0 |
±1,0 (от минус 5 до 370) ±1,5(свыше 370) |
полная |
415±5 |
|
ТИН 10 |
1 |
18,6 |
21,4 |
0,05 |
±0,1 |
полная |
280±10 |
|
2 |
36,6 |
39,4 | |||||
|
3 |
48,6 |
51,4 | |||||
|
4 |
98,6 |
101,4 | |||||
|
5 |
минус 2 |
2 | |||||
|
6 |
мину с41,4 |
минус38,6 |
305±5 | ||||
|
7 |
23,6 |
26,4 |
280±5 | ||||
|
8 |
38,6 |
41,4 | |||||
|
9 |
58,0 |
62,0 | |||||
|
10 |
минус 19,2 |
минус 15,4 |
305±5 | ||||
|
ТИН12 |
- |
34 |
42 |
0,1 |
±0,1 |
полная |
275±5 |
|
ТИН13 |
- |
минус 37 |
21 |
0,5 |
±0,2 |
79±5 |
350±5 |
|
ТИН14 |
- |
38 |
82 |
0,1 |
±0,1 |
79±5 |
377±5 |
|
ТИН15 |
- |
минус 5 |
300 |
1,0 |
±1,0 |
75±5 |
390±5 |
Вероятность безотказной работы термометров, в которых в качестве термометрической жидкости используется ртуть, соответствует значению 0,95 за 2000 часов, для остальных 0,93 за 2000 часов.
Знак утверждения типа
наносится в верхнем левом углу паспорта типографским способом.
Комплектность
1. Термометр - 1 шт.
2. Паспорт - 1 шт.
3. Футляр- 1шт.
Поверка
осуществляется по ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
При поверке применяется термометры сопротивления платиновые ПТС-1 ОМ диапазоны измерений (0-660) °C, (минус 196- 0,01) °C, 2 разряд.
Сведения о методах измерений
При использовании термометров стеклянных для испытаний нефтепродуктов ТИН применяется метод прямых измерений (изменение температуры), который приведен в паспорте.
Нормативные документы
1. ГОСТ 400-80 «Термометры стеклянные для испытаний нефтепродуктов. Технические условия»
2. ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
3. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (измерение температуры).
