Преобразователи термоэлектрические ТНН, ТЖК

Назначение

Преобразователи термоэлектрические ТНН, ТЖК (далее по тексту - ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры, в качестве первичных термопреобразователей.

Описание

Принцип работы ТП основан на возникновении термоэлектродвижущей силы (ТОДО в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при различной температуре. ТП обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (НСХ).

ТП изготавливаются с термопарами в качестве чувствительных элементов (ЧЭ), типов;

- никросил/нисиловые (ТНН) - N:

- железо/константаловые (ТЖК) - J.

ТП изготавливаются следующих модификаций: ТНН/ТЖК -001, -002, -003, -004, -101, -102. -103, -104. -201. -201У. -202, -301. -302, -303, -304, -305, отличающихся друг от друга конструкцией защитной арматуры, способу контакта с измеряемой средой, способу монтажа (крепления) на объекте, виду рабочего спая (изолированные и неизолированные), по количеству ЧЭ. классу допуска и по конструкции (разборные, неразборные), наличию клеммной головки и её материалу.

Фотографии общего вида ТП приведены на рисунках 1-4:

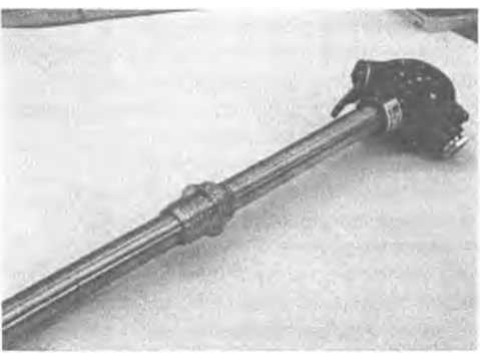

Рис.1 - ТП модификации ТНН/ТЖК-202

Рис.2 - ТП модификации ТНН/ТЖК-104

Рис.З - ТП модификации ТНН/ТЖК-23 2

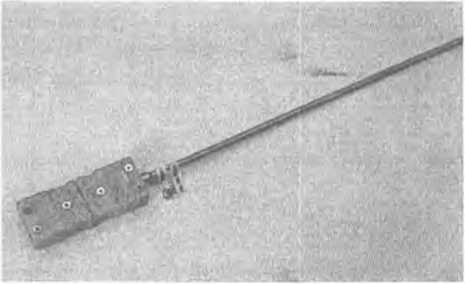

Рис.4 ТП модификации ТНН/ТЖК-004

Технические характеристики

Диапазон измеряемых температур, °C.............от минус 40 до плюс 1200 (для ТНН);

от минус 40 до плюс 750- (для ТЖК)

Условное обозначение НСХ по ГОСТ Р 8.585-2001.............................N (ТНН);

J (ТЖК) Класс допуска.................................................................................1 или 2

Пределы допускаемых отклонений от Для ТНН

по ГОСТ 6616-94, °C:

Для ТЖК

1 класс допуска:

± 1,5 (от минус 40 до плюс 375 °C);

± 0,004t (св. плюс 375 до плюс 750 °C)

2 класс допуска:

± 2,5 (от минус 40 до плюс 333 °C);

± 0,00751 (св. плюс 333 до плюс 750 °C),

1 класс допуска:

±1,5 (от минус 40 до плюс 375 °C);

± 0,004t (св. плюс 375 до плюс 1000 °C).

2 класс допуска:

± 2,5 (от минус 40 до плюс 333 °C);

± 0,0075t (св. плюс 333 до плюс 1200 °C), где t - значение измеряемой температуры,

Показатель тепловой инерции ТП (в зависимости от диаметра монтажной части защитной арматуры), с:...........................................................................от 5 до 180

Электрическое сопротивление изоляции ТП между цепью ЧЭ и защитной арматурой,

МОм, не менее:

- 100 - при температуре (25±10) °C и относительной влажности не более 80 %;

- 1,0 - при температуре 35 °C и относительной влажности 98 %;

- 0,07 - при температуре верхнего предела измерений до 600 °C;

- 0,025 - при температуре верхнего предела измерений до 800 °C,

- 0,005 - при температуре верхнего предела измерения до 1000 °C (для ТНН).

Длина погружаемой части, мм.......................................................от 50 до 3150

Диаметр погружаемой части (в зависимости от материала защитной арматуры), мм:......................................................................................................от 6 до 50

Группа климатического исполнения ТП по устойчивости и прочности к воздействию

температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 .......................С4

ТП по устойчивости к механическим воздействиям при эксплуатации соответствуют группам исполнения по ГОСТ Р 52931-2008:

- V3 - ТП с монтажными элементами и монтажной длиной до 250 мм включительно;

- L1 - ТП без монтажных элементов и монтажной длиной 500 мм и более;

- L3 - ТП с керамическими защитными чехлами;

- N2 - ТП всех остальных модификаций

Степень защиты ТП от проникновения внутрь воды и пыли по ГОСТ 14254-96:

- IP40 - для термопарных разъемов;

- IP55 - для клеммных головок из полимерного материала;

- 1Р65 - для клеммных головок из алюминиевого сплава

Средний срок службы, лет, не менее

Вероятность безотказной работы:

- для ТП с Т1!0М свыше 600 °C за 8000 часов, не менее

- для ТП с Тном ниже или равной 600 °C за 35000 часов, не менее.......

- для всех ТП на верхнем пределе 1’раб за 1000 часов, не менее.............

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) паспорта ТП типографским способом, а также на этикетку, прикрепленную к ТП.

Комплектность

- Преобразователь термоэлектрический (модификация и исполнение по заказу) - 1 шт.

- Паспорт - 1 экз.

Поверка

г.ществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика л зверки» и МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи термоэлектрические с дли-погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

- установка для испытания электрической прочности изоляции ВМН 06.00.000 250 В; ПГ±10В;

- мегаомметр электронный Ф4102/1-1М (0-2000) МОм; КТ 1,5;

- установка УПСТ-2М, 9,0 мкВ;

- преобразователь термоэлектрический эталонный ТППО-Ю00 (300-1200) °C, ПГ =(0,5-0,9) °C, 2 разряд;

- милливольтметр В2-99 [(-ЗОО)-ЗОО] мВ, ПГ ± (0,006- 0,02) мВ;

- печь МТП-2МР-50-500 (100-1200) °C; 0,8 °C /см, ±0,1 °C /мин;

- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °C.

Примечание: При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующих разделах ТУ 4211-030-39375199-07.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4211-030-39375199-07 Преобразователи термоэлектрические ТНН, ТЖК. Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

МИ 3090-2007 Рекомендация. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
