Контроллеры многофункциональные ARIS MT700

Назначение

Контроллеры многофункциональные ARIS МТ700 (далее - ARIS МТ700) предназначены для измерения тока и напряжения в диапазоне унифицированных аналоговых сигналов, сбора данных со счетчиков электрической энергии, других счетчиков энергоресурсов, периферийных модулей телемеханики, микропроцессорных терминалов релейной защиты и автоматики (МП РЗА), микропроцессорных измерительных преобразователей (МИП) и других цифровых измерительных устройств (ЦПУ), ведения архивов расхода электроэнергии и энергоресурсов, за различные периоды, архивов профилей, подинтервалов, параметров электросети, авточтений; регистрации дискретных сигналов о состоянии оборудования, выдачи команд телеуправления, обработки полученной информации (в том числе расчета дополнительных параметров по алгоритмам пользователя), её хранения и трансляции в вышестоящие уровни автоматизированных информационно-измерительных систем (АИИС) и систем сбора и передачи информации (ССПИ).

Описание

ARIS МТ700 могут применяться в качестве устройств сбора и передачи данных (УСПД) в системах коммерческого (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ), в качестве контроллеров в системах телемеханики (СТМ, ССПИ) на электрических подстанциях (РП, ТП), станциях, объектах ЖКХ, а также в комплексных системах АСКУЭ и ТМ.

ARIS МТ700 выполнены на базе промышленных контроллеров, содержащих в себе процессор, оперативную память, диск на основе флэш-памяти, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления, GSM/GPRS модем и ГЛОНАСС/GPS приёмник точного времени.

ARIS МТ700 позволяют проводить измерения аналоговых сигналов постоянного тока и напряжения при помощи 8 аналоговых входов, которые оборудованы переключателями изменения режима измерения (ток или напряжение). При измерении аналоговый сигнал оцифровывается и представляется числом в формате «float» для передачи на верхний уровень и хранится во внутренних архивах.

ARIS МТ700 позволяют объединить счётчики электроэнергии, энергоресурсов, модули телесигнализации и телеуправления и другие ЦПУ в объекты контроля, с использованием цифровых интерфейсов Ethernet, RS-485 и RS-232.

Для автоматической коррекции встроенных часов используется встроенный ГЛОНАСС/GPS - приемник или внешний сервер времени с протоколом NTP. ARIS МТ700 обеспечивает синхронизацию времени опрашиваемых устройств в соответствии с протоколами обмена опрашиваемых устройств. ARIS МТ700 может выступает в качестве локального сервера времени и отвечать на NTP- запросы устройств.

ARIS МТ700 обеспечивает опрос устройств в нескольких режимах:

- Режим чтения учетных данных;

- Режим чтения телеметрических данных;

- Режим совмещенного чтения учетных и телеметрических данных.

Число подключаемых устройств зависит от типа устройств, режима и цикла опроса. Максимально возможное число устройств - не более 100.

Методика определения числа устройств, доступных для заданного режима работы, приведена в руководстве по эксплуатации.

Каналы обмена информации включают следующие интерфейсы:

- Ethernet 10/100 МВ (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-104, CRQ, МЭК 61850-8-1, протоколам счетчиков, ЦИУ, МИП и МП РЗА).

- RS-232/485 (обмен информацией осуществляется по стандартным цифровым протоколам обмена МЭК 870-5-101. МЭК 870-5-103. Гранит. МЭК 870-5-1-95 формата FT3. Modbus, протоколам счетчиков, ЦИУ. МИП и МЛ РЗА);

-GSM/GPRS.

Контроллеры многофункциональные ARIS МТ700 имеют структуру. укатанную в таблице 2:

Таблица 2 - Структура контроллера ARIS М1700_______ _________________

Порт последовательных полномодемных интерфейсов RS-232

| Порт последовательных интерфейсов RS-485__________________________________3_________

Порт интерфейса Ethernet 10/100Base-Tx

Порт USB 2.0 HOST/DEVICE

Встроенный GSM/GPRS модуль

Встроенный ГЛОНАСС/GPRS модуль            __________I__

Дискретный вход 1)Г в том числе счётных. =24В или = 12В (выбирается переклю- 8( 16'1'2 чателем)____________________

Аналоговый вход AI, -20 *20 мА или -I0..+10 В (выбирается переключателем) 8 Дискретный выход РОН, коммутирующий 12 - 220В (0,8 А)

I - при исключении аналоговых входов_________

Конфитурация ARIS МТ700 определяется кодом заказа, формируемым по следующим правилам:_________________________________________________________________________

Пример кода заказа для версии ARIS МТ700 с входным питанием 220 В. с установленным GPS приемником и GPRS модемом: ARIS М1700-220-1-1

Все данные и параметры хранятся в энергонезависимой памяти. Предусмотрен самостоятельный старт контроллеров, после возобновления питания.

Для обеспечения высокой степени работоспособности, контроллеры ARIS М1700 осуществляют самодиагностику и фиксируют все случаи неисправности в журнале событий в энергонезависимой памяти.

Все электронные компоненты ARIS МТ700 размещены в пломбируемых корпусах (рисунок 1).

Кабели аналоговых, дискретных сит налов и интерфейс RS-485. подводимые к контроллерам AR1S М Г700. подключаются в пломбируемом отсеке корпуса.

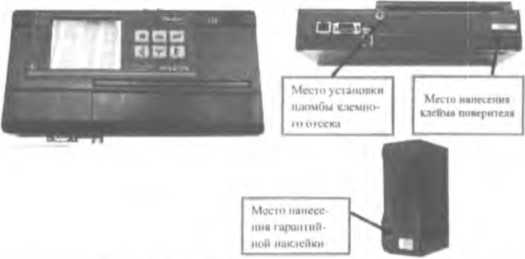

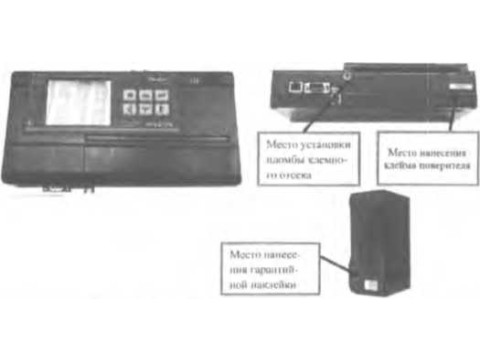

Рисунок 1 - Общий вид и места пломбирования контроллера ARIS МТ700

ARIS МТ700 обеспечивают сбор информации с ЦИУ. в том числе и счетчиков (таблица 3). Полный список устройств приведен в руководстве по эксплуатации (ПБКМ.424359.003 РЭ).

Таблица 3 - Счетчики и ЦИУ, поддерживаемые кон троллерами ARIS МТ700
