Преобразователи термоэлектрические взрывозащищенные ТХА-Ех, ТХК-Ех

Назначение

Преобразователи термоэлектрические взрывозащищенные ТХА-Ех, ТХК-Ех (далее по тексту - ПТВ) предназначены для измерений во взрывоопасных зонах и помещениях температуры жидких и газообразных сред: азотоводородной смеси, газообразного и жидкого аммиака, природного газа и продуктов его сгорания, конвертированного газа в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности и при производстве минеральных удобрений во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории взрывоопасности ПС и групп взрывоопасности Т1, Т2, ТЗ, Т4, Т5, Тб по ГОСТ Р 51330.0-99.

Описание

Принцип работы ПТВ основан на возникновении термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при различной температуре. ПТВ обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (НСХ). ПТВ состоят из измерительной вставки с одним или двумя чувствительными элементами (ЧЭ) с изолированными рабочими спаями, клеммной головки и защитной арматуры с различными видами присоединений к объектам измерений. Также имеется кабельный ввод для вывода компенсационных проводов. Крышка клеммной головки предохранена от самоот-винчивания специальным упором. Нажимной штуцер кабельного ввода предохранен от само-отвинчивания контргайкой. Болты крепления упора и нажимной штуцер с контргайкой стопорятся методом обвязки с последующей пломбировкой. Токоведущие и заземляющие зажимы предохранены от самоотвинчивания применением пружинных шайб и контргаек.

ЧЭ изготавливаются из термоэлектродной проволоки по ГОСТ 1790-77 или термопарного кабеля в соответствии с ТУ 16.К03-41-2004.

Материал клеммной головки - алюминиевый сплав АЛЗ по ГОСТ 1583-93. Защитная арматура выполнена из нержавеющей стали по ГОСТ 5632-72 марок- 12Х18Н10Т, 10Х17Н13М2Т.

ПТВ изготавливаются следующих модификаций: ТХА/ТХК-104Ех, ТХА/ТХК-106Ех, ТХА/ТХК-108Ех, ТХА/ТХК-109Ех, отличающихся друг от друга конструкцией защитной арматуры и видами присоединения к объекту измерений (без монтажных элементов, с подвижным штуцером, с неподвижным штуцером, с фланцем).

ПТВ являются взрывозащищенными и имеют вид взрывозащиты по ГОСТ Р 51330.1-99 «взрывонепроницаемая оболочка». Вид маркировки по ГОСТ Р 51330.0-99 - !ExdIICT6X.

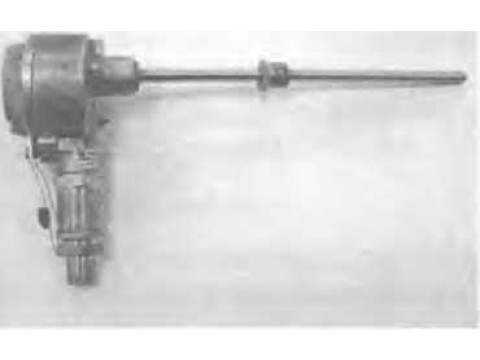

Фото 1 - общий вид ПТВ

Технические характеристики

Диапазон измеряемых температур, °C......................от 0 до плюс 800 (для ТХА-Ех);

от 0 до плюс 600 (для ТХК-Ех)

Условное обозначение НСХ по ГОСТ Р 8.585-2001.............................К (ТХА-Ех);

L (ТХК-Ех)

Класс допуска..........................................................................................2

Пределы допускаемых отклонений от НСХ по ГОСТ 6616-96, °C:          _

- для ТХА-Ех: ....±2,5 (от 0 до плюс 333 °C); ± 0,0075t (св. плюс 333 до плюс 800 °C);

- для ТХК-Ех: ....±2,5 (от 0 до плюс 300 °C); ± 0,0075t (св. плюс 300 до плюс 600 °C), где t - значение измеряемой температуры, °C

Показатель тепловой инерции ТПВ (в зависимости от диаметра монтажной части защитной арматуры) с, не более.........................................................30 (для 0=10 мм);

20 (для 0 = 8 мм);

16 (для 0 = 6 мм) Электрическое сопротивление изоляции ПТВ между цепью ЧЭ и защитной ар.матурой, МОм, не менее:

- 100 - при температуре (25± 10) °C и относительной влажности не более 80 %;

- 1,0 - при температуре 35 °C и относительной влажности 98 %;

- 0,07 - при температуре верхнего предела измерений до 600 °C;

- 0,025 - при температуре верхнего предела измерений до 800 °C.

Диаметр погружаемой части, мм...........................................................6; 8; 10

Длина погружаемой части, мм.....................................................от 250 до 2000

Взрывозащищенность ПТВ обеспечена заключением его электрических цепей во взрывонепроницаемую клеммную головку.

Вид климатического исполнения ПТВ по ГОСТ Р 52931-2008 при температуре окружающего воздуха от -20 до 40 °C.....................................................................С4

! ПТВ по устойчивости к механическим воздействиям при эксплуатации соответствуют руппе исполнения N3 по ГОСТ Р 52931-2008.

Степень защиты ПТВ от проникновения внутрь воды и пыли соответствует исполне-1ИЮ IP 65 по ГОСТ 14254-96.

Средняя наработка до отказа, часов, не менее..............................................25000

Средний срок службы, лет, не менее...............................................................5.

|нак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к ПТВ.

Комплектность

- Термопреобразователь (тип исполнения по заказу) -1шт.

- Руководство по эксплуатации ДСВМ 405211.060 РЭ - 1 экз.

Поверка

куществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика юверки».

Основные средства поверки:

- Установка для испытания электрической прочности изоляции ВМН 06.00.000

*50 В; ПГ ±10 В;

- Мегаомметр электронный Ф4102/1 -1М (0-2000) МОм; КТ 1,5;

- Установка УПСТ-2М, 9,0 мкВ;

- Преобразователь термоэлектрический эталонный ТППО-1000 (300-1200) °C, ПГ ±(0,5-0,9) °C, 2 разряд;

- Милливольтметр В2-99 [(-ЗОО)-ЗОО] мВ, ПГ ± (0,006- 0,02) мВ;

- Печь МТП-2МР-50-500 (100-1200) °C; 0,8 °C/см, ±0,1 °C/мин.

Примечания: при поверке допускается применение других средств измерений и вспомога-гельного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующих разделах Руководства по эксплуатации ДСВМ 405211.060 РЭ .

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразо-зания.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных (стоматических районов. Категории, условия эксплуатации, хранения и транспортирования в васти воздействия климатических факторов внешней среды.

ГУ 4211-027-39375199-06 Преобразователи термоэлектрические взрывозащищенные типа ХА-Ех, ТХК-Ех. Технические условия.

'ОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры 'ОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:                                                    - ~

Осуществление деятельности в области охраны окружающей среды; выполнение работ по Обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований ромышленной безопасности к эксплуатации опасного производственного объекта; выполне-ие работ по оценке соответствия промышленной продукции и продукции других видов, а акже иных объектов установленным законодательством Российской Федерации обязательном требованиям.

Ьготовитель

Общество с ограниченной ответственностью Научно-производственное

объединение «Вакууммаш», (ООО НПО «Вакууммаш»)

Юридический адрес: 426057 г. Ижевск, Удмуртская Республика, проезд Дерябина,-2/52.

Почтовый адрес: 426034, г. Ижевск, а/я 3472.

Телефакс: +7(3412) 609-801,609-802, 609-637, 609-806, 609-813, 609-814, 609-815

E-mail: POSTMASTER@VAKUUMMASH.UDM.RU

Зспытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП «ВНИИМС», г. Москва

Аттестат аккредитации от 27.06.2008, регистрационный номер 30004-08.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефакс: (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
