Термометры сигнализирующие взрывозащищенные

Назначение

Термометры сигнализирующие взрывозащищенные (в дальнейшем - термометры) предназначены для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства.

Описание

Термометры состоят из измерительной и показывающей частей и электросигнального взрывозащищенного блока.

Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и преобразуется в изменение давления, под действием которого манометрическая пружина через трибко-секторный механизм перемещает показывающую стрелку относительно шкалы. Одновременно со стрелкой поворачивается ведущий поводок, перемещающий шторку в зазорах датчиков.

Термометры изготавливаются следующих моделей: ТГП-!6СгВЗТ4 (манометрические показывающие) и ТКП-16СТВЗТ4 (манометрические конденсационные).

В качестве датчиков электрического сигнала используются обмотки генераторов высокой частоты. Один из них выдает сигнал минимального, другой - максимального значения измеряемой температуры.

При входе шторки в зазор одного из датчиков происходит срыв генерации, и на выходе сигнализирующего устройства появляется сигнал (минимум или максимум). Сигнализирующее устройство состоит из электросигнал иного блока, заключенного во взрывонепроницаемое отделение корпуса. Через зажимной фланец вводится семижильный кабель для питания электрической схемы прибора.

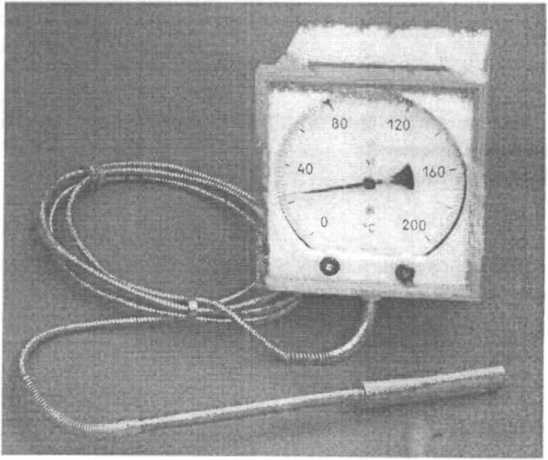

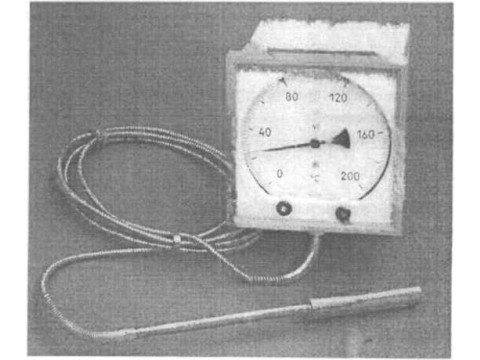

Фото общего вида термометров

Технические характеристики

Диапазоны измеряемых температур, °C

- ТГП-16СгВЗТ4                                   -50 - +50; -50 - 4-100; -50 - + 150;

0 - 4-] 50; 0 - 4-200; 0 - 4-300;

+ 100-+300

- ГКП-16СгВЗТ4                                  -25 - +35; -25 - +75; 0 - +50;

0-+100;+25-+125;

+50- +150; +100 - +200;

+200-+300;+100-+250

Класс точности                                     1,5

Пределы допускаемой приведенной погрешности, % ±1,5

Вариация показаний, %, не более                     1,5

Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства от диапазона измерений, % ±2,5 Длина соединительного капилляра, м

- ТГП-16СгВЗТ4                                       1,6; 2,5; 4;6; 10; 16; 25; 40; 60

- ТКП-16СгВЗТ4                                      1,6; 2,5; 4; 6; 10; 16; 25.

Питание сигнализирующего устройства от сети переменного

Относительная влажность, %, не более, при температуре +35 °C 95

Давление измеряемой среды, кгс/см2, до:

без защитной гильзы                                64

с защитной гильзой                                250

Степень защиты от внешних воздействий по ГОСТ 14254-96: IP40 или 1Р54

(измерительная часть);

1Р54 (электросигнальный блок).

Знак утверждения типа

Знак утверждения типа наносится методом фотохимической печати на табличку, которая крепится к корпусу термометра и титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).

Комплектность

Термометр - 1 шт.

Штуцер или гильза защитная - 1 комплект.

Предохранитель - 1 шт.

Кронштейны - 2 шт.

Фланец нажимной - 1 шт.

Руководство по эксплуатации - 1 экз. (на партию термометров, при поставке в один адрес).

Паспорт - 1 экз.

Примечания:

1. Гильза защитная поставляется по специальному заказу.

2. При указании в заказе о поставке гильзы защитной, штуцер не поставляется.

Поверка осуществляется по ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

- образцовые ртутные стеклянные термометры 2 и 3 разряда ТР1, ТР2, ТРЗ, диапазон измерения 0 - 300 °C по ГОСТ 8.083, диапазон измерения 243,15 - 273,15 К по ГОСТ 8.082;

- образцовый платиновый термометр сопротивления 2-го разряда, тип ПТС-10 диапазон измерения 0 - 630,74 °C по ГОСТ 8.083.;

- термостаты жидкостные переливные прецизионные серии ТПП-1 модель ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур oi минус 60 до плюс 300°С;

- оловянный термостат ТО-3, диапазон температур от 300 до 600 °C, точность поддержания температуры ±0,5 °C.

Допускается применять другие средства поверки, удовлетворяющие по точности ГОСТ 8.305-78.

Сведения о методиках (методах) измерений приведены в соответствующих разделах Руководства по эксплуатации «Термометры сигнализирующие взрывозащищенные» 2В2.820.203 РЭ.

Нормативные документы

1. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия,

3. ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

4. ГОСТ Р 51330.13-99 Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок).

5. ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).

6. ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны груда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление геодезической и картографической деятельности; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (п.п.3, 5, 6, 11, 12, 14 пункта 3 статьи 1 Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008г.).
