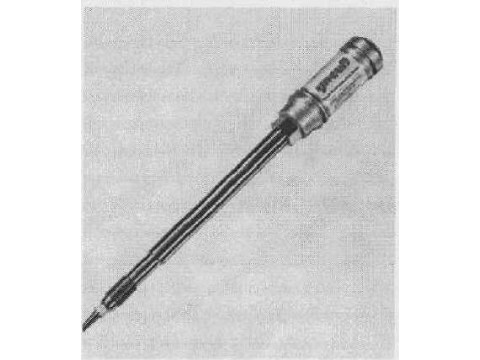

Датчики температуры расплава TF
| Номер в ГРСИ РФ: | РБ 03 10 4569 11 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Датчики температуры |
| Производитель / заявитель: | "Gneuss Kunststofftechnik GmbH", Германия |
|
Описание типа РБ 03 10 4569 11 [2011-04-13]
rb-03-10-4569-11_2011-04-13.pdf
|
Скачать |
Датчики температуры расплава TF (далее - датчики) предназначены для измерения температуры жидких, тестообразных или пастообразных масс при высоких температурах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4569 11 |
| Наименование | Датчики температуры расплава TF |
| Год регистрации | 2011 |
| Номер сертификата | 6875 |
| Дата регистрации | 2011-01-27 |
| Срок действия | 2016-01-27 |
| Получатель сертификата | фирма "Gneuss Kunststofftechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Gneuss Kunststofftechnik GmbH"
Адрес: Monichhusen 42, D-32549 Bad Oeynhausen
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2128-2011 |
Поверители
Скачать
|
Описание типа РБ 03 10 4569 11 [2011-04-13]
rb-03-10-4569-11_2011-04-13.pdf
|
Скачать |
Описание типа
Назначение
Датчики температуры расплава TF (далее - датчики) предназначены для измерения температуры жидких, тестообразных или пастообразных масс при высоких температурах.
Область применения - химическая, нефтеперерабатывающая и другие области промышленности.
Описание
Измерение температуры данными датчиками осуществляется при помощи чувствительных элементов типа РТ100 класса В по СТБ ГОСТ Р 8.625-2010 или типа К, J по СТБ ГОСТ Р 8.585-2004.
Датчики TF выпускаются в двух модификациях TF-CX, TF-MX.
Датчики TF-CX снабжены керамической головкой, позволяющей минимизировать температурное влияние стенок цилиндра экструдера.
Датчики TF-MX имеют металлический наконечник конической формы, позволяющий производить измерения высоковязких пластмасс.
Внешний вид датчиков представлен на рисунках 1,2.
Госудаосгеег',ын
нии А
Схема с указанием места нанесения знака поверки (клейма-наклейки) приве к описанию типа.

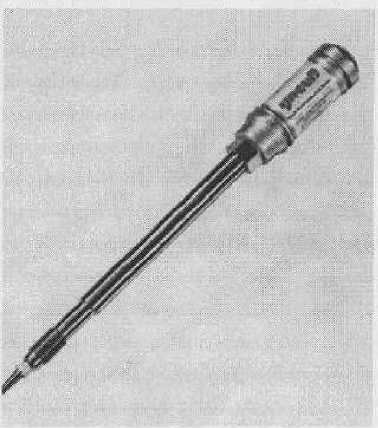

Рисунок 1. Внешний вид датчиков TF-CX

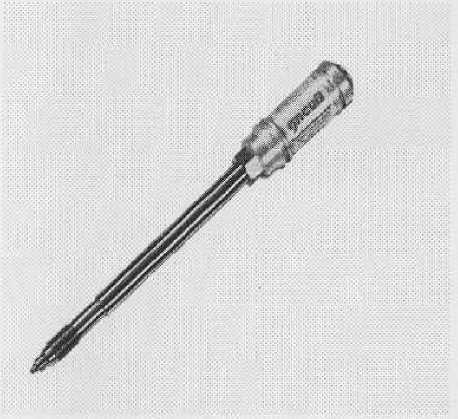

Рисунок 2. Внешний вид датчиков TF-MX
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения температуры, °C: - для датчиков с чувствительным элементом типа К, J по СТБ ГОСТ Р 8.585-2004 - для датчиков с чувствительным элементом Pt 100 класса В по СТБ ГОСТ Р 8.625-2010 |
от 0 до 400 от 0 до 350 |
|
Пределы допускаемой абсолютной погрешности измерения температуры в диапазоне температур от 0 °C до 375 °C для датчиков с чувствительным элементом типа К, J по СТБ ГОСТ Р 8.585-2004, °C, не более |
1,5 |
|
Пределы допускаемой относительной погрешности измерения температуры в диапазоне температур от 375 °C до 400 °C для датчиков с чувствительным элементом типа К, J по СТБ ГОСТ Р 8.585-2004, %, не более |
0,4 |
|
Пределы допускаемой абсолютной погрешности измерения температуры в диапазоне температур от 0 °C до 350 °C для датчиков с чувствительным элементом PtlOO класса В по СТБ ГОСТ Р 8.625-2010, °C, не более |
±(0,3 + 0,005 |t|), где |t| - абсолютное значение температуры, °C, без учета знака |
|
Степень защиты от проникновения воды, пыли и посторонних твердых частиц по IEC 60529: - корпуса - штекера |
IP 65 IP 55 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки датчиков входит:
- датчик;
- стандартный элемент для измерения температуры;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Gneuss Kunststofftechnik GmbH" (Германия).
МРБ МП.2128-2011 "Датчики температуры расплава TF. Методика поверки".
Заключение
Датчики температуры расплава TF соответствуют требованиям документации фирмы "Gneuss Kunststofftechnik GmbH" (Германия).
Межповерочный интервал - не более 12 месяцев (для датчиков, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025. z
