Преобразователи термоэлектрические ТПП-0192, ТПР-0192, ТПР-0292, ТПП-0392, ТПР-0392, ТПР-0492, ТПР-0792

Назначение

Преобразователи термоэлектрические (далее по тексту - термопреобразователи или ТП) ТПП-0192, ТПР-0192, ТПР-0292, ТПП-0392 и ТПР-0392 предназначены для измерения температуры окислительных и нейтральных газовых сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры. Отдельные исполнения ТПП-0192 и ТПР-0192 также предназначены для измерения температуры в печах с продуктами горения твёрдого и газообразного топлива и температуры расплавов, не разрушающих материал защитной арматуры. Термопреобразователи ТПР-0792 предназначены для измерения температуры водорода, окиси углерода, паров воды и других химически агрессивных и высокотемпературных сред, не разрушающих материал защитной арматуры. ТП типа ТПР-0492 предназначены для измерения температуры горячего дутья доменных печей.

Описание

Принцип действия ТП основан на явлении возникновения в цепи термопреобразователя термоэлектродвижущей силы при разности температур между его рабочим и свободными концами и зависимости величины термоэлектродвижущей силы от этой разности температур.

Термопреобразователь состоит из чувствительного элемента (термопары, армированной электроизоляционной огнеупорной керамикой), заключённого в защитную арматуру, предохраняющую чувствительный элемент от механических повреждений и воздействия измеряемой среды. В конструкции термопреобразователя предусмотрена специальная головка для подсоединения к вторичному измерительному прибору. Термопреобразователи относятся к невосстанавливаемым, одноканальным, однофункциональным, перемонтируемым изделиям. Термопреобразователи ТПП-0392, ТПР-0392 являются бескорпусными и представляют собой термопару из платинородиевых сплавов, армированную двухканальной трубкой из высокоогнеупорного и электроизоляционного материала.

Термопреобразователи ТПП-0192, ТПР-0192 и ТПР-0292 имеют исполнения, отличающиеся материалом и диаметром защитной арматуры, особенностями конструкции (элементы ■ крепления в эксплуатации, конструкция корпуса головки, количество рабочих спаев, тип защитного чехла, количество защитных чехлов) и степенью герметичности по отношению к измеряемой среде.

В конструкции термопреобразователей ТПР-0792 предусмотрен газовый наддув (азотом) для исключения проникновения вредных веществ внутрь защитной арматуры.

Термопреобразователи ТПП-0392 и ТПР-0392 имеют исполнения в зависимости от диаметра термоэлектродов и длины монтажной часта. По отношению к измеряемой среде данные ТП не являются герметичными.                          s'" 4

Погружаемая часть защитной арматурыт^/(в_зав: готавливаться из карбида кремния, корундаДтЙлэдЖ ^

модификации) может Из-

жатного графита.

Фотографии общего вида термопреобдазора

копия ВЕРНА

СЕНСОР

ректор

1,2,3.

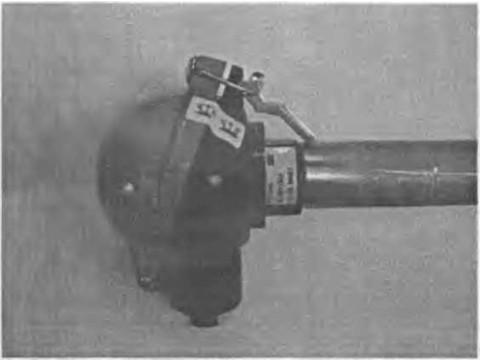

Рис. 1 - Термопреобразователь ТПП-0192

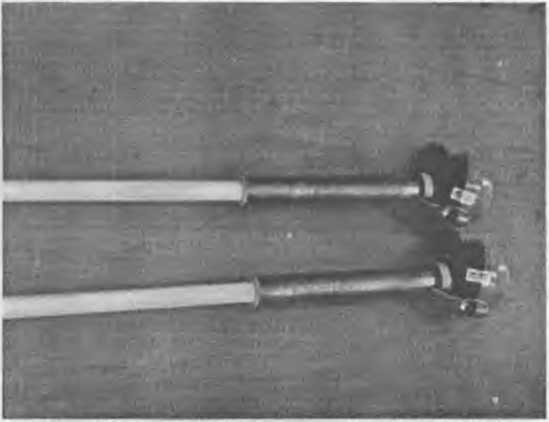

Рис.2 Термопреобразователи ТПП/ТПР-0192

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в левом верхнем углу) паспорта или руководства по эксплуатации типографским способом.

Комплектность

Термопреобразователь - 1 шт. (модификация и исполнение в соответствии с заказом). Паспорт (для ТПП-0192, ТПР-0192, ТПР-0292, ТПР-0792, ТПП-0392, ТПР-0392, ТПР-

)492)-1экз.

Руководство по эксплуатации (для ТПП-019 ПТП-0192-09/-10, ТПР-0192-09/-10, ТПП-0192-1£4£ )192-05А/-06А, ТПП-0192-05Б/-06Б, ТПР-0192-

СЕНСОР

-0192-16, -0192т05А/-06А, ТПР-

0192-16,

КОПИЯ

ВЕРНА

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. ИреоОразователи термоэле]

поверки».                                                             /

ДИРЕКТОР

ЭДе^одика

Основные средства поверки:                                     )

- эталонный 1-го разряда ТП типа ППО в диапазоне температур от плюс ЗОО до плюс 1200 °C;

- эталонный 2-го разряда ТП типа ПРО в диапазоне температур от плюс 600 до плюс 1600 °C;

- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °C до плюс 660 °C;

- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10'4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10‘5-R+5-10'4), где R - измеряемое сопротивление, Ом;

- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °C;

- горизонтальная трубчатая печь типа МТП-2МР с диапазоном температур от плюс 300 до плюс 1200 °C, температурный градиент 0,8 °С/см;

- печь высокотемпературная типа ВТП-1600-1 с температурой до 1600 °C, нестабильность поддержания температурного режима не более 0,4 °С/мин.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующих разделах пас-юрта и Руководства по эксплуатации на ТП.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразо-зания.

ГУ 311-0226258.022-2005 «Преобразователи термоэлектрические типа ТПП-0192, ТПР-0192, ГПР-0292, ТПР-0792, ТПР-0492, ТПП-0392, ТПР-0392. Технические условия».

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной тродукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
