Вычислители C-FLOW
| Номер в ГРСИ РФ: | РБ 03 10 1787 02 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "MMG Automatika Muvek Rt", Венгрия |
|
Описание типа РБ 03 10 1787 02 [2002-01-01]
rb-03-10-1787-02_2002-01-01.pdf
|
Скачать |
Вычислители C-FLOW предназначены для восприятия и преобразования измерительной информации, представленной входными унифицированными сигналами, и могут использоваться в нефтяной и других областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1787 02 |
| Наименование | Вычислители C-FLOW |
| Год регистрации | 2002 |
| Номер сертификата | 2177 |
| Дата регистрации | 2002-11-26 |
| Срок действия | 2007-11-26 |
| Получатель сертификата | фирма "MMG AM Nova" Rft, Венгрия () |
Производитель / Заявитель
фирма "MMG Automatika Muvek Rt"
Адрес: 1037 Budapest, Szepvolgyi ut 41
Контакты: 36 (1) 250-2590 // 36 (1) 188-7733
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1264-2003 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 10 1787 02 [2002-01-01]
rb-03-10-1787-02_2002-01-01.pdf
|
Скачать |
Описание типа
Назначение
Вычислители C-FLOW предназначены для восприятия и преобразования измерительной информации, представленной входными унифицированными сигналами, и могут использоваться в нефтяной и других областях промышленности.
Описание
Вычислители C-FLOW выпускаются двух модификаций, отличающихся напряжением питания: C-FLOW 3685-0-100-0 (с напряжением питания 230 В переменного тока частотой 50 Гц) и C-FLOW 3685-0-100-1 (с напряжением питания 24 В постоянного тока).
Вычислитель C-FLOW выполнен в виде микропроцессорного блока с двух строчным 16-разрядным жидкокристаллическим индикатором и сенсорной клавиатурой.
Вычислители C-FLOW предназначены для восприятия и преобразования измерительной информации, представленной унифицированными сигналами:
- силы постоянного тока 4-20 мА при сопротивлении 100 Ом (вход датчика давления, 2 канала),
- частотными сигналами с частотой от 20 до 5000 Гц с амплитудой от 4 до 8 В и минимальным током 10 мА (вход турбинного расходомера),
импульсными сигналами с частотой повторения от 0,5 до 5000 Гц с амплитудой от 4 до 8 В и минимальным током 10 мА (входы вихревого расходомера и плотномера),
- сигналами сопротивления от термопреобразователя Pt 100, подключенного по трехпроводной схеме (вход термометра сопротивления, 2 канала);
Вычислители имеют также калибровочный вход и следующие выходы;
- токовый выход 4-20 мА (или 0-20 мА), сопротивление нагрузки от 0 до 500 Ом;
- частотный выход (открытый коллектор), максимальный ток нагрузки 20 мА, максимальное напряжение 40 В, устанавливаемый диапазон частот от 0 до 1000 Гц;
- выход контакта дистанционного счетчика ( безпотенциальный контакт), максимальная коммутируемая мощность 10 В-А, максимальное коммутируемое постоянноне или переменное напряжение 24 В, коммутируемый ток 500 мА, максимальное сопротивление замыкающего контакта 1 Ом;
- управляющий выход ( безпотенциальный контакт), максимальная коммутируемая мощность 10 В-A, максимальное коммутируемое постоянноне или переменное напряжение 24 В, коммутируемый ток 500 мА, максимальное сопротивление замыкающего контакта 1 Ом;
- аварийный выход (открытый коллектор), максимальный ток нагрузки 20 мА, максимальное напряжение 40 В;
Иди документов
1
- последовательные линии для организации интерфейса RS232 или RS485/422.
Государственный реестр средств измерении Республики Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Значение |
|
Рабочая среда |
Жидкость, протекающая по трубопроводу |
|
Диапазон измерения температуры рабочей среды |
От минус 38 до 294 °C |
|
Пределы допускаемой основной относительной погрешности измерения объемного расхода |
± 0,02 % |
|
Пределы допускаемой основной приведенной погрешности преобразования измеренных значений расхода в выходной токовый сигнал |
± 0,25 % |
|
Пределы допускаемой приведенной погрешности преобразования измеренных значений расхода в выходной частотный сигнал |
± 0,1 % |
|
Пределы допускаемой основной приведенной погрешности измерения давления - в диапазоне от 10 до 20 % включительно - в диапазоне свыше 20 до 100 % |
± 0,3 % ± 0,2 % |
|
Пределы допускаемой основной относительной погрешности измерения - суммированного объема протекающей жидкости |
± 0,02 % |
|
Пределы допускаемой основной абсолютной погрешности измерения температуры |
± 0,5 °C |
|
Пределы допускаемой дополнительной погрешности измерения входных параметров при изменении температуры окружающего воздуха на каждые 10 °C |
± 0,2 % |
|
Пределы допускаемой дополнительной погрешности измерения входных параметров при изменении напряжения питания на -15/+10 % |
± 0,01 % |
|
Потребляемая мощность |
Не более 20 ВА |
|
Температура окружающего воздуха при эксплуатации |
От 5 до 40 °C |
|
Относительная влажность воздуха |
От 5 до 80 % без конденсации влаги |
|
Напряжение питания, В: переменного тока с частотой (50±2) Гц или постоянного тока |
От 187 до 242 От 20,4 до 26,4 |
|
Габаритные размеры, мм , не более |
265 х 190x65 |
|
Масса, кг, не более |
0,9 |
|
Степень защитной оболочки по ГОСТ 14254-96 |
IP 20 |
|
Класс защиты от поражения электрическим током по ГОСТ 26104-89 |
III |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
Вычислитель C-FLOW 1 шт.
Технический паспорт МК 8491 1 экз.
Инструкция по эксплуатации 1 экз.
Сертификат качества 1 экз.
Список постоянных 1 экз.
Плавкая вставка GO205 для номинального тока 1 А с характеристикой Т 2 шт.
Плавкая вставка GO205 для номинального тока 200 мА с характеристикой Т 1 шт.
Несущий уголок для встраивания в приборный щит 1 шт.
Поверка
Поверка вычислителей C-FLOW производится по методике поверки МП.МН. 003.
Межповерочный интервал - 1 год.

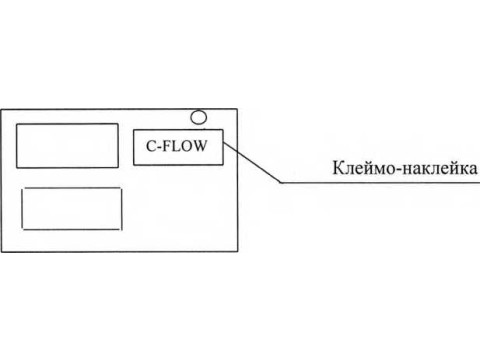

Место нанесения клейма- наклейки приведены на рисунке 1.
Рис. 1 Место нанесения клейма-наклейки
Основное оборудование, необходимое для проведения поверки приведено в таблице 2.
Таблица 2.__
|
Наименование |
Тип |
Технические характеристики |
Класс точности, погрешность |
|
Магазины сопротивлений (2шт) |
Р4831 |
С верхним пределом до 111111,1 Ом |
±0.02/24 О'6 |
|
Генератор сигналов сложной формы |
Г6-27 |
Диапазон установки частоты от 0,001 Гц до 1 МГц |
±2% |
|
Генератор импульсов |
Г5-82 |
Диапазон длительностей импульса от 0,1 до 5-106 мкс |
±(0,03т±0,04)мкс |
|
Счетчик импульсов |
Ф 5007 |
Диапазон частот от 10 Гц до 1 Мгц |
±1 единица счета |
|
Калибратор программируемый |
П321 |
Диапазон выходного тока от 10 мкА до 10 А |
10 мА: ±(0,05 1к ±0,1) мкА 100 мА: ±(0,05 1к ±0,1) мкА |
|
Частотомер электронно-счетный |
43-54 |
Диапазон измеряемых частот от 0,1 Гц до 300 МГц |
±54 О'7 |
|
Калибратор- вольтметр цифровой |
В1-28 |
Диапазон измерения тока от 0 до 100 мА, |
±(0.02 % 1изм ± 0.002 1мак) |
|
Мегаомметр |
Ф4101 Т |
Выходное напряжение 500 В |
кл. 1.5 |
|
Установка пробойная |
УПУ-10 |
Выходное напряжение 10 кВ |
±4% |
|
Штангельциркуль |
ШЦ-11- 250-0.05 |
С верхним пределом измерения до 250 мм |
±0,05 -О А— |
'I r j | I
V imsnb’TB и —a — fie-- *iurib
Нормативные документы
Техническая документация фирмы "MMG AM Nova" Rft. (Венгрия), ГОСТ 8.009-84, ГОСТ 12997-84, ГОСТ 26104-89, СТБ ГОСТ Р 51317.4.2-2001, СТБ ГОСТ Р 51317.4.4-2001, СТБ ГОСТ Р 51317.4.5-2001,
СТБ ГОСТ Р 51317.4.11-2001, СТБ ГОСТ Р 51317.4.3-2001.
Заключение
Вычислители C-FLOW соответствуют требованиям технической документации фирмы "MMG AM Nova" Rft. (Венгрия), ГОСТ 8.009-84, ГОСТ 12997-84, ГОСТ 26104-89,
СТБ ГОСТ Р 51317.4.2-2001, СТБ ГОСТ Р 51317.4.4-2001,
СТБ ГОСТ Р 51317.4.5-2001, СТБ ГОСТ Р 51317.4.1 1-2001,
СТБ ГОСТ Р 51317.4.3-2001.
