Преобразователи термоэлектрические ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004
| Номер в ГРСИ РФ: | РБ 03 10 1527 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО «НПП «Эталон», г. Омск |
Преобразователи термоэлектрические ТПП 2 821 004. ТПР 2 821005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 (далее - преобразователи термоэлектрические) предназначены для измерения температуры в окислительных: и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары (чувствительного элемента) преобразователей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1527 16 |
| Наименование | Преобразователи термоэлектрические ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 |
| Год регистрации | 2016 |
| Номер сертификата | 10529 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2020-01-19 |
| Получатель сертификата | ОАО "НПП "Эталон", г. Омск, Россия (RU) |
Производитель / Заявитель
ОАО "НПП "Эталон"
Адрес: ул. Лермонтова, 175, 644009, г. Омск-9
Контакты: (3812)36-84-00, 36-78-82
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. Преобразователи термоэлектрические длиной менее 500 мм подлежат только первичной поверке при выпуске из производства. |
| Признание поверки | Первичная при выпуске из производства: ОАО НПП "Эталон" (номер реестра - №1080, шифр поверительного клейма - БТО)(НТК №01-07). |
Поверители
Скачать
|
Описание типа РБ 03 10 1527 16 [2010-12-15]
rb-03-10-1527-16_2010-12-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1527 16 [2016-11-03]
rb-03-10-1527-16_2016-11-03.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТПП 2 821 004. ТПР 2 821005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 (далее - преобразователи термоэлектрические) предназначены для измерения температуры в окислительных: и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары (чувствительного элемента) преобразователей.
Описание
Принцип действия преобразователей термоэлектрических основан на преобразовании тепловой энергии в ТЭДС чувствительного элемента при наличии разности температур между его свободными концами и горячим, спаем.
Преобразователи термоэлектрические ТПП 5 182 002; ТПР 5 182 003; ТПР 5 182 004 состоят из термопары и изоляции - двухканальных корундовых трубок. Термопара состоит из двух термо,электродов, изготовленных из разных сплавов платинородий-платиновых (для ТПП) или платинородий-платинородиевых (для ТПР), соединенных между собой на одном конце, который называется горячим спаем.
Преобразователи термоэлектрические ТПП 2 821 004; ТПР 2 821 005; ТПР 2 821 006 состоят из термопары, которая помещена в защитную арматуру. Материалом защитной арматуры погружаемой части преобразователей термоэлектрических является корунд.
Преобразователи термоэлектрические являются однофункциональными, перемонтируемым и. невосстанавливаемыми изделиями. По способу контакта с измеряемой средой преобразователи термоэлектрические соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде -негерметичные.
Внешний вид преобразователей термоэлектрических приведен на рисунке 1.

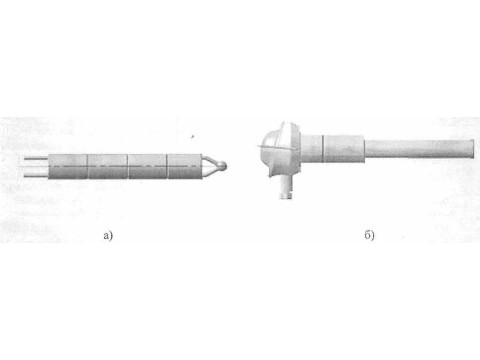

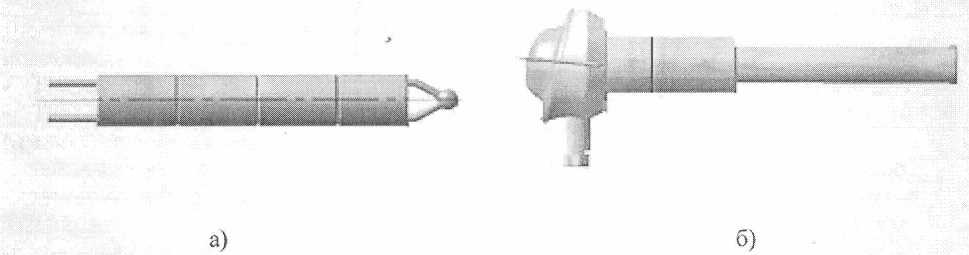

Рисунок 1 - Внешний вид преобразователей термоэлектрических:
а) ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004;
б) ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006.
Технические характеристики
Основные метрологические технические характеристики преобразователей термоэлектрических приведены в таблицах 1 и 2.
Таблица 1 ___________________________________
|
Тип преобразователей термоэлектрических |
Номинальная статическая характеристика преобразования (НСХ) по ГОСТ Р 8.585-2001 |
Класс допуска |
Диапазон измеряемых температур, °C |
Пределы допускаемых отклонений от НСХ, °C |
|
ТПП 5 182 002 ТПП 2 821 004 |
Tnn(S) |
2 |
от 0 до 600 св. 600 до 1300 включ. |
±1,5 ±0,0025‘| 11 |
|
ТПР 5 182 004 ТПР 2 821 005 |
ТПР(В) |
2 |
от 600 до 1600 |
±0,0025’| 11 |
|
ТПР 5 182 003 ТПР 2 821 006 (йен. от 00 до 07) |
ТПР(В) |
3 |
от 600 до 800 св. 800 до 1600 включ. |
±4,0 ±0,005'| 11 |
|
ТПР 2 821 006 (исп. от 08 до 15) |
ТПР(В) |
2 |
от 600 до 1700 |
±0,0025’| t| |
|
Примечание: 111 - температура измеряемой среды, °C | ||||
Таблица 2
|
Наименование характеристики |
Значение |
|
Номинальное значение температуры применения, °C: - ТПП 2 821 004, ТПП 5 182 002 |
1 100 |
|
- ТПР 2 821 005, ТПР 2 821 006, ТПР 5 182 004, ТПР 5 182 003 |
1 300 |
|
Показатели тепловой инерции при коэффициенте теплоотдачи, | |
|
практически равном бесконечности, с, не более - ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006 |
90 |
|
- ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 |
5 |
|
Масса, в зависимости от конструктивного исполнения, кг |
от 0,001 до 4,400 |
|
Длина монтажной части, в зависимости от конструктивного исполнения, мм: - ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006 |
от 250 до 1 900 |
|
- ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 |
от 40 до 10 000 |
|
Средняя наработка на отказ, ч, не менее: - при температурах применения не выше номинального значения - при верхнем значении температуры применения ТПП 2 821 004, |
6 000 |
|
ТПП 5 182 002 |
1000 |
|
- при верхнем значении температуры применения ТПР 2 821 005, ТПР 2 821 006, ТПР 5 182 004, ТПР 5 182 003 |
1 500 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность преобразователей термоэлектрических приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
ТПП 2 821 004 ТПР 2 821 005 ТПР 2 821 006 ТПП 5 182 002 ТПР 5 182 003 ТПР 5 182 004 |
1 шт. |
|
Паспорт (для ТПП 2 821 004,ТПР 2 821 005, ТПР 2 821 006) |
ДДШ 2.821.004 ПС |
1 экз. |
|
Паспорт (для ТПП 5 182 002,ТПР 5 182 003, ТПР 5 182 004) |
ДДШ 5.182.002 ПС |
1 экз. |
Поверка
Поверка преобразователей термоэлектрических осуществляется в соответствии с документом ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические Методика поверки».
Основные средства поверки:
- эталонные 1-го разряда платинородий-платинородиевые ТП типа ПРО с погрешностью по ГОСТ 8.558-2009 в диапазоне температур от 600 до 1800 °C;
- поверочная установка, включающая в себя двухрядный или однорядный потенциометр постоянного тока класса точности не ниже 0,01 по ГОСТ 9245-79 с верхним пределом измерений не ниже 100 мВ и ценой ступени младшей измерительной декады не более 10'6 В с бестермоточным переключателем типа ПБ-28В.
Сведения о методах измерений
Методика измерений преобразователей термоэлектрических приведена в документах ДДШ 2.821.004 ПС и ДДШ 5.182.002 ПС.
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6616-94 «ГСИ. Преобразователи термоэлектрические. Общие технические условия»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ТУ50-91 ДДШ 2.821.004 ТУ «Преобразователи термоэлектрические ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006, ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004. Технические условия»
Рекомендации к применению
- выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
