GPS/ГЛОНАСС-приемники спутниковые геодезические SATLABiSURVEY серии SL
| Номер в ГРСИ РФ: | РБ 03 01 5414 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Satlab GeoSolutions AB", Швеция |
GPS/ГЛОНАСС-приемники спутниковые геодезические SATLABiSURVEY серии SL (далее -GPS/ГЛОНАСС-приемники) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбиении и определении границ, сейсмических работах и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5414 16 |
| Наименование | GPS/ГЛОНАСС-приемники спутниковые геодезические SATLABiSURVEY серии SL |
| Год регистрации | 2016 |
| Номер сертификата | 10595 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2019-04-24 |
| Получатель сертификата | фирма "Satlab GeoSolutions AB", Швеция (SE) |
Производитель / Заявитель
фирма "Satlab GeoSolutions AB"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2581-2016 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 01 5414 16 [2016-04-04]
rb-03-01-5414-16_2016-04-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5414 16 [2016-11-15]
rb-03-01-5414-16_2016-11-15.pdf
|
Скачать |
Описание типа
Назначение
GPS/ГЛОНАСС-приемники спутниковые геодезические SATLABiSURVEY серии SL (далее -GPS/ГЛОНАСС-приемники) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбиении и определении границ, сейсмических работах и т.п.
Область применения - строительство, картография, демаркация границ и т.п.
Описание
Принцип действия GPS/ГЛОНАСС-приемника реализуется методом измерения координат точек земной поверхности, основанным на измерении расстояний до спутников навигационной системы по времени распространения радиосигналов. Модификация SatLab isurvey SL500 одновременно принимает радиосигналы от спутников навигационных систем GPS, ГЛОНАСС, SBAS, Galileo, GIOVE-A, GIOVE-B, а модификация SatLab isurvey SL600 - от спутников навигационных систем GPS, ГЛОНАСС, SBAS, Galileo, Beidou, QZSS. Конструктивно GPS/ГЛОНАСС-приемник представляет собой пыле- и влагозащищенные корпус, вмещающий приемник радиосигналов с встроенной антенной, GSM/GPRS-модем, УКВ-модем (опционально), устройство связи Bluetooth, запоминающие устройство со съемной картой памяти SD и блок аккумуляторных батарей. На боковой панели корпуса расположена кнопка включе-ния/выключения и пять светодиодных индикаторов, отображающие текущее состояние GPS/ГЛОНАСС-приемника. На нижней панели корпуса расположены порты для подключения УКВ антенны модема, внешних устройств, внешнего электропитания и контролера. Предусмотрены следующие режимы измерений: статика, кинематика в реальном времени (RTK), дифференциальный кодовый (DGPS) и навигация с дифференциальными поправками (SBAS). Управление GPS/ГЛОНАСС-приемником может осуществляться через подключаемый контроллер, входящий в комплект поставки по заказу. Электропитание GPS/ГЛОНАСС-приемника автономное и осуществляется от двух аккумуляторов, расположенных в корпусе прибора. Имеетс^^гкжеразъем для подключения к внешнему источнику электропитания для работы в непрерывном режиме.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

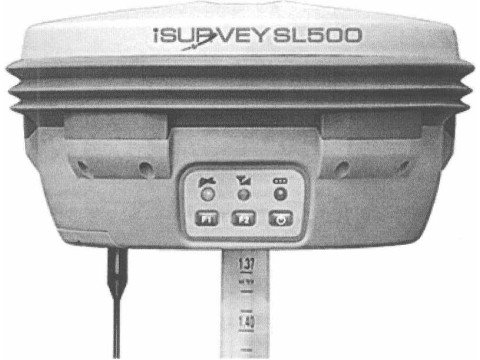

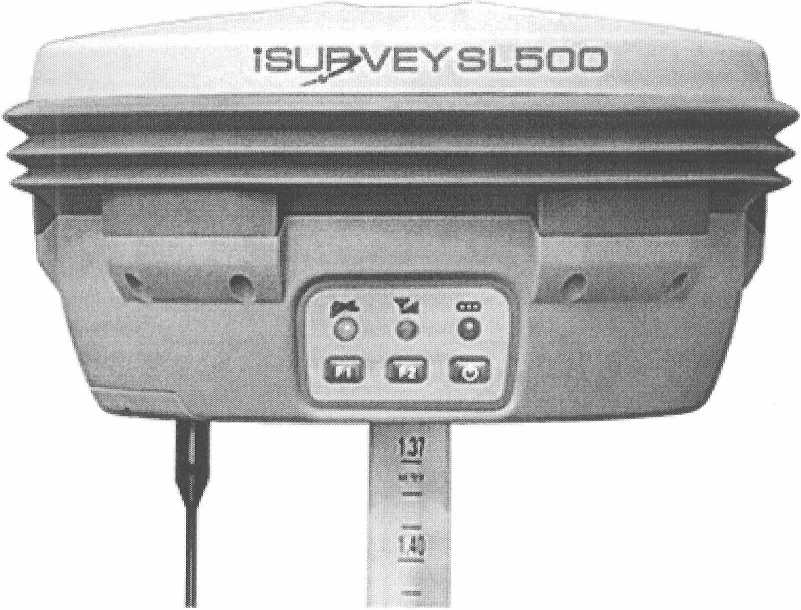

SatLab isurvey SL500

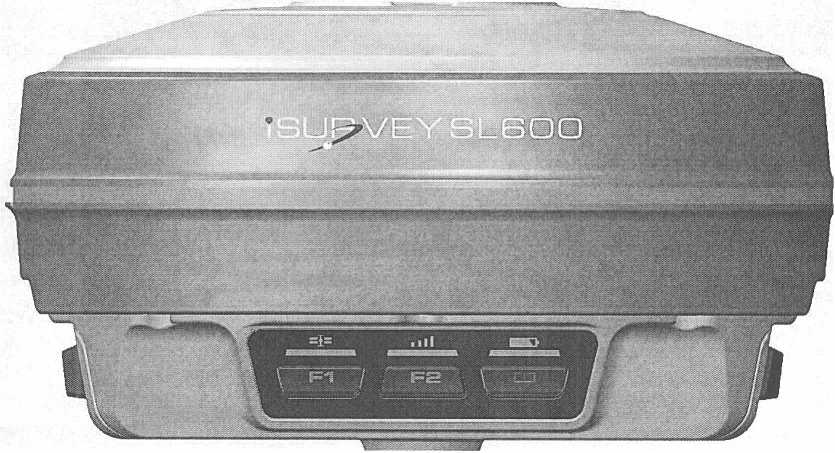

SatLab isurvey SL600
Рисунок 1 - Внешний вид GPS/ГЛОНАСС-приемников
'Государственный реестр] i средств измерений / \ Республики Беларусь / \Для документов./
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2
|
Наименование характеристики |
Значение характеристики приемника SatLab isurvey SL600 |
|
Среднеквадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(2,5+1,0L10’6) |
|
Среднеквадратическая погрешность при измерении координат в режиме реального времени RTK (в плане), мм, не более |
±(8+1,OLW6) |
|
Среднеквадратическая погрешность при измерении координат в режиме реального времени RTK (по высоте), мм, не более |
±(15+1,OLW6) |
|
Диапазон температур эксплуатации, °C |
от минус 45 до плюс 65 |
|
Диапазон температур транспортирования, °C |
от минус 55 до плюс 85 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 67 |
|
Масса приемника, кг, не более |
1,2 |
|
Габаритные размеры, мм, не более |
0182x92 |
|
Количество каналов |
220 |
|
Глобальные навигационные спутниковые системы |
GPS/rnOHACC/S^^teo/ /Beidoi^ZQzWp. <А |
|
Примечание: L - измеренное расстояние в мм |
Основные технические и метрологические характеристики GPS/ГЛОНАСС-приемников приведены в таблицах 1, 2.
Таблица 1
|
Наименование характеристики |
Значение характеристики приемника SatLab isurvey SL500 |
|
Среднеквадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(2,5+1,0-L 10‘6) |
|
Среднеквадратическая погрешность при измерении координат в режиме реального времени RTK (в плане), мм, не более |
±(10+1,0L-10'6) |
|
Среднеквадратическая погрешность при измерении координат в режиме реального времени RTK (по высоте), мм, не более |
±(20+1,OLW6) |
|
Среднеквадратическая погрешность при измерении координат в режиме RTK, мм, не более: - в плане; - по высоте |
±(10+1,0L-10'6) ±(20+1,OLW6) |
|
Диапазон температур эксплуатации, °C |
от минус 45 до плюс 65 |
|
Диапазон температур транспортирования, °C |
от минус 45 до плюс 65 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 67 |
|
Масса приемника, кг, не более |
1,3 |
|
Габаритные размеры, мм, не более |
0195x104 |
|
Количество каналов |
220 |
|
Глобальные навигационные спутниковые системы |
GPS/mOHACC/SBAS/Galileo/ GIOVE-A/GIOVE-B |
|
Примечание: L - измеренное расстояние в мм | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
- приемник SatLab isurvey серии SL
- аккумулятор 2(4)*;
- зарядное устройство
- сетевой адаптер
- карта памяти SD
- держатель SIM карты
- кабель внешнего электропитания
- кабель для подключения контролера
- транспортировочный футляр
- кабель контроллера (кабель для подключения компьютера)
- УКВ антенна
- зарядное устройство для контролера
- защитная пленка для кантролера
- держатель для контролера
- крепление контролера на вешку
- чехол для контролера
- транспортировочный футляр для контролера
- вешка
- удлинитель вешки
- опора для вешки
- чехол для вешки
- штатив
- чехол для штатива
- трегер (устройство крепления приемника на штативе)
- адаптер трегера
- адаптер быстрой установки приемника
- сервисный CD-диск
- руководство по эксплуатации на русском языке
-МРБ МП.2581-2016
Примечание: * по отдельному заказу
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Satlab GeoSolution АВ", Швеция.
МРБ МП.2581-2016 "GPS/ГЛОНАСС-приемники спутниковые геодезические SATLABiSURVEY серии SL. Методика поверки".
Для документов
Заключение
GPS/ГЛОНАСС-приемники спутниковые геодезические SATLABiSURVEY серии SL соответствуют технической документации фирмы "Satlab GeoSolution АВ", Швеция, ТР ТС 020/2011 "Электромагнитная совместимость технических средств", ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация № ТС N RU Д-8Е.АЛ16.В.48907 о соответствии техническому регламенту, срок действия по 21.03.2021 включительно).
Межповерочный интервал - не более 12 месяцев (для GPS/ГЛОНАСС-приемников, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025.
