Теплосчетчики Combimeter QII, QIIOS
| Номер в ГРСИ РФ: | РБ 03 10 0882 04 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | "ista Deutschland GmbH", Германия |
Теплосчетчики Combimeter QII, QII OS (далее - теплосчетчики) предназначены для измерения количества тепловой энергии и объема теплоносителя в закрытых и открытых системах теплоснабжения жилых, общественных, коммунально-бытовых зданий и промышленных предприятий, а также для использования в автоматизированных систе-мах учета и контроля тепловой энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0882 04 |
| Наименование | Теплосчетчики Combimeter QII, QIIOS |
| Год регистрации | 2004 |
| Номер сертификата | 3256 |
| Дата регистрации | 2005-02-25 |
| Срок действия | 2009-08-24 |
| Получатель сертификата | фирма "ista Deutschland GmbH", Германия (DE) (изготовитель - фирма "HYDROMETER", Германия (DE)) |
Производитель / Заявитель
фирма "ista Deutschland GmbH", Германия (изготовитель - фирма "HYDROMETER")
Адрес: Grugaplatz 4-45131, Essen
Контакты: 4593526
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1915-2009 (взамен МП 28-94). |
| Признание поверки | Первичная при выпуске из производства: фирма "HYDROMETER", Германия (номер аттестата аккредитации поверочной лаборатории - 070) |
Поверители
Скачать
|
Описание типа РБ 03 10 0882 04 [2010-06-30]
rb-03-10-0882-04_2010-06-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0882 04 [2004-01-01]
rb-03-10-0882-04_2004-01-01.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики Combimeter QII, QII OS (далее - теплосчетчики) предназначены для измерения количества тепловой энергии и объема теплоносителя в закрытых и открытых системах теплоснабжения жилых, общественных, коммунально-бытовых зданий и промышленных предприятий, а также для использования в автоматизированных систе-мах учета и контроля тепловой энергии.
Описание
Теплосчетчики выпускаются в двух модификациях:
Combimeter Q11 -для закрытых систем теплоснабжения;
Combimeter QII OS -для открытых систем теплоснабжения
Теплосчетчики состоят из электромагнитного преобразователя расхода (расходомер), электронного тепловычислителя и подобранной пары платиновых термопреобразователей сопротивления с номинальной статической характеристикой Pt 100 или Pt 500 (в зависимости от модификации) класса В по ГОСТ 6651-94.
В теплосчетчике Combimeter QII OS температура холодной воды может задаваться программированием.
Схема подключения термопреобразователей сопротивления - двух- или четырехпроводная.
1ка приведен на рисунке
Рисунок 1

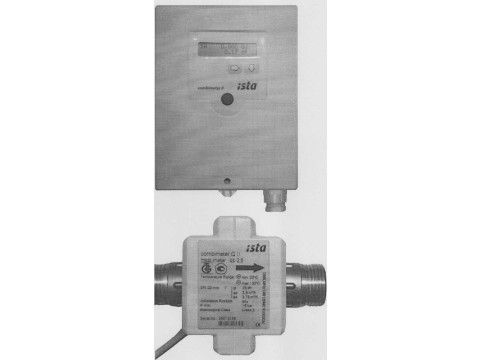

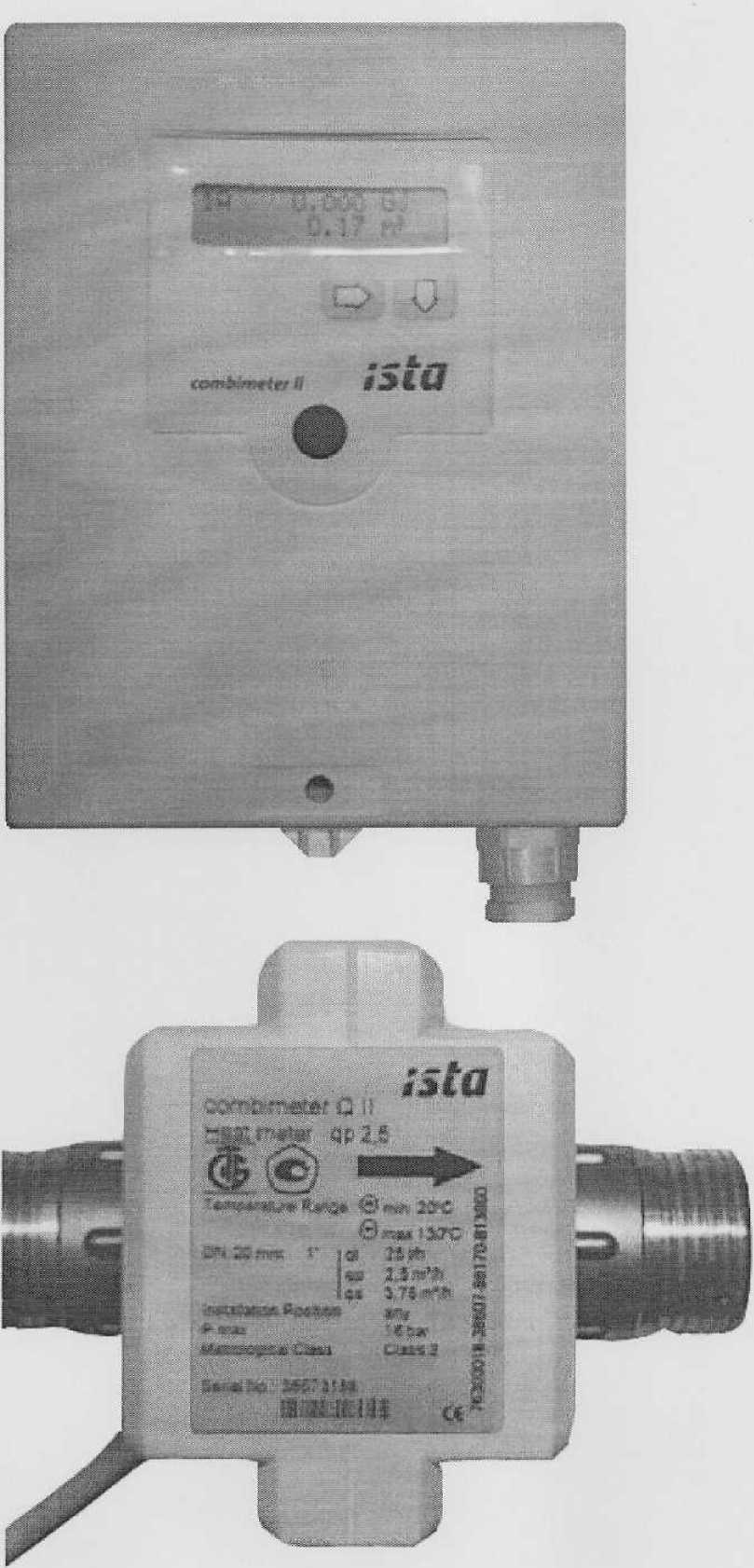

Внешний вид теп
Лист
Теплосчетчики Combimeter QII OS имеют токовые входы для подключения двух датчиков давления. Конструкцией теплосчетчика Combimeter QII OS предусмотрена дистанционная передача измерительной и служебной информации через коммукационные модули (импульсный или M-BUS модуль). Теплосчетчики Combimeter QII могут комплектоваться модулями: аналоговым 4-20 мА и импульсным.
Тепловычислитель имеет встроенный оптический интерфейс для установки и считывания данных и последовательный интерфейс R.S 232.
Расходомер может устанавливаться как на падающем, так и на обратном трубопроводе и связан с тепловычислителем кабелем длиной не более 10 м.
Питание теплосчетчиков осуществляется от сети переменного тока номинальным напряжением 230 В или от источника постоянного тока номинальным напряжением 24 В.
Теплосчетчики имеют энергонезависимую память с обновлением данных каждый час, обеспеспечивают сохранность данных при отключении питания в течение 7 лет.
Каждые 24 часа теплосчетчик производит самотестирование, при котором могут быть определены возможные посторонние вмешательства или сообщения о неисправностях.
Тепловычислитель снабжен двухстрочным 16-символьным жидкокристаллическим дисплеем, на который с помощью кнопки на лицевой панели могут быть выведены следующие параметры:
-количество тепловой энергии;
-объем и расход воды;
-время работы теплосчетчика;
-температура воды в падающем и обратном трубопроводе;
-текущая разность температур;
-коды ошибок.
Вся отображаемая информация логически распределена между экранами, организованными в семь циклов со своим кодом. Первая заглавная буква кода является идентификатором кода:
А - текущие величины и индикация первого контура отопления;
В - текущие величины и индикация второго контура отопления;
С -текущие величины дополнительного аппаратного обеспечения (например, датчики давления);
D - установки прибора (конфигурация системы, характеристика импульса и т.п.);
Е - регистратор данных и задания на печать;
F - Цикл 1, определяемый пользователем;
G - Цикл 2, определяемый пользователем.
Схема пломбировки теплосчетчика от несанкционированного доступа с обозначением места нанесения знака поверки приведены в приложении А настоящего описания типа.
ОО
Государственный реестр) II средств измерений I 1
\ Республики Беларусь / ]
Технические и метрологические характеристики
Технические и метрологические характеристики теплосчетчиков указаны в таблицах 1 и 2.
Таблица 1. (Combimeter QII)
|
Наименование характеристики |
Значение характеристики в зависимости от типоразмера расходомера | ||||||||||
|
1.5 |
2.5 |
3,5 |
6,0 |
10 |
15 |
25 |
40 |
60 |
80 |
120 | |
|
Класс теплосчетчика по СТБЕН 1434-1-2004 |
Класс 2 | ||||||||||
|
Класс исполнения по условиям окружающей среды по СТБЕН 1434-1-2004 |
Класс С | ||||||||||
|
Номинальный расход, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10 |
15 |
25 |
40 |
60 |
80 |
120 |
|
Минимальный расход, м3/ч |
0,015 |
0,025 |
0,035 |
0,06 |
о,1 |
0,15 |
0,25 |
0,4 |
0,6 |
0,8 |
1,2 |
|
Максимальный расход, м3/ч |
2,25 |
3,75 |
5,25 |
9 |
15 |
22,5 |
37,5 |
60 |
90 |
120 |
180 |
|
Порог чувствительности, м3/ч |
0,0015 |
0,0025 |
0,0035 |
0,006 |
0,010 |
0,015 |
0,025 |
0,04 |
0,06 |
0,08 |
0,12 |
|
Диапазон температур измеряемой среды, °C |
20-90 |
20-13 | |||||||||
|
Диапазон измерения разности температур, К |
3-110 | ||||||||||
|
Максимальное рабочее давление, МПа |
1,6 |
1,6/2,5 |
2,5 | ||||||||
|
Потери давления при максимальном расходе, кПа, не более |
16 |
9 |
16 |
10 |
25 |
10 |
25 |
11 |
25 |
II |
25 |
|
Масса, кг, не более: -расходомера; -вычислителя |
1,3 0,9 |
1,8/4,2 0,9 |
13,8/13,8/14,4/16,5/19,2 0,9 | ||||||||
|
Габаритные размеры, мм -расходомер -вычислитель |
130 |
130-190/170-220 |
300/270/300/300/360 | ||||||||
|
150х |
95x65 | ||||||||||
|
Проводимость воды, мкСм/см |
>20 | ||||||||||
|
Степень защиты по ГОСТ 14254-96 |
IP 54 | ||||||||||
|
Диапазон температур окружающей среды, °C |
5-55 | ||||||||||
Таблица 2 (Combimeter QII OS)
|
Наименование Характеристики |
Значение характеристики в зависимости от типоразмера расходомера | ||||||
|
2,5 |
3,5 |
10 |
15 |
25 |
60 |
120 | |
|
Класс телосчстчика поСТБ ЕН 1434-1-2004 |
Класс 2 (по каждому каналу) | ||||||
|
Класс исполнения по условиям окружающей среды поСТБ ЕН 1434-1-2004 |
Класс С | ||||||
|
Номинальный расход, м3/ч |
2,5 |
3,5 |
10 |
15 |
25 |
60 |
120 |
|
Минимальный расход, м3/ч |
0,025 |
0,035 |
0,06 |
0,15 |
0,25 |
0,40 |
0,80 |
|
Максимальный расход, м3/ч |
3,75 |
5,25 |
15,0 |
22,5 |
37,5 |
90,0 |
180 |
|
Порог чувствительности, м3/ч |
0,0125 |
0,0175 |
0,05 |
0,075 |
0,125 |
0,3 |
0,6 |
|
Диапазон температур измеряемой среды, °C |
20-130 | ||||||
|
Диапазон измерения разности температур, К |
3-110 | ||||||
|
Максимальное рабочее давление, МПа |
1,6 |
2,5 | |||||
|
Потери давления при максимальном расходе, кПа, не более |
9 |
16 |
25 |
10 |
25 |
25 |
25 |
|
Масса, кг, не более: -расходомера -вычислителя |
1,8/4,2/13,8/14,4/16,5/19,2 0,9 | ||||||
|
Габаритные размеры, мм -расходомер; -вычислитель |
130-190/170-220/ 300/270/300/300/360 195x150x65 | ||||||
|
Проводимость воды, мкСм/см |
>20 | ||||||
|
Степень защиты по ГОСТ 14254-96 |
1Р54 | ||||||
|
Диапазон температур окружающей среды, °C |
5-55 | ||||||
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
1 Теплосчетчик в составе: -электромагнитный расходомер; -тепловычислитель
-термопреобразователи сопротивления
2 Паспорт
3 Упаковка
4 Методика поверки МРБ МП. 1915-2009
1шт. (2-для открытой системы);
1шт.;
2 шт.(3-для открытой системы)
1 экз.
1 шт.
1 экз.
4 Монтажные принадлежности и другие комплектующие в соответствии с заказом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы - изготовителя "HYDROMETER GmbH" (Германия);
СТБ ЕН 1434-2004 "Теплосчетчики. Часть 1. Общие требования";
МРБ МП. 1915-2009 "Тешюсчетчи Combimeter. Методика поверки".
Заключение
Теплосчетчики соответствует требованиям технической документации фирмы " HYDROMETER GmbH" (Германия) и СТБ ЕН 1434-2004.
Межповерочный интервал - 4 года.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
