Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14
| Номер в ГРСИ РФ: | РБ 03 09 8034 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО «Ратон», г. Гомель |
|
Описание типа РБ 03 09 8034 21 [2021-07-09]
rb-03-09-8034-21_2021-07-09.pdf
|
Скачать |
Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14 предназначены для преобразования активности ионов водорода (значения pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 8034 21 |
| Наименование | Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14 |
| Год регистрации | 2021 |
| Номер сертификата | 14208 |
| Дата регистрации | 2021-07-02 |
| Срок действия | 2026-07-02 |
| Получатель сертификата | ОАО «Ратон», г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО «Ратон», г. Гомель
Адрес: 246044, г.Гомель, ул.Федюнинского, 19
Контакты: тел. (+375) 232 58-42-72, факс (+375) 232 68-35-24, raton@inbox.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП ГМ 181-02 «Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14, ЭСП-31-06, электроды стеклянные лабораторные ЭСЛ-43-07 (ЭСЛ-43-07СР), ЭСЛ-63-07 (ЭСЛ-63-07СР), ЭСЛ-45-11, ЭСЛ-15-11. Методика поверки» (с изменением №3). |
Поверители
Скачать
|
Описание типа РБ 03 09 8034 21 [2021-07-09]
rb-03-09-8034-21_2021-07-09.pdf
|
Скачать |
Описание типа
Назначение
Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14 предназначены для преобразования активности ионов водорода (значения pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.
Электроды предназначены для использования в промышленных условиях в паре с электродом сравнения.
Электроды выпускаются с различными значениями координат изопотенци-альной точки.
Электрод ЭСП-01-14 соответствует типу 2, электрод ЭСП-04-14 - типу 1 ГОСТ 16287-77.
Описание
При погружении электрода в контролируемый раствор между поверхностью индикаторного шарика, изготовленного из специального электродного стекла, и измеряемым раствором происходит обмен ионами, в результате которого возникает разность потенциалов, пропорциональная величине pH раствора. Разность потенциалов между измерительным и вспомогательным электродами (потенциал последнего не изменяется от величины pH) подается на вход измерительного преобразователя.
Электрод в соответствии с рисунком 1 представляет собой стеклянный корпус, в который герметично впаян хлорсеребряный контактный полуэлемент. Внутри полуэлемента находится этикетка, на которой нанесено условное обозначение электрода и шифр координат изопотенциальной точки. К нижней части корпуса приварен индикаторный шарик из специального электродного стекла. В корпус залит раствор, от состава которого зависят координаты изопотенциальной точки электрода рНи и Еи. Электрод соединяется с прибором при помощи выводного проводника.
Знак поверки (клеймо-наклейка) наносится на корпус электрода (рисунок 1).

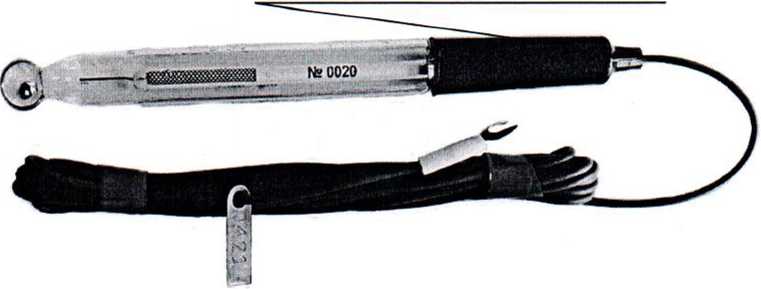

Место нанесения поверителыюго клейма

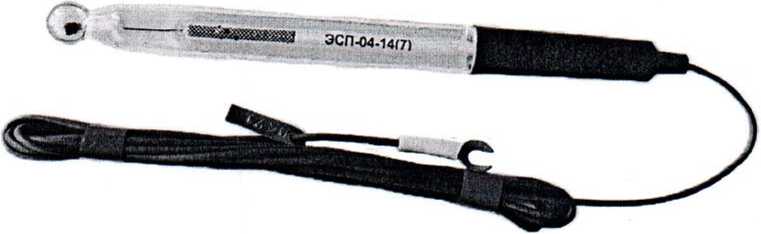

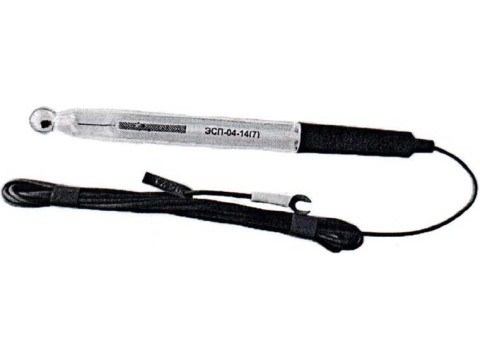

Рисунок 1 - Общий вид электродов стеклянных промышленных ЭСП-01-14, ЭСП-04-14
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
Обязательные метрологические характеристики электродов |
Значение |
|
1 |
2 |
|
Пределы линейного диапазона водородной характеристики: - электродов ЭСП-01-14 при 25 °C, pH; - электродов ЭСП-01-14 при 80 °C, pH; - электродов ЭСП-01-14 при 100 °C, pH; - электродов ЭСП-04-14 при 25 °C, pH; - электродов ЭСП-04-14 при 40 °C, pH |
от 0 до 14 от 0 до 11 от 0 до 10 от 0 до 12 от 0 до 10 |
|
Отклонение потенциала электродов в буферном растворе, измеренного относительно образцового электрода сравнения, от расчетного значения потенциала электрода Ер, мВ, не более: - при выпуске электродов из производства; - после 1 000 ч работы |
±12 ±30 |
|
Отношение крутизны водородной характеристики электродов в линейной части кривой (St, мВ/pH) по абсолютной величине к расчетному значению, не менее: - при выпуске из производства; - после 1000 ч работы |
0,99 0,97 |
|
Отклонение значения координаты изопотенциальной точки рНи от номинальной величины, указанной в паспорте на электроды, pH, не более: - при выпуске из производства; - при последующих после выпуска из производства проверках |
±0,3 ±0,6 |
Продолжение таблицы J
|
1 |
2 |
|
Отклонение водородной характеристики от линейности при предельных значениях pH, pH, не более |
±0,2 |
|
Электрическое сопротивление при температуре 20 °C, МОм: - электродов ЭСП-04-14; - электродов ЭСП-01-14 |
50±40 500±250 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим характеристикам
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим характеристикам приведены в таблице 2.
Таблица 2
|
Метрологические характеристики электродов, не относящиеся к обязательным метрологическим характеристикам |
Значение |
|
Отклонение значения координаты изопотенциальной точки рНи от номинальной величины, указанной в паспорте на электроды, pH, не более: - во время хранения у изготовителя; - во время хранения у потребителя |
±0,4 ±0,5 |
|
Отклонение потенциала электродов в буферном растворе, измеренного относительно образцового электрода сравнения, от расчетного значения потенциала электрода Ер, мВ, не более: - во время хранения у изготовителя; - во время хранения у потребителя |
±15 ±20 |
|
Отношение крутизны водородной характеристики электродов в линейной части кривой (St, мВ/pH) по абсолютной величине к расчетному значению, не менее: - во время всего срока хранения; - после 500 ч работы |
0,985 0,98 |
|
Отклонение координаты изопотенциальной точки Еи от номинального значения, во время всего срока хранения, мВ, не более |
±50 |
|
Электрическое сопротивление электродов при минимальных значениях температуры анализируемой среды, Ом, не более |
109 |
|
Технические характеристики электродов |
Значение |
|
Температура анализируемой среды, °C: - электродов ЭСП-01-14; - электродов ЭСП-04-14 |
от 25 до 100 от 0 до 40 |
|
Давление анализируемой среды электродов, МПа |
от минус 0,09 до 0,6 |
|
Вероятность безотказной работы электродов после наработки 1 000 ч, не менее |
0,90 |
|
Средний ресурс электродов, ч |
1000 |
|
Габаритные размеры электродов, мм, не более - диаметр; - длина без учета длины выводного проводника - длина выводного проводника |
12 155 3000 |
|
Масса электродов, г, не более |
70 |
Комплектность
В комплект поставки входит:
- электрод - от 1 до 2 шт. в зависимости от заказа;
- паспорт - 1 экз.;
- упаковка - 1 шт.
Руководство по эксплуатации с разделом «Методика поверки» поставляется по требованию потребителя на партию электродов.
Место нанесение знака утверждения типа средств измерений
Знак утверждения типа наносят на титульный лист паспорта электродов типографским способом.
Поверка
Поверка электродов стеклянных промышленных ЭСП-01-14, ЭСП-04-14 проводится в соответствии с МП ГМ 181-02 с изменением 3. Электроды стеклянные промышленные ЭСП-04-14, ЭСП-01-14, ЭСП-31-06, электроды стеклянные лабораторные ЭСЛ-43-07 (ЭСЛ-43-07СР), ЭСЛ-63-07 (ЭСЛ-63-07СР), ЭСЛ-45-11, ЭСЛ-15-11 Методика поверки.
Перечень основных средств поверки
- иономер типа И-160, диапазон измерения от минус 3000 до плюс 2000 мВ, дискретность 0,1 мВ, погрешность измерения ±1,0 мВ;
- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01 поГОСТ 17792;
- термометры ртутные стеклянные лабораторные ТЛ-4, предел измерения от 0 °C до 55 °C и от 50 °C до 105 °C, цена деления 0,1 °C;
- тераомметр типа Е6-13А, диапазон измерений от 10 до 1014 Ом, основная погрешность ±10,0 %.
Прослеживаемость передачи единицы физической величины (Вольт) обеспечивается действующими поверочными (калибровочными) схемами до национальных эталонов.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений
ГОСТ 16287-77 Электроды стеклянные промышленные для определения активности ионов водорода ГСП. Технические условия;
МП ГМ 181-02 (изм.З) Электроды стеклянные промышленные ЭСП-04-14, ЭСП-01-14, ЭСП-31-06, электроды стеклянные лабораторные ЭСЛ-43-07 (ЭСЛ-43-07СР), ЭСЛ-63-07 (ЭСЛ-63-07СР), ЭСЛ-45-11, ЭСЛ-15-11 Методика поверки.
Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя
Электроды стеклянные промышленные ЭСП-01-14, ЭСП-04-14 соответствуют требованиям ГОСТ 16287-77.
Межповерочный интервал между государственными поверками - не более 12 месяцев.
