Влагомеры лабораторные «Микрорадар-101» (далее - влагомеры) предназначены для экспрессного измерения абсолютной влажности сыпучих материалов (песка, казеина, муки, а также других непроводящих материалов, не содержащих кристаллогидратную и связанную воду) радиоволновым методом в лабораторных и цеховых условиях.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 4723 11
Наименование	Влагомеры лабораторные "Микрорадар-101"
Год регистрации	2011
Номер сертификата	7344
Дата регистрации	2011-08-30
Срок действия	2016-08-30
Получатель сертификата	ООО "МИКРОРАДАР-СЕРВИС", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ООО "МИКРОРАДАР-СЕРВИС"

Адрес: 220121, г. Минск, ул. Притыцкого, д. 62, кор. 4, к. 401

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2177-2011

Поверители

Скачать

	Описание типа РБ 03 09 4723 11 [2011-01-01] rb-03-09-4723-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 09 4723 11 [2011-12-12] rb-03-09-4723-11_2011-12-12.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность Заключение

Назначение

Область применения влагомеров - пищевая и химическая промышленность, производство строительных материалов.

Описание

Влагомер представляет собой переносной прибор непрерывного действия.

Принцип действия влагомера основан на измерении частоты и амплитуды СВЧ сигнала пустого резонатора и резонатора, заполненного контролируемым материалом. Соотношение параметров СВЧ сигнала зависит от диэлектрических свойств контролируемого материала и его влажности. Коэффициенты, описывающие эту зависимость, хранятся в энергонезависимой памяти прибора и применяются для пересчета измеренных параметров СВЧ сигнала резонатора в значения абсолютной влажности контролируемого материала. Предприятие-изготовитель по согласованию с заказчиком выпускает влагомеры с записанными в память коэффициентами для конкретного мате-

риала.

Применение двухпараметрического метода позволяет исключить за измеряемой влажности от гранулометрического состава и плотности конт; материала.

Влагомер обеспечивает автоматическую компенсацию влияния температуры исследуемого материала на результат измерения влажности.

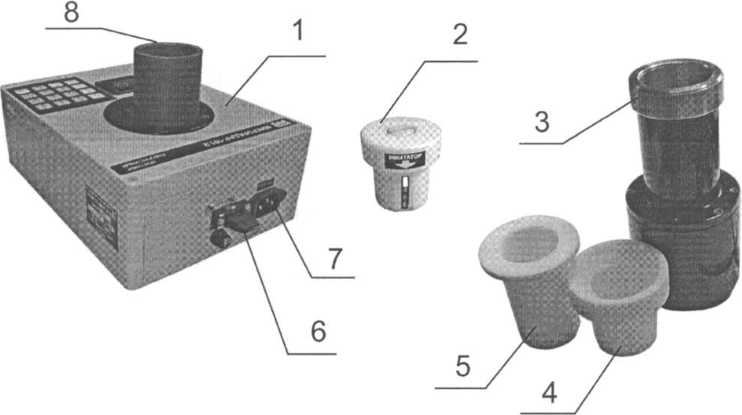

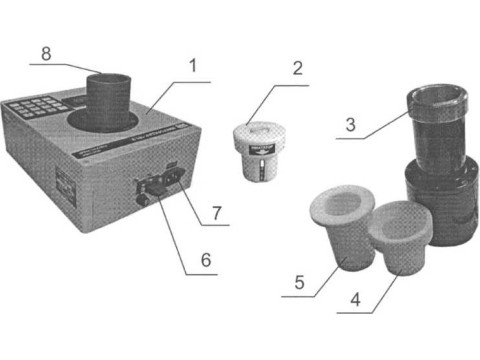

Внешний вид влагомера приведен на рисунке 1.

Пломбировка влагомера предприятием-изготовителем осуществляется с помощью наклейки со штампом ОТК в месте стыковки крышки и основания корпуса влагомера. Схема пломбировки для защиты от несанкционированного доступа к внутренним частям влагомера с указанием места для нанесения знака поверки приведена в приложении А.

кой;

1 - влагомер «Микрорадар-101»;

2 - имитатор МР101-20.000;

3 - ячейка измерительная МР101-00.000;

4 - кювета измерительная МР101-10.000;

5 - кювета измерительная МР101-11.000;

6 - разъем для подключения дополнительной измерительной ячейки с заглуш-

7 - разъем питания;

8 - установочное отверстие резонатора.

Рисунок 1 - Внешний вид влагомера

ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания переменного тока, В 230.

Диапазон измерения абсолютной влажности, % от 0 до 20.

Максимальное количество измеряемых материалов (градуировок) 9.

Цена единицы младшего разряда, % 0,001.

Пределы допускаемой абсолютной погрешности измерения абсолютной влажности, %.

в диапазоне от 0 % до 0,16 %

в диапазоне свыше 0,16 % до 0,50 %

в диапазоне свыше 0,5 % до 3,0 %

в диапазоне свыше 3,0 до 10,0 %

в диапазоне свыше 10 % до 20 %

Время установления рабочего режима, мин, не более

Время одного измерения, с, не более

Время непрерывной работы

±0,005;

±0,02;

±0,15;

±0,35; ±0,5.

Потребляемая мощность, ВА, не более

Масса, кг, не более

Габаритные размеры, мм, не более

Степень защиты оболочки по ГОСТ 14254-96

Климатические условия при эксплуатации:

20.

4,0.

280x180x150.

IP 30.

-температура окружающей среды, ° С

- атмосферное давление, кПа

- относительная влажность, %

Климатические условия при транспортировании:

от 15 °C до 25 °C;

от 84,0 до 106,7;

до 80 при температуре 25 °C;

-температура окружающей среды,0 С - атмосферное давление, кПа - относительная влажность, %

от минус 25 °C до плюс 55 °C; от 84,0 до 106,7;

до 95 при температуре 35 °C.

Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 I.

Средняя наработка на отказ, ч, не менее Среднее время восстановления, ч, не более Средний срок службы, лет, не менее

20000.

10.

12.

Знак утверждения типа

Знак утверадения типа наносится на лицевую поверхность влагомера с помощью самоклеющейся пленки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплект поставки влагомеров приведен в таблице 1. Таблица 1

Наименование	Обозначение	Количество
Влагомер “Микрорадар-101”	ТУ BY 190460725.004-2011	1
Ячейка измерительная с кабелем	МР101-00.000	1*
Кювета измерительная	МР101-10.000	1
Кювета измерительная	МР101-11.000	1
Имитатор	МР101-20.000	1*
Руководство по эксплуатации	14792938РЭ.000-10	1
Паспорт	14792938ПС.000-10	1
Программное обеспечение «Master-Lab» для градуировки влагомера	101 ПО-ООО-Об	1
Методика поверки	МРБМП.2Ш -2011	1
Упаковка	2/Т-2 ТУ 21	1
Примечание - * - поставляется по требованию заказчика
