Анализаторы серы SOLA II
| Номер в ГРСИ РФ: | РБ 03 09 3695 08 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Thermo Process Instruments, L.P.", США |
Анализаторы общего содержания серы SOLA II (далее - анализаторы) предназначены для непрерывного измерения содержания серы при технологическом контроле в газообразных серосодержащих смесях, в том числе при производстве углеводородных продуктов, таких как дизельное топливо, бензин и других фракций бензина, например, керосина, находящихся в жидкой фазе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3695 08 |
| Наименование | Анализаторы серы SOLA II |
| Год регистрации | 2008 |
| Номер сертификата | 5170 |
| Дата регистрации | 2008-03-27 |
| Срок действия | 2013-03-27 |
| Получатель сертификата | фирма "Thermo Process Instruments, L.P.", США (US) |
Производитель / Заявитель
фирма "Thermo Process Instruments, L.P."
Адрес: Sugar Land, Texas
Контакты: 713 272 0404 / 713 272 2272
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Калибровка проводится по методике МРБ МК. 001-2008. |
Поверители
Скачать
|
Описание типа РБ 03 09 3695 08 [2008-01-01]
rb-03-09-3695-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3695 08 [2008-10-27]
rb-03-09-3695-08_2008-10-27.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы общего содержания серы SOLA II (далее - анализаторы) предназначены для непрерывного измерения содержания серы при технологическом контроле в газообразных серосодержащих смесях, в том числе при производстве углеводородных продуктов, таких как дизельное топливо, бензин и других фракций бензина, например, керосина, находящихся в жидкой фазе.
Область применения - технологический контроль содержания серы в процессе переработки углеводородов на предприятиях химической и нефтехимической промышленности.
Описание
Измерение общего содержания серы основано на точном измерении концентрации SO2 образующейся из разнообразных серосодержащих соединений (например, H2S, COS. бензотиофены, дибензотиофены, сульфиды, дисульфиды и т.д.). Основные элементы анализатора включают в себя инжекторный клапан ввода пробы, систему регулирования потока газа-носителя, камеру смещения, пиролизер, сушилку и импульсный ультрафиолетовый флуоресцентный детектор (PUVF). Детектор PUVF использует ксеноновую импульсную лампу, обеспечивая высокую оптическую интенсивность, а также имеет низкие требования по энергопотреблению (менее 1 Вт) и длительную температурную стабильность. Инжекторный клапан ввода пробы периодически передает небольшое коли-
чество пробы (приблизительно 1,0 мкл) в газ-носитель воздух. Смесь воздух-проба проходит через камеру смешения для обеспечения полного перемешивания, а затем подается в пиролизер. В пиролизере все компоненты пробы сгорают при температуре 1100 °C. Детектор PUVF измеряет количество SO2, образующейся во время сгорания пробы. Количество SO2 прямо пропорционально общему содержанию серы в нефтяной фракции. Аналитическая печь, используемая в анализаторе, позволяет анализировать образцы в диапазоне от жидких углеводородов до газообразных проб.
Работа анализатора контролируется микрокомпьютером с встроенным программным обеспечением. Компьютер показывает его текущую работу на четырехстрочном, двадцатизнаковом дисплее с буквенно-цифровым жидкокристаллическим индикатором. Дисплей имеет подсветку для ночного времени. Нижняя строчка дисплея является резервной для аварийной сигнализации и диагностической информации. В анализаторе предусмотрена возможность использования четырехзначного числового пароля для ограничения доступа к программным меню.
Анализаторы могут иметь исполнение по взрывозащите для подгруппы взрывозащищенного электрооборудования II 2G (по EN 50014, EN 50016). Безопасная работа достигается путем автоматического отключения энергии от систем анализатора, если резко уменьшилось продувочное давление в любой из контролируемых зон. Маркировка взрывозащиты ЁЕХ р II Т2, ТЗ или Т4.
Место нанесения калибровочного клейма приведено в приложении А настоящего описания типа.

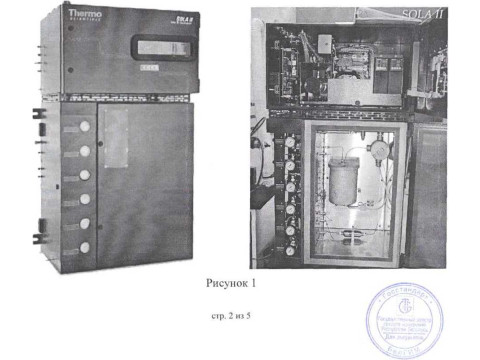

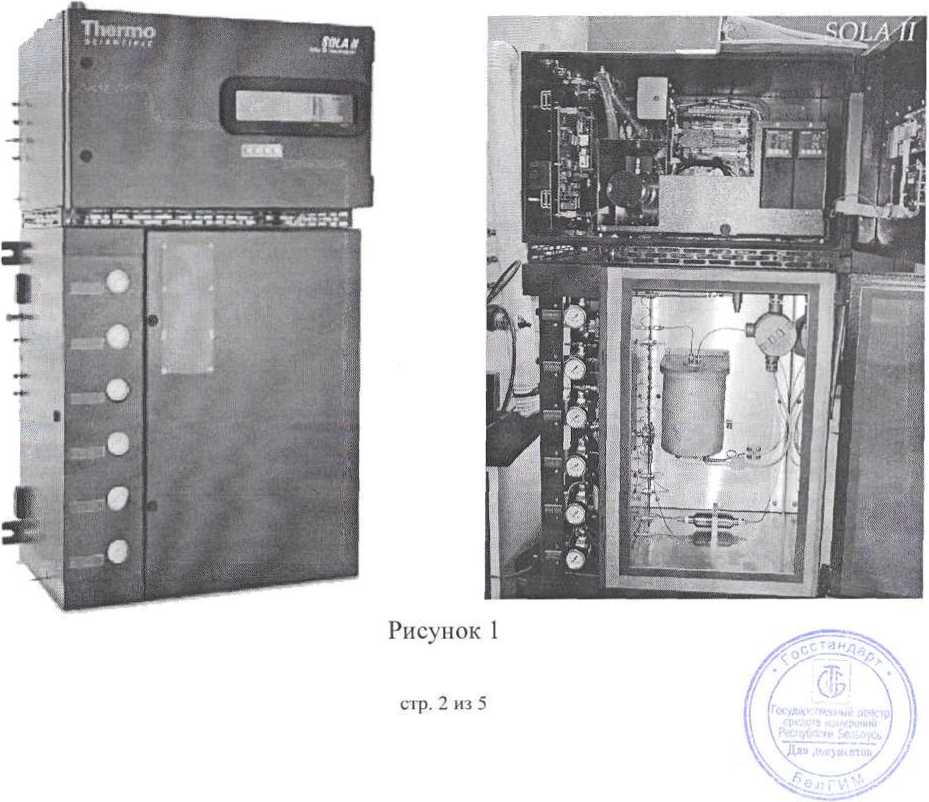

Внешний вид анализатора приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений массовой доли серы, ррм |
От 0 до 5000 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений общего содержания серы, %: - в диапазоне > 15 ррм; - в диапазоне < 15 ррм |
± 1 + 2 |
|
Потребляемая мощность, кВт, не более |
2 |
|
Габаритные размеры, мм, не более |
1020x610x460 |
|
Масса, кг, не более |
91 |
|
Диапазон рабочих температур. °C |
От 12 до 40 |
|
Средний срок службы, лет |
8 |
|
Объем пробы, мкл |
1 (каждые 30 с) |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- анализатор;
- руководство по эксплуатации;
- методика калибровки МРБ "Анализаторы общего содержания серы SOLA II".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Thermo Process Instrumcnts.L.P." (США). СТБ ИСО 20846-2005.
Методика калибровки МРБ "Анализаторы общего содержания серы SOLA И".
Заключение
Анализаторы соответствуют технической документации фирмы-изготовителя "Thermo Process Instruments,L.P." (США) и СТБ ИСО 20846-2005.
Межкалибровочный интервал - не более 12 месяцев (для анализаторов, предна знаменных для применения либо применяемых в сфере законодательной метрологии).
Испытания проведены: Научно-исследовательский центр испытаний средств из мерений и техники, БелГИМ
г.Минск, Старовиленский тракт. 93
тел. 234-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
