Системы повременного учета длительности соединений автоматизированные АПУС АТС AXE

Назначение

Системы повременного учета длительности соединений автоматизированные АПУС АТС АХЕ предназначены для регистрации и измерения длительности состоявшихся телефонных соединений абонен гов автоматической цифровой телефонной станции (далее - АТС) типа АХЕ.

Область применения - мес тная, междугородная и международная телефонная связь.

Описание

Системы повременною учета длительности соединений автоматизированные АПУС АТС АХЕ (далее - системы АПУС АТС АХЕ) программно реализованы на базе цифровых телефонных станций АХЕ двух модификаций: АХЕ 10 в механических стойках BYB 201 и АХЕ 810 в механических стойках BYB 501.

Программное обеспечение загружается в центральный процессор серии APZ 212 , который является цен тральной системой управления автоматической телефонной станции типа АХЕ (АХЕ 10. AXE8I0) и обеспечивает измерение дли тельности соединений и подробного учета соединений с обеспечением вывода учетной информации в автоматическом режиме. Этапы установления соединения отслеживаются аппаратно-программными средствами АТС.

Сохраненная в базе данных информация о состоявшихся соединениях абонен тов может быть выведена па монитор персонального компьютера.

Основные функции:

измерение дли тельное ти и учет состоявшихся исходящих соединений для местных междугородпых. международных соединений и соединений со спецслужбами:

pei исграция номеров вызывающего и вызываемого абонентов АПУС СИС4000, даты и времени начала каждого состоявшегося соединения.

Системы А11УС АТС АХЕ обеспечивают по каждому соединению определение следую щей информации:

- тип записи,

- номер телефона вызывающего абонент а, номер телефона вызываемого абонента, категория вызываемого абонента,

- дата начала соединения.

ГоЖ1Х,'и'"'’ый р«о

XjZ’" >fJ-‘i,|>» Беларусь \Дла докумеитив/

- время начала соединения,

- длительность соединения,

- идентификатор входящего направления.

- идентификатор исходящего направления,

- индикатор записи. '

Конкретный тип записи определяется дополнительно станционным параметром.

Внешний вид Л 1 С приведен на рисунке 1.

Место нанесения государственного поверительного клейма-наклейки и место нанесения Знака утверждения чипа приведено на рисунке в приложении А.

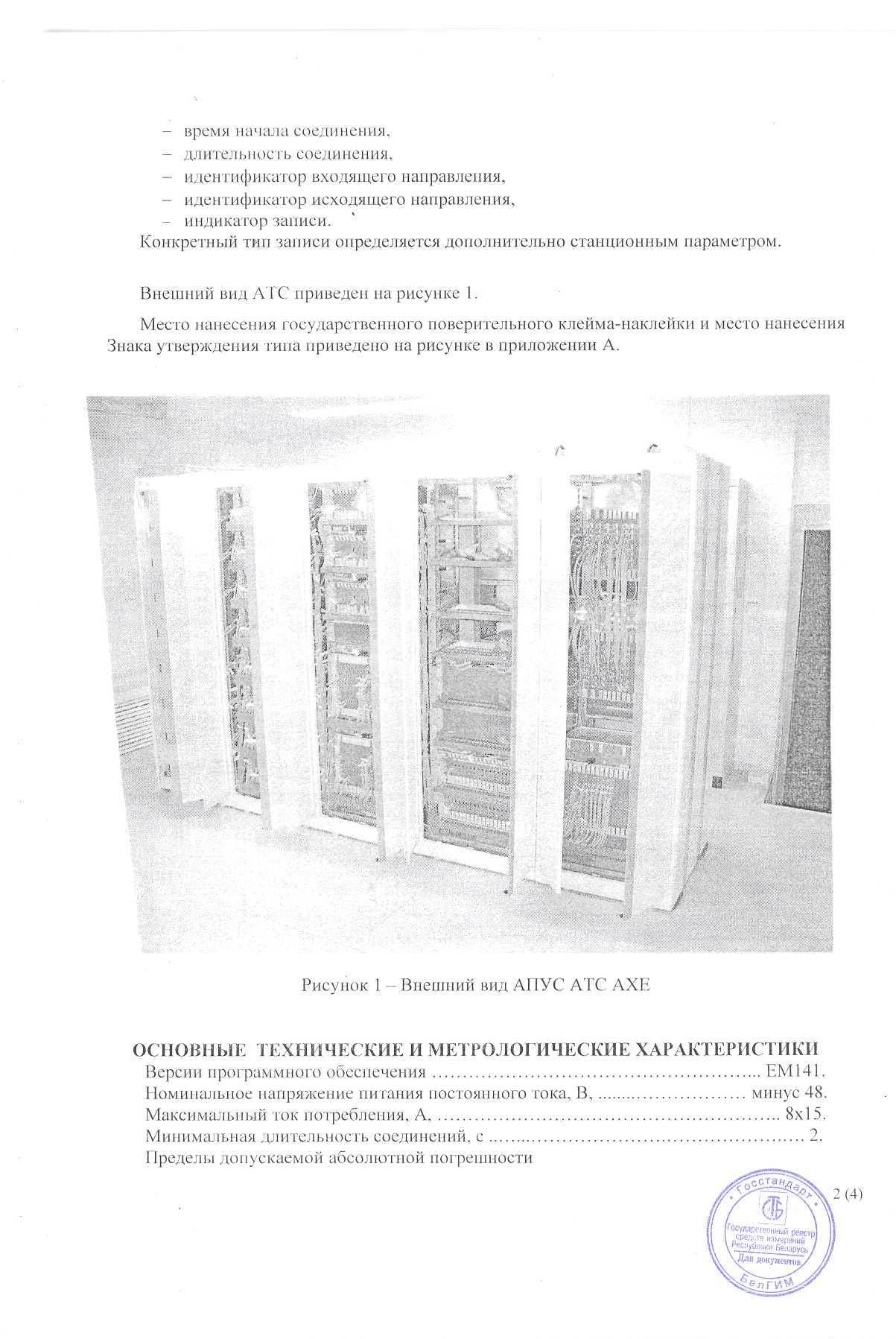

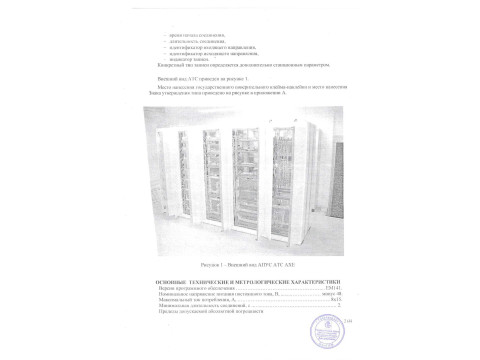

Рисунок 1 - Внешний вид АПУС АТС АХЕ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версии программного обеспечения..........................

Номинальное напряжение питания постоянного тока, В

Максимальный ток погребления, А..........................

Минимальная .длительность соединений, с.................

Пределы допускаемой абсолютной погрешности

......ЕМ14Е ... минус 48. .........8x15. т

2 И)

измерения длительности соединений, с,...................  ±2.

Допускаемая абсолютная погрешность измерения времени за сутки, с, не более.... ±1. Сохранение информации (на магнитных носителях)

при отключении от сети ........................... ............................  неограниченно.

Климатические условия при эксплуатации:

- температ ура окружающего воздуха, °C..............................................(20±5),

- относи тельная влажность, %,......................от 45 до 85 при температуре 25 °C,

- атмосферное давление, кПа,...............................................от 84,0 до 106,7.

Условия хранения:

- температура окружающего воздуха, °C.................................от минус 5 до 49,

- от носительная влажность, %......................................................от 5 до 85,

- атмосферное давление, кПа,...............................................от 84.0 до 106,7.

Защита ог поражения электрическим током по СТБ МЭК 60950-1-2003.........класс III.

ШАК УТВЕРЖДЕНИЯ ТИПА

Знак утверждения т ипа наносится на нижнюю раму статива АТС и на титульный лист руководства по эксплуатации АТС.

Комплектность

АНУС АТС АХЕ в составе АТС АХЕ..........................................................1 комплект

Эксплуатационная документация на АТС АХЕ..........................................1 комплект

Методика поверки МРБ МН. - 2008 .................................................. 1 экземпляр

Заключение

Системы повременно! о учета длительности соединений автоматизированные

АПУС АТС АХЕ (модификации АХЕ 10, АХЕ810) с версией программного обеспечения ЕМ.141 соответствуют техническим требованиям документации фирмы-изготовителя в условиях кондиционирования помещений и обеспечения номинального напряжения питания.

Межповерочный ишервал нс более 12 мес (при применении в сфере законодательной метрологии).

1 {аучнб-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт. 93. тел. 334-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
