Психрометры аспирационные МВ-4-2М, М-34-М
| Номер в ГРСИ РФ: | РБ 03 09 3200 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | АО "Сафоновский завод "Гидрометприбор", г. Сафоново, Смоленская обл. |
Психрометры аспирационные (далее психрометры), предназначены для измерения те) пературы воздуха и температуры смоченного термометра с целью последующего определен] влажности воздуха по психометрическим таблицам. Измеренные значения температуры возд ха и температуры смоченного термометра позволяют определить относительную влажное воздуха в диапазоне от 10 до 100 % при температуре от минус 10 до плюс 50 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3200 15 |
| Наименование | Психрометры аспирационные МВ-4-2М, М-34-М |
| Год регистрации | 2015 |
| Номер сертификата | 9873 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2016-07-07 |
| Получатель сертификата | ОАО "Сафоновский завод "Гидрометприбор", г. Сафоново Смоленской обл., Россия (RU) |
Производитель / Заявитель
ОАО "Сафоновский завод "Гидрометприбор"
Адрес: г. Сафоново, Смоленской обл.
Контакты: факс: (08142) 2-29-75.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике утвержденной в 1992 г. |
| Признание поверки | Первичная при выпуске из производства: Смоленский ЦСМС (номер реестра - №014, шифр поверительного клейма - ВЧ)(НТК №07-15). |
Поверители
Скачать
|
Описание типа РБ 03 09 3200 15 [2008-12-18]
rb-03-09-3200-15_2008-12-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3200 15 [2015-11-27]
rb-03-09-3200-15_2015-11-27.pdf
|
Скачать |
Описание типа
Назначение
Психрометры аспирационные (далее психрометры), предназначены для измерения те) пературы воздуха и температуры смоченного термометра с целью последующего определен] влажности воздуха по психометрическим таблицам. Измеренные значения температуры возд ха и температуры смоченного термометра позволяют определить относительную влажное воздуха в диапазоне от 10 до 100 % при температуре от минус 10 до плюс 50 °C.
Описание
Принцип работы психрометров основан на разности показаний сухого и смоченно! термометров (психрометрическая разность) величина которой зависит от влажности окружат щего воздуха. Сухой термометр показывает температуру воздуха. С поверхности резервуа] смоченного термометра вода испаряется. Испарение воды сопровождается понижением темп ратуры. Смоченный термометр будет показывать более низкую температуру.
Психрометры состоят из двух одинаковых ртутных термометров ТМ6 по ГОСТ 112-78, ценой деления 0,2 °C резервуары которых помещены в металлические трубки защиты. Эт трубки соединены с воздухопроводными трубками, на верхнем конце которых укреплен асш рационный блок с крыльчаткой, предназначенной для прогона воздуха через трубки с цель сделать более интенсивным испарение воды со смоченного термометра.

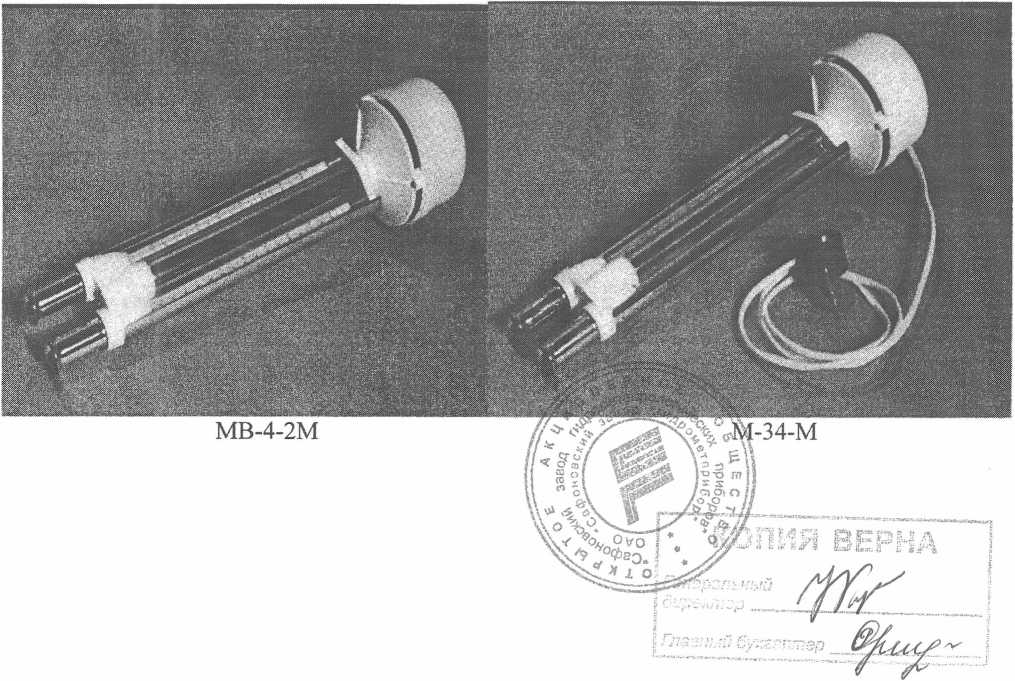

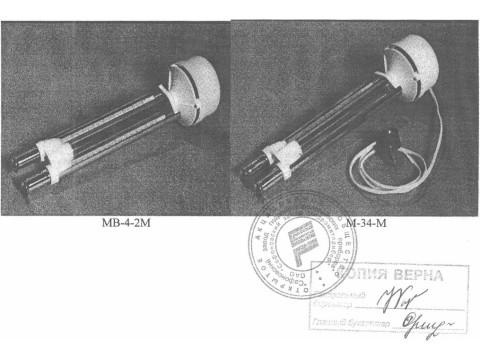

Психрометры аспирационные изготавливаются двух типов:
- психрометры аспирационные с механическим заводом МВ-4-2М
- психрометры аспирационные с электромотором М-34-М.
Метрологические и технические харакгеристики
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений температуры воздуха, °C |
от минус 25 до плюс 50 |
|
Пределы допускаемой погрешности термометров после введения поправок, °C, не более |
±0,1 |
|
Скорость аспирации психрометров, м/с, не менее М-34-М МВ-4-2М на четвертой минуте |
2,0 2,0 |
|
Изменение скорости аспирации между 4-ой и 6-ой минутами для психрометров МВ-4-2М, м/с, не более |
0,6 |
|
Время раскручивания пружины заводного механизма психрометров МВ-4-2М при полном заводе, мин, не менее |
8 |
|
Питание психрометра М-34-М осуществляется: от сети переменного тока, В |
220 (50±1) Гц |
|
Мощность, потребляемая психрометра М-34-М, В-A, не более |
30 |
|
Габаритные размеры, мм, не более,: МВ-4-2М М-34-М |
0105 длина 420 0105 длина 400 |
|
Масса, кг, не более МВ-4-2М М-34-М |
1,2 1,3 |
|
Условия эксплуатации психрометров: при измерении температуры: - температура окружающего воздуха, °C: - при измерении скорости аспирации относительная влажности воздуха, % |
от минус 25 до плюс 50 от минус 10 до плюс 50 95 при 25 °C |
|
Вероятность безотказной работы за 1500 циклов не менее |
0,9 |
|
Средний срок службы должен быть, лет, не менее |
8 |
Знак утверждения типа
Знак утверждения типа наносится на фирменной планке, установленной на приборе согласно чертежа, методом тиснения или любым другим способом, обеспечивающим четкое изображение знака, на титульный лист паспорта в верхнем правом углу - оттиском штампа.
Комплектность
Комплектность поставки психрометров соответствует таблице 2.
Таблица 2__
|
Наименование и условное обозначение |
Кол-во, шт | |
|
МВ-4-2М |
М-34-М | |
|
Психрометр аспирационный ГРПИ.405132.001 |
1 | |
|
Психрометр аспирационный ГРПИ.405132.001-01 |
1 | |
|
Защита ветровая Л88.634.135 |
1 |
1 |
|
Крюк для подвеса Л88.633,000 |
1 |
1 |
|
Футляр Л86.875.016 |
1 | |
|
Пипетка Л87.3 59.000 |
2 | |
|
Втулка Л88.223.010 |
2 | |
|
Втулка ГРПИ.715141.007 |
2 | |
|
Шайба Л88.946.009 U |
..... | |
|
Батист отбеленный 20x40 по ГОСТ 29298-92 ' | ||
|
Зажим с баллоном Л86.272.016 | ||
|
Наименование и условное обозначение |
Кол-во, шт | |
|
МВ-4-2М |
М-34-М | |
|
Втулка ГРПИ.715141.007 |
2 |
2 |
|
Паспорт ГРПИ.405132.001 ПС |
1 |
1 |
|
Паспорт «Термометр ТМ6» |
2 |
2 |
|
Методика поверки |
1 (Поставляется по отдельному заказу) | |
Поверка
осуществляется по документу «Психрометры аспирационные. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 05.06.1992 г.
При проведении поверки применяются следующие основные средства измерений:
1 Пневмоанемометр ПО-ЗО диапазон измерения скорости от 1,48 до 3,69 м/с, ПГ ±0,1 м/с;
2 Секундомер СоСпр-2а-2 с диапазоном 0,2 с-60 мин ПГ ±0,4 с за 60 с.
Допускается применение других средств измерений, имеющих аналогичные характеристики.
Сведения о методах измерений
Методы измерений приводятся в технических условиях ТУ 52.07-(ГРПИ.405132.001 )-92 «Психрометры аспирационные».
Нормативные документы
ГОСТ 8.547-86 "ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов."
Технические условия ТУ 52.07-(ГРПИ.405132.001)-92 «Психрометры аспирационные».
Методика по поверке «Психрометры аспирационные. Методика поверки»
Рекомендации к применению
при выполнении работ по обеспечению безопасных условий и охраны труда, при осуществлении деятельности в области гидрометеорологии.
