Аспираторы сильфонные АМ-0059
| Номер в ГРСИ РФ: | РБ 03 09 3113 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Аспираторы |
| Производитель / заявитель: | ЗАО НПФ "СЕРВЭК", г. Санкт-Петербург |
Аспираторы сильфонные АМ-0059 (далее — аспираторы) предназначены для измерений объема воздуха, прокачиваемого через индикаторные трубки при экспресс-определении (измерении) содержания вредных и токсичных веществ, кислорода и диоксида углерода в воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3113 20 |
| Наименование | Аспираторы сильфонные АМ-0059 |
| Год регистрации | 2020 |
| Номер сертификата | 13244 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2024-09-04 |
| Получатель сертификата | ЗАО НПФ "Сервэк", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО НПФ "СЕРВЭК"
Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д.17, лит.А
Контакты: тел./факс: (812) 786-54-86, info@servek.spb.ru, servek_spb@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку аспираторов, изготовленных до 28.10.2019, проводить по приложению А РЮАЖ.413543.010 РЭ; поверку аспираторов, изготовленных после 28.10.2019, проводить по МП-242-0873-2009 (утв.в 2009 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №01-10); ЗАО НПФ "СЕРВЭК" (номер реестра - №1779, шифр поверительного клейма - ВЮЛ)(НТК №05-15). |
Поверители
Скачать
|
Описание типа РБ 03 09 3113 20 [2010-04-21]
rb-03-09-3113-20_2010-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3113 20 [2015-08-07]
rb-03-09-3113-20_2015-08-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3113 20 [2020-05-04]
rb-03-09-3113-20_2020-05-04.pdf
|
Скачать |
Описание типа
Назначение
Аспираторы сильфонные АМ-0059 (далее — аспираторы) предназначены для измерений объема воздуха, прокачиваемого через индикаторные трубки при экспресс-определении (измерении) содержания вредных и токсичных веществ, кислорода и диоксида углерода в воздухе.
Описание
Принцип действия аспираторов основан на прокачивании воздуха за счет раскрытия пружиной предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины.
Аспираторы представляют собой сильфонный насос ручного действия.
Аспираторы состоят из корпуса, сильфона, основания, рычага, ножа, ручкой для переноски.
В корпусе аспираторов размещены: источник питания (элемент питания типа 6F22/6LR61 или аккумулятор), нож для обламывания запаянных концов индикаторных трубок, световой индикатор (для корпуса, имеющего световой индикатор) и табло светового индикатора, показывающее число ходов аспиратора; переключатель электрической схемы; штуцер с фильтром очистки прокачиваемого воздуха, обеспечивающим предотвращение попадания твердых частиц в сильфон, гайка с уплотнительным кольцом.
При включении переключателя световой индикатор (при его наличии) загорается красным светом и включается цифровое табло индикатора, который сообщает о процессе отбора пробы (мигание табло) и осуществляет счет числа ходов аспиратора. После прокачивания 100 см3 воздуха индикатор меняет свой цвет с красного на зеленый, мигание табло прекращается и на нем появляется номер отобранной пробы. Сброс цифр на табло индикатора производится переключателем.
Под корпусом аспираторов размещены: рычаг для приведения в действие разжимающих пружин, световой индикатор, свидетельствующий о готовности аспиратора к работе, сильфон и стакан.
Резиновый сильфон за счет пружин, находящихся внутри стакана, обеспечивает ход аспиратора. который ограничивается с помощью специального храпового механизма и рычага. Рычаг освобождает сильфон от фиксации, при сжатии которого осуществляется прокачивание воздуха. В основании сильфона расположены четыре паза, через которые с помощью обратного клапана, обеспечивается выход воздуха при сжатии сильфона без его отсоединения от индикаторной трубки.
Аспираторы имеют взрывозащищенное исполнение.
Общий вид аспираторов приведен на рисунке 1.
КОПИЯ ВЕРНА

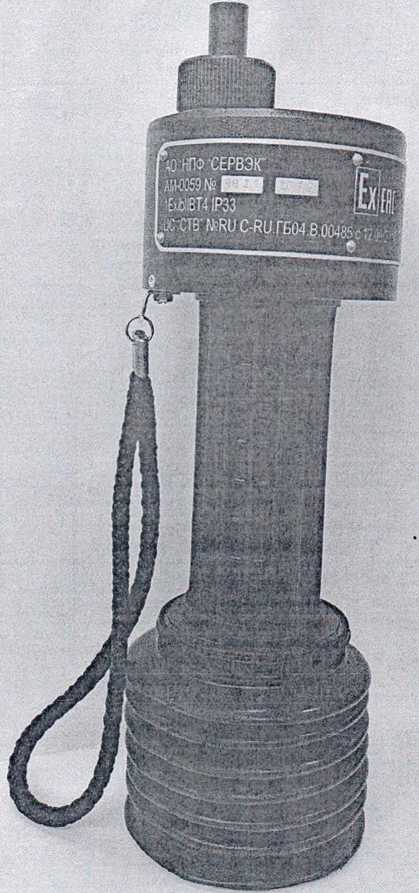

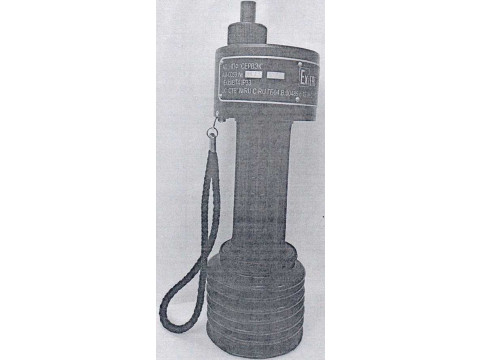

Рисунок 1 - Общий вид аспираторов сильфонных АМ-0059
Программное обеспечение
отсутствует.
Метрологические и технически характеристики
Таблица 1 - Метрологические характеристики аспираторов
|
Наименование характеристики |
Значение |
|
Номинальное значение объема отбираемой пробы воздуха (газовой среды) за один рабочий ход аспиратора, приведенное к условиям (+20 °C и 101,3 кПа), см3 |
100 |
|
Пределы допускаемой абсолютной погрешности в рабочих условиях, см3 |
±5 |
Таблица 2 - Основные технические характеристики аспираторов
|
Наименование характеристики |
Значение |
|
Напряжение питания. В, не более |
3 |
|
Масса, кг, не более |
0,75 |
|
Габаритные размеры, мм, не более: - высота - диаметр |
260 70 |
|
Маркировка взрывозащиты |
lExibIIBT4 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), рабочих ходов |
2600 |
|
Полный средний срок службы, лет, не менее |
3 |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, °C - диапазон относительной влажности при температуре +25 °C (без конденсации влаги), % - диапазон атмосферного давления, кПа |
от -20 до +40 от 30 до 80 от 84,4 до 106,7 |
Знак утверждения типа
наносится на специальную табличку на боковой поверхности аспиратора методом наклейки и на титульный лист руководства по эксплуатации РЮАЖ.413543.010 РЭ методом компьютерной графики.
Комплектность
Таблица 3 - Комплектность аспираторов
|
Наименование |
Обозначение |
Количество |
|
Аспиратор сильфонный АМ-0059 |
РЮАЖ.413543.010 |
1 шт. |
|
Руководство по эксплуатации |
РЮАЖ.413543.010 РЭ |
1 экз. |
|
Методика поверка |
МП-242-0873-2009 |
1 экз. |
Поверка
осуществляется по документу МП-242-0873-2009 «ГСП. Аспираторы сильфонные АМ-0059. Методика поверка», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2009 г.
Основные средства поверки:
- измеритель объема ИО-1 ТУ 12.43.113-84 (регистрационный номер 8277-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых аспираторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Министерства здравоохранения и социального развития Российской Федерации от 09.09.11. № 1034н ред. от 29.08.2014 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований «Гним, в том числе показателей точности
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия РЮАЖ.413543.010 ТУ
