Электроды стеклянные лабораторные ЭСЛ-15-11, ЭСЛ-45-11
| Номер в ГРСИ РФ: | РБ 03 09 2403 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО «Ратон», г. Гомель |
Электроды стеклянные лабораторные ЭСЛ-15-11, ЭСЛ-45-11 предназначены для преобразования активности ионов водорода (значения pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2403 19 |
| Наименование | Электроды стеклянные лабораторные ЭСЛ-15-11, ЭСЛ-45-11 |
| Год регистрации | 2019 |
| Номер сертификата | 13735 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | ОАО "Ратон", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Ратон"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.ГМ 181-02 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 09 2403 19 [2014-09-24]
rb-03-09-2403-19_2014-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 2403 19 [2020-07-08]
rb-03-09-2403-19_2020-07-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 2403 19 []
rb-03-09-2403-19_1.pdf
|
Скачать |
Описание типа
Назначение
Электроды стеклянные лабораторные ЭСЛ-15-11, ЭСЛ-45-11 предназначены для преобразования активности ионов водорода (значения pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.
Электрод ЭСЛ-15-11 соответствует типу 2, электрод ЭСЛ-45-11 - типу 1 СТБ 1047-97.
Электроды предназначены для работы с лабораторными рН-метрами.
Описание
При погружении электрода в контролируемый раствор между поверхностью индикаторного шарика, изготовленного из специального электродного стекла, и измеряемым раствором происходит обмен ионами, в результате которого возникает разность потенциалов, пропорциональная величине pH раствора.
Разность потенциалов между измерительным и вспомогательным электродами (потенциал последнего не изменяется от величины pH) подается на вход измерительного преобразователя.
Электроды стеклянные лабораторные ЭСЛ-15-11, ЭСЛ-45-11 в соответствии с рисунком 1 представляют собой стеклянный корпус из калиброванного стекла, оканчивающийся индикаторным шариком из специального электродного стекла.
В полость корпуса залит раствор, в который погружен контактный хлорсеребряный полуэлемент, герметично впаянный в корпус. В р^^^^^сыпаны кристаллы хлористого серебра. Электростатический экран защищает |®ктооды от внешних электрических полей.
* \\ уРаспублю Беларусь / /.
\Для документов/ //
''Ч^? л УЧ^У
На верхней части корпуса закреплена маркировочная втулка. Электрод оканчивается специальным разъемом. Разъем на время хранения и транспортирования закрыт транспортировочным колпачком.
Знак поверки (оттиск поверительного клейма) наносится на паспорт электродов.

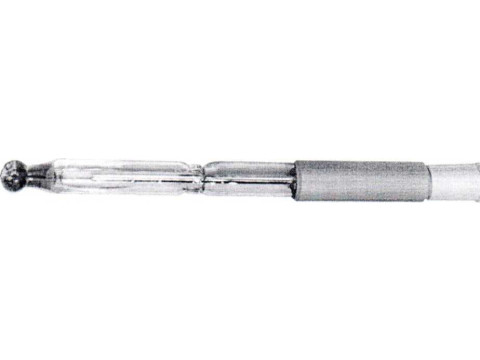

Рисунок 1 - Общий вид электродов стеклянных лабораторных ЭСЛ-15-11, ЭСЛ-45-11
Основные технические и метрологические характеристики
|
Характеристика электродов |
Значение |
|
Температура анализируемой среды, °C -для ЭСЛ-15-11; -для ЭСЛ-45-11 |
от 25 до 100 от 0 до 40 |
|
Предельные значения линейного диапазона водородной характеристики электродов: а) при температуре 25 °C, pH -для ЭСЛ-15-11; -для ЭСЛ-45-11; б) при температуре 80 °C. pH -для ЭСЛ-15-11; в) при наибольшей рабочей температуре, pH - при температуре 100 °C - для ЭСЛ-15-11; - при температуре 40 °C - для ЭСЛ-45-11 |
от 0 до 14.0 от 0 до 12,0 от 0 до И ,0 от 0 до 10,0 от 0 до 10,0 |
|
Потенциал электродов, измеренный в буферном растворе относительно образцового электрода сравнения, не отклоняется от расчетного значения потенциала Ер более чем на, мВ - при выпуске электродов из производства; - во время хранения у изготовителя; - во время хранения у потребителя; - после 500 ч работы, мВ, не более |
±12 ±15 ±20 ±25 |
|
Крутизна водородной характеристики электродов в линейной части кривой (St, мВ/pH) от значения, рассчитываемого по формуле: St = - (54,197 + 0,1984 • t), составляет, %, не менее: - при выпуске из производства; - во время всего срока хранения; - после 500 ч работы; - после 1000 ч работы |
99 98,5 98 97 |
|
Отклонение водородной характеристики электродов от линейности при предельных значениях pl I, pH не более |
|
Характеристика электродов |
Значение |
|
Номинальные значения координат изопотенциальной точки: - рНи, pH; - Еи, мВ |
4,25 -25 |
|
Отклонение значения координаты изопотенциальной точки pH,, от номинальной величины, pH, не более: - при выпуске из производства; - во время хранения у изготовителя; - во время хранения у потребителя; - при последующих проверках |
±0.3 ±0,4 ±0,5 ±0.6 |
|
Отклонение значения координаты изопотенциальной точки Еи от номинальной величины, мВ, не более: - при выпуске из производства; - после 500 ч работы |
±25 ±50 |
|
Электрическое сопротивление электродов при температуре 20 °C, МОм - для ЭСЛ-15-11; -для ЭСЛ-45-11 |
от 250 до 750 от 10 до 90 |
|
Электрическое сопротивление электродов при минимальных значениях температуры анализируемой среды, Ом, не более |
109 |
|
Электрическое сопротивление изоляции электродов, не погруженных в раствор, при температуре окружающего воздуха (20 ± 5) °C и относительной влажности до 80 %, Ом, не менее |
10" |
|
Вероятность безотказной работы электродов за наработку 1000 ч, не менее |
0.9 |
|
Средний ресурс электродов, ч |
1000 |
|
Габаритные размеры электродов, мм, не более: - диаметр погружной части; -диаметр; - длина |
8.5 13 130 |
|
Масса электродов, г, не более |
15 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта электрода типографским способом.
Комплектность
В комплект поставки входит:
- электрод - от 1 до 10 шт. в зависимости от заказа;
- паспорт - 1 экз.;
- упаковка - 1 шт.
Руководство по эксплуатации с разделом «Методика поверки» поставляется по требованию потребителя на партию электродов.
Государственный реостр средств измерений / \ Республики Беларуси / \Дяя довумеэтет/
Обеспечение поверки и прослеживаемости передачи единицы физической величины
Поверка осуществляется в соответствии с методикой поверки МП. ГМ 181-02 «Электроды стеклянные промышленные ЭСП-04-14, ЭСП-01-14, ЭСП-31-06, электроды стеклянные лабораторные ЭСЛ-43-07 (ЭСЛ-43-07СР), ЭСЛ-63-07 (ЭСЛ-63-07СР), ЭСЛ-45-11, ЭСЛ-15-11». Методика поверки.
Основные средства поверки:
- иономер типа И-160, диапазон измерения от минус 3000 до плюс 2000 мВ, дискретность 0,1 мВ, погрешность измерения ±1,0 мВ;
- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01 поГОСТ 17792;
- термометры ртутные стеклянные лабораторные ТЛ-4, предел измерения от 0 °C до 105 °C, цена деления 0,1 °C;
- тераомметр типа Е6-13А, диапазон измерений от 10 до 10н Ом, основная погрешность ±10,0 %.
Прослеживаемость передачи единицы физической величины (Вольт) осуществляется через действующую поверочную схему.
Нормативные документы
ТУ РБ 400002024.015-2004 Электроды стеклянные лабораторные ЭСЛ-15-11, ЭСЛ-45-11. Технические условия;
МП. ГМ 181-02 Электроды стеклянные промышленные ЭСП-04-14, ЭСП-01-14, ЭСП-31-06, электроды стеклянные лабораторные ЭСЛ-43-07 (ЭСЛ-43-07СР), ЭСЛ-63-07 (ЭСЛ-63-07СР), ЭСЛ-45-11, ЭСЛ-15-11. Методика поверки.
Заключение
Электроды стеклянные лабораторные ЭСЛ-15-11, ЭСЛ-45-11 соответствуют требованиям ТУ РБ 400002024.015-2004.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.
Государственные контрольные испытания проведены испытательным центром Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 1.1751 от 30.05.2014)
Юридический адрес: 246015, г. Гомель, ул. Лепешинского, 1, тел. ±375 232 26-33-01
E-mail: mail@gomelcsms.by
