Анализаторы жидкости Seven
| Номер в ГРСИ РФ: | РБ 03 09 2213 11 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «Mettler-Toledo» США |
Анализаторы жидкости Seven (далее - анализаторы) предназначены для измерения pH, удельной электрической проводимости (УЭП), концентрации растворенного кислорода и концентрации ионов в водных растворах с одновременным измерением температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2213 11 |
| Наименование | Анализаторы жидкости Seven |
| Год регистрации | 2011 |
| Номер сертификата | 6938 |
| Дата регистрации | 2011-02-24 |
| Срок действия | 2016-02-24 |
| Получатель сертификата | фирма "Mettler-Toledo (Changzhou) Scale & System Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Mettler-Toledo (Changzhou) Scale & System Ltd"
Адрес: Представительство в СНГ: 101000, г. Москва, Стретенский б-р, 6/1, офис 10
Контакты: (095)921-92-11, 921-48-97 // (095)921-63-53
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1412-2011. |
Поверители
Скачать
|
Описание типа РБ 03 09 2213 11 [2011-01-01]
rb-03-09-2213-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 2213 11 [2011-12-20]
rb-03-09-2213-11_2011-12-20.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы жидкости Seven (далее - анализаторы) предназначены для измерения pH, удельной электрической проводимости (УЭП), концентрации растворенного кислорода и концентрации ионов в водных растворах с одновременным измерением температуры.
Анализаторы могут применяться в фармацевтической, пищевой, химической, металлургической промышленности и других областях хозяйственной деятельности.
Описание
Принцип действия анализаторов при измерении pH и концентрации ионов основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов).
Измерение удельной электрической проводимости (далее - УЭП) основано на измерении сопротивления между электродами в первичном преобразователе (датчике УЭП).
Измерение концентрации растворенного кислорода основано на измерении силы тока, протекающего в электрохимической ячейке первичного преобразователя (датчика).
Прибор состоит из вторичного и первичного преобразователей. Вторичный преобразователь выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой. Электропитание прибора осуществляется либо от четырех батареек или аккумуляторов типа АА, либо от сетевого адаптера, в зависимости от модификации.
Вторичный преобразователь прибора выпускают в следующих модификациях: SG2 SevenGo pH, SG8 SevenGo pro pH/Ion, SG3 SevenGo Cond, SG7 SevenGo pro Cond, SG6 SevenGo pro DO, SG23 SevenGo Duo pH/Cond, SG78 SevenGo Duo pro pH/Ion/Cond, SG68 SevenGo Duo pro pH/Ion/DO, S20 SevenEasy pH, S30 SevenEasy Cond и SevenMulti.
Вторичный преобразователь приборов модификаций SevenMulti, в отличие от модификаций SevenEasy, имеет расширенную клавиатуру, расширенное программное обеспечение на русском языке, 2 гнезда для установки модулей расширения первичных преобразователей (далее - модуль расширения) (4 типа модулей: pH, pH ISFET, ион-селективный и У^^^^^м5хдля коммуникационных модулей (2 типа модулей: USB или TTL), аналоговый/^ййЙ^й^Для подключения регистрирующего устройства (самописца). II ]|
Вторичный преобразователь приборов модификаций SevenGo pro (SG6, SG7, SG8, SG78, SG68), в отличие от модификаций SevenGo, имеет расширенное программное обеспечение на русском языке и ИК-порт для передачи данных на компьютер, принтер или другое внешнее устройство. Вторичный преобразователь SevenGo Duo, в отличие от остальных модификаций SevenGo, имеет функцию Intelligent Sensor Management ISM автоматического распознавания датчика и сохранения данных калибровки, типа датчика, времени и даты на специальном встроенном в датчик модуле памяти.
Назначение модификаций прибора приведено в таблице 1,
Таблица 1
|
Назначение |
Измерение pH |
Измерение УЭП |
Измерение концентрации ионов |
Измерение растворенного кислорода |
|
SG2 SevenGo pH |
+ |
- |
- |
- |
|
SG8 SevenGo pro pH/Ion |
+ |
- |
+ |
- |
|
SG3 SevenGo Cond |
- |
+ |
- |
- |
|
SG7 SevenGo pro Cond |
- |
+ |
- |
- |
|
SG6 SevenGo pro DO |
- |
- |
- |
+ |
|
SG23 SevenGo Duo pH/Cond |
+ |
+ |
- |
- |
|
SG78 SevenGo Duo Pro pH/Ion/Cond |
+ |
+ |
+ |
- |
|
SG68 SevenGo Duo pro pH/Ion/DO |
+ |
- |
+ |
+ |
|
S20 SevenEasy pH |
+ |
- |
— |
- |
|
S30 SevenEasy Cond |
- |
+ |
- |
- |
|
SevenMulti* |
+ |
+ |
+ |
- |
* - Приборы модификации SevenMulti могут иметь дополнительные модули расширения.
Программное обеспечение микропроцессорного блока позволяет управлять работой анализатора, включая его градуировку, индикацию значений концентрации в различных единицах измерения, проводить диагностику его состояния, состояния электродной системы, состояния датчика, состояния батарей питания. Предусмотрена возможность входного сигнала как от преобразователя температуры, встроенного непосредственно в первичный преобразователь, так и от отдельного температурного датчика (кроме модификаций с модулем расширения ISFET и кондуктометрическим модулем расширения). Соответствующая программа позволяет осуществлять температурную компенсацию результатов измерений pH, приведение результатов измерений УЭП к температуре 20 или 25 °C, а также температурную и барометрическую коррекцию результатов измерений содержания растворенного кислорода. Функция приведения результатов измерений УЭП к температуре 20 или 25 °C реализуется за счет ввода в память прибора коэффициента, являющегося справочной характеристикой и характеризующего измеряемую среду. Функция барометрической коррекции результатов измерений содержания растворенного кислорода реализуется за счет измерений атмосферного давления встроенным барометрическим датчиком.
Приборы могут быть подключены к компьютерам, принтерам и другим внешним устройствам с интерфейсом RS232 (стандартно) или USB (дополнительно). Коммуникационный модуль TTL позволяет подключить автоматический податчик образцов Rondolino.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

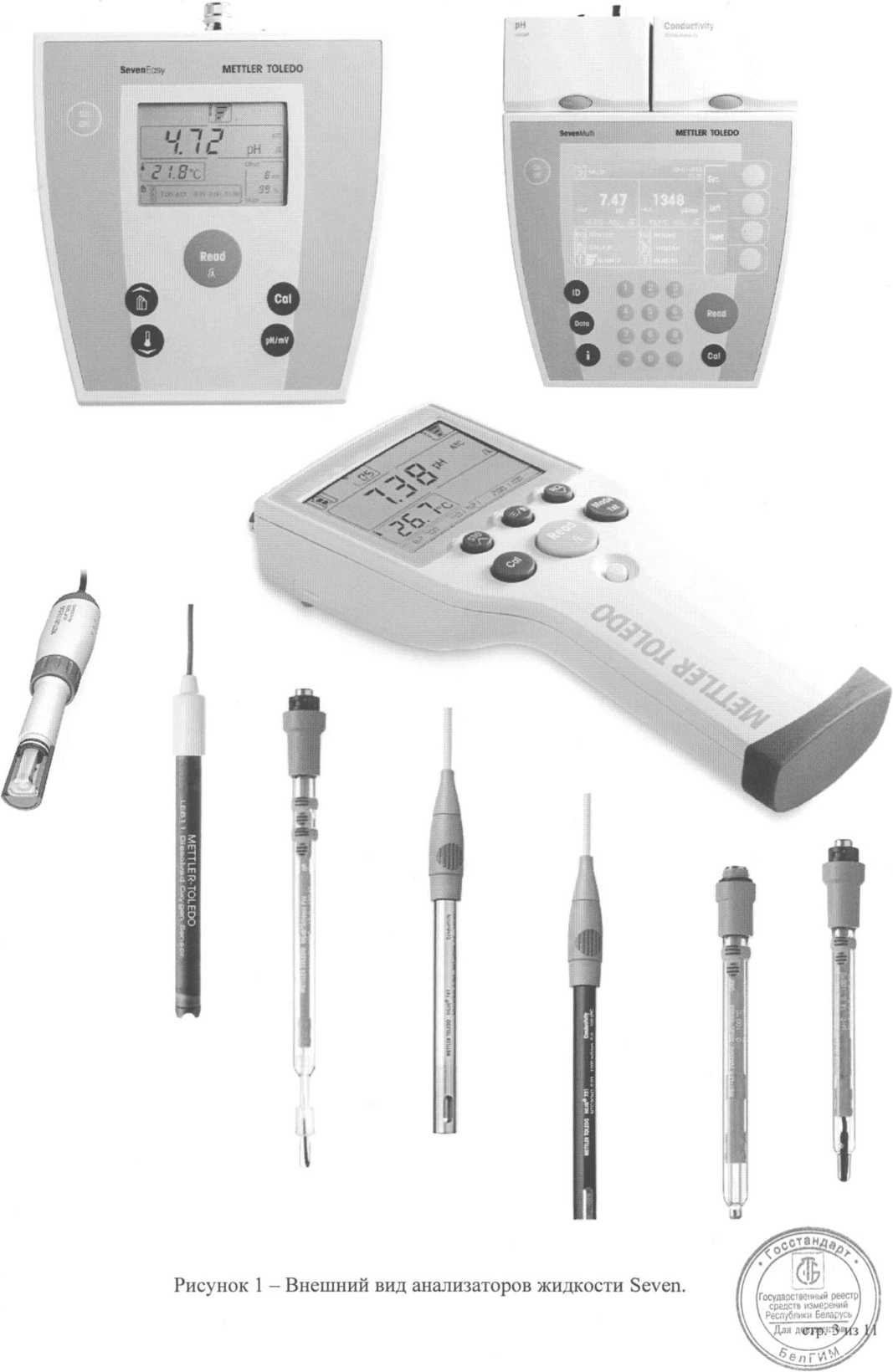

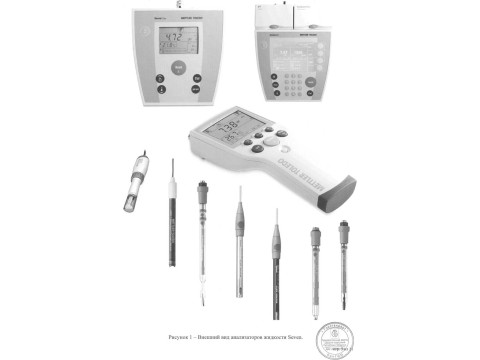

Внешний вид анализаторов жидкости Seven представлен на рисунке 1.
Для документов
Государственно» реестр средств измерений Респу5тт и к и Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем представлены в таблицах 2 и 3.
Таблица 2
|
Наименование характеристики |
Обозначение модификакций | ||||||
|
SG3 SevenGo Cond |
SG7 SevenGo Pro Cond |
SG23 SevenGo Duo pH/Cond |
SG78 SevenGo Duo Pro pH/Ion/Cond |
S30 SevenEasy Cond |
SevenMulti | ||
|
1 Диапазон измерений электродвижущей силы (ЭДС), мВ |
- |
- |
от минус 1999 до плюс 1999 |
от минус 1999 до плюс 1999 |
- |
от минус 1999 до плюс 1999 | |
|
2 Диапазон измерений pH, ед. pH: - вторичным преобразователем - анализатором с электродами InLab * |
- |
- |
от минус 1 до плюс 19 от 0 до 14 |
от минус 1 до плюс 19 от 0 до 14 |
- |
от минус 1 до плюс 19 от 0 до 14 | |
|
3 Диапазон измерений молярной концентрации ионов (X) с электродами DX*, моль/л |
- |
- |
- |
от 110'7 до 0,999 |
- |
Q от Г10 до 9,99-Ю9 | |
|
4 Диапазон измерений удельной электрической проводимости (УЭП): - с датчиками InLab 740, 741, 742, мкСм/см - сдатчиками InLab 730, 731, 737, 738, мСм/см |
от 2 до 500 от 0,01 до 300,00 |
от 2 до 500 от 0,01 до 300,00 |
от 2 до 500 от 0,01 до 300,00 |
от 2 до 500 от 0,01 до 300,00 |
от 2 до 500 от 0,01 до 300,00 |
от 2 до 500 от 0,01 до 300,00 | |
|
5 Диапазон показаний удельной электрической проводимости (УЭП): - с датчиками InLab 740, 741, 742, мкСм/см - сдндами InLab 730, 731, 737, |
от 0,1 до 500,0 от 0,01 до 500,00 |
от 0,01 до 500,0 от 0,01 до 1000,00 |
от 0,1 до 500 от 0,01 до 500,00 |
от 0,01 до 500 от 0,01 до 1000,00 |
от 0,01 до 500,00 от 0,01 до 500,00 |
от 0,001 до 500,00 от 0,01 до 1000,00 | |
|
FOJ |
Й|азо^Йймерений |
от минус 5 до плюс 105 |
от минус 5 до плюс 105 |
от минус 5 до плюс 105 |
от минус 5 до плюс 130 |
от минус 5 до плюс 105 |
от минус 30 до плюс 130 |
Продолжение таблицы 2
|
Наименование характеристики |
Обозначение модификакций | |||||
|
SG3 SevenGo Cond |
SG7 SevenGo Pro Cond |
SG23 SevenGo Duo pH/Cond |
SG78 SevenGo Duo Pro pH/Ion/Cond |
S30 SevenEasy Cond |
SevenMulti | |
|
7 Дискретность показаний: - ЭДС, мВ |
- |
- |
0,1 |
0,1 |
0,1 | |
|
- pH, ед. pH |
- |
- |
0,01 |
0,01 |
- |
0,01 |
|
- концентрация ионов, моль/л - УЭП в поддиапазонах, выбираемых автоматически: |
4 разряда |
- |
3 разряда | |||
|
от 0,010 до 1,999 мкСм/см |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
0,001 |
|
от 2,00 до 19,99 мкСм/см |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
|
от 20,0 до 199,9 мкСм/см |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
от 200 до 1999 мкСм/см |
1 |
1 |
1 |
1 |
1 |
1 |
|
от 2,00 до 19,99 мСм/см |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
|
от 20,0 до 199,9 мСм/см |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
от 200 до 1000 мСм/см |
1 |
1 |
1 |
1 |
1 |
1 |
|
- температуры, °C |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
8 Пределы допускаемых значений абсолютной | ||||||
|
погрешности вторичного преобразователя при измерении: - ЭДС, мВ, в диапазоне: • от минус 1000 до плюс 1000 мВ |
±2,00 |
±1,00 |
±0,50 | |||
|
• от минус 1999 до минус 1000 мВ |
- |
- |
±4,00 |
±1,00 |
- |
±1,00 |
|
и от 1000 до 1999 мВ - pH, ед. pH, в диапазоне: • от 1 до 12 ед. pH |
±0,02 |
±0,01 |
±0,01 | |||
|
• охминус 1 до плюс 1 ед. pH и |
- |
- |
±0,05 |
±0,03 |
- |
±0,03 |
|
ед. pH | ||||||
таблицы 2
|
Наименование характеристики |
Обозначение модификакций | |||||
|
SG3 SevenGo Cond |
SG7 SevenGo Pro Cond |
SG23 SevenGo Duo pH/Cond |
SG78 SevenGo Duo Pro pH/Ion/Cond |
S30 SevenEasy Cond |
SevenMulti | |
|
9 Пределы допускаемых значений абсолютной погрешности анализатором при измерении pH, ед. pH |
±0,05 |
±0,05 |
±0,03 | |||
|
10 Пределы допускаемых значений относительной погрешности при измерении молярной концентрации ионов (Х),% |
±5 |
±5 | ||||
|
11 Пределы допускаемых значений приведенной погрешности при измерении УЭП, % |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
12 Пределы допускаемых значений абсолютной погрешности при измерении температуры, °C |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,3 |
±0,3 |
|
13 Относительная влажность воздуха,%, не более |
от 5 до 80 (без конденсации) | |||||
|
14 Температура окружающего воздуха, °C |
от 0 до 40 | |||||
|
15 Электропитание |
Батареи АА или никель-металлогидридные аккумуляторы - 4 шт. |
- | ||||
|
16 Время непрерывной работы при электропитании от батарей, час, не менее |
500 | |||||
|
1££а§аритные размеры 'этбрищккр преобразователя, мм, |
220x90x45 |
220x90x45 |
220x90x45 |
220x90x45 |
180x180x65 |
190x240x65 |
|
не более 3* \ - Vi /ъ // |
0,325 |
0,325 |
0,357 |
0,368 |
0,610 |
0,85 |
стр. 6 из 1 1
Таблица 3
|
Наименование характеристики |
Обозначение модификакций | ||||
|
SG6 SevenGo pro DO |
SG68 SevenGo Duo pro pH/Ion/DO |
SG2 SevenGo рн |
SG8 SevenGo pro pH/Ion |
S20 SevenEasy pH | |
|
1 Диапазон измерений электродвижущей силы (ЭДС), мВ |
- |
от минус 1999 до плюс 1999 |
от минус 1999 до плюс 1999 |
от минус 1999 до плюс 1999 |
от минус 1999 до плюс 1999 |
|
Диапазон измерений pH, ед. pH: - вторичным преобразователем - анализатором с электродами InLab * |
- |
от минус 1 до плюс 19 от 0 до 14 |
от минус 1 до плюс 19 от 0 до 14 |
от минус 1 до плюс 19 от 0 до 14 |
от минус 1 до плюс 19 от 0 до 14 |
|
3 Диапазон измерений молярной концентрации ионов (X) с электродами DX*, моль/л |
- |
от 110‘7 до 0,999 |
- |
от 1 • 10‘7 до 0,999 |
от 1-10‘7 до 0,999 |
|
4 Диапазон измерений массовой концентрации растворенного кислорода с датчиками InLab *, мг/л |
от 0 до 20 |
от 0 до 20 |
- |
- |
- |
|
5 Диапазон измерений температуры, °C |
от 0 до 60 |
от минус 5 до плюс 130 |
от минус 5 до плюс 105 |
от минус 5 до плюс 130 |
от минус 5 до плюс 105 |
|
6 Дискретность показаний: - ЭДС, мВ - pH, ед. pH - концентрация ионов, моль/л - массовой концентрации растворенного кислорода, мг/л - температуры, °C |
0,01 0,1 |
0,1 0,001 4 разряда 0,01 0,1 |
0,1 0,01 0,1 |
0,1 0,001 4 разряда 0,1 |
0,1 0,001 0,1 |
|
7 Пределы допускаемых значений абсолютной погрешности анализатором при измерении pH, ед. pH |
±0,05 |
±0,05 |
±0,05 |
±0,05 | |
|
8 Пределы допускаемых значений относительной погрешности при измерении молярной концентрации |
±5 |
±5 | |||
Продолжение таблицы 3
|
9 Пределы допускаемых значений абсолютной погрешности вторичного преобразователя при измерении: - ЭДС, мВ, в диапазоне: • от минус 1000 до 1000 мВ • от минус 1999 до минус 1000 мВ и от 1000 до 1999 мВ - pH, ед. pH, в диапазоне: • от 1 до 12 ед. pH • от минус 1 до плюс 1 ед. pH и свыше 12 ед. pH |
- |
±1 ±1 ±0,01 ±0,03 |
±2 ±4 ±0,01 ±0,03 |
±1 ±1 ±0,01 ±0,03 |
±1 ±1 ±0,01 ±0,03 |
|
10 Пределы допускаемых значений приведенной погрешности при измерении концентрации растворенного кислорода,% |
±2 |
±2 | |||
|
11 Пределы допускаемых значений абсолютной погрешности при измерении температуры, °C |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,3 |
|
12 Относительная влажность воздуха,%, не более |
от 5 до 80 (без конденсации) | ||||
|
13 Температура окружающего воздуха, °C |
от 0 до 40 | ||||
|
14 Электропитание |
Батареи АА или никель-металлогидридные аккумуляторы — 4 шт. | ||||
|
15 Время непрерывной работы при электропитании от батарей, час, не менее |
500 | ||||
|
16 Габаритные размеры вторичного преобразователя, мм, не более |
220x90x45 |
220x90x45 |
220x90x45 |
220x90x45 |
180x180x65 |
|
17 Масса, кг, не более |
0,325 |
0,368 |
0,325 |
0,325 |
0,610 |
:ие согласно спецификации фирмы-изготовителя
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы и на корпус вторичного преобразователя в виде клеевой этикетки.
Комплектность
В комплект поставки входит:
- анализатор жидкости Seven 1 шт.;
- батарейка типа АА (для SevenGo) 4 шт.;
- сетевой адаптер и штатив для электрода (для Seven Easy и Seven Multi) 1 шт.;
- упаковка 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки МРБ МП.1412-2011 1 экз.
Дополнительная комплектация по требованию заказчика:
- HK-RS232 адаптер для передачи данных;
- IR-USB адаптер для передачи данных;
- принтер (RS-P42, GA42, LC-P45, RS-P25, RS-P26, RS-P28, USB-P25);
- буферные растворы (2,00; 4,01; 7,00; 9,21; 10,01; 11,00);
- стандарты проводимости (12,88 мСм/см; 1413 мкСм/см; 500 мкСм/см; 84 мкСм/см; 10 мкСм/см);
- рекомендации по измерению pH, УЭП, концентрации ионов и растворенного кислорода;
- футляр для переноски;
- полевой эргономичный держатель ErGo;
- полевой штатив для электрода;
- модуль расширения первичного преобразователя (для SevenMulti);
- подставка для держателя первичного преобразователя;
- держатель первичного преобразователя;
- проточная ячейка для электродов;
- модуль расширения pH (для SevenMulti);
- модуль расширения ISFET (для SevenMulti);
- ион-селективный модуль расширения (для SevenMulti);
- модуль расширения УЭП (для SevenMulti);
- коммуникационный модуль USB (для SevenMulti);
- коммуникационный модуль TTL (для SevenMulti);
- податчик образцов Rondolino (для SevenMulti);
- программное обеспечение LabX pH.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Mettler-Toledo (Changzhou) Scale & System Ltd», Китай;
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
МРБ МП. 1412-2011 «Анализаторы жидкости Seven. Методика поверки».
Заключение
Анализаторы жидкости Seven соответствуют технической документации фирмы «Mettler-Toledo (Changzhou) Scale & System Ltd» (Китай), ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
Межповерочный интервал — не более 12 месяцев (для анализаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
