Регистраторы многофункциональные безбумажные DAQSTATION
| Номер в ГРСИ РФ: | РБ 03 13 2563 11 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
|
Описание типа РБ 03 13 2563 11 [2011-07-01]
rb-03-13-2563-11_2011-07-01.pdf
|
Скачать |
Регистраторы многофункциональные DAQSTATION серий DX1000, DX2000, СХ1000, СХ2000 (далее по тексту - регистраторы) предназначены для измерений сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующих резисторов), сигналов от термопар и гермопреобразователей сопротивления различных 1радуировок, а также для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации. Регистраторы могут применяться в составе измерительных систем, используемых для автоматизации технологических процессов различных отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2563 11 |
| Наименование | Регистраторы многофункциональные безбумажные DAQSTATION |
| Год регистрации | 2011 |
| Номер сертификата | 6949 |
| Дата регистрации | 2011-02-24 |
| Срок действия | 2016-02-24 |
| Получатель сертификата | фирма "Yokogawa Electric China Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Yokogawa Electric China Co., Ltd."
Адрес: Suzhou (Near of Shanghai), No. 365 Xinglong Street, Suzhou Industrial Park, Jiangsu 215126
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1483-2005 с изменением №1-2. |
Поверители
Скачать
|
Описание типа РБ 03 13 2563 11 [2011-07-01]
rb-03-13-2563-11_2011-07-01.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы многофункциональные DAQSTATION серий DX1000, DX2000, СХ1000, СХ2000 (далее по тексту - регистраторы) предназначены для измерений сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующих резисторов), сигналов от термопар и гермопреобразователей сопротивления различных 1радуировок, а также для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации. Регистраторы могут применяться в составе измерительных систем, используемых для автоматизации технологических процессов различных отраслей промышленности.
Описание
Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на дисплей.
Регистраторы выполнены в едином пластиковом корпусе. На передней панели регистраторов расположен жидкокристаллический полноцветный дисплей, защищенный пластиковой дверцей, на котором отображаются: цифровые показания измеренных значений, гистограммы значений тренда в реальном времени, обзор сигнализации, хранение данных и другая информация. На задней панели размещены штепсельные разъемы и клеммы для подключения проводов внешних линий.
Регистраторы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса), позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Для этого в регистраторах предусмотрена внутренняя энергонезависимая память, а также возможность сохранения данных на 3,5 дюймовом диске 1,44 МБ, на PCMCIA флэш-карту и ZIP-устройстве емкостью до 100 МБ, в сериях DX1000, DX2000 сохранение данных возможно только на Compact Flash memory card (CF Card) или USB flash disk.
Полную конфигурацию регистраторов можно осуществить с помощью клавиатуры, расположенной на передней панели приборов или персонального компьютера (1 осуществляется по интерфейсам типов RS-232C, RS-422A/RS485, FOUNDATION^Hdt^ XlSdkis. В регистраторах реализован стандартный Ethernet -порт со встроенным web-cepв^Шх^'^^Мг-ентом, позволяющим передавать измеренную информацию по открытой сета. V. ))
Регистраторы поставляются совместно со встроенным программным обеспечением (ВПО) DAQSTANDART. совместимым с Windows 95/98/2000/NT 4.0/XP/Vista/Windows 7. хранящимся в энергонезависимой памяти регистратора. ВПО предназначено для визуализации измерительных процессов, представлении их в виде цифровых значений, графиков, диаграмм, как в режиме реального времени, так и за определенный период времени, управлением дисплеем: вывод нужного параметра, определение количества активных измерительных каналов и т.д., а также для записи, преобразования измеренных и записанных данных к форматам Lotus 1-2-3 и MS-Excel, ASCII для дальнейшей обработки на ПК. Версия программного обеспечения VA, С ХА. DXA, SSS, АХА отображается при включении регистратора.
В целях предотвращения несанкционированной настройки, случайных, непреднамерен ных и преднамеренных вмешательств, приводящим к искажению результатов измерений, ВПО имеет несколько с тепеней защи ты: механическая - отсутствие доступа к энергонезависимой памяти, куда устанавливается ВПО; запцгга средствами ПО: для пользователей присвоен индивидуальный пароль и ограничения по выполнению операций, блокировки клавиш управления; при внесении изменений в настройки регистратора, вводится электронная подпись пользователя, все действия фиксируются в журналах событий и настроек, настройки, журналы событий и измеренные данные хранятся в энергонезависимой памяти и (или) других носителях и передаются по сетям (в случае необходимости) в виде зашифрованного двоичного кода;
Регистраторы представлены сериями DX1000. DX2000. СХ1000. СХ2000 и различаются количеством измерительных каналов, типами измеряемых сигналов, типами дисплея, типами и размерами встроенной энергонезависимой памяти, внешними накопителями, габаритными размерами. массой, дополнительными опциями и т.д.
Корпус регистраторов спроектирован гак. что Исключает несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений. Лицевая панель закрыта пластиковой дверцей, запирающейся на ключ, для каждой клавишной операции или действия задается пароль. Энергонезависимая память регистратора расположена внутри корпуса; слоты для карт памяти. USB порта, дисководы (в зависимости от модели) скрыты за дисплеем и недоступны в период работы изделия.
Внешний вид регистраторов представлен на рисунке 1. Основные технические и метрологические характеристики приведены в таблицах 1 - 4.
Знак поверки (клеймо-наклейка) наносится на переднюю панель регистратора.

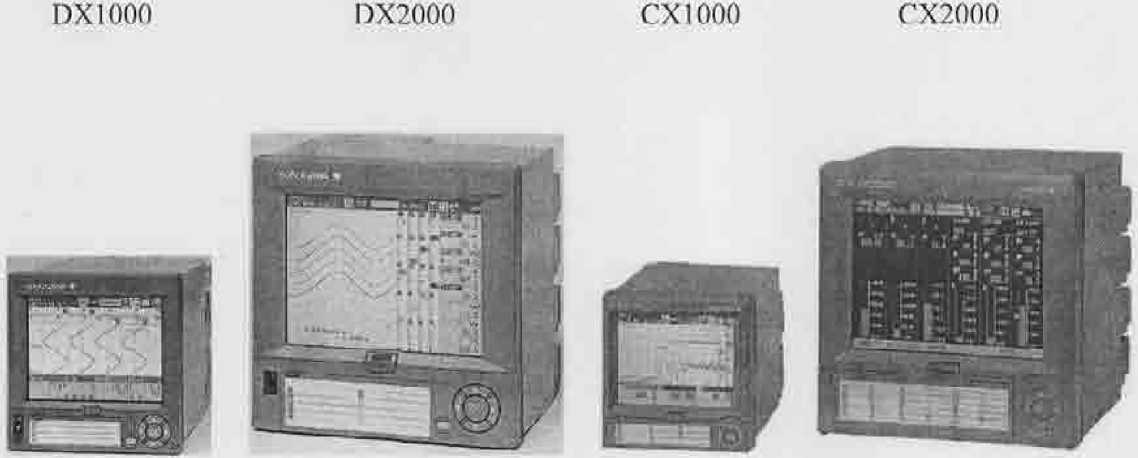

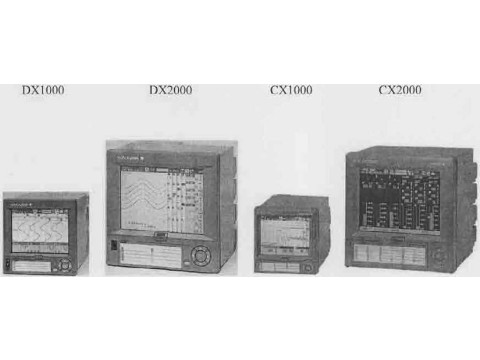

Рисунок I - Внешний вид регист раторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики регистраторов приведены в таблицах 1-4.
Таблица 1 Регистраторы серий DX1 000, DX2000
|
Диапазон измерения |
Пределы допускаемой основной погрешности при температуре (23±2) °C |
Разрешающая способность |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на 10 °C | |
|
нормальный режим измерения (время интегрирования АЦП > 16,7 мс) |
быстрый режим измерения (время интегрирования 1,67<АЦП < 1,67 мс) | |||
|
! |
2 |
3 |
4 |
5 |
|
Напряжение постоянного тока (DCV) | ||||
|
-20...20 мВ |
± (0,05 % X + 12 ед. мл. разр.) |
±(0,1 % X + 40 ед. мл. разр.) |
1 мкВ | |
|
-60...60 мВ |
± (0,05 % X + 3 ед. мл. разр.) |
± (0,1 % X + 15 ед мл разр ) |
10 мкВ | |
|
-200...200 мВ |
± (0,1 % X + 0,05 % от диапазона) | |||
|
-2...2 В |
± (0,05 % X * 12 ед. мл. разр.) |
± (0,1 % X + 40 ед. мл. разр.) |
100 мкВ | |
|
-1...5В | ||||
|
-6...6В |
± (0,05 % X + 3 ед. мл. разр.) |
± (0,1 % X + 15 ед. мл. разр.) |
1 мВ | |
|
-20...20 В | ||||
|
-50...50 В |
10.мВ | |||
|
Термопара (ТС) | ||||
|
R: 0 °C ...1760 °C |
± (0,15 % X + 1 °C) в диапазоне |
± (0,2 % X + 4 °C) в диапазоне | ||
|
S:0°C...1760 °C |
св. 300 °C до 1760 "С. ±3,7 °C в диапазоне от 0 °C до 100 °C; ±1,5 °C в диапазоне св. 100 °C до 300 °C; |
св. 300 лСдо 1760 °C; ±10 иС в диапазоне от 0 °C до 100 °C; ±5 °C в диапазоне св. 100 °C до 300 °C; | ||
|
В: 400 °C ...1820 °C (диапазон показаний - от 0 °C до 1820 °C) |
+ (0,15 % X + ГС) в диапазоне св. 600 °C до 1820 °C; ±2 °C в диапазоне от 400 °C до 600 °C; в диапазоне температур менее 400 °C погрешность не нормируется; |
± (0,2 % X । 4°С) в диапазоне св. 600 °C до 1820 °C; ±7 °C в диапазоне от 400 °C до 600 °C; в диапазоне температур менее 400 °C погрешность не нормируется; | ||
|
К: -200 °C ...1370 °C |
± (0,15 % X + 0,7°С) в диапазоне св. -100 °C до 1370 °C; ± (0,15 % X + 1 °C) в диапазоне от-200 "С до-100 °C; |
± (0,2 % X + 3,5йС) в диапазоне св. -100 °C до 1370 °C; ± (0,15 % X + 6°С) в диапазоне от -200 °C до-100 "С, |
± (0,1 % X + 0,05 % от диапазона) | |
|
Е: -200 °C ...800 °C |
±(0,15 %Х+ 0,5 °C); |
± (0,2 % X + 2,5 °C); |
0,1 °C | |
|
J: -200 °C ...1100 °C |
± (0,15 % X + 0,7 °C) |
± (0,2 % X + 5 °C) | ||
|
Т:-200 °C ...400 °C |
в диапазоне от -200 °C до -100 °C; |
в диапазоне от -200 °C до -100 °C; | ||
|
N:0°C...1300 °C |
± (0,15 % X+ 0.7 °C); ± (0,35 % X + 0,7 °C) в диапазоне от -200 °C до 0 °C; в диапазоне температур менее -200 °C погрешность не нормируется; |
± (0,3 % X + 3.5 °C); ± (0,7 % X + 3,5 °C) в диапазоне от -200 °C до 0 °C; в диапазоне температур менее -200 °C погрешность не нормируется; | ||
|
WRc*: 0 °C ...2400 °C |
1 (0.2 % X + 2.5 °C); ± 4 °C в диапазоне от 0 °C до 200 °C; |
±(0,3%Х+ 10 °C); ±18 °C в диапазоне от от 0 °C до 200 °C; | ||
|
L*; -200 °C ...900 °C |
+ (0,15 % X+0,5 °C); ± (0,15 % X+ 0,7 °C) в диапазоне от-200 °C до-100 °C; |
± (0,2 % X + 2,5 °C); ± (0,2 % X + 5 °C) в диапазоне от -200 °C до-100 °C; | ||
|
U*‘.-200 °C ...400 °C |
j» * | |||
|
W*: 0°С ...2315 °C |
±(0,15 %Х+ 1 °C); |
± (0,3 % X + 7 °C); | ||
|
Г‘ - | ||||
I» «жушито*.
|
1 |
2 |
3 |
4 |
5 |
|
Термопреобразователь сопротивления (RTD) | ||||
|
Pt 100: -200 °C ...600 °C |
± (0,15 % X + 0,3 °C) |
± (0,3 % X + 1,5 °C) |
0,1 °C |
±(0,1 %Х + 2 ед. мл. разр.) |
|
JPtlUO*: -200 °C ...550 °C | ||||
|
Примечания: 1 X - значение измеряемой величины; 2 Номинальные статистические характеристики термопар: типов R, S, В. К. Е, J, Т. N - по СТБ ГОСТ Р 8.585-2004; типа L: Fe-CuNi, типа U: Cu-CuNi - по D1N43710; типа: W: W-5 % Re/W- 26 % Re (Hoskins Mfg.Co) - no ASTM E988; типа: WRc: W-3 % Rc/W -25 % Re (Hoskins Mfg.Co) - no ASTM E988; 3 Номинальные статистические характеристики термопреобразователей сопротивления; типа Pt 100 - по ГОСТ 6651-94; типаЗРНОО по JIS С 1604-1989, JIS С 1606-1989; 4 В таблице пределы допускаемой абсолютной погрешности измерения сигналов термопар указаны без погрешности компенсации температуры холодного спая термопар; 5 Возможна внешняя и внутренняя компенсация температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности капала внутренней компенсации температуры холодного спая для термопар типа R, S, В, W, WRe - ±1 °C, типа К, Е, J, Т, N, L, U - +0,5 °C; 6 Информация о результатах измерения сигналов термопар и термопреобразователей сопротивления, отмеченных знаком (*), является справочной, так как стандарты ASTM Е988, DIN43710, JIS С 1604-1989, JIS С 1606-1989 не действуют в Республике Беларусь. | ||||
Таблица 2
|
Диапазон измерения |
Пределы допускаемой основной погрешности при температуре (23±2) °C |
Разрешающая способность |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на 10 °C |
|
1 |
2 |
3 |
4 |
|
Напряжение постоянного тока (DCV) | |||
|
-20...20 мВ -60...60 мВ |
± (0,1 % X + 2 ед.мл.разр.) |
10 мкВ |
± (0,1 % X + 1 ед.мл.разр.) |
|
-200...200 мВ |
100 мкВ | ||
|
* ф OS KJ О' ja С= е |
1 мВ | ||
|
-20...20 В |
IU мВ | ||
|
-50...50 В |
± (0,1 % X + 3 ед.мл.разр.) | ||
|
Сигналы от термопар | |||
|
R:O°C...176O °C S: 0°С ...1760 °C |
± (0,15 % X <■ 1°С) в диапазоне от 300 °C до 1760 °C; +3,7 °C в диапазоне от0°С до 100 °C; +1,5 °C r диапазоне от 100 ”С до 300 °C; |
0,1 °C |
±(0,1 %Х + 0.1 °C) |
|
В: 400 °C ...1820 °C (диапазон показаний -от 0 °C до 1820 °C) |
+ (0,15 % X + ГС) в диапазоне от 600 °C до 1820 °C; +2 °C в диапазоне от 400 °C до 600 °C; в диапазоне температур менее 400 °C погрешность не нормируется; | ||
|
К: -200 °C ...1370 °C |
± (0,15 % X + 0,7 °C) в диапазоне от-100 °C до 1370 °C; ± (0,15 % X + 1°С) в диапазоне щ -200 °C до-100 °C; | ||
|
Е: -200 °C ...800 °C |
±(0,15 %Х + 0,5 °C) | ||
|
J: -200 °C ...1100 °C ■ |
± (0,15 % X +0,5 °C) в диапазоне от-100 °C до 1100 °C; ± (0,15 % X + 0,7 °C) в диапазоне от -200 °C до -100 "С; | ||
[госдарсти^мй Myl
\ДЛ1ДМУ*^/
СХ1000
|
1 |
2 |
3 * |
4 |
|
Т; -200 °C ..,400 °C |
±(0,15 % X + 0,5 °C) в диапазоне от-100 °C до 400 °C; ±(0,15 % X • 0,7 °C) в диапазоне от -200 °C до-100 °C; |
0,1 °C |
±(0,1 %Х + 0.1 °C) |
|
N: О°С ...1300 °C |
±(0,15 %Х + 0,7 °C) | ||
|
W*: 0 °C ...2315 °C |
±(0,15 %Х*1 °C) | ||
|
L*:-200 °C ...900 °C |
± (0,15 % X + 0,5 °C) в диапазоне от-100 °C до 900 °C; ± (0,15 % X + 0,7 °C) в диапазоне от-200 °C до 100 °C; | ||
|
U‘:-200 °C ...400 °C |
± (0,15 % X + 0,5 °C) в диапазоне от-100 °C до 400 °C; ±(0,15 % X + 0,7 °C) в диапазоне от-200 °C до 100 °C. | ||
|
PLATINEL*: 0 °C ... 1400 °C |
±(0,25 % X+ 2.3 °C) | ||
|
PR40-20*: 450 °C ... 1900 °C (диапазон показаний -от 0 °C до 1900 °C) |
± (0.9 % X + 16,0 °C) в диапазоне от 450 °C до 750 °C; ± (0,9 % X + 6,0 °C) в диапазоне от 750 °C до 1100 °C; ± (0,9 % X + 2,0 °C) в диапазоне от 1100 °C до 1900 °C; в диапазоне температур от 0 °C до 450 °C пшрсшность не нормируется; | ||
|
W3Re/W25Re’: 0 иС ... 2400 иС |
± (0,3 % X + 2,8 °C) | ||
|
Сигнал от термопреобразователя соп |
эотивления | ||
|
Pt 100: -200 °C ...600 °C JPtlOO*. -200 °C ...550 °C |
+ (0,15 %Х + 0,3 °C) |
0,1 °C |
+ (0,1 % X + 0,2 °C) |
|
Примечания; 1 X - значение измеряемой величины; 2 Номинальные статистические характеристики термопар: типов R, S, В, К, Е, J, Т, N по СТБ ГОСТ Р 8.585-2004; типа L; Fe-CuNi, типа U: Cu-CuNi - no D1N43710, типа: W: W-5 % Re/W- 26 % Re (Hoskins Mfg.Co) - no ASTM F.988; типа PR40-20: PtRh20 % - PtRh40 % (Johnson Matthey Pic); 3 Номинальные статистические характеристики термопреобразователей сопротивления: типа Pt 100 - по ГОСТ 6651-94; типа JPtlOO-по JIS С. 1604-1989, JIS С 1606-1989; 4 В таблице пределы допускаемой абсолютной погрешности измерения сигналов термопар указаны без погрешности компенсации температуры холодного спая термопар; 5 Возможна внешняя и внутренняя компенсация температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности канала внутренней компенсации температуры холодного спая для термопар типа R, S, В, W, W3Re/W25Re, PR40-20 - ±1 °C, типа К, Е, J, Т, N, L. U, PLATINEL - ±0,5 °C; 6 Информация о результатах измерения сигналов термопар и термопреобразователей сопротивления, отмеченных знаком (*), является справочной, так как стандарты ASTM Е988, DIN437I0, JIS С 1604-1989, JIS С 1606-1989 не действуют в Республике Беларусь. | |||
Таблица 3
|
Диапазон измерения |
Пределы допускаемой основной погрешности при температуре (23±2) “С |
Разрешающая способность |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды па 10 °C |
|
1 |
2 |
3 |
4 |
|
Напряжение постоянного тока (DCV) | |||
|
-20...20 мВ |
±(0.1 % X + 2 ед. мл. разр.) |
1 мкВ |
± (0,1 % X + 1 ед. мл. разр.) \\— |
|
-60... 60 мВ -200...200 мВ |
10 мкВ | ||
|
-2...2 В |
100 мкВ | ||
|
-6...6 В |
1 мВ | ||
|
-20...20 В | |||
|
-50...50 В |
± (0,1 % X + 3 ед мл. разр.) |
10 мВ | |
\ДМ доч*»"*/
CX20U0
|
-------------------------- — 1 |
2 |
3 |
4 |
|
Термопара (ТС) | |||
|
R: 0 °C ...1760 °C |
± (0.15 % X + ГС) в диапазоне св. 300 QC до 1760 °C; ±3,7 °C в диапазоне от 0 °C до 100 °C; ±1,5 °C в диапазоне св. 100 °C до 300 °C; |
0.1 °C |
±(0,1 % X + 0,1 °C) |
|
S: 0 °C ...1760 °C | |||
|
В; 400 °C ...1820 °C (диапазон показаний -от0“С до 1820 °C) |
± (0,15 % X ± ГС) в диапазоне св 600 °C до 1820 °C; ±2 СС в диапазоне от 400 ’С до 600 °C; в диапазоне температур менее 400 °C погрешность не нормируется; | ||
|
К;-200 °C ...1370 "С |
± (0,15 % X + 0.7 °C) в диапазоне св. -100 °C до 1370 °C; ± (0,15 % X + ГС) в диапазоне от -200 ”С до-100 °C; | ||
|
Е:-200 °C ...800 °C |
±(0,15 %Х + 0,5 °C) | ||
|
J: -200 °C ...1100 °C |
± (0,15 % X ± 0,5 °C) в диапазоне св. -100 °C до 1100 °C (для термопары J); в диапазоне св. -100 до 400 °C (для термопары Т); ± (0,15 % X ± 0,7 °C) в диапазоне от -200 °C до-100 °C; | ||
|
Т: -200 °C ...400 °C | |||
|
N; 0 °C ...1300 °C |
± (0,15 % X + 0.7 °C) | ||
|
W*: 0 °C ...2315 °C |
+ (0,15 % X ± 1 °C) | ||
|
LA-200 ’С ...900 °C |
± (0,15 % X + 0.5 °C) в диапазоне св. -100 °C до 900 WC (для термопары L); в диапазоне св. -100 до 400 °C (для термопары U). ± (0,15 % X + 0,7 °C) в диапазоне от-200 °C до-100 °C; | ||
|
U*:-200 °C ...400 °C | |||
|
PR40-20*; 450 °C ... 1900 °C (диапазон показаний -от 0 °C до 1900 °C) |
± (0,9 % X + 16,0 °C) в диапазоне св 450 °C до 750 °C; ± (0,9 % X + 6,0 °C) в диапазоне св. 750 °C до 1100 °C; ± (0,9 % X 2,0 °C) в диапазоне св. 1100 °C до 1900 °C; в диапазоне температур от 0 °C до 450 °C погрешность не нормируется; | ||
|
PLAT1NEL’: 0 °C ... 1400 °C |
± (0,25 % X । 2.3 °C) | ||
|
W3Re/W25Re*- 0 °C ... 2400 °C |
± (0,3 % X ±2,8 °C) | ||
|
Термопреобразовагель сопротивления (RTD) | |||
|
PtlOO; -200 °C ...600 °C |
±(0,15 %Х + 0,3 °C) |
0,1 °C |
± (0,1 % X ± 0,2 °C) |
|
JPtlOO*:-200 °C ...550 °C | |||
Примечания:
I X - значение измеряемой величины,
2 Номинальные статистические характеристики термопар
типов R, S, В, К, Е, J, Т, N - по СТБ ГОСТ Р 8.585-2004;
типа L: Fc-CuNi, типа U: Cu-CuNi - по DIN43710;
типа; W. W-5 % Re/W- 26 % Re (Hoskins Mfg.Co) no ASTM E988;
типа PR40-20: PtRh20 % - PtRh40 % (Johnson Matthey Pic);
3 Номинальные статистические характеристики термопреобразователей сопротивления:
типа Pt 100 по ГОСТ 6651 -94;
типа JPtlOO-по JIS С 1604-1989, JIS С 1606-1989;
4 В таблице пределы допускаемой абсолютной погрешности измерения сигналов термопар указаны без iioipeiiiHoc ru компенсации температуры холодного спая термопар:
5 Возможна внешняя и внутренняя компенсация температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности канала внутренней компенсации температуры холодного спая для термопар типа
R, S, В, W, W3Re/W25Re, PR40-20 - ±1 вС, типа К, Е, J, Т, N, L, IJ, PLAT1NF.L - ±0,5 °C;
6 Информация о результатах измерения сигналов термопар и термопреобразователей сопротивле^ф1хгТжч?япж зна-Qb 19\9pie ддйейвуют
ком (*), является справочной, так как стандарты ASTM Е988, DIN43710, JIS С 1604-1989, JIS С в Республике Беларусь.
I "»>•₽••* I—ft—
\ PtcnyWHot бсту>м> / j \Дл» цожумиоу' // 6
Таблица 4
|
Модель регистратора |
Количество входных измерительных каналов |
Потребляемая мощность’, В А, нс более |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Серия DXIOOO | ||||
|
DX1002 |
2 |
45/60 |
144x144x229 |
2,9 |
|
DX1004 |
4 | |||
|
DX1006 |
6 | |||
|
DX1012 |
12 | |||
|
Серия DX2000 | ||||
|
DX2004 |
4 |
74/100 |
288x288x226 |
6,0 |
|
DX2008 |
8 | |||
|
DX2010 |
10 |
6,3 | ||
|
DX2020 |
20 |
6.0 | ||
|
DX2030 |
30 |
6,9 | ||
|
DX2040 |
40 |
7.3 | ||
|
DX2048 |
48 | |||
|
Серия СХ1000 | ||||
|
СХ1006 |
6(контуры управления отсутствуют) |
39/51 |
144x144x218 |
3.0 |
|
СХ1206 |
6 (2 контура управления) | |||
|
Серия СХ2000 | ||||
|
СХ2010 |
10 (контуры управления отсутствуют) |
75/106 |
288x288x220 |
6,6 |
|
СХ2020 |
20 (контуры управления отсутствуют) |
7,0 | ||
|
СХ2210 |
10 (2 контура управления) |
6,9 | ||
|
СХ2220 |
20 (2 контура управления) |
7,2 | ||
|
СХ2410 |
10 (4 контура управления) |
7,1 | ||
|
СХ2420 |
20 (2 контура управления) |
7,5 | ||
|
СХ2610 |
10 (6 контура управления) |
7,4 | ||
|
СХ2620 |
20 (2 контура управления) |
7,7 | ||
Нормальные условия эксплуатации:
- температура окружающей среды
- относительная влажность воздуха
- атмосферное давление
- напряжение питания
- частота питания
- напряженность внешнего магнитного поля
- время прогрева
- отсутствие механических ударов.
Рабочие условия эксплуатации:
- температура окружающей среды
(для моделей с 3,5 -дюймовым дисководом) или Zip- дисководом
- относительная влажность воздуха
- атмосферное давление
- напряженность внешнего магнитного поля
от 21 °C до 25 °C;
от 45 % до 65 %;
от 84 до 104 кПа;
от 90 до 132 В; от 180 до 250 В;
50/60 Гц±1 %;
до 400 Л/м;
30 мин;
от 0 °C до 50 °C;
от 5 °C до 40 °C;
от 20 % до 80 % без от 84 до 104 кПа;
до 400 А/м;
Условия транспортирования и хранения: - тем пера гура окружающей среды - относительная влажность воздуха
от минус 25 °C до плюс 60 °C;
от 5 % до 95 % без конденсации;
Напряжения питания переменного тока
частотой 50/60 Гц ±1 % (DX1000, DX2000, СХ1000)
частотой 50/60 Гц ±2 % (DX2000) ' от 90 до 132 В или от 180 до 250 В.
Знак утверждения типа
Знак утверждения типа наносят на регисгратор в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки регистратора указана в таблице 5. Таблица 6 Комплектность поставки
|
Наименование |
Код заказа |
|
1 |
2 |
|
регистратор многофункциональный DAQSTAT1ON |
- |
|
руководство по эксплуатации на русском языке (возможна поставка на CD-дискс); |
• |
|
пульт дистанционного управления |
4382хх |
|
комплект ЗИП: | |
|
- шунтирующий резистор |
41 хххх 43 хххх В95хххх |
|
- 3,5 диск |
7О5ххх |
|
- ZIP-диск |
А1Охххх |
|
- PCMCIA АТА флэш-карта |
А11хххх |
|
- комплект предохранителей |
А11хххх А13хххх А14хххх |
|
- карта памяти |
772091 772092 772093 772094 |
|
- адаптер карты памяти |
772090 |
|
- монтажная оснастка - кронштейны для крепления - винты для клемм |
В99хххх Е97хххх |
|
- приспособление для переноски |
79хххх |
|
- запирающий ключ |
В87хххх |
|
- программное обеспечение (поставка на CD-дискс) |
VAxxx DXAxxx SSSxxxx |
|
- плата ЖК-дисплея |
А1Охххх |
|
- кабель питания |
А1Охххх |
|
методика поверки |
МРБ Ml 1.1483-2005 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
МРБ Ml 1.1483-2005 Регистраторы многофункциональные безбумажные серий АХ100, DX100, DX200, DX1000, DX2000, СХ1000, СХ2000, производств gawa Electric China Со., Ltd» (Ки лай). Методика поверки.
T1ON ko-
Техническая документация фирмы «Yokogawa Electric China Со., Ltd» «Yokogawa Electric Corporation» (Япония).
Заключение
Регистраторы многофункциональные безбумажные DAQSTATION серий DX1000, DX2000, СХ1000, СХ2000 соответствуют документации фирмы «Yokogawa Electric China Со., Ltd» (Китай) и фирмы «Yokogawa Electric Corporation» (Япония).
Межповерочный интервал регистраторов многофункциональных безбумажных DAQSTATION серий DXI000, DX2000, СХ1000, СХ2000, предназначенных для применения либо применяемых в сфере законодательной метрологии - не более 12 месяцев.
Смотрите также
