pH-метры-иономеры "ЭКОТЕСТ-120"

Назначение

pH-метры - иономеры «ЭКОТЕСТ-120» (далее - иономеры) предназначены для изме рения показателей активности (pH, рХ) и массовой или молярной концентрации (С) ионов окислительно-восстановительного потенциала (Eh) и температуры (Т) в анализируемой среде Иономеры предназначены также для использования в качестве высокоомного вольтметра пре измерении химического потребления кислорода (ХПК), при потенциометрическом титрованш и других потенциометрических измерениях по соответствующим методикам выполнения изме рений (МВИ).

Описание

Иономеры относятся к переносным автоматизированным потенциометрическим анали заторам жидкости по ГОСТ 27987.

Иономеры состоят из вторичного измерительного преобразователя (в дальнейшем ИП) и первичных преобразователей: измерительного (ионоселективного или Eh-) электрода (1 дальнейшем - ИЭ), электрода сравнения (в дальнейшем - ЭСр) и температурного датчика.

ИП выполнен на микропроцессоре с автономным питанием и индикацией результате] измерений на жидкокристаллическом дисплее.

Принцип работы основан на измерении разности потенциалов (э.д.с.) между ИЭ и ЭС] с последующим автоматическим вычислением параметров анализируемого раствора.

Память иономеров содержит константы для 29 ионов (название, молярную массу и за ряд): Н+; СГ; Вг; Г; Na+; К+; NH4+; NO3‘; Ag+; S2'; Cu2+; Cd2+; Pb2+; Hg2’; Ca2+; Ba2+; CO32'; C1O4 ReO4'; F; AuC14’; Zn2+; Fe3+; Ca2+ + Mg2+ (жесткость); HPO42'; NO2'; CN’; CNS‘; CrO42'; последние результаты градуировки по каждому виду ионов, а также три резервные ячейки памяти для вво да аналогичных констант для других ионов по выбору пользователя.

Применение внешнего коммутатора каналов позволяет использовать иономеры в каче стве многоканального измерительного средства.

Иономеры имеют систему автоматической термокомпенсации и интерфейс для подключения персонального компьютера.

Фотография внешнего вида иономеров представлена на рисунке 1.

Анализируемой средой может быть питьевая, природная, очищенная сточная и други типы вод или водные растворы, экстракты, вытяжки, фильтраты и т.д., получаемые из различ ных материалов, реактивов и продуктов.

Основная область применения иономеров: химико-технологические, агрохимические экологические и аналитические лаборатории промышленных предприятий, научно исследовательских учреждений, органов контроля, инспекции и надзора. Иономеры использу ются в промышленных, лабораторных и полевых условиях.

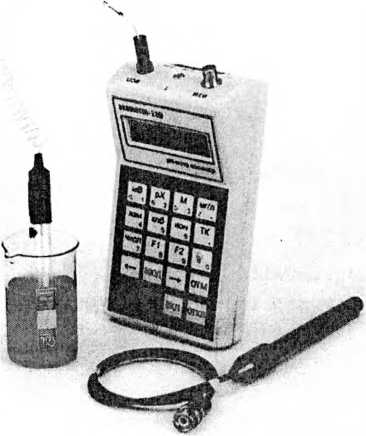

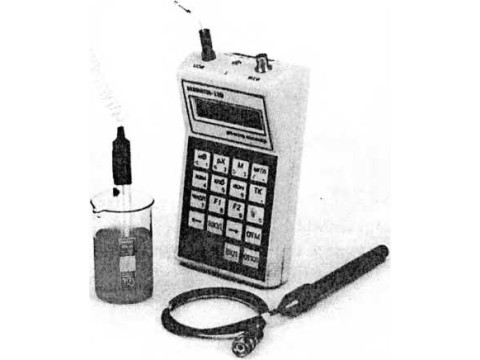

Рисунок 1 - Внешний вид pH-метра- иономера «ЭКОТЕСТ-120»

Программное обеспечение

Иономеры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений.

Идентификационные данные программного обеспечения представлены в таблице ниже.

Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик иономеров.

Иономеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню “А” по МИ 3286-2010.

Технические характеристики

Примечания: * В комплекте с первичными преобразователями

Знак утверждения типа

наносится на корпус иономера и титульный лист руководства по эксплуатации.

Комплектность

1. Вторичный измерительный преобразователь «Экотест-120».

2. Коммутатор КМ-8 в комплекте с блоком питания БПС 5-0,5 и двумя соединительными кабелями для подключения к ИП.

3. Соединительный кабель для подключения к компьютеру.

4. Руководство по эксплуатации.

5. Методика поверки.

6. CD-диск с программой.

7. Электрод «ЭКОМ-pH» *.

8. Электрод ЭВ Л-1 М3 *.

9. Температурный датчик Pt-1000 *.

10. Электроды ионоселективные типа «ЭКОМ» *.

11. Паспорта на ионоселективные электроды *.

12. Блок питания БПС 5-0,5*

13. Штатив ШЛ-4*.

14. Стакан лабораторный вместимостью 100 см *.

15. Колба с 5-ю горловинами со шлифами из термостойкого стекла для определения ХПК *.

16. Нагревательный элемент *.

17. Обратный холодильник *.

18. Нагревательный блок *.

19. Методики выполнения измерений массовой концентрации ионов с помощью ионосслек-тивных электродов «ЭКОМ»*.

20. Методика выполнения измерений ХПК *.

Примечание: * Комплектация осуществляется по требованию заказчика в соответствии со спецификацией предприятия-изготовителя.

Поверка

осуществляется в соответствии с документом КДЦТ.414318.004 МП «pH-метры - иономеры «ЭКОТЕСТ-120. Методика поверки», утвержденным ФГУ «Менделеевский ЦСМ» в 2003 г.

Эталонные средства измерений, используемые при поверке:

- компаратор напряжений РЗООЗ класса точности 0,0005 с диапазоном измерения (0... 11,111110)В по ТУ 2504.3771-79;

- магазин сопротивлений МСР-60М, с диапазоном измерения (0...104) Ом, класса точности 0,02 по ГОСТ 5.1394-72;

- имитатор электродной системы И-02, с погрешностью ±5 мВ по ТУ 25-05.2141-76;

- буферные растворы 2-го разряда по ГОСТ 8.135-2004;

- термометр лабораторный ТЛ-4, с диапазоном измерений (0.. .80)°С по ГОСТ 28498.

- термостат жидкостной с точностью поддержания температуры ±0,02 °C в диапазоне (5...80)°С.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные документы

ГОСТ 8.120-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH».

ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические требования»

Технические условия ТУ 4215-004-41541647-2003 «pH-метры - иономеры «ЭКОТЕСТ-120».

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- эталон (в качестве высокоомного вольтметра при поверке ионоселективных электродов).
