Cчетчики воды ультразвуковые IUW, IUWS
| Номер в ГРСИ РФ: | РБ 03 07 7795 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "ZENNER International GmbH&Co.KG", Германия |
|
Описание типа РБ 03 07 7795 20 [2020-11-25]
rb-03-07-7795-20_2020-11-25.pdf
|
Скачать |
Счетчики воды ультразвуковые IUW, IUWS (далее - счетчики) предназначены для измерения, накопления и отображения значения объема воды с максимальной температурой не более 50 °C, протекающей в полностью заполненных закрытых трубопроводах под давлением не более 1,6 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7795 20 |
| Наименование | Cчетчики воды ультразвуковые IUW, IUWS |
| Год регистрации | 2020 |
| Номер сертификата | 13817 |
| Дата регистрации | 2020-10-29 |
| Срок действия | 2025-10-29 |
| Получатель сертификата | фирма "ZENNER International GmbH&Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "ZENNER International GmbH&Co.KG"
Адрес: Romerstadt 4, 66121 Saarbrucken
Контакты: +49 681 996 76 289 / info@zenner.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку проводить по СТБ 8046-2015. |
Поверители
Скачать
|
Описание типа РБ 03 07 7795 20 [2020-11-25]
rb-03-07-7795-20_2020-11-25.pdf
|
Скачать |
Описание типа
Назначение
Счетчики воды ультразвуковые IUW, IUWS (далее - счетчики) предназначены для измерения, накопления и отображения значения объема воды с максимальной температурой не более 50 °C, протекающей в полностью заполненных закрытых трубопроводах под давлением не более 1,6 МПа.
Область применения - системы водоснабжения объектов жилищно-коммунального хозяйства и промышленности.
Описание
Принцип действия счетчиков основан на измерении разности времени прохождения ультразвуковых колебаний по направлению движения потока жидкости и против него. Для этого в измерительной камере счетчиков установлены ультразвуковые преобразователи, которые попеременно используются в качестве источника и приемника колебаний. Управление датчиками осуществляется электронным блоком (вычислителем), интегрированным в корпус счетчика. Разность времени прохождения колебаний пропорциональна значению объема воды, прошедшему через счетчик.
По конструктивному исполнению счетчики являются едиными и состоят из корпуса, ультразвуковых датчиков и электронного блока с автономным источником питания.
Корпус счетчиков изготовлен из медно-цинково-оловянного сплава, ковкого чугуна или нержавеющей стали.
Для индикации значения объема воды, проходящего через счетчик, используется жидкокристаллический дисплей, встроенный в электронный блок. Значение объема воды отображается на дисплее периодически в метрах кубических (м3) до трех знаков после запятой.
Счетчики предназначены для монтажа на горизонтальном или вертикальном трубопроводе с использованием резьбовых или фланцевых концевых соединений. В зависимости от типа концевых соединений счетчики имеют следующие исполнения:
• IUWS - счетчики с резьбовыми концевыми соединениями номинальным диаметром DN15 - DN40;
• IUW - счетчики с фланцевыми концевыми соединениями номинальным диаметром DN50 - DN200
Основные технические и метрологические характеристики счетчиков приведены в таблицах1,2, 3, 4 и 5.
Для применения в системах дистанционного считывания показаний счетчики могут быть дооснащены различными NDC модулями (М-Bus, Wireless М-Bus, LoRa и т.д.).
Счетчики имеют встроенное программное обеспечение Версия программного обеспечения l.xx.xx.xxxx (1 - номер версии метрологически значимой части, хх.хх.хххх -изменяющийся номер версии неметрологической части). Программная среда постоянна и не имеет средств и пользовательской оболочки для возможности перепрограммирования или ее изменения. Файл встроенного программного обеспечения однократно записываться в постоянную энергонезависимую память микроконтроллера счетчика на этапе производства. Вывод метрологически значимых частей программного обеспечения происходит не по команде, а инициативно счетчиком, согласно заводским установкам.
Схема пломбировки от несанкционированного доступа с указанием места для нанесения оттиска клейма приведены в приложении А к описанию типа.

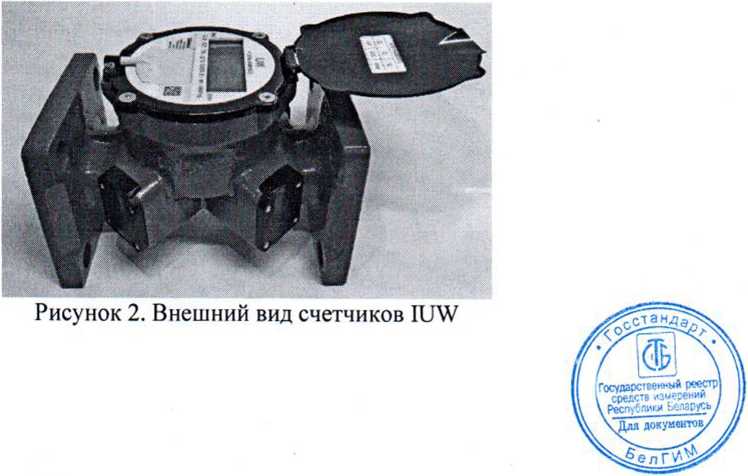

Внешний вид счетчиков приведен на рисунках 1 и 2

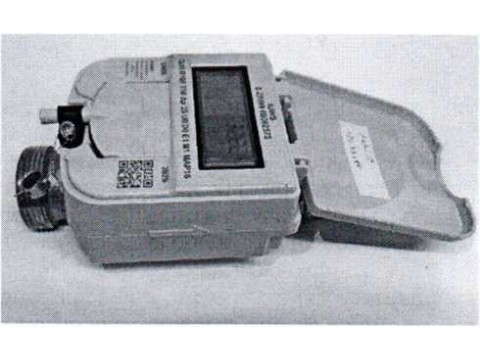

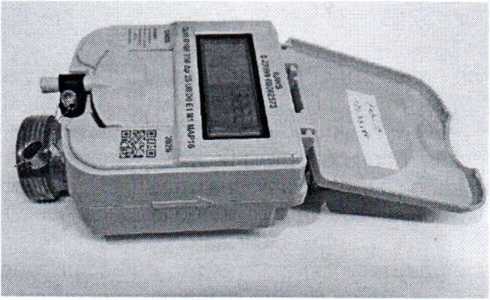

Рисунок 1. Внешний вид счетчиков IUWS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 - Основные метрологические характеристики счетчиков IUWS
|
Наименование характеристики |
Значение | ||||||
|
Номинальный диаметр, DN |
15 |
15 |
20 |
25 |
25 |
32 |
40 |
|
Максимальный расход Од, м3/ч |
2,00 |
3,13 |
5,00 |
7,88 |
12,50 |
12,50 |
20,00 |
|
Постоянный расход Оз, м3/ч |
1,60 |
2,50 |
4,00 |
6,30 |
10,00 |
10,00 |
16,00 |
|
Переходной расход Q2, м3/ч | |||||||
|
Оз/О1=80 |
0,032 |
0,050 |
0,080 |
0,126 |
0,200 |
0,200 |
0,320 |
|
Q3/Qi=100 |
0,026 |
0,040 |
0,064 |
0,101 |
0,160 |
0,160 |
0,256 |
|
Оз/О1=125 |
0,020 |
0,032 |
0,051 |
0,081 |
0,128 |
0,128 |
0,205 |
|
Q3/Qi=160 |
0,016 |
0,025 |
0,040 |
0,063 |
0,100 |
0,100 |
0,160 |
|
0з/01=200 |
0,013 |
0,020 |
0,032 |
0,050 |
0,080 |
0,080 |
0,128 |
|
Q3/Qi=250 |
0,010 |
0,016 |
0,026 |
0,040 |
0,064 |
0,064 |
0,102 |
|
Оз/О1=315 |
0,008 |
0,013 |
0,020 |
0,032 |
0,051 |
0,051 |
0,081 |
|
Q3/Qi=400 |
- |
0,010 |
0,016 |
0,025 |
0,040 |
0,040 |
0,064 |
|
Q3/Qi=500 |
- |
0,008 |
0,013 |
0,020 |
0,032 |
0,032 |
0,051 |
|
Минимальный расход Qi м3/ч | |||||||
|
Q3/Qi=80 |
0,020 |
0,031 |
0,050 |
0,079 |
0,125 |
0,125 |
0,200 |
|
Q3/Qi=100 |
0,016 |
0,025 |
0,040 |
0,063 |
0,100 |
0,100 |
0,160 |
|
Q3/Qi=125 |
0,013 |
0,020 |
0,032 |
0,050 |
0,080 |
0,080 |
0,128 |
|
Оз/О1=160 |
0,010 |
0,016 |
0,025 |
0,039 |
0,063 |
0,063 |
0,100 |
|
Q3/Qi=200 |
0,008 |
0,013 |
0,020 |
0,032 |
0,050 |
0,050 |
0,080 |
|
Q3/Qi=250 |
0,006 |
0,010 |
0,016 |
0,025 |
0,040 |
0,040 |
0,064 |
|
Q3/Qi=315 |
0,005 |
0,008 |
0,013 |
0,020 |
0,032 |
0,032 |
0,051 |
|
Q3/Qi=400 |
- |
0,006 |
0,010 |
0,016 |
0,025 |
0,025 |
0,040 |
|
Оз/О1=500 |
- |
0,005 |
0,008 |
0,013 |
0,020 |
0,020 |
0,032 |
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | ||||||
|
Максимальная допускаемая погрешность, МРЕ |
±2 % при Q2 ^Од и температуре до 30 °C ±3 % при Q2 <Q <Од и температуре свыше 30 °C ±5 % при Qi < Q <62 | ||||||
Таблица 2 - Основные технические
счетчиков IUWS
|
Наименование характеристики |
Значение | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Постоянный расход Оз, м3/ч |
1,60 |
2,50 |
4,00 |
6,30 |
10,00 |
10,00 |
16,00 |
|
Номинальный диаметр, DN |
15 |
15 |
20 |
25 |
25 |
32 |
40 |
|
Резьбовое соединение, дюйм |
G%B |
G1B |
СГ/дВ |
G11/2B |
G2B | ||
|
Длина, мм (допуск - °-2), |
110 115 165 170 190 |
105 130 165 190 |
150 260 |
260 — |
150 200 300 | ||
, । осударствечнкй реестр) I средств измерений / \ Республики 5»;.терусь / \Для документов/
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Высота, мм, не более |
73,40 |
78,60 |
92,00 | ||||
|
Масса, кг, не более |
0,8 |
0,8 |
1,2 |
1,30 |
1,80 | ||
|
Класс потери давления |
△рЮ |
△р25 |
△р25 |
△р16 |
△р25 |
△р25 |
△рЮ |
|
Максимальное допускаемое давление |
МАР 16 | ||||||
|
Рабочий диапазон давления |
от 0,03 МПа до 16 МПа | ||||||
|
Класс чувствительности к возмущениям потока |
U0/ D0 | ||||||
|
Температурный класс |
ТЗО / Т50 | ||||||
|
Рабочий диапазон температуры окружающей среды |
от 5 °C до 55 °C | ||||||
|
Класс механических условий окружающей среды |
М1 | ||||||
|
Класс электромагнитной обстановки |
Е1 | ||||||
|
Класс защиты по ГОСТ 14254 |
IP68 | ||||||
|
Срок службы, не менее |
______________________12 лет______________________ | ||||||
Таблица 3 - Основные метрологические характеристики счетчиков IUW DN50 - DN80
|
Наименование характеристики |
Значение | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Номинальный диаметр, DN |
50 |
50 |
65 |
65 |
80 |
80 |
|
Максимальный расход О4, м3/ч |
31,25 |
50,00 |
50,00 |
78,75 |
78,75 |
100,00 |
|
Постоянный расход Q3, м3/ч |
25,00 |
40,00 |
40,00 |
63,00 |
63,00 |
100,00 |
|
Переходной расход Q2, м3/ч: Оз/О1=80 |
0,500 |
0,800 |
0,800 |
1,260 |
1,260 |
2,000 |
|
Q3/Qi=100 |
0,400 |
0,640 |
0,640 |
1,008 |
1,008 |
1,600 |
|
Q3/Qi=125 |
0,320 |
0,512 |
0,512 |
0,806 |
0,806 |
1,280 |
|
Q3/Qi=160 |
0,250 |
0,400 |
0,400 |
0,630 |
0,630 |
1,000 |
|
Q3/Qi=200 |
0,200 |
0,320 |
0,320 |
0,504 |
0,504 |
0,800 |
|
Q3/Qi=250 |
0,160 |
0,256 |
0,256 |
0,403 |
0,403 |
0,640 |
|
Q3/Qi=315 |
0,127 |
0,203 |
0,203 |
0,320 |
0,320 |
0,508 |
|
Qs/Qi=400 |
0,100 |
0,160 |
0,160 |
0,252 |
0,252 |
0,400 |
|
Q3/Qi=500 |
0,080 |
0,128 |
0,128 |
0,202 |
0,202 |
0,320 |
|
Q3/Qi=630 |
- |
0,102 |
- |
0,160 |
0,160 |
0,254 |
|
Оз/СЬ=800 |
- |
0,080 |
- |
0,126 |
0,126 |
0,200 |
|
Минимальный расход м3/ч: Q3/Qi=80 |
0,313 |
0,500 |
0,500 |
0,788 |
0,788 |
1,250 |
|
Q3/Qi=100 |
0,250 |
0,400 |
0,400 |
0,630 |
0,630 |
1,000 |
|
Q3/Qi=125 |
0,200 |
0,320 |
0,320 |
0,504 |
0,504 |
0,800 |
|
Оз/Qi=160 |
0,156 |
0,250 |
0,250 |
0,394 |
0,394 |
0,625 |
|
Q3/Qi=200 |
0,125 |
0,200 |
0,200 |
0,315 |
0,315 |
0,500 |
|
Q3/Qi=250 |
0,100 |
0,160 |
0,160 |
0,252 |
0,252 |
0,400 |
|
Q3/Qi=315 |
0,079 |
0,127 |
0,127 |
0,200 |
0,200 |
0,317 |
счанда
Государств*1*1'*!’^1' I средств ялрваиу 1 \ Республики /
\ Для документов/
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Q3/Qi=400 |
0,063 |
0,100 |
0,100 |
0,158 |
0,158 |
0,250 |
|
Q3/Qi=500 |
0,050 |
0,080 |
0,080 |
0,126 |
0,126 |
0,200 |
|
Qa/Qi=630 |
- |
0,063 |
- |
0,100 |
- |
0,159 |
|
0з/01=800 |
- |
0,050 |
- |
0,079 |
- |
0,125 |
|
Класс потери давления |
△р16 |
△р25 |
△р16 |
△р25 |
△рЮ |
△р10 |
|
Класс точности по | ||||||
|
ГОСТ ISO 4064-1-2017 |
2 | |||||
|
Максимальная допускаемая |
±2 % при Q2 —Q4 и температуре до 30 °C | |||||
|
погрешность, МРЕ |
±3 % при 02 <Од и температуре свыше 30 °C | |||||
|
±5 % при Qi < Q <Ог | ||||||
Таблица 4 - Основные метрологические характеристики счетчиков IUW DN100 - DN200
|
Наименование характеристики |
Значение | ||||
|
Номинальный диаметр, DN |
100 |
100 |
150 |
150 |
200 |
|
Максимальный расход Q4, м3/ч |
125,00 |
200,00 |
200,00 |
312,50 |
500,00 |
|
Постоянный расход Оз, м3/ч |
100,00 |
160,00 |
160,00 |
250,00 |
400,00 |
|
Переходной расход Ог, м3/ч: | |||||
|
Оз/О1=80 |
2,000 |
3,200 |
3,200 |
5,000 |
8,000 |
|
0з/01=100 |
1,600 |
2,560 |
2,560 |
4,000 |
6,400 |
|
Оз/О1=125 |
1,280 |
2,048 |
2,048 |
3,200 |
5,120 |
|
Оз/О1=160 |
1,000 |
1,600 |
1,600 |
2,500 |
4,000 |
|
Q3/Qi=200 |
0,800 |
1,280 |
1,280 |
2,000 |
3,200 |
|
Оз/О1=250 |
0,640 |
1,024 |
1,024 |
1,600 |
2,560 |
|
Оз/О1=315 |
0,508 |
0,813 |
0,813 |
1,270 |
2,032 |
|
Q3/Q1MOO |
0,400 |
0,640 |
0,640 |
1,000 |
1,600 |
|
Q3/Qi=500 |
0,320 |
0,512 |
0,512 |
0,800 |
1,280 |
|
Минимальный расход Qi, м3/ч: | |||||
|
Оз/О-1=80 |
1,250 |
2,000 |
2,000 |
3,125 |
5,000 |
|
Q3/Qi=100 |
1,000 |
1,600 |
1,600 |
2,500 |
4,000 |
|
Q3/Qi=125 |
0,800 |
1,280 |
1,280 |
2,000 |
3,200 |
|
Оз/О1=160 |
0,625 |
1,000 |
1,000 |
1,563 |
2,500 |
|
Q3/Qi=200 |
0,500 |
0,800 |
0,800 |
1,250 |
2,000 |
|
Q3/Qi=250 |
0,400 |
0,640 |
0,640 |
1,000 |
1,600 |
|
Оз/О1=315 |
0,317 |
0,508 |
0,508 |
0,794 |
1,270 |
|
Q3/Qi=400 |
0,250 |
0,400 |
0,400 |
0,625 |
1,000 |
|
Q3/Qi=500 |
0,200 |
0,320 |
0,320 |
0,500 |
0,800 |
|
Класс потери давления |
△рЮ |
△рЮ |
△рЮ |
△рЮ |
△рЮ |
|
Класс точности по ГОСТ ISO 4064-1-2017 |
2 | ||||
|
Максимальная допускаемая |
±2 % при Q2 <Q4 и температуре до 30 °C | ||||
|
погрешность, МРЕ |
±3 % при Q2 <Q <Q4 и температуре свыше 30 °C | ||||
|
±5 % при Qi < Q <Ог | |||||
|
Наименование характеристики |
Значение | |||||
|
Номинальный диаметр DN |
50 |
65 |
80 |
100 |
150 |
200 |
|
Длина, мм (допуск-°з), |
200 270 |
200 300 |
225 300 |
250 360 |
300 500 |
350 |
|
Высота, мм, не более |
150 |
165 |
195 |
210 |
290 |
365 |
|
Масса, кг |
8,8 |
10,8 |
12,6 |
16,3 |
29,4 |
35,5 |
|
Максимальное допускаемое давление |
МАР 16 | |||||
|
Рабочий диапазон давления |
от 0,03 МПа до 16 МПа | |||||
|
Класс чувствительности к возмущениям потока |
U0/ D0 | |||||
|
Температурный класс |
ТЗО / Т50 | |||||
|
Рабочий диапазон температуры окружающей среды |
от 5 °C до 55 °C | |||||
|
Класс механических условий окружающей среды |
М1 | |||||
|
Класс электромагнитной обстановки |
Е1 | |||||
|
Класс защиты по ГОСТ 14254 |
IP68 | |||||
|
Срок службы, не менее |
12 лет | |||||
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом.
Комплектность
Комплект поставки:
счетчик -1 шт;
паспорт -1 шт;
упаковка -1 шт;
По отдельному заказу могут поставляться следующие вспомогательные устройства: фильтр осадочный, NDC-модуль.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ZENNER International GmbH & Со.KG»
ГОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования».
ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы испытаний».
ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 4. Неметрологические требования, не представленные в ISO 4064-1».
СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».
«'«Miewu,v
TP ТС 020/2011 «Технический регламент Таможенного союза. Электромагнитная совместимость технических средств».
Заключение
Счетчики воды ультразвуковые IUW соответствуют требованиям технической документации фирмы «ZENNER International GmbH & Со.KG», ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-4-2017, TP ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 43036, действительна до 24.09.2025).
Межповерочный интервал - не более 48 месяцев (счетчики воды с Ду до 20 мм вкл.), не более 24 месяцев (счетчики воды с Ду свыше 20 мм).
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев (счетчики воды с Ду до 20 мм вкл.), не более 24 месяцев (счетчики воды с Ду свыше 20 мм).
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
Смотрите также
