Вычислители измерительные SUMMIT 8800
| Номер в ГРСИ РФ: | РБ 03 07 5198 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 5198 13 [2013-12-18]
rb-03-07-5198-13_2013-12-18.pdf
|
Скачать |
Вычислители измерительные SUMMIT 8800 (далее по тексту - вычислители) предназначены для преобразования сигналов от счетчиков газа, термопреобразователей сопротивления, датчиков давления и разности давления и приведения измеренного объема и расхода различных газов, в том числе и природного по ГОСТ 5542 при рабочих условиях к стандартным условиям по ГОСТ 2939, с учетом коэффициента сжимаемости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5198 13 |
| Наименование | Вычислители измерительные SUMMIT 8800 |
| Год регистрации | 2013 |
| Номер сертификата | 8662 |
| Дата регистрации | 2013-08-29 |
| Срок действия | 2018-08-29 |
| Получатель сертификата | фирма "Krohne Oil & Gas B.V.", Нидерланды (NL) |
Производитель / Заявитель
фирма "Krohne Oil & Gas B.V."
Адрес: Minervum 7441, 4801 LH Breda
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2367-2013. |
Поверители
Скачать
|
Описание типа РБ 03 07 5198 13 [2013-12-18]
rb-03-07-5198-13_2013-12-18.pdf
|
Скачать |
Описание типа
Назначение
Вычислители измерительные SUMMIT 8800 (далее по тексту - вычислители) предназначены для преобразования сигналов от счетчиков газа, термопреобразователей сопротивления, датчиков давления и разности давления и приведения измеренного объема и расхода различных газов, в том числе и природного по ГОСТ 5542 при рабочих условиях к стандартным условиям по ГОСТ 2939, с учетом коэффициента сжимаемости.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства.
Описание
Принцип действия вычислителей состоит в преобразовании входных электрических сигналов от измерительных преобразователей, в числовые значения параметров газа и расчета объема газа, приведенного к стандартным условиям, с учетом температуры, давления и коэффициента сжимаемости.
Вычислители могут использовать в качестве входных величин как электрические сигналы, получаемые от измерительных преобразователей (данные о расходе, давлении, температуре, относительной плотности, составе газа и др.), так и величины, задаваемые вручную. Вычислители обеспечивают возможность подключения преобразователей с цифровым выходным протоколом и HART-протоколом. Вычислители снабжены портами связи с устройствами верхнего уровня (USB, ETHERNET, RS-485).
Вычислители снабжены цветными графическим сенсорным дисплеям, позволяющим отображать и редактировать данные.
В качестве измерительных преобразователей могут быть использованы:
- преобразователи объемного и массового расхода с аналоговым выходным сигналом тока 4-20 мА или HART-протоколом;
- преобразователи объемного и массового расхода с частотным выходным сигналом;
- счетчики объема и массы с импульсным выходным сигналом частотой до 10 кГц;
- преобразователи перепада давления с аналоговым выходным сигналом тока 4-20 мА или HART-протоколом;
- термопреобразователи сопротивления типа Pt 1000 по СТБ ЕН 60751-2011 с аналоговым выходным сигналом тока 4-20 мА или HART-протоколом;
- преобразователи давления с аналоговым выходным сигналом тока 4-20 мА или HART-протоколом.
При работе в составе измерительных систем вычислители обеспечивают:
- измерение температуры, давления, перепада давления, объемного и массовотр--рас^юдов, объема и массы;
- вычисление объема газа в стандартных условиях, количества тепловой энергаиС.^вплорай мощности, массового расхода, объема и массы; I! ) и
- вычисление теплофизических свойств и коэффициента сжимаемости природного газа;
- хранение часовых, суточных, ежемесячных, усредненных значений архивов измеренных и вычисленных параметров, а также архива внештатных ситуаций;
- вывод на принтер и передачу на компьютер верхнего уровня текущих параметров и накопленных архивов;
- ведение календаря, учет времени работы;
- хранение информации и поддержка работы часов с помощью литиевой батареи более 5 лет;
- ограничение доступа к считыванию и изменению информации посредством системы паролей, а также с помощью аппаратных пломбируемых переключателей.

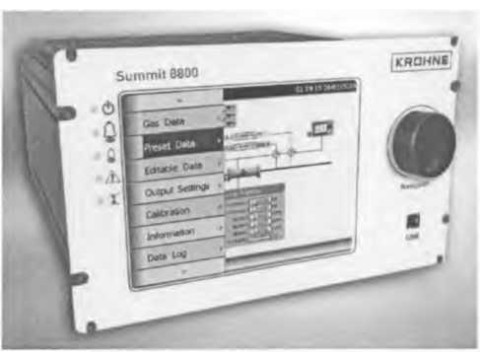

Внешний вид вычислителей приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А к описанию типа.

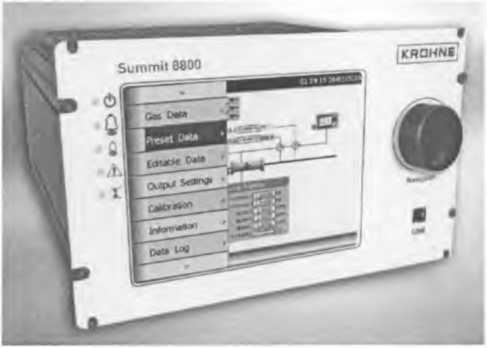

Рисунок 1 - Внешний вид вычислителей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение параметра |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов от термометров сопротивления в цифровое значение. °C |
±0.1 |
|
Пределы допускаемой относительной погрешности преобразования частотных сигналов в цифровое значение расхода, % |
±0,01 |
|
Пределы допускаемой абсолютной погрешности при измерении количества импульсов, ими. |
± 1 |
|
Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, % |
±0,02 |
|
Пределы допускаемой приведенной погрешности преобразования токовых аналоговых сигналов в диапазоне от 4 до 20 мА. соответствующих температуре, давлению, объемному и массовому расходу газа, % от ДИ* |
±0,1 |
|
Напряжения питания постоянного тока, В |
24 ± 2,4 |
|
Мощность потребления. Вт |
от 8,5 до 15 |
|
Габаритные размеры, мм, не более |
240x210x130 |
|
Масса, кг, не более |
2,5 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
1Р20 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от минус 25 до плюс 55 |
|
Относительная влажность окружающего воздуха при эксплуатации, % |
до 90 |
|
Температура окружающего воздуха при хранении и транспортировании, °C |
от минус 25 до плюс 55 |
|
* - диапазон измерения | |
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки счетчиков входит:
• вычислитель - 1шт.;
• комплект эксплуатационной документации фирмы - 1 экз.;
• МРБ МП. 2367-2013 "Вычислители измерительные SUMMIT 8800. Методика поверки";
• комплект ЗИП.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Krohne Oil & Gas B.V.", Нидерланды;
МРБ МП.2367-2013 " Вычислители измерительные SUMMIT 8800. Методика поверки ".
Заключение
Вычислители измерительные SUMMIT 8800 соответствуют требованиям документации фирмы "Krohne Oil & Gas B.V.", Нидерланды;
Межповерочный интервал - не более 24 месяцев (для вычислителей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
