Калибраторы многофункциональные серии Pascal, СЕD 7000
| Номер в ГРСИ РФ: | РБ 03 13 5204 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 13 5204 13 [2015-03-16]
rb-03-13-5204-13_2015-03-16.pdf
|
Скачать |
Калибраторы многофункциональные серий Pascal, CED 7000 (далее - калибраторы) предназначены для измерения и воспроизведения напряжения и силы постоянного тока (в том числе сигналов от преобразователей термоэлектрических (термопар) и термопреобразователей сопротивления), сопротивления, частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5204 13 |
| Наименование | Калибраторы многофункциональные серии Pascal, СЕD 7000 |
| Год регистрации | 2013 |
| Номер сертификата | 8668 |
| Дата регистрации | 2013-08-29 |
| Срок действия | 2018-08-29 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG"
Адрес: Alexander - Wiegand - Strasse 30, 63911 Klingenberg
Контакты: 8 1049 9372 132 395 / 8 1049 9372 132 414 (406) / info@wika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2466-2015. |
Поверители
Скачать
|
Описание типа РБ 03 13 5204 13 [2015-03-16]
rb-03-13-5204-13_2015-03-16.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные серий Pascal, CED 7000 (далее - калибраторы) предназначены для измерения и воспроизведения напряжения и силы постоянного тока (в том числе сигналов от преобразователей термоэлектрических (термопар) и термопреобразователей сопротивления), сопротивления, частоты.
Применяются в качестве эталонного или рабочего средства измерений при проведении научных исследований, контроле параметров технологических процессов в различных областях хозяйственной деятельности при испытаниях, поверке и калибровке средств измерений электрических величин в лабораторных и полевых условиях:
- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения постоянного тока (В, мВ) и силы постоянного тока (мА), сопротивления, частоты;
- преобразователей сигналов термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления.
Область применения - различные отрасли промышленности и городского хозяйства.
Описание
Принцип действия калибраторов в режиме измерения основа на аналогово-цифровом преобразовании измеряемых величин и обработке полученной информации на встроенной микро-ЭВМ с выводом результатов на жидкокристаллический дисплей. В режиме воспроизведения вводимая входная цифровая информация обрабатывается на микро-ЭВМ, отображается на жидкокристаллическом дисплее и преобразуется в требуемый аналоговый сигнал, который выводится на соответствующие клеммы. Управление работой калибратора осуществляется либо непосредственно клавишами управления, расположенными на лицевой панели калибратора, либо с клавиатуры компьютера, подключенного к калибратору через интерфейс.
Калибраторы изготавливают следующих исполнений: Pascal ЕТ (ET/IS), Pascal 100, Pascal 100/IS, CED 7000.

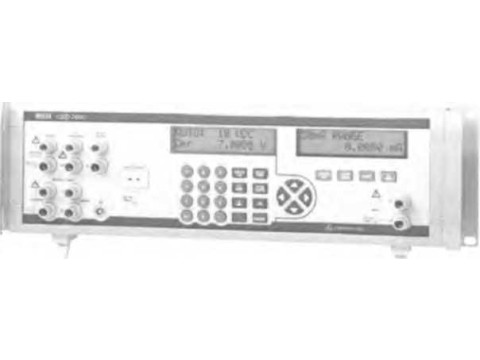

Внешний вид калибраторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указаны в при^жен^й А 'к \ описанию типа. i( („ , , j
' , I li
cTU Листщз ty/
Рисунок 1. Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики калибраторов многофункциональных серии Pascal приведены в таблицах 1 - 7.
Таблица 1
|
Характеристика |
Значение | |
|
Pascal ЕТ (ET/IS) Pascal 100 Pascal 100/IS | ||
|
Диапазон температуры окружающей среды. °C |
от минус 10 до плюс 50 | |
|
Диапазон температуры хранения. °C |
от минус 30 до плюс 80 | |
|
Диапазон напряжения питания. В |
от 100 до 240 | |
|
Степень защиты оболочки но ГОСТ 14254 |
IP 54 | |
|
Габаритные размеры, мм. не более |
305>210>90 |
330>270>170 |
|
Масса, кг, не более |
3 |
6 |
Таблица 2
|
Диапазон измерений с внешними |
Пределы допускаемой погрешности. % от ВПП | ||
|
датчиками давления |
Pascal ЕТ (ET/IS) |
Pascal 100 |
Pascal 100/IS |
|
1 |
2 |
3 |
4 |
|
Избыточного давления | |||
|
от минус 6 до плюс 6 к! 1а |
±0.15 |
±0.15 |
±0.15 |
|
от минус 50 до плюс 50 кПа |
±0.025 |
±0.025 |
±0.025 |
|
от минус 90 до плюс 150 кПа |
±0.025 |
±0.025 |
±0.025 |
|
от 0 до 0.7 МПа |
±0.025 |
±0.025 |
±0.025 |
|
от 0 до 2.1 Ml la |
±0.025 |
±0.025 |
±0.025 |
|
от 0 до 5 МПа |
±0.025 |
±0.025 |
±0.025 |
|
от Одо 10 МПа |
±0.025 |
±0.025 |
±0.025 |
|
от 0 до 20 МПа |
±0.025 |
±0.025 |
±0.025 |
|
от 0 до 40 MI 1а |
±0.025 |
±0.025 |
,-г-^НЦ)? 5 |
|
от 0 до 70 МПа |
±0.05 |
±0.05 |
/ ■ 4-0 |
|
от 0 до 100 МПа |
±0.05 |
±0.05 |
•$0,бД .............. 11------------ |
8
|
1 |
2 |
3 |
4 |
|
Абсолютного давления | |||
|
от 0 до 150 кПа |
±0,025 |
±0,025 |
±0,025 |
|
от 0 до 250 кПа |
±0,025 |
±0,025 |
±0,025 |
|
от 0 до 0,5 МПа |
±0,025 |
±0,025 |
±0,025 |
|
от 0 до 0,7 МПа |
±0,025 |
±0,025 |
±0,025 |
|
от 0 до 2,1 МПа |
±0,025 |
±0,025 |
±0,025 |
|
от 0 до 8,1 МПа |
±0,025 |
±0,025 |
±0,025 |
|
от 0 до 10 МПа |
±0,025 |
±0,025 |
±0,025 |
Таблица 3
|
Диапазон измерений с внутренними |
Пределы допускаемой погрешности, % от ВПП | |
|
датчиками давления |
Pascal 100 |
Pascal 100/IS |
|
Избыточного давления | ||
|
от минус 6 до плюс 6 кПа |
±0,1 |
±0,1 |
|
от минус 50 до плюс 50 кПа |
±0,025 |
±0,025 |
|
от минус 90 до плюс 150 кПа |
±0,025 |
±0,025 |
|
от 0 до 0,7 МПа |
±0,025 |
±0,025 |
|
от 0 до 2,1 МПа |
±0,025 |
±0,025 |
|
от 0 до 5 МПа |
±0,025 |
±0,025 |
|
от 0 до 10 МПа |
±0,025 |
±0,025 |
|
Абсолютного давления | ||
|
от 60 до 130 кПа |
±0,025 |
±0,025 |
|
от 0 до 150 кПа |
±0,025 |
±0,025 |
|
от 0 до 250 кПа |
±0,025 |
±0,025 |
|
от 0 до 250 кПа |
±0,015 |
±0,015 |
|
от 0 до 0,5 МПа |
±0,025 |
±0,025 |
|
от 0 до 0,7 МПа |
±0,025 |
±0,025 |
|
от 0 до 2,1 МПа |
±0,025 |
±0,025 |
|
от 0 до 8,1 МПа |
±0,025 |
±0,025 |
|
от 0 до 10 МПа |
±0,025 |
±0,025 |
Таблица 4
|
Измерительная функция |
Диапазон |
Максимальная разрешающая способность |
Пределы допускаемой погрешности |
|
1 |
2 |
3 |
4 |
|
Измерение напряжения постоянного тока |
±100 мВ |
0,0001 мВ |
±(0,01 % ИВ ± 0,003 % ДИ) |
|
±2 В |
0,000001 в | ||
|
±80 В |
0,00001 в | ||
|
Измерение силы постоянного тока |
±100 мА |
0,0001 мА |
±(0,01 % ИВ ± 0,003 % ДИ) |
|
Измерение сопротивления постоянному току |
от 5 до 400 Ом |
0,001 Ом |
±(0,01 % ИВ ± 0,003 % ДИ) |
|
от 5 Ом до 10 кОм |
0,01 Ом | ||
|
Измерение частоты |
от 0,5 Гц до 10 кГц |
0,001 Гц |
±0,01 Гц |
|
от 10 до 20 кГц |
0,001 Гц |
±0,1 Гц | |
|
от 20 до 30 кГц |
0,001 Гц |
±1 Гц | |
|
от 30 до 50 Гц |
0,001 Гц |
±20 Гц | |
|
Воспроизведение напряже-ния постоянного тока |
от 0 до 100 мВ |
0,0001 мВ |
±(0,015 % ИВ ;ИЖНДИ) |
|
от 0 до 2 В |
0,000001 в |
±(0,015 % ИЙЖШ<Ж1) | |
|
от 0 до 20 В |
0,00001 в |
±(р,02 % иА £ 0,003 % |
V Лисг 3 Лиещв
% ' 1 //
|
1 |
2 |
3 |
4 |
|
Воспроизведение постоянного тока |
от 0 до 20 мА |
0,0001 мА |
±(0,025 % ИВ ± 0,003 % ДИ) |
|
Воспроизведение сопро-тивления постоянному току |
от 5 до 400 Ом |
0,001 Ом |
±(0,01 % ИВ ± 0,002 % ДИ) |
|
от 5 Ом до 10 кОм |
0,01 Ом |
±(0,01 % ИВ ± 0,001 % ДИ) | |
|
Воспроизведение частоты |
от 0,5 Гц до 50 кГц |
0,001 Гц |
±0,1 Гц |
Примечания:
ДИ - диапазон измерений, ИВ - измеряемая величина.
Таблица 5
|
Номинальные статические характеристики по ГОСТ 6651-2009 (по меню СИ) |
Диапазон температур воспроизведения/ измерения,°C |
Пределы допускаемой погрешности воспроизведения, °C |
Пределы допускаемой погрешности измерения, °C |
|
Pt 100 (PtlOO (385)) |
от минус 200 до 0 |
±0,06 |
±0,06 |
|
от 0 до плюс 300 |
±0,09 |
±0,09 | |
|
от плюс 300 до плюс 850 |
±0,17 |
±0,17 | |
|
100 И (PtlOO (3916), PtlOO (3926), PtlOO (3923)) |
от минус 200 до 0 |
±0,06 |
±0,06 |
|
от 0 до плюс 300 |
±0,09 |
±0,09 | |
|
от плюс 300 до плюс 850 |
±0,17 |
±0,17 | |
|
Pt200 (PtlOO (385)) |
от минус 200 до 0 |
±0,06 |
±0,06 |
|
от 0 до плюс 300 |
±0,1 |
±0,1 | |
|
от плюс 300 до плюс 850 |
±0,21 |
±0,21 | |
|
Pt500 (PtlOO (385)) |
от минус 200 до 0 |
±0,06 |
±0,06 |
|
от 0 до плюс 300 |
±0,1 |
±0,1 | |
|
от плюс 300 до плюс 850 |
±0,21 |
±0,21 | |
|
PtlOOO (PtlOOO (385)) |
от минус 200 до 0 |
±0,06 |
±0,06 |
|
от 0 до плюс 300 |
±0,1 |
±0,1 | |
|
от плюс 300 до плюс 850 |
±0,21 |
±0,21 | |
|
1000П (PtlOOO (3916)) |
от минус 200 до 0 |
±0,06 |
±0,06 |
|
от 0 до плюс 300 |
±0,1 |
±0,1 | |
|
от плюс 300 до плюс 850 |
±0,21 |
±0,21 | |
|
100H (Nil00 (617)) |
от минус 60 до 0 |
±0,05 |
±0,05 |
|
от 0 до плюс 100 |
±0,06 |
±0,06 | |
|
от плюс 100 до плюс 180 |
±0,06 |
±0,06 |
Таблица 6
|
Тип термопары по СТБ ГОСТ Р 8.585-2004 |
Диапазон температур воспроизведения/измерения, °C |
Пределы допускаемой погрешности измерения, °C |
Пределы допускаемой погрешности воспроизведения, °C |
|
J |
от минус 190 до плюс 1200 |
±(0,01 % ИВ±0,01 % ДИ) |
±(0,015 % ИВ±0,01 % ДИ) |
|
К |
от минус 160 до плюс 1260 |
±(0,01 % ИВ±0,01 % ДИ) |
±(0,015 % ИВ±0,01 % ДИ) |
|
Т |
от минус 130 до плюс 400 |
±(0,01 % ИВ±0,01 % ДИ) |
±(0,015 % ИВ±0,01 % ДИ) |
|
R |
от плюс 160 до плюс 1760 |
±(0,01 % ИВ±0,05 % ДИ) |
±(0,015 % ИВ±0,05 % ДИ) |
|
S |
от плюс 170 до плюс 1760 |
±(0,01 % ИВ+0,05 % ДИ) |
±(0,015 % ИВ±0,05 % ДИ) |
|
В |
от плюс 920 до плюс 1820 |
±(0,01 % ИВ±0,03 % ДИ) |
±(0,015 % ИВ±0,03 % ДИ) |
|
N |
от 0 до плюс 1300 |
±(0,01 % ИВ±0,01 % ДИ) |
±(0,015 % ИВ±0,01 % ДИ) |
|
Е |
от минус 200 до плюс 1000 |
±(0,01 %ИВ±0,01 % ДИ) |
±(0,015 % ИВ±0,ОХ%ДИ) |
|
Примечания: / ДИ - диапазон измерений; у ИВ - измеряемая величина. \\ \ | |||
|
Тип термопары по СТБ ГОСТ Р 8.585-2004 |
Максимальная разрешающая способность, °C |
Пределы абсолютной погрешности измерения температуры холодного спая, °C |
|
J |
0,01 |
±0,15 |
|
К |
0,01 | |
|
Т |
0,01 | |
|
R |
0,1 | |
|
S |
0,1 | |
|
В |
0,1 | |
|
N |
0,01 | |
|
Е |
0,01 |
Основные технические и метрологические характеристики калибратора многофункционального CED 7000 приведены в таблицах 8-11.
Таблица 8
|
Характеристика |
Значение |
|
Диапазон температуры окружающей среды, °C |
от 0 до 50 |
|
Диапазон температуры измеряемой среды, °C |
от 18 до 28 |
|
Диапазон температуры хранения, °C |
от минус 20 до плюс 70 |
|
Диапазон напряжения питания, В |
от 100 до 240 |
|
Габаритные размеры, мм, не более |
483x177x279 |
|
Масса, кг, не более |
4 |
Таблица 9
|
Функция |
Диапазон |
Максимальная разрешающая способность |
Пределы допускаемой погрешности |
|
Воспроизведение напряжения постоянного тока |
от 0 до 100 мВ |
1 мкВ |
±(0,003 % ИВ ± 3 мкВ) |
|
от 0 до 1 В |
10 мкВ |
±(0,003 %ИВ± 10 мкВ) | |
|
от 0 до 10В |
100 мкВ |
±(0,003 % ИВ ± 100 мкВ) | |
|
от 0 до 100 В |
1 мВ |
±(0,003 % ИВ ± 1 мВ) | |
|
Измерение напряжения посто-янного тока |
от 0 до 10В |
100 мкВ |
±(0,005 % ИВ ± 0,2 мВ) |
|
от 0 до 100 В |
1 мВ |
±(0,005 % ИВ ± 2,0 мВ) | |
|
Воспроизведение постоянного тока |
от 0 до 100 мА |
1 мкА |
±(0,005 % ИВ ± 1 мкА) |
|
Измерение постоянного тока |
от 0 до 50 мА |
0,1 мкА |
±(0,01 % ИВ ± 1 мкА) |
|
Воспроизведение сопротивле-ния постоянному току |
от 5 до 400 Ом |
0,001 Ом |
±0,015 Ом |
|
от 5 до 4 кОм |
0,01 Ом |
±0,3 Ом | |
|
Измерение сопротивления по-стоянному току |
от 5 до 400 Ом |
0,001 Ом |
±(0,01 % ИВ ± 0,003 % ДИ) |
|
от 5 до 4 кОм |
0,01 Ом | ||
|
Измерение и воспроизведение сигналов термопар |
от минус 10 до 75 мВ |
1 мкВ |
±(0,003 % ИВ ± 3 мкВ) |
|
Измерение давления |
В зависимости от выбранного датчика давления | ||
|
Примечания: ИВ - измеряемая величина ДИ - диапазон измерения. | |||
|
Номинальные статические характеристики по ГОСТ 6651-2009 (по меню СИ) |
Диапазон температур воспроизведения/ измерения, °C |
Пределы допускаемой погрешности воспроизведения,°C |
Пределы допускаемой погрешности измерения, °C |
|
PtlOO (PtlOO (385)) |
от минус 200 до плюс 800 |
±0,05 |
±0,166 |
|
100П (PtlOO (3926)) |
от минус 200 до плюс 630 |
±0,05 |
±0,138 |
|
Pt200 (PtlOO (385)) |
от минус 200 до плюс 630 |
±0,50 |
±0,290 |
|
Pt500 (PtlOO (385)) |
от минус 200 до плюс 630 |
±0,19 |
±0,177 |
|
PtlOOO (PtlOO (385)) |
от минус 200 до плюс 630 |
±0,09 |
±0,139 |
Таблица 11
|
Тип термопары по СТБ ГОСТ Р 8.585-2004 |
Диапазон температур воспроизведения / измерения, °C |
Пределы допускаемой погрешности, °C |
|
В |
от минус 600 до плюс 1820 |
±0,46 |
|
Е |
от минус 250 до плюс 1000 |
±0,50 |
|
J |
от минус 210 до плюс 1200 |
±0,27 |
|
К |
от минус 200 до плюс 1372 |
±0,40 |
|
N |
от минус 200 до плюс 1300 |
±0,40 |
|
R |
от 0 до плюс 1750 |
±0,58 |
|
S |
от 0 до плюс 1750 |
±0,56 |
|
т |
от минус 250 до плюс 400 |
±0,63 |
|
Пределы абсолютной погрешности измерения температуры холодного спая, °C |
±0,15 | |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входят:
калибратор;
руководство по эксплуатации;
методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co.KG" (Германия).
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
СТБ ГОСТ Р 8.585-2004 «Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования».
МРБ МП.2466-2015 «Калибраторы многофункциональные серий Pascal, CED 7000. Методика поверки».
Заключение
Калибраторы многофункциональные серий Pascal, CED 7000 соответствуют требованиям документации фирмы "WIKA Alexander Wiegand SE & Co.KG" (Германия).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
