Блоки коррекции объема газа Флоугаз

Назначение

Описание: принцип действия блока основан на измерении текущих значений давления, температуры, объема газа при рабочих условиях и вычислении по полученной информации с учетом компонентного состава газа объёма и расходе, приведенных к стандартным условиям.

На блоке использованы методы расчета коэффициента сжимаемости: природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, AGA-8 (международный стандарт 180 20765-1:2005);

свободного нефтяного газа, азота, воздуха, углекислого газа, инертных газов с использованием данных ГСССД.

В состав блока входят:

вычислитель микропроцессорный, состав которого входят корпус, микропроцессор модуль связи, оптопорт, дисплей, клавиатура, автономный источник питания; интегрированный преобразователь абсолютного (избыточного) давления;

интегрированный преобразователь перепада давления;

интегрированный преобразователь температуры газа;

интегрированный преобразователь температуры окружающей среды; комплект монтажных частей для установки блока на счетчик газа.

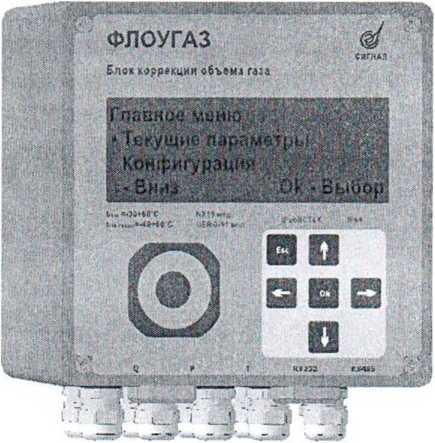

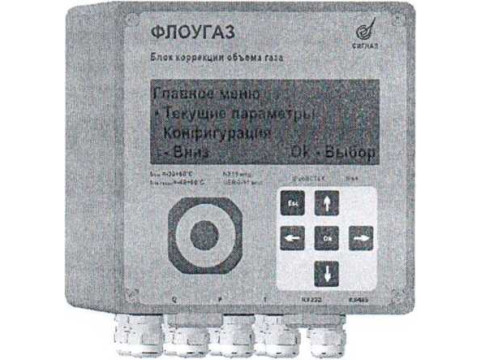

Рисунок 1 - Общий вид блока коррекции объема газа «ФЛОУГАЗ»

Вычислитель микропроцессорный представляет собой микроЭВМ, выполненный на базе современной микропроцессорной технологии, позволяющей производить с высокой точностью измерение требуемых параметров, проведение вычислений, а также хранение и вывод информации на внешние устройства.

В качестве дисплея используется жидкокристаллический индикатор, предоставляющий пользователю выводить информацию в доступном для него виде. Управление работой дисплея просмотр информации и программирование блока коррекции осуществляется с помощью клавиатуры. Обмен с блоком коррекци т и его программирование можно также производить использованием программы «Сервис_ФЛОУГАЗ.ехе», входящей в штатный комплект поставки блока.

Электропитание блока осуществляется:

от автономного встроенного источника питания батарейного типа напряжением н? более 7,4 В, напряжение холостого хода и ток короткого замыкания источника питания не превышают 7,4 В и 0,07 А, время непрерывной работы блока без замены автономного источника питания - не менее 6 лет;

от внешнего источника питания (вход -220 В; 50 Гц, выход = 9 В ± 10 %, 100 мА).

В качестве преобразователей температуры газа применяются термопреобразовател! i сопротивления по ГОСТ 6651-2009. Ток в цепи преобразователей температуры 300 - 345 мкА, напряжение 0,04 В, выход 10 мВ.

На блоках коррекции применяются преобразователи давления, обеспечивающих измерение абсолютного давления от 0,08 до 10 МПа, избыточного давления от ( до 10 МПа. Максимальное значение рабочего диапазона измерения давления -1:11. Преобразователи интегрированы в общую электрическую схему блока электропитание их осуществляется от общей схемы. Ток в цепи преобразователей давления 300 - 320 мкА, напряжение 1,2 - 1,5 В. выход 10 мВ. Обмен блока с внешними устройствами производится по интерфейсу RS-232 и оптическому интерфейсу. Скорость передачи информации по интерфейсу RS-232 не менее 19200 бод, оптическому интерфейсу до 19200 бод. При обмена используется протокол MODBUS-RTU. Обмен с внешними устройствами (компьютером, принтером, модемом, диспетчерской системой) осуществляется без переключения разъемов.

Блок формирует архивы часовых, суточных, месячных значений параметров по учету газа, а также архивы нештатных ситуаций, изменений и т.д. Глубина часового архива не более 20 месяцев, суточного архива не более 60 месяцев, месячного архива не более 2000 месяцев, архивов нештатных ситуаций и изменений не более 4000 и 2000 записей соответственно.

Для передачи информации о стандартном (или рабочем) объеме газа предусмотрен НЧ-выход.

Блоки выпускаются в различных модификациях в зависимости от диапазона измерения давления и перепада давления, типа применяемых преобразователей и вариантов их установки.

На блоке предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений. Программирование блока с использованием клавиатуры или сервисной программы может быть произведено только после вскрытия пломб на крышке корпуса вычислителя и пломбы на переключателе программирования. Дополнительным условием является введение соответствующего пароля. Пломба установлена и на крышке, предотвращающей доступ к электронной плате (к разъемам преобразователей давления, температуры и перепада давления. Все вмешательства в работу блока и произведенные изменения фиксируются в архивах нештатных ситуаций и изменений с указанием времени и даты. Контрольная сумма калибровочных коэффициентов каналов измерения давления и температуры заносится в паспорт комплекса после проведения первичной поверки.

переключателя 1рограторования /Пломба ОГК)

Пломбы защиты корпуса вычислителя /пломба ОТК)

Пломба защиты злектрон ной платы /Метрологическая пломба)

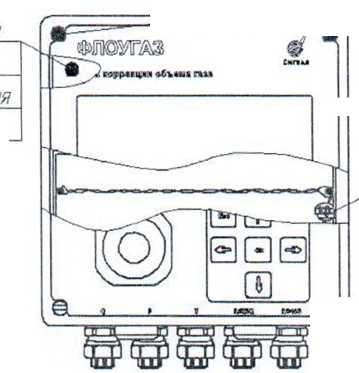

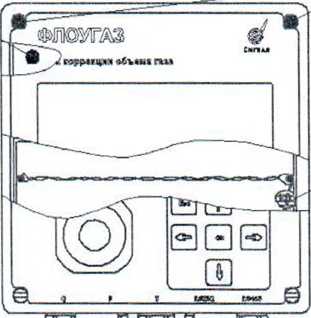

Рисунок 2 - Схема пломбировки блока коррекции объема газа «ФЛОУГАЗ»

Обязательные метрологические требования:

Таблица 1

Продолжение таблицы 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 2

Комплектность

Таблица 3

Продолжение таблицы 3

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по СЯМИ. 408843-623 МП «Инструкция. ГСИ. Блоки коррекции объёма газа «ФЛОУГАЗ». Методика поверки», с изменением № 1. утвержденному ФГУП «ВНИИР» 12.12.2016.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;

ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности и содержании азота и диоксида углерода»;

ГОСТ 30319.3-2015 «Газ природный. Методы расчета физических свойств.

Вычисление физических свойств на основе данных о компонентном составе»;

СЯМИ.408843-623 ТУ «Блоки коррекции объема газа «ФЛОУГАЗ». Технические условия»;

методику поверки:

САМИ. 408843-623 МП «Инструкция. ГСИ. Блоки коррекции объёма газа «ФЛОУГАЗ». Методика поверки», с изменением № 1.

Перечень средств поверки:

манометр цифровой (задатчик давления), пределы измерений до 10 МПа. относительная погрешность не более ±0,05 %;

магазин сопротивлений МСР-63 (регистрационный номер - № 2042-65), класс точности 0,05;

генератор импульсов типа Г6-28 (регистрационный номер - № 6181-77). основная погрешность не более ±1 %;

частотомер 43-64/1 (регистрационный номер - № 9135-83), основная погрешность не более ±1,5-10’7 %;

термостат «Термотест-100» (РБ 03 10 4511 19), диапазон регулирования температуры от минус 30 °C до плюс 100 °C, нестабильность поддержания установленной температуры ±0,01 °C, неоднородность температурного поля в рабочем объёме термостата ±0,01 °C;

эталонный термометр сопротивления ЭТС-100 (регистрационный номер -№ 19916-10), третьего разряда по ГОСТ 8.558-2009 (диапазон измеряемых температур от минус 50 °C до плюс 419 °C, погрешность не более ±0.015 °C);

барометр-анероид М-67 (регистрационный номер - № 3744-73), диапазон измерения от 81 130 до 105320 Па, погрешность не более ±106 Па;

гигрометр психрометрический типа ВИТ-1 (регистрационный номер -№ 42453-09), диапазон измерения относительной влажности от 20 % до 90 %, диапазон измерения температуры от 15 °C до 40 °C, цена деления шкалы 0.1 °C; преобразователь сигналов «Теркон» (РБ 03 10 5537 19), пределы допускаемой основной погрешности измерения сопротивления ±[0,0002+Г 10’5-R113MeP.] Ом, напряжения ±[0,0005±5'10’5-иизмер. ] мВ.

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

Идентификация программного обеспечения представлена в таблице.

Таблица 4

Уровень защиты метрологически значимой части программного обеспечения «высокий» в соответствии с Р 50.2.077-2014*.

Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение «ФЛОУГАЗ» хранится в энергозависимой памяти.

Программное обеспечение блоков «ФЛОУГАЗ» разделено на:

метрологически значимую часть;

метрологически незначимую часть;

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся: программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;

параметры ПО, участвующих в вычислениях и влияющие на результат измерений;

компоненты защищенного интерфейса для обмена данными между «ФЛОУГАЗ» и внешними устройствами.

"Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
